Електродний нагрівач рідини

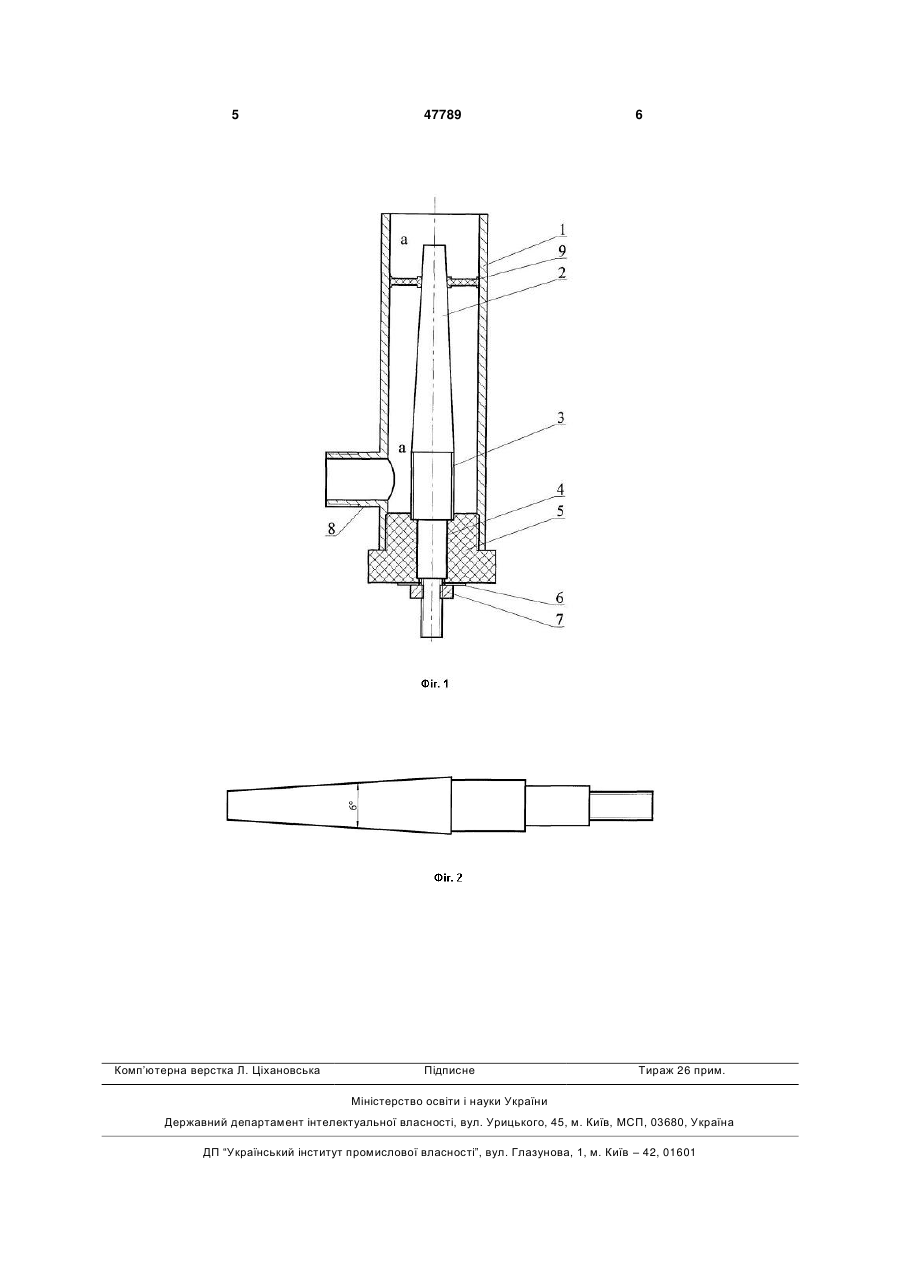

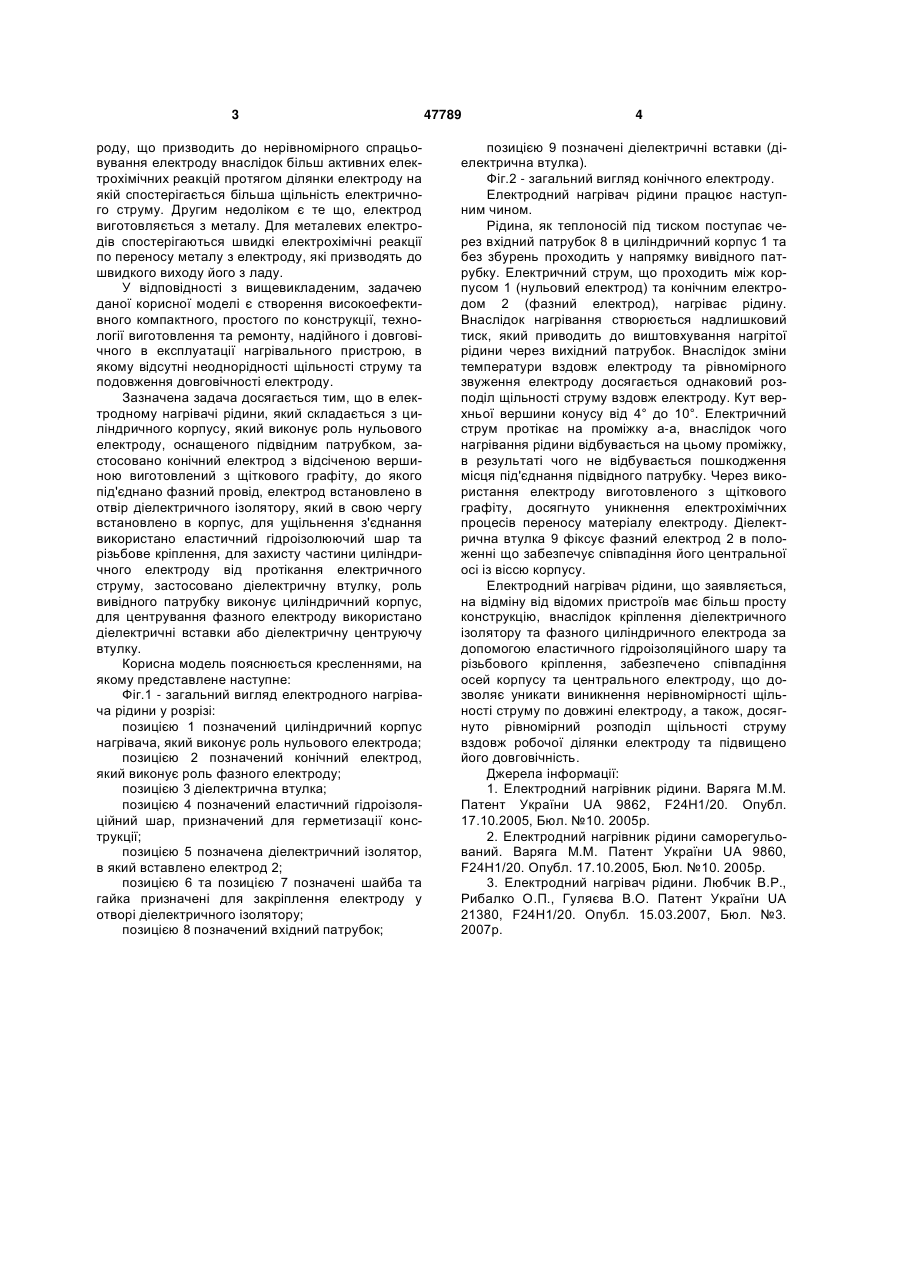

Електродний нагрівач рідини, який містить циліндричний корпус, який виступає в ролі нульового електрода, оснащеного підвідним патрубком, фазний електрод оснащений діелектричними центруючими вставками, до якого під'єднано фазний провід і встановлено в отвір діелектричного ізолятора, який в свою чергу встановлено в корпус, який відрізняється тим, що фазний електрод виконано у вигляді зрізаного конуса з кутом від 4° до 10°, робоча частина якого виконана з щіткового графіту. (19) (21) u200908702 (22) 19.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ГАДЗЕВИЧ ВОЛОДИМИР БОРИСОВИЧ, ПОНОМАРЧУК ВАДІМ ЮРІЙОВИЧ, ЛЮБЧИК ВІТАЛІЙ РОМАНОВИЧ, ГУЛЯЄВА ВАЛЕНТИНА ОЛЕКСАНДРІВНА (73) ГАДЗЕВИЧ ВОЛОДИМИР БОРИСОВИЧ, ПОНОМАРЧУК ВАДІМ ЮРІЙОВИЧ, ЛЮБЧИК ВІТАЛІЙ РОМАНОВИЧ, ГУЛЯЄВА ВАЛЕНТИНА ОЛЕКСАНДРІВНА 3 роду, що призводить до нерівномірного спрацьовування електроду внаслідок більш активних електрохімічних реакцій протягом ділянки електроду на якій спостерігається більша щільність електричного струму. Другим недоліком є те що, електрод виготовляється з металу. Для металевих електродів спостерігаються швидкі електрохімічні реакції по переносу металу з електроду, які призводять до швидкого виходу його з ладу. У відповідності з вищевикладеним, задачею даної корисної моделі є створення високоефективного компактного, простого по конструкції, технології виготовлення та ремонту, надійного і довговічного в експлуатації нагрівального пристрою, в якому відсутні неоднорідності щільності струму та подовження довговічності електроду. Зазначена задача досягається тим, що в електродному нагрівачі рідини, який складається з циліндричного корпусу, який виконує роль нульового електроду, оснащеного підвідним патрубком, застосовано конічний електрод з відсіченою вершиною виготовлений з щіткового графіту, до якого під'єднано фазний провід, електрод встановлено в отвір діелектричного ізолятору, який в свою чергу встановлено в корпус, для ущільнення з'єднання використано еластичний гідроізолюючий шар та різьбове кріплення, для захисту частини циліндричного електроду від протікання електричного струму, застосовано діелектричну втулку, роль вивідного патрубку виконує циліндричний корпус, для центрування фазного електроду використано діелектричні вставки або діелектричну центруючу втулку. Корисна модель пояснюється кресленнями, на якому представлене наступне: Фіг.1 - загальний вигляд електродного нагрівача рідини у розрізі: позицією 1 позначений циліндричний корпус нагрівача, який виконує роль нульового електрода; позицією 2 позначений конічний електрод, який виконує роль фазного електроду; позицією 3 діелектрична втулка; позицією 4 позначений еластичний гідроізоляційний шар, призначений для герметизації конструкції; позицією 5 позначена діелектричний ізолятор, в який вставлено електрод 2; позицією 6 та позицією 7 позначені шайба та гайка призначені для закріплення електроду у отворі діелектричного ізолятору; позицією 8 позначений вхідний патрубок; 47789 4 позицією 9 позначені діелектричні вставки (діелектрична втулка). Фіг.2 - загальний вигляд конічного електроду. Електродний нагрівач рідини працює наступним чином. Рідина, як теплоносій під тиском поступає через вхідний патрубок 8 в циліндричний корпус 1 та без збурень проходить у напрямку вивідного патрубку. Електричний струм, що проходить між корпусом 1 (нульовий електрод) та конічним електродом 2 (фазний електрод), нагріває рідину. Внаслідок нагрівання створюється надлишковий тиск, який приводить до виштовхування нагрітої рідини через вихідний патрубок. Внаслідок зміни температури вздовж електроду та рівномірного звуження електроду досягається однаковий розподіл щільності струму вздовж електроду. Кут верхньої вершини конусу від 4° до 10°. Електричний струм протікає на проміжку а-а, внаслідок чого нагрівання рідини відбувається на цьому проміжку, в результаті чого не відбувається пошкодження місця під'єднання підвідного патрубку. Через використання електроду виготовленого з щіткового графіту, досягнуто уникнення електрохімічних процесів переносу матеріалу електроду. Діелектрична втулка 9 фіксує фазний електрод 2 в положенні що забезпечує співпадіння його центральної осі із віссю корпусу. Електродний нагрівач рідини, що заявляється, на відміну від відомих пристроїв має більш просту конструкцію, внаслідок кріплення діелектричного ізолятору та фазного циліндричного електрода за допомогою еластичного гідроізоляційного шару та різьбового кріплення, забезпечено співпадіння осей корпусу та центрального електроду, що дозволяє уникати виникнення нерівномірності щільності струму по довжині електроду, а також, досягнуто рівномірний розподіл щільності струму вздовж робочої ділянки електроду та підвищено його довговічність. Джерела інформації: 1. Електродний нагрівник рідини. Варяга М.М. Патент України UA 9862, F24H1/20. Опубл. 17.10.2005, Бюл. №10. 2005р. 2. Електродний нагрівник рідини саморегульований. Варяга М.М. Патент України UA 9860, F24H1/20. Опубл. 17.10.2005, Бюл. №10. 2005р. 3. Електродний нагрівач рідини. Любчик В.Р., Рибалко О.П., Гуляєва В.О. Патент України UA 21380, F24H1/20. Опубл. 15.03.2007, Бюл. №3. 2007р. 5 Комп’ютерна верстка Л. Ціхановська 47789 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
