Планетарний редуктор

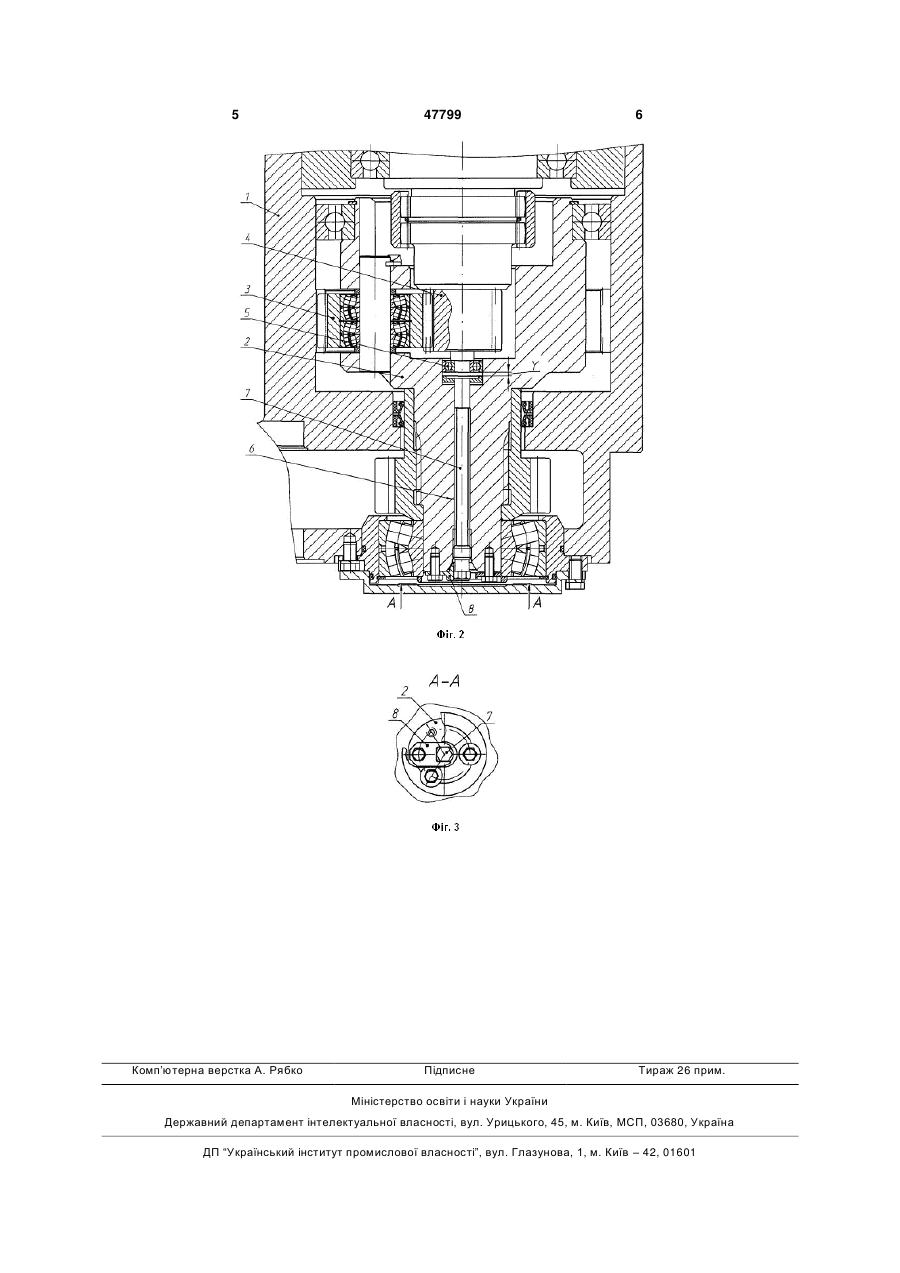

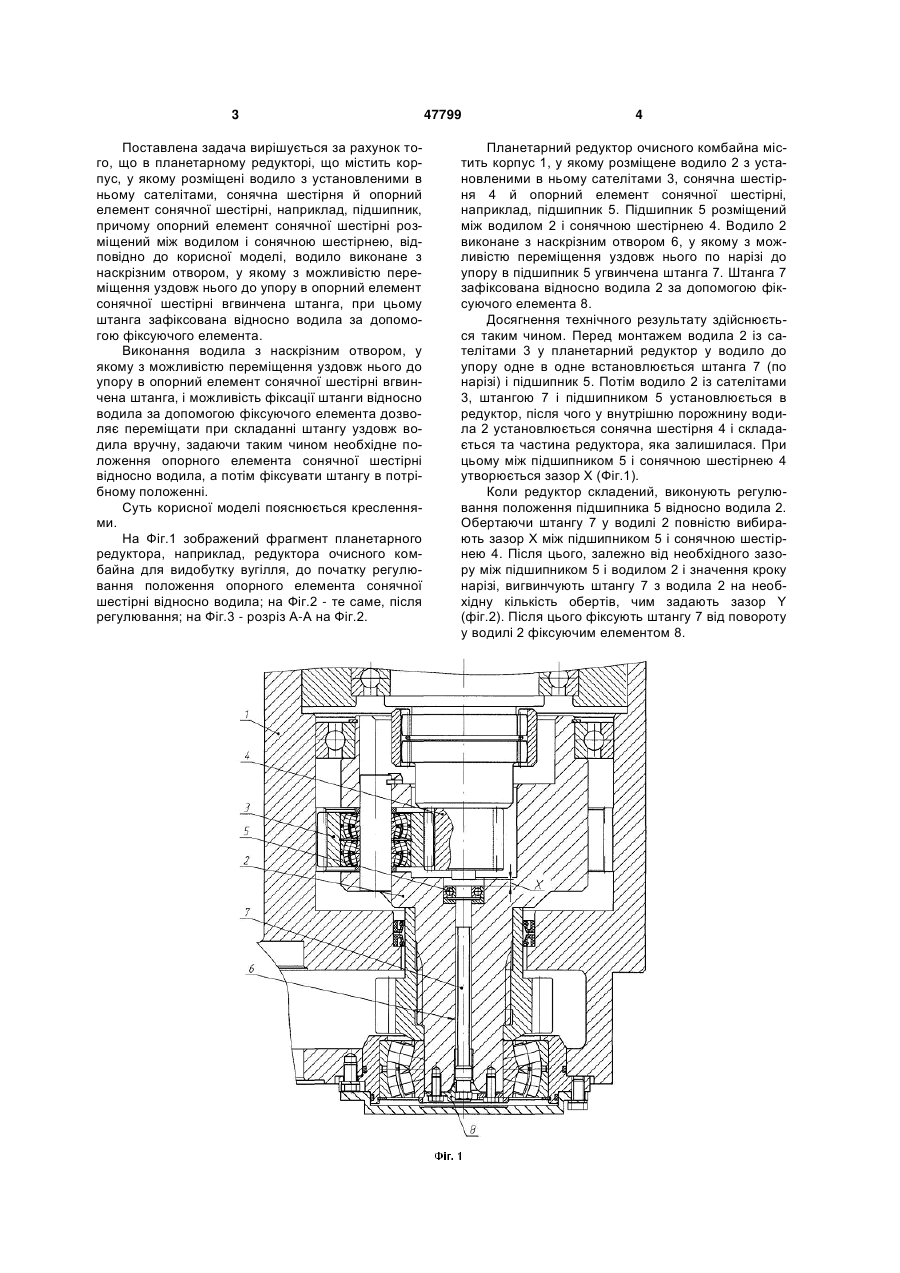

Планетарний редуктор, що містить корпус, у якому розміщені водило з установленими в ньому сателітами, сонячна шестірня і опорний елемент сонячної шестірні, наприклад підшипник, причому опорний елемент сонячної шестірні розміщений між водилом і сонячною шестірнею, який відрізняється тим, що водило виконане з наскрізним отвором, у якому з можливістю переміщення уздовж нього до упору в опорний елемент сонячної шестірні угвинчена штанга, при цьому штанга зафіксована відносно водила за допомогою фіксуючого елемента. (19) (21) u200908774 (22) 21.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) БУБЛИК МИХАЙЛО ЛЕОНІДОВИЧ, КОРОЛЬЧУК АНАТОЛІЙ МИКОЛАЙОВИЧ, КОСАРЄВ ВАСИЛЬ ВАСИЛЬОВИЧ, РЯБЧЕНКО ОЛЕКСАНДР СЕРГІЙОВИЧ, СТЕПАНЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 Поставлена задача вирішується за рахунок того, що в планетарному редукторі, що містить корпус, у якому розміщені водило з установленими в ньому сателітами, сонячна шестірня й опорний елемент сонячної шестірні, наприклад, підшипник, причому опорний елемент сонячної шестірні розміщений між водилом і сонячною шестірнею, відповідно до корисної моделі, водило виконане з наскрізним отвором, у якому з можливістю переміщення уздовж нього до упору в опорний елемент сонячної шестірні вгвинчена штанга, при цьому штанга зафіксована відносно водила за допомогою фіксуючого елемента. Виконання водила з наскрізним отвором, у якому з можливістю переміщення уздовж нього до упору в опорний елемент сонячної шестірні вгвинчена штанга, і можливість фіксації штанги відносно водила за допомогою фіксуючого елемента дозволяє переміщати при складанні штангу уздовж водила вручну, задаючи таким чином необхідне положення опорного елемента сонячної шестірні відносно водила, а потім фіксувати штангу в потрібному положенні. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображений фрагмент планетарного редуктора, наприклад, редуктора очисного комбайна для видобутку вугілля, до початку регулювання положення опорного елемента сонячної шестірні відносно водила; на Фіг.2 - те саме, після регулювання; на Фіг.3 - розріз А-А на Фіг.2. 47799 4 Планетарний редуктор очисного комбайна містить корпус 1, у якому розміщене водило 2 з установленими в ньому сателітами 3, сонячна шестірня 4 й опорний елемент сонячної шестірні, наприклад, підшипник 5. Підшипник 5 розміщений між водилом 2 і сонячною шестірнею 4. Водило 2 виконане з наскрізним отвором 6, у якому з можливістю переміщення уздовж нього по нарізі до упору в підшипник 5 угвинчена штанга 7. Штанга 7 зафіксована відносно водила 2 за допомогою фіксуючого елемента 8. Досягнення технічного результату здійснюється таким чином. Перед монтажем водила 2 із сателітами 3 у планетарний редуктор у водило до упору одне в одне встановлюється штанга 7 (по нарізі) і підшипник 5. Потім водило 2 із сателітами 3, штангою 7 і підшипником 5 установлюється в редуктор, після чого у внутрішню порожнину водила 2 установлюється сонячна шестірня 4 і складається та частина редуктора, яка залишилася. При цьому між підшипником 5 і сонячною шестірнею 4 утворюється зазор X (Фіг.1). Коли редуктор складений, виконують регулювання положення підшипника 5 відносно водила 2. Обертаючи штангу 7 у водилі 2 повністю вибирають зазор X між підшипником 5 і сонячною шестірнею 4. Після цього, залежно від необхідного зазору між підшипником 5 і водилом 2 і значення кроку нарізі, вигвинчують штангу 7 з водила 2 на необхідну кількість обертів, чим задають зазор Y (фіг.2). Після цього фіксують штангу 7 від повороту у водилі 2 фіксуючим елементом 8. 5 Комп’ютерна верстка А. Рябко 47799 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
