Планетарний редуктор лисс

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 9246

Опубліковано: 15.09.2005

Автори: Скамбричий Володимир Вікторович, Сорока Леонід Михайлович, Лиховид Юрій Макарович

Завантажити PDF файл.

Формула / Реферат

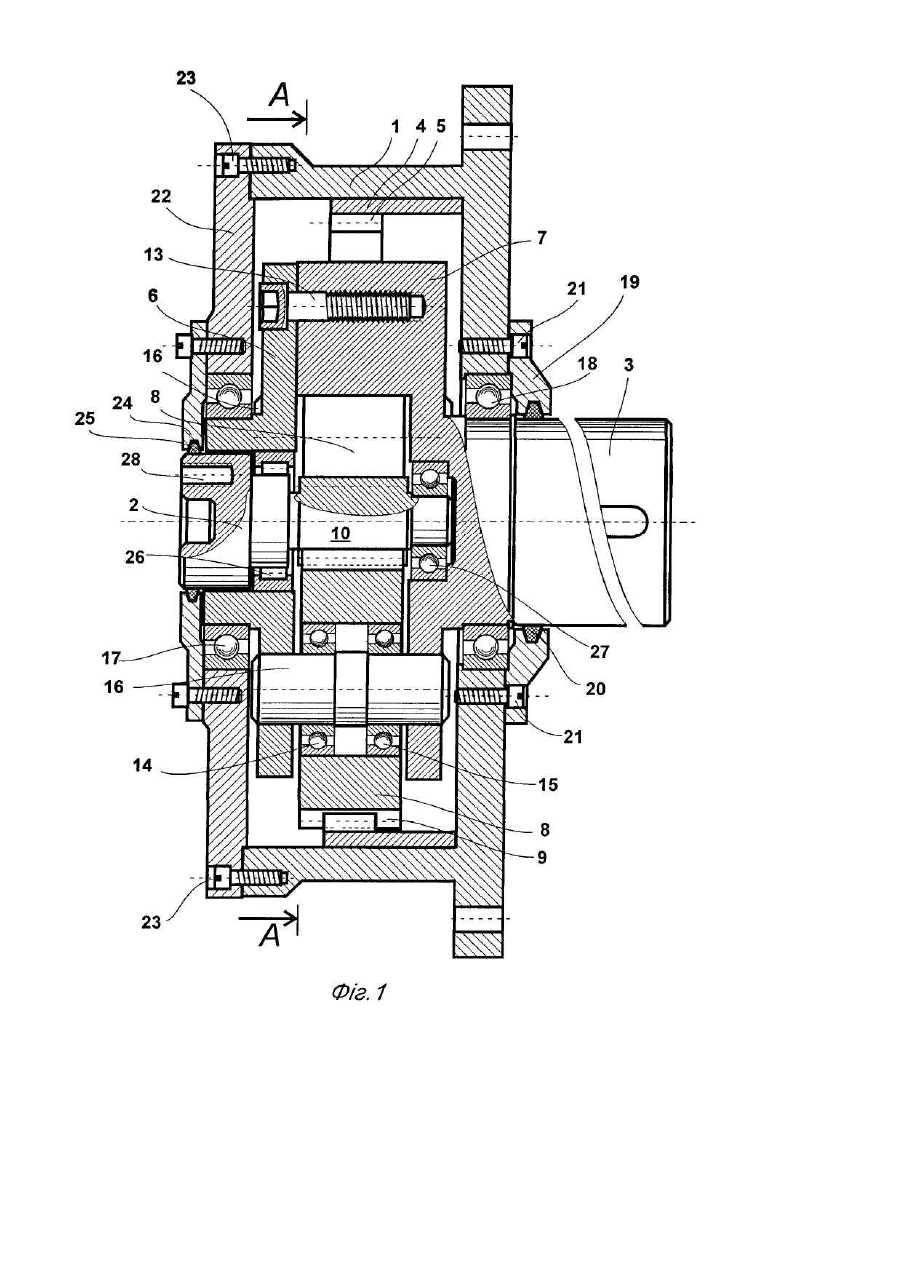

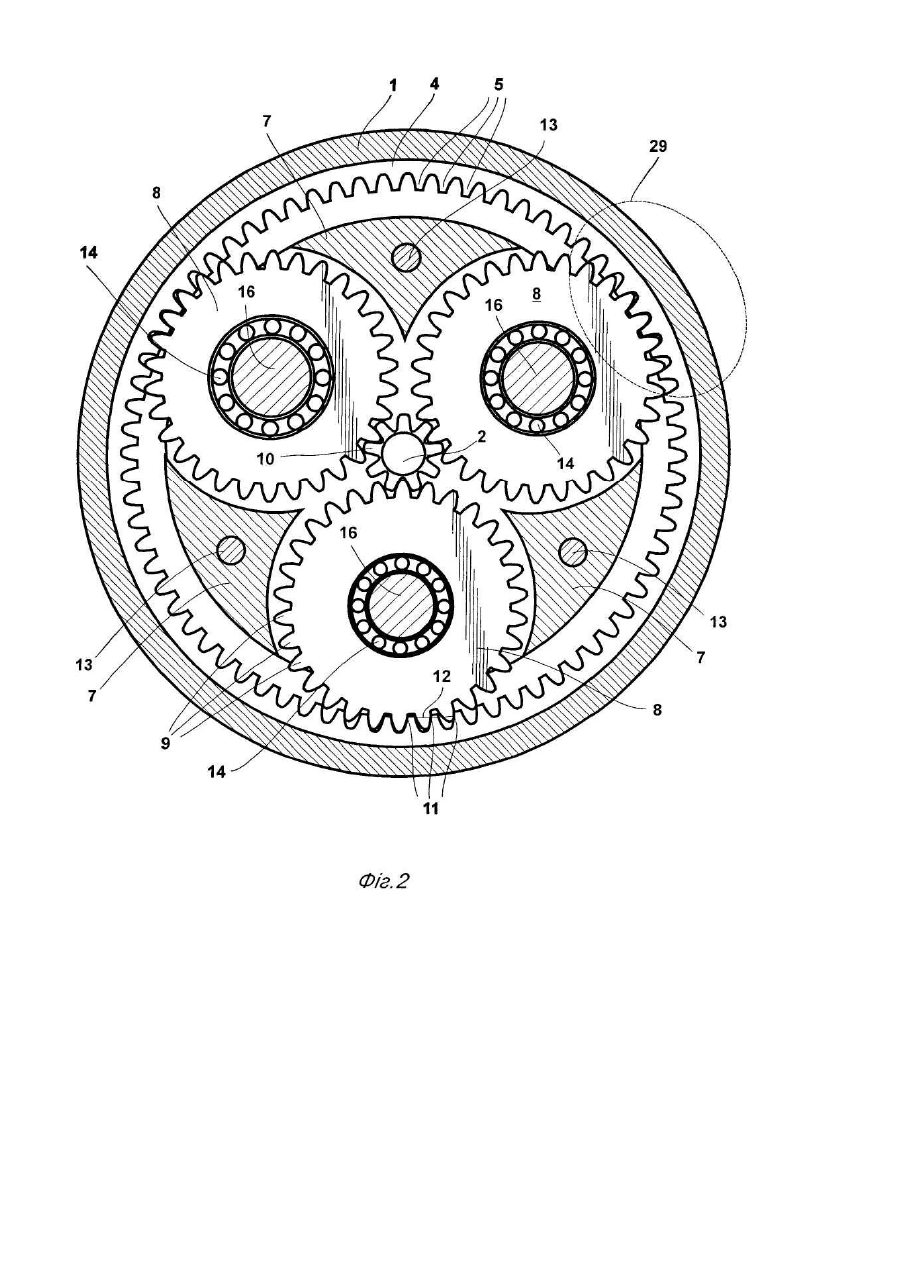

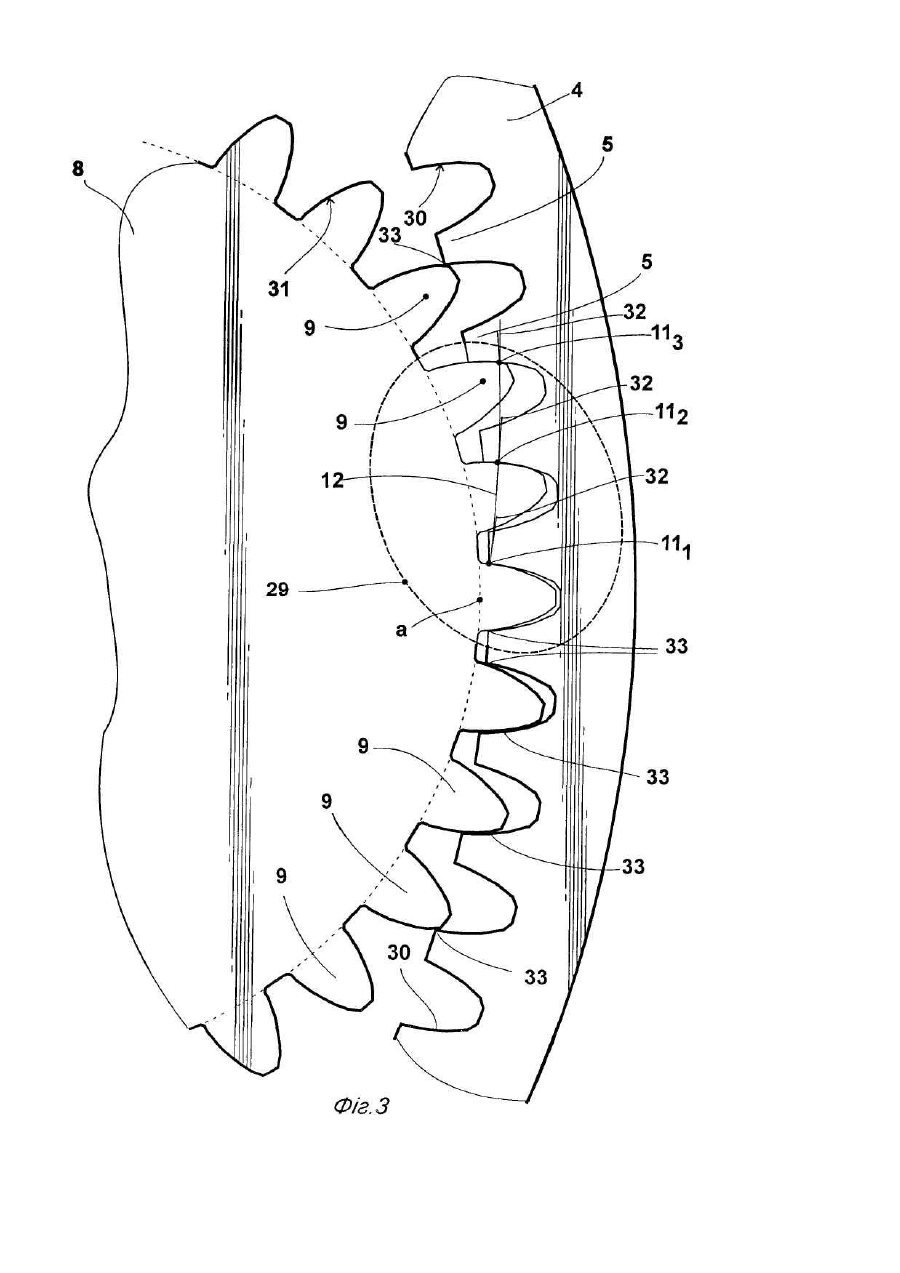

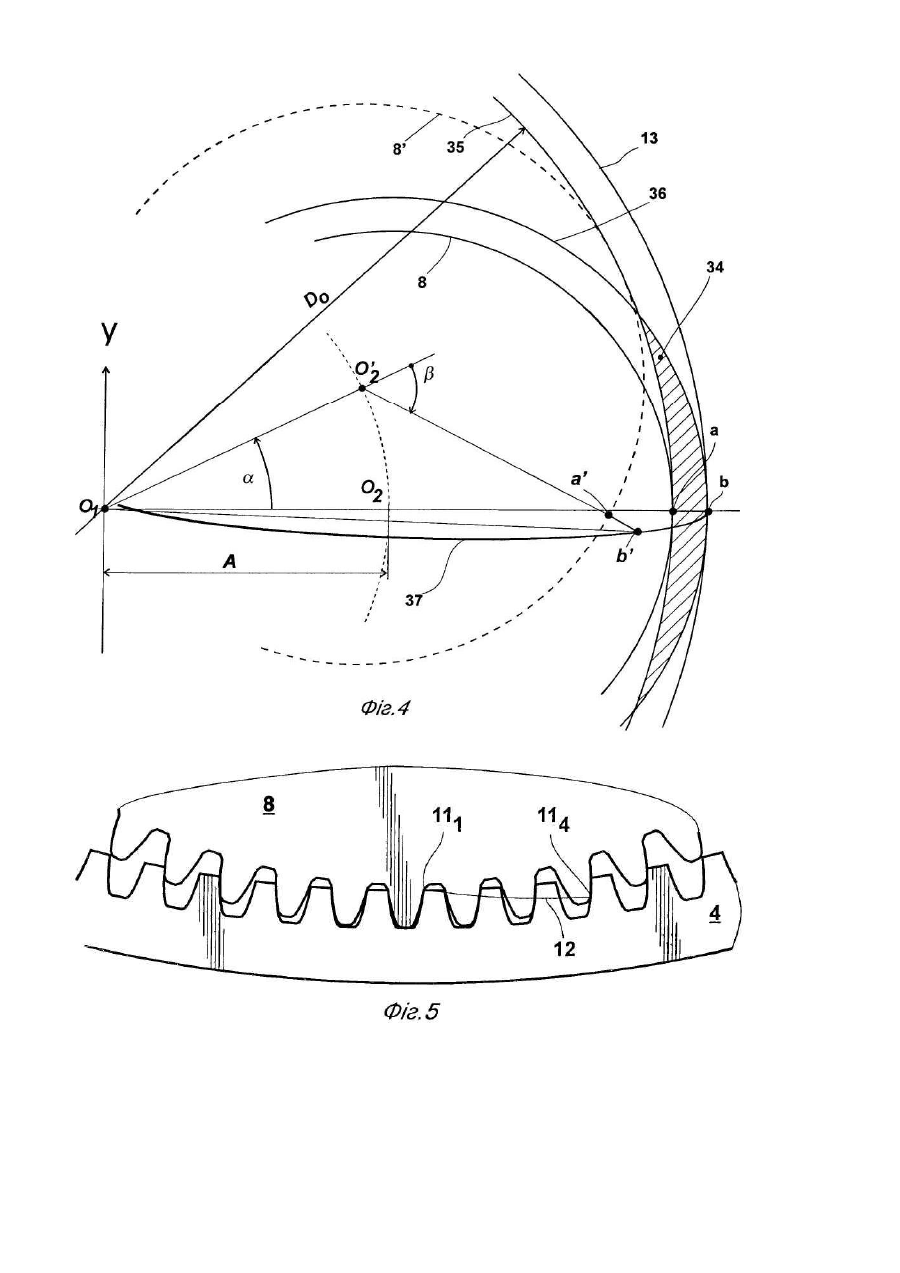

1. Планетарний редуктор, що містить корпус (1), в якому встановлені швидкохідний вал (2), тихохідний вал (3), зовнішнє зубчаcте колесо (4) з внутрішніми зубами (5), що мають перші контактні профілі (30), водило (6, 7), що з'єднане з тихохідним валом (3), декілька встановлених ексцентрично в водилі сателітів (8) з зовнішніми зубами (9), що мають другі контактні профілі (31), та центральну шестірню (10), з'єднану з швидкохідним валом (2), який відрізняється тим, що кожен сателіт (8) встановлений з можливістю контактування перших контактних профілів (30) зубів (5) колеса (4) з другими контактними профілями (31) зубів (9) сателіта (8) щонайменше в трьох точках (111, 112, 113), які розташовані на кривій лінії контакту (12).

2. Планетарний редуктор по п. 1, який відрізняється тим, що кількість зубів Zi центральної шестірні (10) менша різниці числа ZO зубів (5) зовнішнього зубчастого колеса (4) і подвоєного числа ZS зубів (9) сателіта (8), а саме, Zi < Zo - 2Zs.

Текст

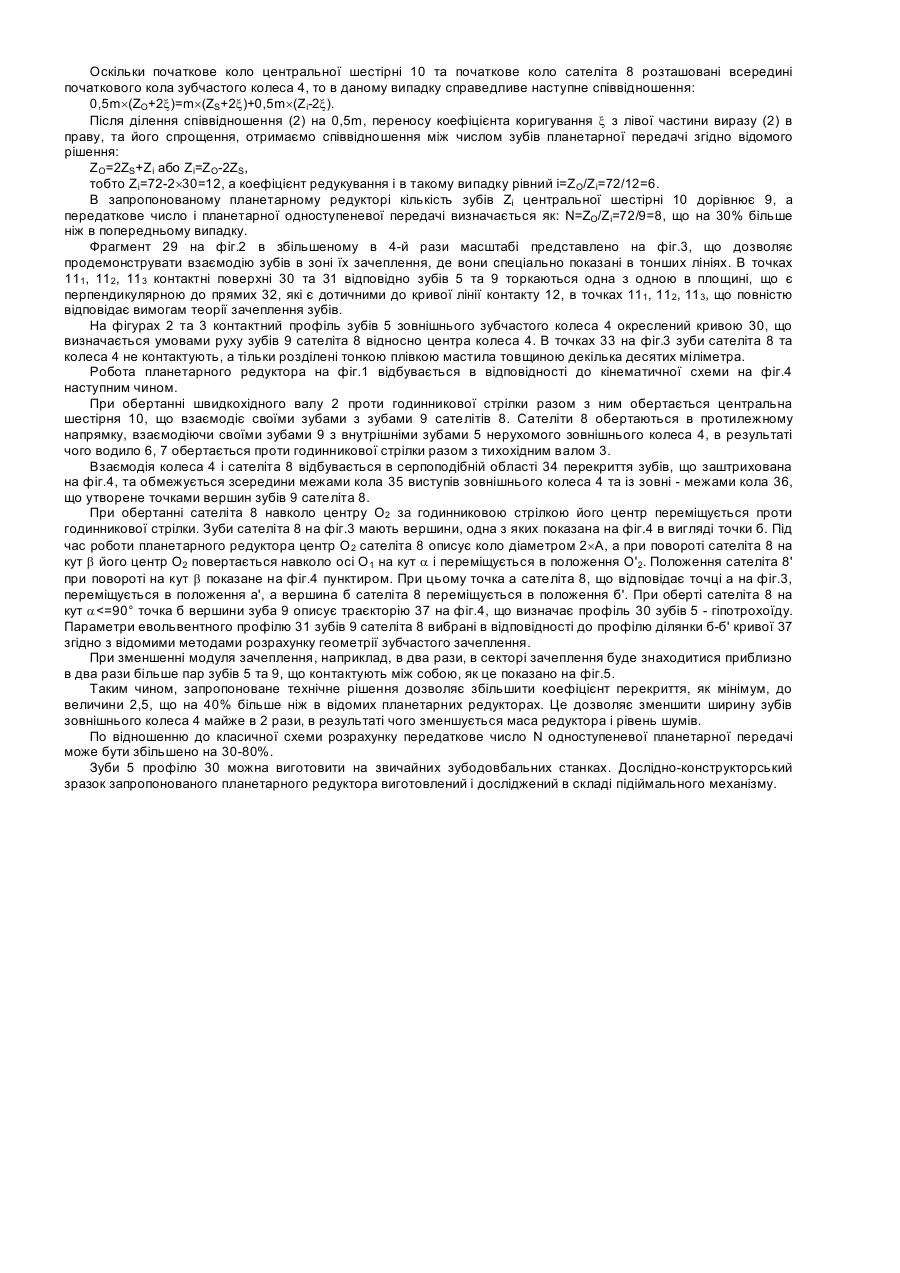

Корисна модель відноситься до галузі машинобудування, а саме, до планетарних редукторів з зовнішнім колесом з внутрішніми зубами та декількома сателітами, в якому кожен сателіт входить в зачеплення з зовнішнім колесом в трьох і більше точках і може бути використана в приводах машин, агрегатів та механізмів для передачі силового навантаження з підвищеним крутним моментом і пониженим рівнем шумів. Відомий планетарний редуктор, що містить центральні колеса з внутрішніми зубами і взаємодіючі з ними сателіти з зовнішніми зубами. Центральні колеса і сателіти мають малу різницю чисел зубів, а їхнє зачеплення відбувається в серпоподібній області перекриття зубів по кривій, розташованій по один бік від прямої, що проходить через центри колеса і відповідного сателіта, (патент США №5505668, Μ. Кл. F16Η1/32 від 9.04.1996р.). Така конструкція дозволяє виготовляти зубчасті передачі багатопарного зачеплення з довільним модулем і евольвентним профілем зубів. Характерною особливістю редуктора багатопарного зачеплення є мала різниця числа зубів внутрішнього колеса (сателіта) та центрального (зовнішнього) колеса. Коефіцієнт перекриття такої передачі залежить в великій мірі від різниці числа зубів. Так в описі патенту США вказано, що при різниці числа зубів, що становить 2, коефіцієнт перекриття досягає 6,7, але вже при різниці числа зубів, що становить 6, коефіцієнт перекриття падає до величини 1,98, що відповідно зменшує навантажувальну спроможність такого редуктора. Найбільш близьким по технічній сутності до пропонованого технічного рішення є планетарний редуктор, що містить корпус, швидкохідний вал, тихохідний вал, зовнішнє зубчасте колесо з внутрішніми зубами, водило, декілька встановлених ексцентрично в водилі сателітів з зовнішніми зубами та центральну шестірню, з’єднану з швидкохідним валом (пат. України №43159 м.кл. F16H1/32). При виготовленні такого редуктора зовнішнє колесо та сателіти виконують з позитивним коригуванням 0

Дивитися

Додаткова інформація

Назва патенту англійською

Planetary reducer liss

Автори англійською

Lykhovyd Yurii Makarovych

Назва патенту російською

Планетарный редуктор лисс

Автори російською

Лиховид Юрий Макарович
