Планетарний редуктор
Формула / Реферат
Планетарний редуктор, що містить спільний сателіт у вигляді циліндричної шестерні і два зубчастих центральних колеса з різним числом зубців, водило, ведучий і ведений вали, корпус і кришку, який відрізняється тим, що центральні колеса виконані плоскими неевольвентними і розташовані по одну сторону від сателіта.
Текст

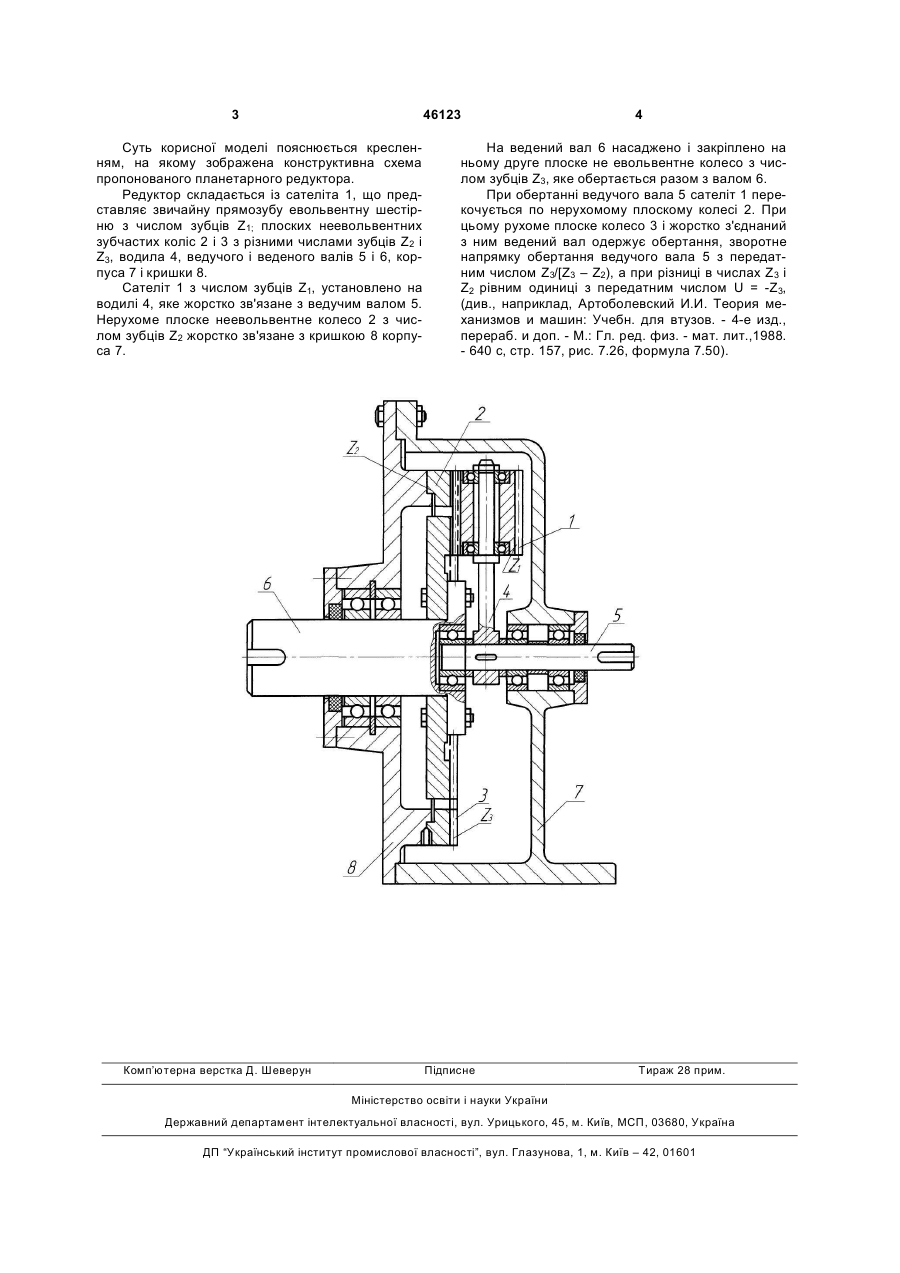

Планетарний редуктор, що містить спільний сателіт у вигляді циліндричної шестерні і два зубчастих центральних колеса з різним числом зубців, водило, ведучий і ведений вали, корпус і кришку, який відрізняється тим, що центральні колеса виконані плоскими неевольвентними і розташовані по одну сторону від сателіта. (19) (21) u200906083 (22) 12.06.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) СТАДНИК ВОЛОДИМИР АНТОНОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 46123 Суть корисної моделі пояснюється кресленням, на якому зображена конструктивна схема пропонованого планетарного редуктора. Редуктор складається із сателіта 1, що представляє звичайну прямозубу евольвентну шестірню з числом зубців Z1; плоских неевольвентних зубчастих коліс 2 і 3 з різними числами зубців Z2 і Z3, водила 4, ведучого і веденого валів 5 і 6, корпуса 7 і кришки 8. Сателіт 1 з числом зубців Z1, установлено на водилі 4, яке жорстко зв'язане з ведучим валом 5. Нерухоме плоске неевольвентне колесо 2 з числом зубців Z2 жорстко зв'язане з кришкою 8 корпуса 7. Комп’ютерна верстка Д. Шеверун 4 На ведений вал 6 насаджено і закріплено на ньому друге плоске не евольвентне колесо з числом зубців Z3, яке обертається разом з валом 6. При обертанні ведучого вала 5 сателіт 1 перекочується по нерухомому плоскому колесі 2. При цьому рухоме плоске колесо 3 і жорстко з'єднаний з ним ведений вал одержує обертання, зворотне напрямку обертання ведучого вала 5 з передатним числом Z3/[Z3 – Z2), а при різниці в числах Z3 і Z2 рівним одиниці з передатним числом U = -Z3, (див., наприклад, Артоболевский И.И. Теория механизмов и машин: Учебн. для втузов. - 4-е изд., перераб. и доп. - М.: Гл. ред. физ. - мат. лит.,1988. - 640 с, стр. 157, рис. 7.26, формула 7.50). Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlanetary reducer
Автори англійськоюStadnyk Volodymyr Antonovych
Назва патенту російськоюПланетарный редуктор
Автори російськоюСтадник Владимир Антонович
МПК / Мітки
МПК: F16H 1/28
Мітки: планетарний, редуктор
