Трифазний електродний нагрівач рідини

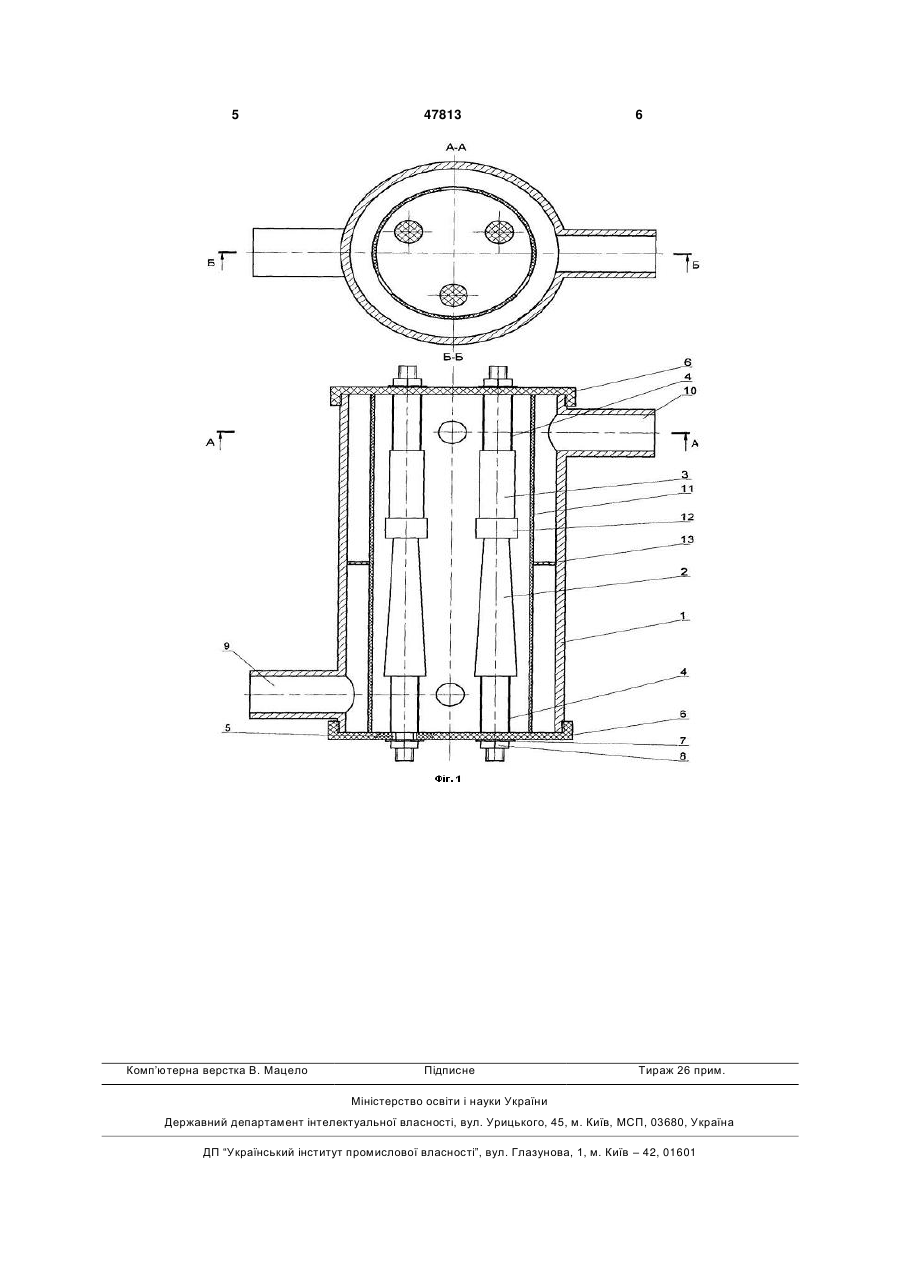

Електродний нагрівач рідини, що містить циліндричний корпус з вхідним та вихідним патрубками, оснащений не менше як трьома фазними електродами, взаємне розташування яких таке, що 3 47813 4 Недоліком цього пристрою є те, що підведення позицією 13 позначена діелектрична шайба. рідини для нагрівання відбувається з одного боку Електродний нагрівач рідини працює наступнагрівальної камери, якою є корпус. В такому разі ним чином. холодна рідина попадає спочатку у проміжок між Рідина, як теплоносій під тиском поступає чедвома електродами, а потім, вже підігріта, у прорез вхідний патрубок 9 в проміжок між корпусом 1 міжку між іншими електродами, що призводить до та циліндричною діелектричною втулкою 11 та нерівномірної щільності струму між усіма електродіелектричною шайбою 13. Заповнивши вільний дами. Також можливе протікання ненагрітої рідини простір, рідина через отвори, які розташовані навід вхідного патрубку до вихідного без нагріву. впроти проміжків між електродами, поступає у наДругим недоліком є те, що Протікання струму відгрівальну камеру. Електричний струм, що прохобувається між усіма електродами, а також від кождить між конічними електродами 2, ного електроду до корпусу. При нерівномірному розташованими в нижній частині нагрівача, та цирозподілі щільності струму між електродами, з'явліндричними електродами 3, нагрівають рідину. ляється потенціал, якій при великих струмах досяПротікання струмі між електродами та корпусом гає небезпечних значень. запобігається діелектричною циліндричною втулУ відповідності з вищевикладеним, задачею кою. Підключення одної, або другої, або обох раданої корисної моделі є створення високоефектизом груп електродів за допомогою комутуючих вного компактного, простого по конструкції, технопристроїв, дозволяє задавав ти різних значення логії виготовлення та ремонту, надійного, безпечпотужності споживання електродного нагрівача. В ного і довговічного в експлуатації нагрівального наслідок нагрівання створюється надлишковий пристрою, в якому рідина для нагрівання вводитьтиск, який приводить до виштовхування нагрітої ся рівномірно між усіма електродами, відсутні нерідини через вихідний патрубок. В наслідок зміни однорідності щільності струму, розділено підветемператури вздовж нижніх електродів та їх рівдення та відведення рідини. номірного звуження досягається однаковий розпоЗазначена задача досягається тим, що в елекділ щільності струму вздовж електродів. Верхні тродному нагрівачі рідини, якій складається з циелектроди виконано циліндричної форми і вони ліндричного корпусу, не менше як трьох конусних мають довжину 1/2 від довжини нижніх електродів, електродів із відсіченою вершиною з кутом конусу внаслідок чого нерівномірність розподілу темперавід 4° до 10° розташованих в нижній частині таким тури вздовж них є незначною, і, відповідно, розпочином щоб забезпечити рівномірний розподіл діл щільності струму вздовж них можна вважати щільності струму та не менше як трьома циліндрирівномірним. Діелектрична втулка 12 фіксує фазні чними електродами з довжиною 1/2 від довжини електроди 2 та 3 в положенні, що забезпечує співконічних електродів розташованих в верхній часпадіння їх центральних осей та незмінності відстатині корпусу, застосовано додаткову діелектричну ней між нами і взаємного розташування. циліндричну втулку, розміщену між корпусом та Електродний нагрівач рідини, що заявляється, електродами. В діелектричній втулці навпроти на відміну від відомих пристроїв має більш раціопроміжків між електродами утворено отвори у її нальну конструкцію, внаслідок застосування додаверхній та нижній частинах. Посередині втулкі с ткової діелектричної циліндричної втулки, що дозовнішнього боку закріплено діелектричну шайбу, зволило забезпечити рівномірну подачу рідини у розміри якої забезпечують щільне перекриття віпроміжки між електродами та рівномірне її нагрільного проміжку між корпусом та втулкою. вання, а також використання конічних електродів Корисна модель пояснюється кресленнями, на та циліндричних електродів з довжиною 1/2 від якому представлене наступне: довжини конічних електродів які встановлені всеФіг.1 - загальний вигляд електродного нагріваредині корпусу через діелектричні ізолятори, довча рідини у розрізі: зволяють забезпечити рівномірність розподілу позицією 1 позначений циліндричний корпус щільності струму вздовж робочих частин електронагрівача; дів та зменшити спрацювання електродів в процепозицією 2 позначений конічний електрод, якій сі експлуатації, причому застосування діелектричвиконує роль фазного електроду; ної циліндричної втулки запобігає протіканню позицією 3 позначений короткий циліндричний струму між електродами та корпусом нагрівача та електрод, якій виконує роль фазного електроду; утворенню небезпечного потенціалу на корпусі, позицією 4 діелектрична втулка; вільне протікання рідини між вхідним та вихідним позицією 5 позначений еластичний гідроізоляпатрубками запобігається діелектричною шайбою ційний шар, призначений для герметизації консвстановленою між корпусом та діелектричною цитрукції; ліндричною втулкою. позицією 6 позначені діелектричні ізолятори, в Джерела інформації: які вставлено електроди 2 та 3; 1. Електродний нагрівник рідини. Варяга М.М. позицією 7 та позицією 8 позначені шайба та Патент України UA 9862, F24H1/20. Опубл. гайка призначені для закріплення електроду у 17.10.2005, Бюл. №10. 2005р. отворі діелектричного ізолятору; 2. Електродний нагрівник рідини саморегульопозицією 9 позначений вхідний патрубок; ваний. Варяга М.М. Патент України UA 9860, позицією 10 позначений вихідний патрубок; F24H1/20. Опубл. 17.10.2005, Бюл. №10. 2005р. позицією 11 позначена діелектрична цилінд3. Електродний нагрівач рідини. Любчик В.Р., рична втулка; Рибалко О.П., Гуляєва В.О. Патент України UA позицією 12 позначені діелектричні центруючі 38059, F24H1/20. Опубл. 25.12.2008, Бюл. № 24. втулки; 2008р. 5 Комп’ютерна верстка В. Мацело 47813 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
