Пристрій для створення депресії на пласт

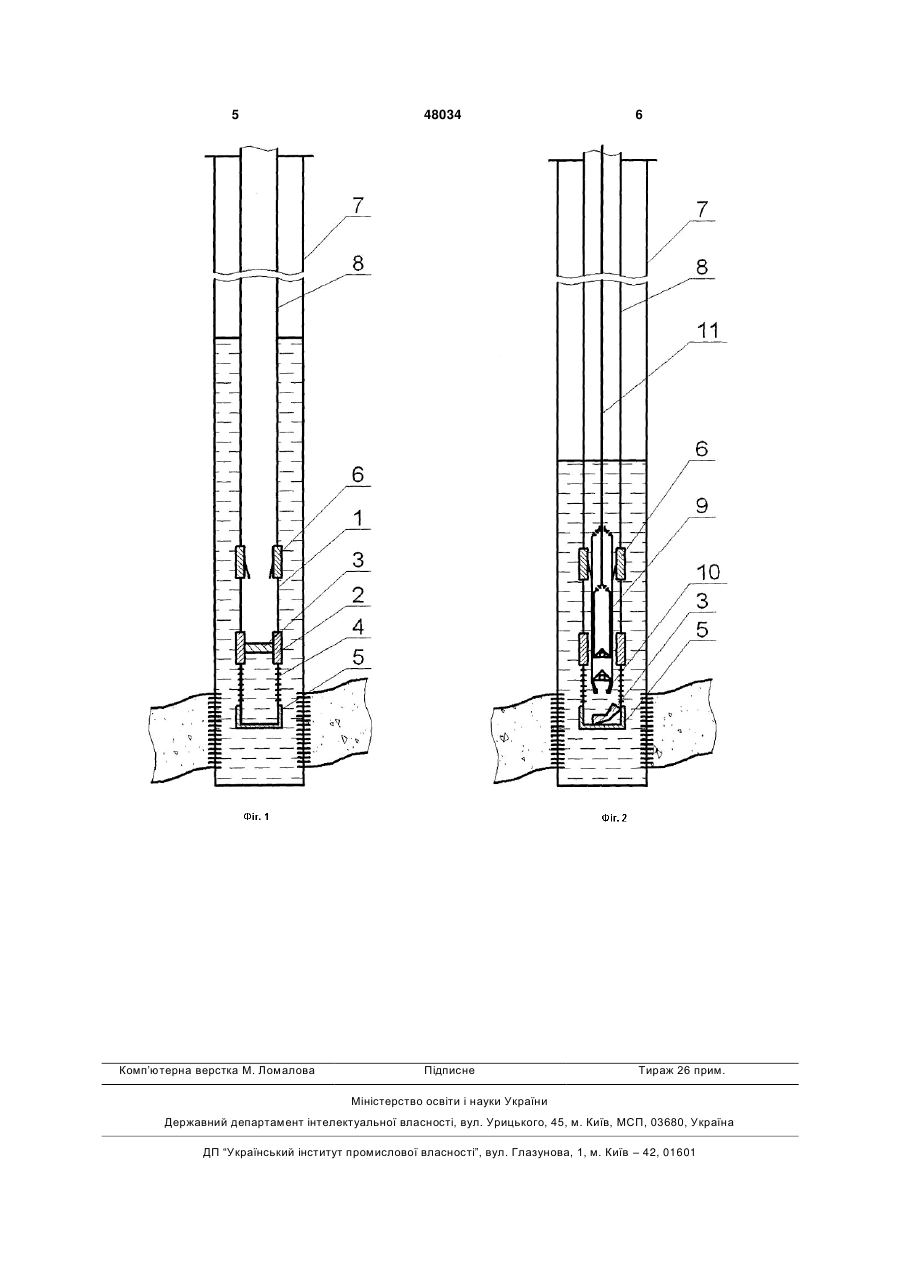

Пристрій для створення депресії на пласт, що містить спущену в експлуатаційну колону свердловини колону насосно-компресорних труб, обладнану у нижній частині патрубком і мембраною, які 3 таційну колону свердловини 7 на колоні насоснокомпресорних труб 8. Внутрішня порожнина насосно-компресорних труб 8, обмежена у нижній частині замковою опорою 6, патрубком 1, корпусом мембрани 2 і мембраною 3, утворює імплозійну камеру. Свердловинний штанговий насос 9 з приєднаним у нижній частині бойком 10 спускають у колону насосно-компресорних труб 8 на колоні насосних штанг 11. Пристрій для створення депресії на пласт працює наступним чином. В експлуатаційну колону свердловини 7 на колоні насосно-компресорних труб 8 спускають замкову опору 6 з послідовно приєднаними патрубком 1, корпусом мембрани 2, фільтром 4 з заглушкою 5. У корпусі мембрани 2 встановлено мембрану 3. Герметично перекрита мембраною 3 внутрішня порожнина патрубка 1 та колони насоснокомпресорних труб 8 утворюють імплозійну камеру (умовно не позначено). Після досягнення глибини розташування пласта, у якому необхідно створити депресію, у колону насосно-компресорних труб 8 на колоні насосних штанг 11 спускають свердловинний штанговий насос 9, оснащений в нижній частині бойком 10. Довжину патрубка 1 попередньо приймають меншою довжини свердловинного штангового насоса 9. Після досягнення заданої глибини спуску свердловинного штангового насоса 9, бойком 10 руйнують мембрану 3, встановлену у корпусі мембрани 2, що забезпечує гідравлічне 48034 4 сполучення міжтрубного простору свердловини (простору між внутрішньою поверхнею експлуатаційної колони 7 та зовнішньою поверхнею колони насосно-компресорних труб 8) та простору імплозійної камери. Рідина із міжтрубного простору свердловини та пласта через фільтр 4, патрубок 1 та свердловинний штанговий насос 9 перетікає в колону насосно-компресорних труб 8. Рівень рідини у міжтрубному просторі свердловини знижується, а, відповідно, створюваний нею тиск на пласт зменшується до величини меншої від пластового тиску, тобто виникає депресія на пласт. Зруйнована мембрана 3 опускається у нижню частину фільтра 4 і утримується на заглушці 5. Свердловинний штанговий насос 9 опускають до посадки у замкову опору 6 і починають експлуатацію свердловини. Таким чином, після створення депресії на пласт, свердловину експлуатують без додаткового її глушіння для спуску свердловинного штангового насоса. Пристрій для створення депресії на пласт може бути використаний на іншій свердловині після розрахунку та заміни мембрани 3. Технічний результат від застосування пристрою для створення депресії на пласт полягає у контрольованому руйнуванні мембрани за рахунок її руйнування бойком, яким оснащено свердловинний штанговий насос, та введенні свердловини в експлуатацію без її додаткового глушіння після створення депресії на пласт. 5 Комп’ютерна верстка М. Ломалова 48034 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
