Пристрій для видобутку рідини зі свердловини

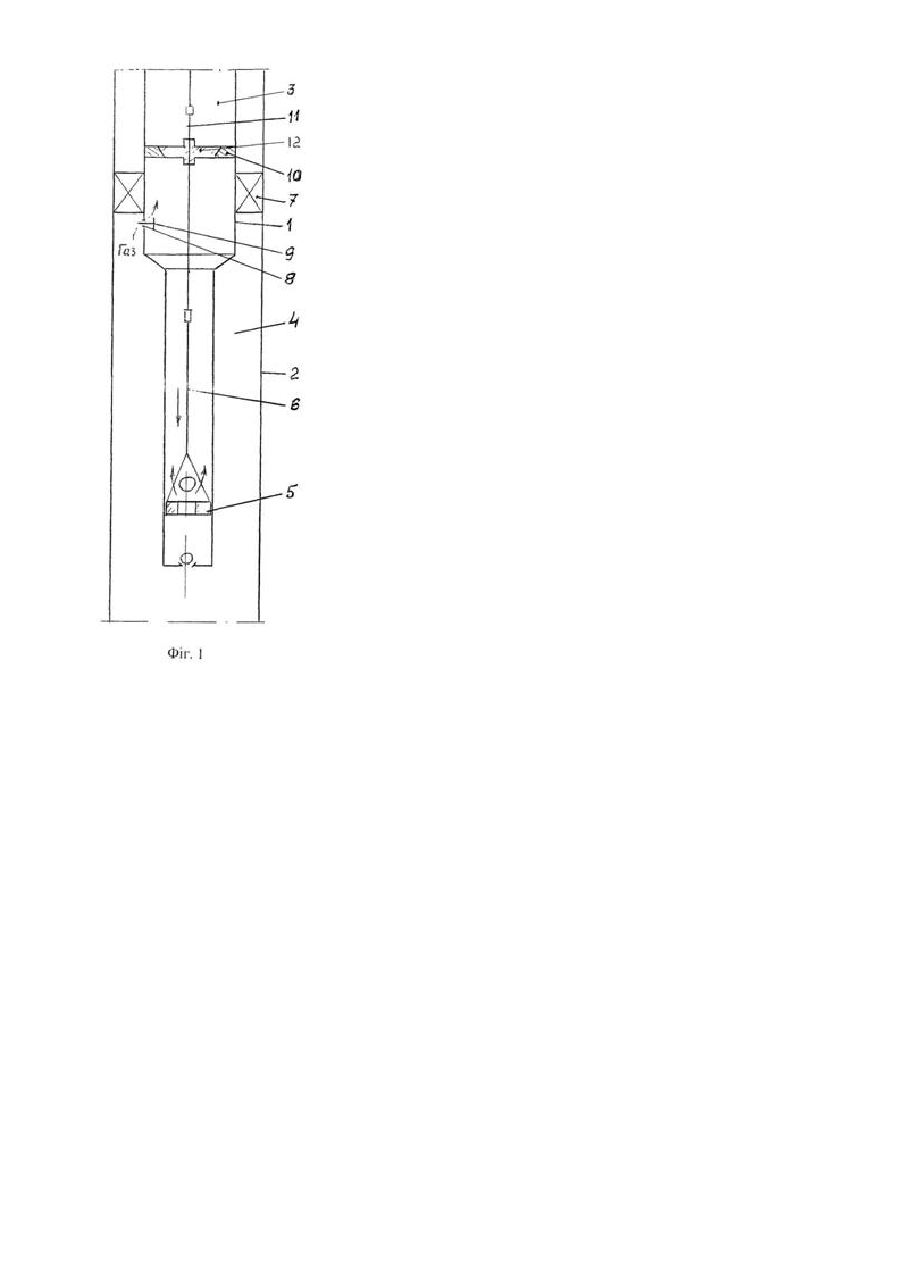

Винахід відноситься до нафтової промисловості, зокрема до пристроїв для видобутку нафти штанговими глибинними насосами. Відомий пристрій для експлуатації свердловини штанговим глибинним насосом з встановленням над насосом пакера (Н.Х. Мухин, Х. Халажетдинов. Повышение эффективности работы скважин, эксплуатируемых штанговыми насосами. Нефтепромысловое дело. НТО. - М.: ВНИИОЭНГ, №10, 1969, с.10). Недоліком пристрою є те, що поступово під пакером накопичується газ, який після певного періоду експлуатації попадає на прийом зануреного насоса, ускладнюючи його роботу і зменшуючи дебіт нафти зі свердловини. Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для видобутку рідини з свердловини (Деклараційний патент України №28361 А, МПК7 F04В47/00, опубл. 16.10.2001. бюл. №5-ІІ), який містить обсадну колону, розміщену в ній колону насосно-компресорних труб (НКТ), пакер, штанговий глибинний насос (ШГН), встановлений під пакером, і колону штанг для приводу ШГН. Недоліком цього пристрою є те, що під пакером збирається газ. При відборі нафти меншому ніж приток нафти з пласта, в зоні під пакером створюються умови для інтенсивного розгазування нафти і попадання газу на прийом насоса, що зменшує коефіцієнт заповнення насоса і, відповідно, зменшує дебіт нафти зі свердловини. В основу винаходу поставлено завдання створення пристрою для видобутку рідини зі свердловини шляхом модернізації колони НКТ в підпакерній зоні і розміщення в ній запірного вузла, що забезпечить вилучення газу з підпакерної зони і використання руху газу догори по колоні НКТ для підйому рідини. Поставлене завдання вирішується тим, що у пристрої для видобутку рідини з свердловини, що містить обсадну колону, розміщену в ній колону насосно-компресорних труб, які утворюють трубний і затрубний простори, встановлений в затрубному просторі пакер, штанговий глибинний насос, розміщений під пакером в колоні насосно-компресорних труб і колону штанг для приводу штангового глибинного насоса, згідно з винаходом між штанговим глибинним насосом і пакером в колоні насосно-компресорних тр уб виконано отвір, який обладнано зворотним клапаном, над отвором в колоні насосно-компресорних тр уб розміщено сідло під запірний елемент, запірний елемент розміщено на полірованому штоку, який встановлено в колоні штанг на рівні сідла, причому запірний елемент виконано з можливістю переміщення по полірованому штоку колони штанг. Виконання отвору в колоні НКТ між штанговим глибинним насосом і пакером забезпечує з'єднання під пакером трубного і затрубного просторів між собою. Обладнання отвору зворотним клапаном забезпечує перепускання газу в одному напрямі з затрубного простору в трубний. Розміщення сідла під запірний елемент над отвором в колоні НКТ забезпечує його взаємодію з запірним елементом і перекриття трубного простору. Встановлення в колоні штанг на рівні сідла полірованого штока з розміщеним на ньому запірним елементом, який має можливість переміщення по полірованому штоку, забезпечує взаємодію запірного елемента з сідлом і проходження полірованого штока через запірний елемент під час його посадки на сідло. Суть винаходу пояснюється кресленням, де зображено на: Фіг.1 - схема пристрою для видобутку рідини з свердловини при ході плунжера вниз; Фіг.2 - при ході плунжера догори. Пристрій для видобутку рідини з свердловини містить колону НКТ 1, розміщену в обсадній колоні 2, які утворюють трубний 3 і затрубний 4 простори. В нижній частині колони НКТ 1 розміщено штанговий глибинний насос 5, який приводять в дію колоною штанг 6. Над ШГН 5 в колоні НКТ 1 розміщено пакер 7. Між ШГН 5 і пакером 7 в колоні НКТ 1 виконано отвір 8, який обладнано зворотним клапаном 9. Над отвором 8 в колоні НКТ 1 розміщено сідло 10. В колоні штанг 6 на рівні сідла 10 встановлено полірований шток 11, на якому розміщено запірний елемент 12 з можливістю переміщення по полірованому штоку 11. Пристрій для видобутку рідини, наприклад, з нафтової свердловини працює наступним чином. Колону НКТ 1 з розміщеними в її нижній частині ШГН 5 і пакером 7 опускають в обсадну колону 2 на задану глибину і встановлюють пакер 7 для перекриття затрубного простору (Фіг.1). Після встановлення пакера 7 починають експлуатацію свердловини, приводячи в дію ШГН 5 за допомогою колони штанг 6. Під час ходу плунжера ШГН 5 догори відбувається всмоктування нафти в ШГН 5 і її піднімання по колоні НКТ 1. Після певного періоду експлуатації насоса під пакером 7 в затрубному просторі 4 накопичується газ, який виділився з нафти. Цей газ під час ходу плунжера ШГН 5 вниз через зворотний клапан 9 і отвір 8 в колоні НКТ 1 поступає в трубний простір 3 колони НКТ 1. Надходженню газу в трубний простір 3 сприяє те, що під час ходу плунжера ШГН 5 вниз запірний елемент 12, який має можливість переміщатися по полірованому штоку 11 колони штанг 6, взаємодіє з сідлом 10, розміщеним над отвором 8 в колоні НКТ 1. Після посадки запірного елемента 12 на сідло 10 в трубному просторі 3 між запірним елементом 12 і плунжером ШГН 5 створюється розрідження, яке сприяє надходженню газу із затрубного простору 4 з підпакерної зони через зворотний клапан 9 і отвір 8 в трубний простір 3 між запірним елеменюм 12 і плунжером ШГН 5. Під час ходу плунжера ШГН 5 догори (Фіг.2) зворотний клапан 9 закривається, а запірний елемент 12 потоком нафти і газу підіймається з сідла 10. Газ, який знаходився між плунжером ШГН 5 і запірним елементом 12, рухається по трубному простору 3 колони НКТ 1 догори, створюючи ефект газліфта. Таким чином у заявленому пристрої для видобутку рідини з свердловини відбувається вилучення газу з підпакерної зони затрубного простору і переміщення його у тр убний простір колони НКТ, що забезпечує зменшення впливу газу на коефіцієнт заповнення насоса і використання руху газу для підйому нафти.
