Модель нижньої порожнистої вени для апробації емболоуловлюючих пристроїв

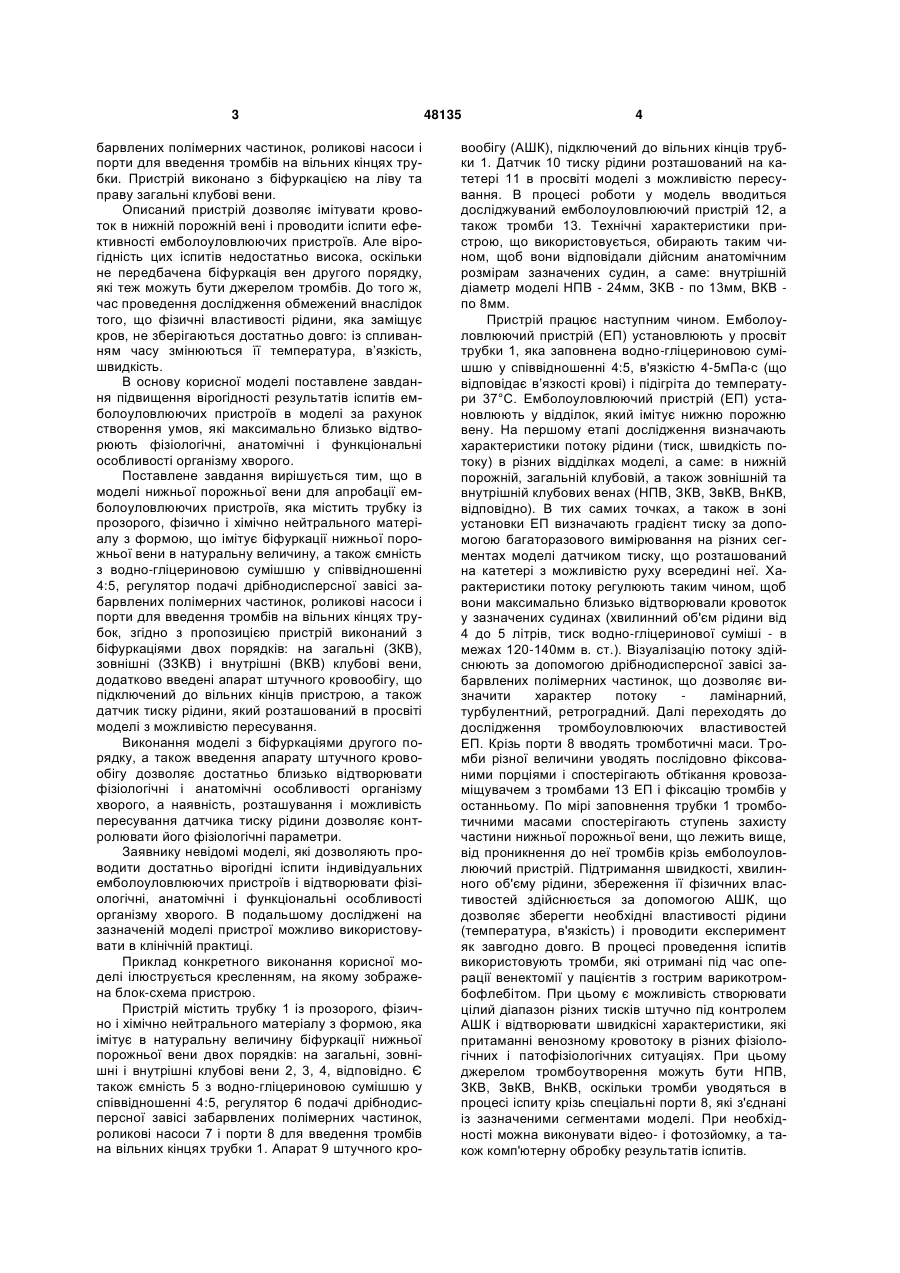

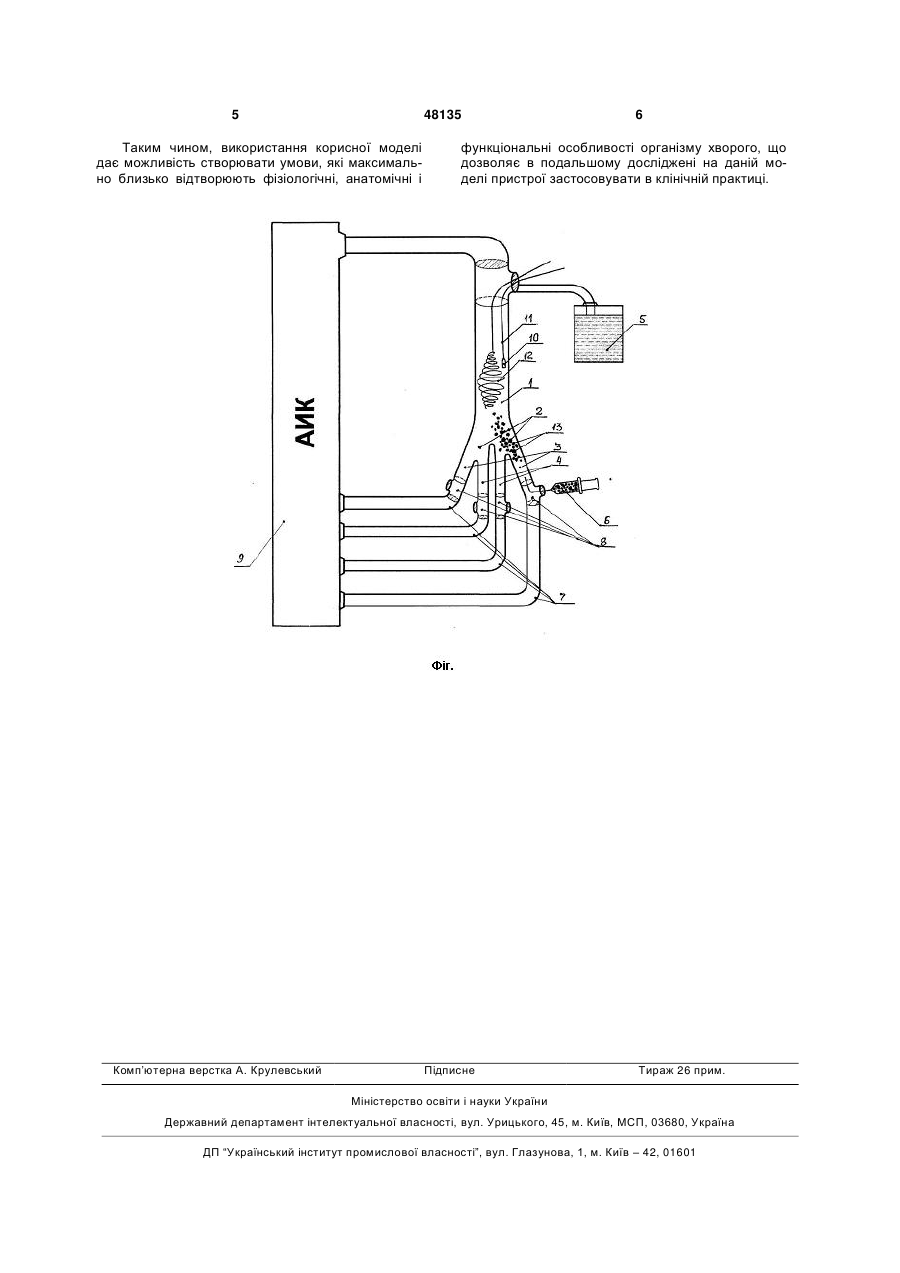

Модель нижньої порожнистої вени для апробації емболоуловлюючих пристроїв, яка містить 3 барвлених полімерних частинок, роликові насоси і порти для введення тромбів на вільних кінцях трубки. Пристрій виконано з біфуркацією на ліву та праву загальні клубові вени. Описаний пристрій дозволяє імітувати кровоток в нижній порожній вені і проводити іспити ефективності емболоуловлюючих пристроїв. Але вірогідність цих іспитів недостатньо висока, оскільки не передбачена біфуркація вен другого порядку, які теж можуть бути джерелом тромбів. До того ж, час проведення дослідження обмежений внаслідок того, що фізичні властивості рідини, яка заміщує кров, не зберігаються достатньо довго: із спливанням часу змінюються її температура, в’язкість, швидкість. В основу корисної моделі поставлене завдання підвищення вірогідності результатів іспитів емболоуловлюючих пристроїв в моделі за рахунок створення умов, які максимально близько відтворюють фізіологічні, анатомічні і функціональні особливості організму хворого. Поставлене завдання вирішується тим, що в моделі нижньої порожньої вени для апробації емболоуловлюючих пристроїв, яка містить трубку із прозорого, фізично і хімічно нейтрального матеріалу з формою, що імітує біфуркації нижньої порожньої вени в натуральну величину, а також ємність з водно-гліцериновою сумішшю у співвідношенні 4:5, регулятор подачі дрібнодисперсної завісі забарвлених полімерних частинок, роликові насоси і порти для введення тромбів на вільних кінцях трубок, згідно з пропозицією пристрій виконаний з біфуркаціями двох порядків: на загальні (ЗКВ), зовнішні (ЗЗКВ) і внутрішні (ВКВ) клубові вени, додатково введені апарат штучного кровообігу, що підключений до вільних кінців пристрою, а також датчик тиску рідини, який розташований в просвіті моделі з можливістю пересування. Виконання моделі з біфуркаціями другого порядку, а також введення апарату штучного кровообігу дозволяє достатньо близько відтворювати фізіологічні і анатомічні особливості організму хворого, а наявність, розташування і можливість пересування датчика тиску рідини дозволяє контролювати його фізіологічні параметри. Заявнику невідомі моделі, які дозволяють проводити достатньо вірогідні іспити індивідуальних емболоуловлюючих пристроїв і відтворювати фізіологічні, анатомічні і функціональні особливості організму хворого. В подальшому досліджені на зазначеній моделі пристрої можливо використовувати в клінічній практиці. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображена блок-схема пристрою. Пристрій містить трубку 1 із прозорого, фізично і хімічно нейтрального матеріалу з формою, яка імітує в натуральну величину біфуркації нижньої порожньої вени двох порядків: на загальні, зовнішні і внутрішні клубові вени 2, 3, 4, відповідно. Є також ємність 5 з водно-гліцериновою сумішшю у співвідношенні 4:5, регулятор 6 подачі дрібнодисперсної завісі забарвлених полімерних частинок, роликові насоси 7 і порти 8 для введення тромбів на вільних кінцях трубки 1. Апарат 9 штучного кро 48135 4 вообігу (АШК), підключений до вільних кінців трубки 1. Датчик 10 тиску рідини розташований на катетері 11 в просвіті моделі з можливістю пересування. В процесі роботи у модель вводиться досліджуваний емболоуловлюючий пристрій 12, а також тромби 13. Технічні характеристики пристрою, що використовується, обирають таким чином, щоб вони відповідали дійсним анатомічним розмірам зазначених судин, а саме: внутрішній діаметр моделі НПВ - 24мм, ЗКВ - по 13мм, ВКВ по 8мм. Пристрій працює наступним чином. Емболоуловлюючий пристрій (ЕП) установлюють у просвіт трубки 1, яка заповнена водно-гліцериновою сумішшю у співвідношенні 4:5, в'язкістю 4-5мПа с (що відповідає в’язкості крові) і підігріта до температури 37°С. Емболоуловлюючий пристрій (ЕП) установлюють у відділок, який імітує нижню порожню вену. На першому етапі дослідження визначають характеристики потоку рідини (тиск, швидкість потоку) в різних відділках моделі, а саме: в нижній порожній, загальній клубовій, а також зовнішній та внутрішній клубових венах (НПВ, ЗКВ, ЗвКВ, ВнКВ, відповідно). В тих самих точках, а також в зоні установки ЕП визначають градієнт тиску за допомогою багаторазового вимірювання на різних сегментах моделі датчиком тиску, що розташований на катетері з можливістю руху всередині неї. Характеристики потоку регулюють таким чином, щоб вони максимально близько відтворювали кровоток у зазначених судинах (хвилинний об'єм рідини від 4 до 5 літрів, тиск водно-гліцеринової суміші - в межах 120-140мм в. ст.). Візуалізацію потоку здійснюють за допомогою дрібнодисперсної завісі забарвлених полімерних частинок, що дозволяє визначити характер потоку ламінарний, турбулентний, ретроградний. Далі переходять до дослідження тромбоуловлюючих властивостей ЕП. Крізь порти 8 вводять тромботичні маси. Тромби різної величини уводять послідовно фіксованими порціями і спостерігають обтікання кровозаміщувачем з тромбами 13 ЕП і фіксацію тромбів у останньому. По мірі заповнення трубки 1 тромботичними масами спостерігають ступень захисту частини нижньої порожньої вени, що лежить вище, від проникнення до неї тромбів крізь емболоуловлюючий пристрій. Підтримання швидкості, хвилинного об'єму рідини, збереження її фізичних властивостей здійснюється за допомогою АШК, що дозволяє зберегти необхідні властивості рідини (температура, в'язкість) і проводити експеримент як завгодно довго. В процесі проведення іспитів використовують тромби, які отримані під час операції венектомії у пацієнтів з гострим варикотромбофлебітом. При цьому є можливість створювати цілий діапазон різних тисків штучно під контролем АШК і відтворювати швидкісні характеристики, які притаманні венозному кровотоку в різних фізіологічних і патофізіологічних ситуаціях. При цьому джерелом тромбоутворення можуть бути НПВ, ЗКВ, ЗвКВ, ВнКВ, оскільки тромби уводяться в процесі іспиту крізь спеціальні порти 8, які з'єднані із зазначеними сегментами моделі. При необхідності можна виконувати відео- і фотозйомку, а також комп'ютерну обробку результатів іспитів. 5 48135 Таким чином, використання корисної моделі дає можливість створювати умови, які максимально близько відтворюють фізіологічні, анатомічні і Комп’ютерна верстка А. Крулевський 6 функціональні особливості організму хворого, що дозволяє в подальшому досліджені на даній моделі пристрої застосовувати в клінічній практиці. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
