Комплексний землепідживлювач конструкції й.грудського

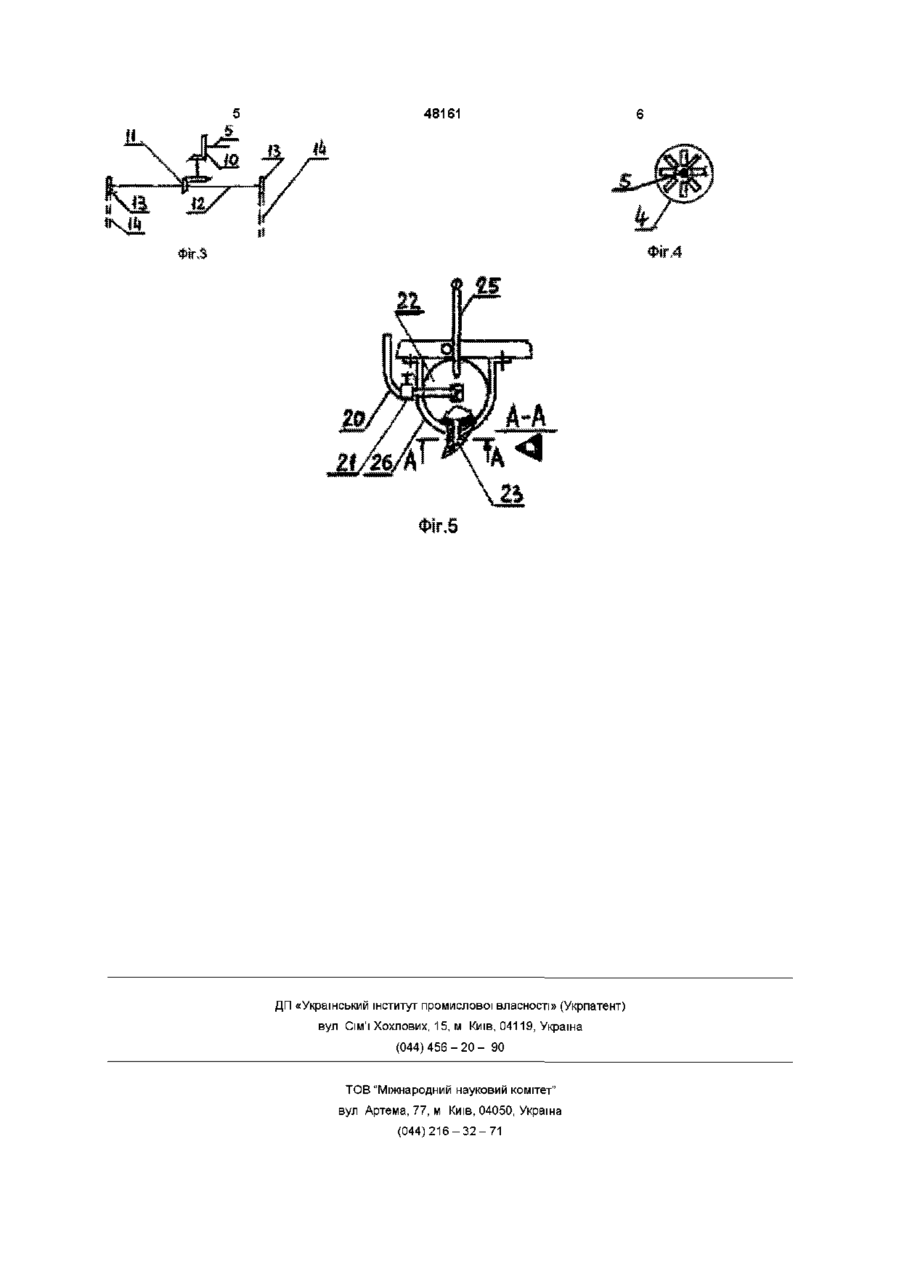

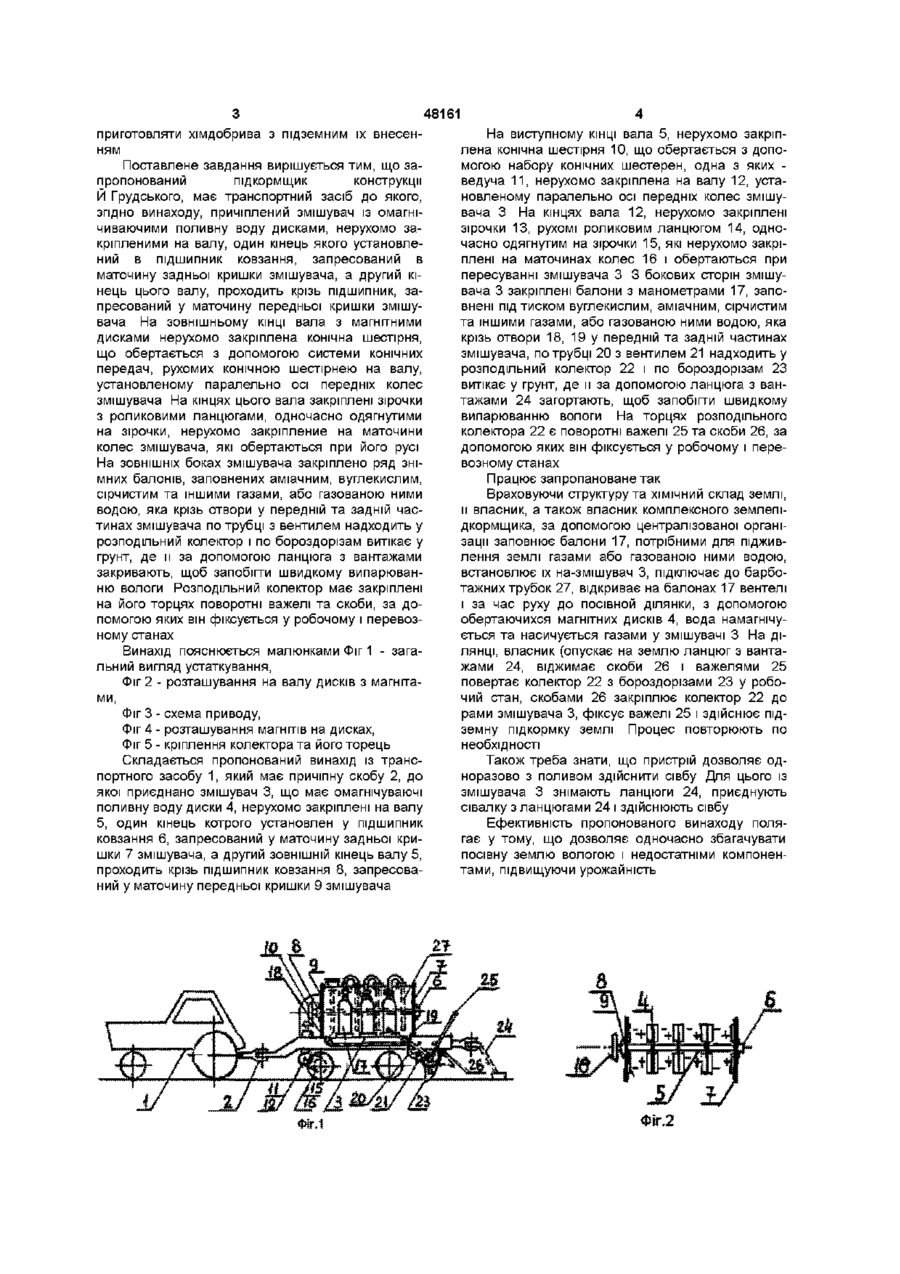

1 Комплексний землепідживлювач, який має транспортний засіб, буксируючий нерухомо установлену на рамі з колесами ємність, ланцюг з вантажами, закриваючий у землі вологу від випаровування, який відрізняється тим, що ємність складається із змішувача, який має омагнічуючі поливну воду диски, нерухомо закріплені на валу, один кінець якого установлений в підшипник ковзання, запресований в маточину задньої кришки змішувача, а другий, ЗОВНІШНІЙ кінець вала, прохо Винахід відноситься до галузі сільского господарства, зокрема до конструкцій машин, що застосовуються для підземного внесення добрив та вологи на орне поле Відомо причіпне обладнання для внесення рідких добрив в землю (див опис винахіду № 1419558, 1985 р , кл А01 С 23/00, В 62 Д 53/04 ) Воно має тягач з одноосною цистерною, обладнаною пдророздавачем поливної рідини із цистерни, передня частина якої шарнірне закріплена на рамі, а и задня частина шарнірне з'єднена із штоком гідроциліндра подвійного руху, який має штокову і поршневу порожнини Кожна порожнина гідроциліндра зв'язана з роздавачем тягача В середині цистерна має датчик завантаженості, зв'язаний з електромагнітом включення розподіляючого пристрою тягача Недоліком такого обладнання є те, що його використання можливе в господарстві, яке має механічний тягач з валом відбору потужності Відомо також, прийнятий в якості прототипа ( дить крізь підшипник ковзання, запресований у передню кришку змішувача 2 Комплексний землепідживлювач за п 1, який відрізняється тим, що на зовнішньому КІНЦІ вала 3 магнітними дисками нерухомо закріплена конічна шестірня, що обертається знижувальною передачею, яка працює від ведучої шестірні, нерухомо закріпленої на валу, змонтованому паралельно осі передніх коліс змішувача, а на КІНЦІ ЦЬОГО вала нерухомо закріплені зірочки з роликовими ланцюгами, одночасно надітими на зірочки, закріплені до маточин передніх коліс змішувача, які обертаються при його русі З Комплексний землепідживлювач за пп 1,2, який відрізняється тим, що на боках змішувача закріплені ЗНІМНІ балони, заповнені під тиском вуглекислим, сірчистим, аміачним та іншими газами або газованою ними водою, яка по трубці з вентилем надходить у розподільний колектор, який має водополивні борознорізи і важелі зі скобами для його фіксації у робочому і перевізному стані див опис винахіду № 1050597, 1981 р, кл А01 С 23/02 ) агрегат для внесення рідких добрив в землю, який має цистерну з дишлом з'єднуючим и з транспортним засобом На дишлі цистерни є напрямні, на яких змонтовано культиватор Між напрямними монтується механізм, що піднімає культиватор двома циліндрами Культиватор виконай у вигляді несучего елемента з лапами, на яких закріплені патрубки, що підводять рідкі добрива Несучий елемент в середній частині виконаний у вигляді П-образної рами, боковини якої знаходяться в напрямних, а перекладка з'єднана з гідроциліндрами На вільних кінцях несучего елемента закріплені колеса, з можливістю пересуватися вертикально 3 цистерни по гнучким трубам добриво подається до зрошуючих патрубків Недоліком такого обладнання є те, що його використання ефективне лише на рівних, без уклонів полях Задача, на рішення якої спрямований винахід, полягає в створюванні пристрою, спроможного О (О 00 48161 приготовляти хімдобрива з підземним їх внесенням Поставлене завдання вирішується тим, що запропонований під кормщик конструкції Й Грудського, має транспортний засіб до якого, згідно винаходу, причіплений змішувач із омагнічиваючими поливну воду дисками, нерухомо закріпленими на валу, один кінець якого установлений в підшипник ковзання, запресований в маточину задньої кришки змішувача, а другий кінець цього валу, проходить крізь підшипник, запресований у маточину передньої кришки змішувача На зовнішньому КІНЦІ вала з магнітними дисками нерухомо закріплена конічна шестірня, що обертається з допомогою системи конічних передач, рухомих конічною шестірнею на валу, установленому паралельно осі передніх колес змішувача На кінцях цього вала закріплені зірочки з роликовими ланцюгами, одночасно одягнутими на зірочки, нерухомо закріпление на маточини колес змішувача, які обертаються при його русі На ЗОВНІШНІХ боках змішувача закріплено ряд знімних балонів, заповнених аміачним, вуглекислим, сірчистим та іншими газами, або газованою ними водою, яка крізь отвори у передній та задній частинах змішувача по трубці з вентилем надходить у розподільний колектор і по бороздорізам витікає у грунт, де и за допомогою ланцюга з вантажами закривають, щоб запобігти швидкому випарюванню вологи Розподільний колектор має закріплені на його торцях поворотні важелі та скоби, за допомогою яких він фіксується у робочому і перевозному станах Винахід пояснюється малюнками Фіг 1 - загальний вигляд устаткування, Фіг 2 - розташування на валу дисків з магнітами, Фіг 3 - схема приводу, Фіг 4 - розташування магнітів на дисках, Фіг 5 - кріплення колектора та його торець Складається пропонований винахід із транспортного засобу 1, який має причіпну скобу 2, до якої приєднано змішувач 3, що має омагнічуваючі поливну воду диски 4, нерухомо закріплені на валу 5, один кінець котрого установлен у підшипник ковзання 6, запресований у маточину задньої кришки 7 змішувача, а другий ЗОВНІШНІЙ кінець валу 5, проходить крізь підшипник ковзання 8, запресований у маточину передньої кришки 9 змішувача На виступному КІНЦІ вала 5, нерухомо закріплена конічна шестірня 10, що обертається з допомогою набору конічних шестерен, одна з яких ведуча 11, нерухомо закріплена на валу 12, установленому паралельно осі передніх колес змішувача 3 На кінцях вала 12, нерухомо закріплені зірочки 13, рухомі роликовим ланцюгом 14, одночасно одягнутим на зірочки 15, які нерухомо закріплені на маточинах колес 16 і обертаються при пересуванні змішувача З З бокових сторін змішувача 3 закріплені балони з манометрами 17, заповнені під тиском вуглекислим, аміачним, сірчистим та іншими газами, або газованою ними водою, яка крізь отвори 18, 19 у передній та задній частинах змішувача, по трубці 20 з вентилем 21 надходить у розподільний колектор 22 і по бороздорізам 23 витікає у грунт, де и за допомогою ланцюга з вантажами 24 загортають, щоб запобігти швидкому випарюванню вологи На торцях розподільного колектора 22 є поворотні важелі 25 та скоби 26, за допомогою яких він фіксується у робочому і перевозному станах Працює запропановане так Враховуючи структуру та ХІМІЧНИЙ склад землі, и власник, а також власник комплексного землепідкормщика, за допомогою централізованої організації заповнює балони 17, потрібними для підживлення землі газами або газованою ними водою, встановлює їх на-змішувач 3, підключає до барботажних трубок 27, відкриває на балонах 17 вентелі і за час руху до посівной ділянки, з допомогою обертаючихся магнітних дисків 4, вода намагнічується та насичується газами у змішувачі 3 На ДІЛЯНЦІ, власник (опускає на землю ланцюг з вантажами 24, віджимає скоби 26 і важелями 25 повертає колектор 22 з бороздорізами 23 у робочий стан, скобами 26 закріплює колектор 22 до рами змішувача 3, фіксує важелі 25 і здійснює підземну підкормку землі Процес повторюють по необхідності Також треба знати, що пристрій дозволяє одноразово з поливом здійснити сівбу Для цього із змішувача 3 знімають ланцюги 24, приєднують сівалку з ланцюгами 24 і здійснюють сівбу Ефективність пропонованого винаходу полягає у тому, що дозволяє одночасно збагачувати посівну землю вологою і недостатніми компонентами, підвищуючи урожайність 48161 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
