Установка для складання та зварювання гофрованих листових полотнищ

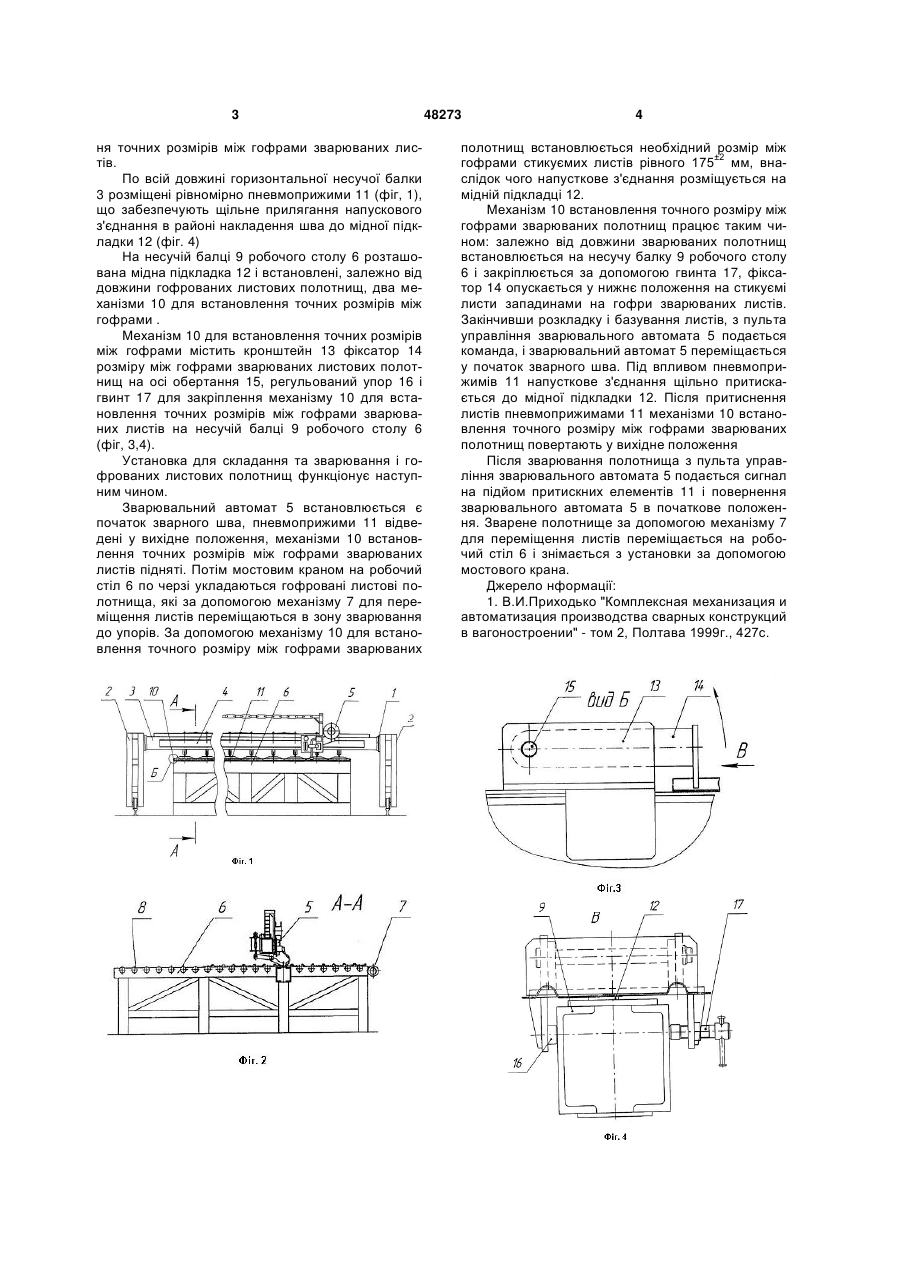

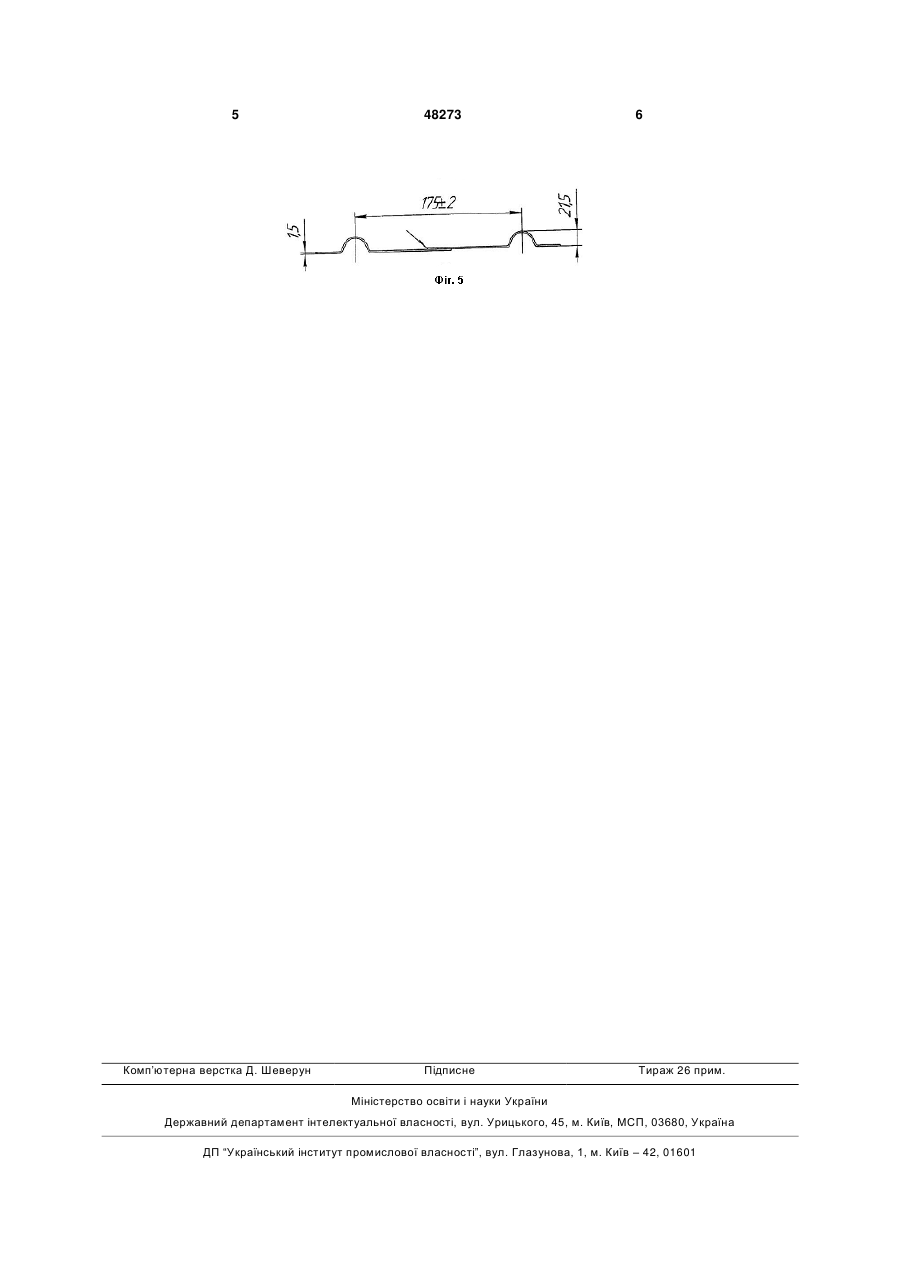

Установка для складання та зварювання листових полотнищ, що містить портал, горизонталь 3 ня точних розмірів між гофрами зварюваних листів. По всій довжині горизонтальної несучої балки 3 розміщені рівномірно пневмоприжими 11 (фіг, 1), що забезпечують щільне прилягання напускового з'єднання в районі накладення шва до мідної підкладки 12 (фіг. 4) На несучій балці 9 робочого столу 6 розташована мідна підкладка 12 і встановлені, залежно від довжини гофрованих листових полотнищ, два механізми 10 для встановлення точних розмірів між гофрами . Механізм 10 для встановлення точних розмірів між гофрами містить кронштейн 13 фіксатор 14 розміру між гофрами зварюваних листових полотнищ на осі обертання 15, регульований упор 16 і гвинт 17 для закріплення механізму 10 для встановлення точних розмірів між гофрами зварюваних листів на несучій балці 9 робочого столу 6 (фіг, 3,4). Установка для складання та зварювання і гофрованих листових полотнищ функціонує наступним чином. Зварювальний автомат 5 встановлюється є початок зварного шва, пневмоприжими 11 відведені у вихідне положення, механізми 10 встановлення точних розмірів між гофрами зварюваних листів підняті. Потім мостовим краном на робочий стіл 6 по черзі укладаються гофровані листові полотнища, які за допомогою механізму 7 для переміщення листів переміщаються в зону зварювання до упорів. За допомогою механізму 10 для встановлення точного розміру між гофрами зварюваних 48273 4 полотнищ встановлюється необхідний розмір між ±2 гофрами стикуємих листів рівного 175 мм, внаслідок чого напусткове з'єднання розміщується на мідній підкладці 12. Механізм 10 встановлення точного розміру між гофрами зварюваних полотнищ працює таким чином: залежно від довжини зварюваних полотнищ встановлюється на несучу балку 9 робочого столу 6 і закріплюється за допомогою гвинта 17, фіксатор 14 опускається у нижнє положення на стикуємі листи западинами на гофри зварюваних листів. Закінчивши розкладку і базування листів, з пульта управління зварювального автомата 5 подається команда, і зварювальний автомат 5 переміщається у початок зварного шва. Під впливом пневмоприжимів 11 напусткове з'єднання щільно притискається до мідної підкладки 12. Після притиснення листів пневмоприжимами 11 механізми 10 встановлення точного розміру між гофрами зварюваних полотнищ повертають у вихідне положення Після зварювання полотнища з пульта управління зварювального автомата 5 подається сигнал на підйом притискних елементів 11 і повернення зварювального автомата 5 в початкове положення. Зварене полотнище за допомогою механізму 7 для переміщення листів переміщається на робочий стіл 6 і знімається з установки за допомогою мостового крана. Джерело нформації: 1. В.И.Приходько "Комплексная механизация и автоматизация производства сварных конструкций в вагоностроении" - том 2, Полтава 1999г., 427с. 5 Комп’ютерна верстка Д. Шеверун 48273 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
