Установка для штампування гофрованих листових оболонок
Формула / Реферат
1. Установка для штампування гофрованих листових оболонок безупинно з рулону, що містить рулонорозмотувач з рулоном, валки, штамп, домкрат, раму, тягнучий пристрій, пружини, шарніри, упор, яка відрізняється тим, що матриця і пуансон штампа з'єднані з однієї сторони шарнірно, а з іншого боку - з можливістю зближення і видалення, їхні формуючі поверхні мають три різні зони, поступово формуючі профіль оболонок та їхній подовжній радіус.
2. Установка за п. 1, яка відрізняється тим, що частини пуансона з'єднуються пружинами й опускаються послідовно від середини до країв, а на формуючих поверхнях матриці і пуансона передбачені кульові виступи і відповідні їм прорізи з максимальною глибиною в нижній частині профілю оболонки.
Текст

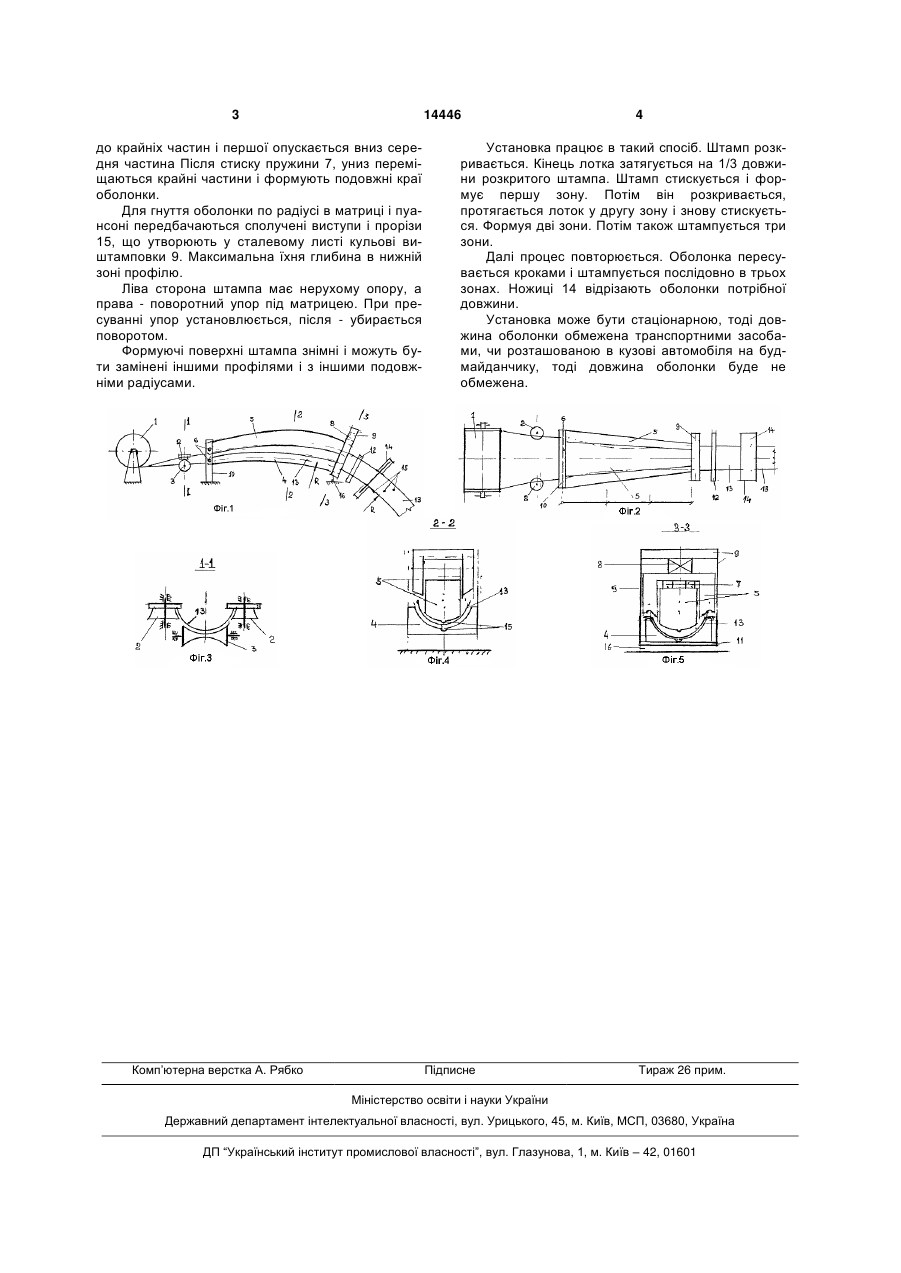

1. Установка для штампування гофрованих листових оболонок безупинно з рулону, що містить рулонорозмотувач з рулоном, валки, штамп, домкрат, раму, тягнучий пристрій, пружини, шарніри, упор, яка відрізняється тим, що матриця і пуансон штампа з'єднані з однієї сторони шарнірно, а з 3 14446 до крайніх частин і першої опускається вниз середня частина Після стиску пружини 7, униз переміщаються крайні частини і формують подовжні краї оболонки. Для гнуття оболонки по радіусі в матриці і пуансоні передбачаються сполучені виступи і прорізи 15, що утворюють у сталевому листі кульові виштамповки 9. Максимальна їхня глибина в нижній зоні профілю. Ліва сторона штампа має нерухому опору, а права - поворотний упор під матрицею. При пресуванні упор установлюється, після - убирається поворотом. Формуючі поверхні штампа знімні і можуть бути замінені іншими профілями і з іншими подовжніми радіусами. Комп’ютерна верстка А. Рябко 4 Установка працює в такий спосіб. Штамп розкривається. Кінець лотка затягується на 1/3 довжини розкритого штампа. Штамп стискується і формує першу зону. Потім він розкривається, протягається лоток у другу зону і знову стискується. Формуя дві зони. Потім також штампується три зони. Далі процес повторюється. Оболонка пересувається кроками і штампується послідовно в трьох зонах. Ножиці 14 відрізають оболонки потрібної довжини. Установка може бути стаціонарною, тоді довжина оболонки обмежена транспортними засобами, чи розташованою в кузові автомобіля на будмайданчику, тоді довжина оболонки буде не обмежена. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for stamping corrugated sheet shells
Назва патенту російськоюУстановка для штамповки гофрированных листовых оболочек
МПК / Мітки
МПК: B21D 13/00
Мітки: листових, установка, штампування, оболонок, гофрованих
