Вагонетка
Номер патенту: 48272
Опубліковано: 10.03.2010
Автори: Губачева Лариса Олександрівна, Голубенко Олександр Леонідович, Андреєв Олександр Олександрович
Формула / Реферат
Вагонетка, що містить кузов, який з'єднаний з рамою за допомогою опорних поверхонь і спирається на додаткову опорну раму кузова, букси, які жорстко закріплені боковою стороною до поперечної балки рами і спираються на колісну пару, яка відрізняється тим, що кузов виконано по типу бункера, вагонетку також обладнано спеціальним приводним механізмом, що містить кінцевик, приводну зірочку, встановлену на вихідному валу черв'ячного редуктора, черв'ячне колесо якого за допомогою муфти з'єднується з валом приводного електричного двигуна постійного струму, натяжну пружину і натяжну зірочку, з'єднані з ланцюгом, обидва кінці якого закріплено по обох верхніх сторонах кузова.
Текст

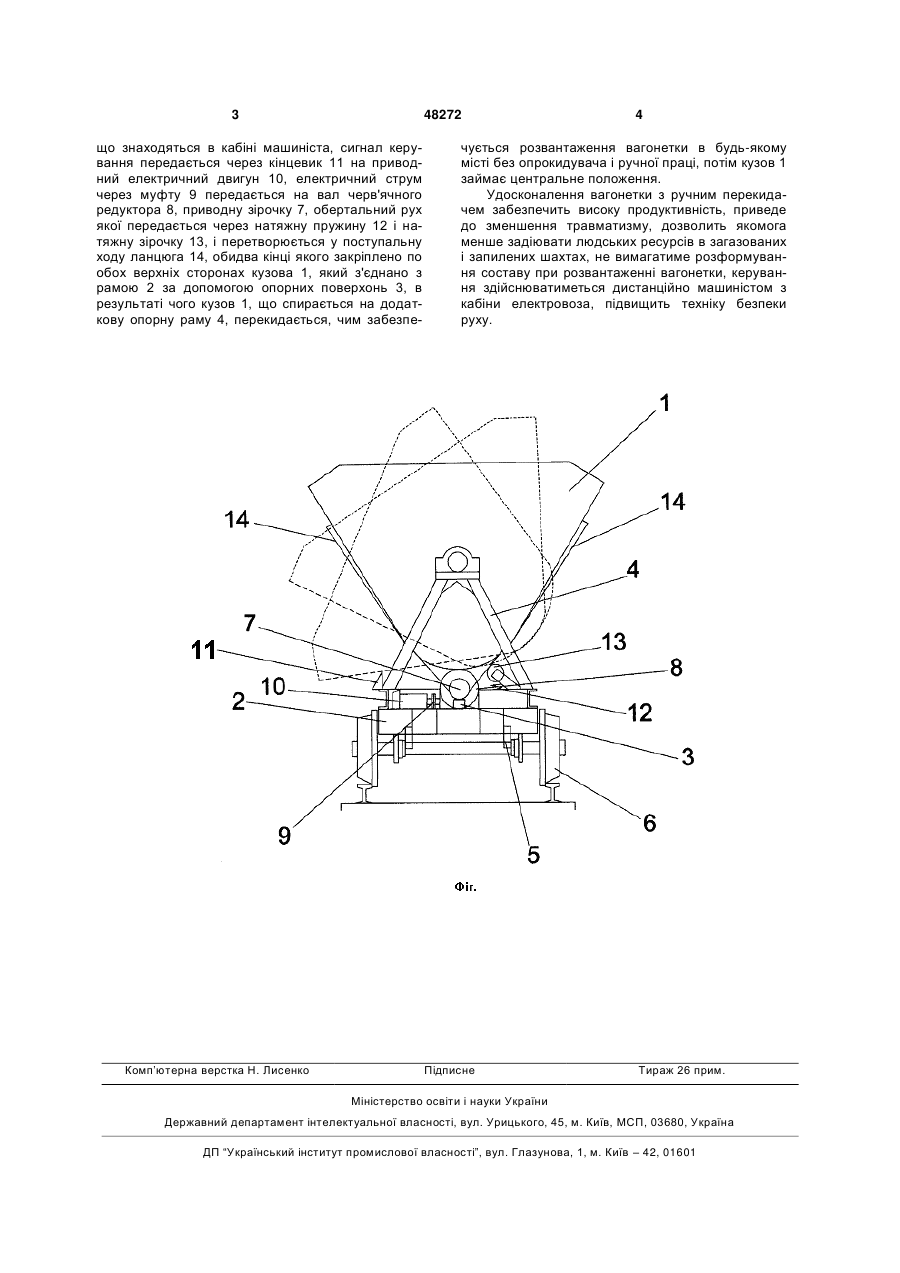

Вагонетка, що містить кузов, який з'єднаний з рамою за допомогою опорних поверхонь і спирається на додаткову опорну раму кузова, букси, які 3 48272 що знаходяться в кабіні машиніста, сигнал керування передається через кінцевик 11 на приводний електричний двигун 10, електричний струм через муфту 9 передається на вал черв'ячного редуктора 8, приводну зірочку 7, обертальний рух якої передається через натяжну пружину 12 і натяжну зірочку 13, і перетворюється у поступальну ходу ланцюга 14, обидва кінці якого закріплено по обох верхніх сторонах кузова 1, який з'єднано з рамою 2 за допомогою опорних поверхонь 3, в результаті чого кузов 1, що спирається на додаткову опорну раму 4, перекидається, чим забезпе Комп’ютерна верстка Н. Лиcенко 4 чується розвантаження вагонетки в будь-якому місті без опрокидувача і ручної праці, потім кузов 1 займає центральне положення. Удосконалення вагонетки з ручним перекидачем забезпечить високу продуктивність, приведе до зменшення травматизму, дозволить якомога менше задіювати людських ресурсів в загазованих і запилених шахтах, не вимагатиме розформування составу при розвантаженні вагонетки, керування здійснюватиметься дистанційно машиністом з кабіни електровоза, підвищить техніку безпеки руху. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTruck
Автори англійськоюHolubenko Oleksandr Leonidovych, Hubacheva Larysa Oleksandrivna, Andreiev Oleksandr Oleksandrovych
Назва патенту російськоюВагонетка
Автори російськоюГолубенко Александр Леонидович, Губачева Лариса Александровна, Андреев Александр Александрович
МПК / Мітки
МПК: B61D 11/00
Мітки: вагонетка
