Розподільник

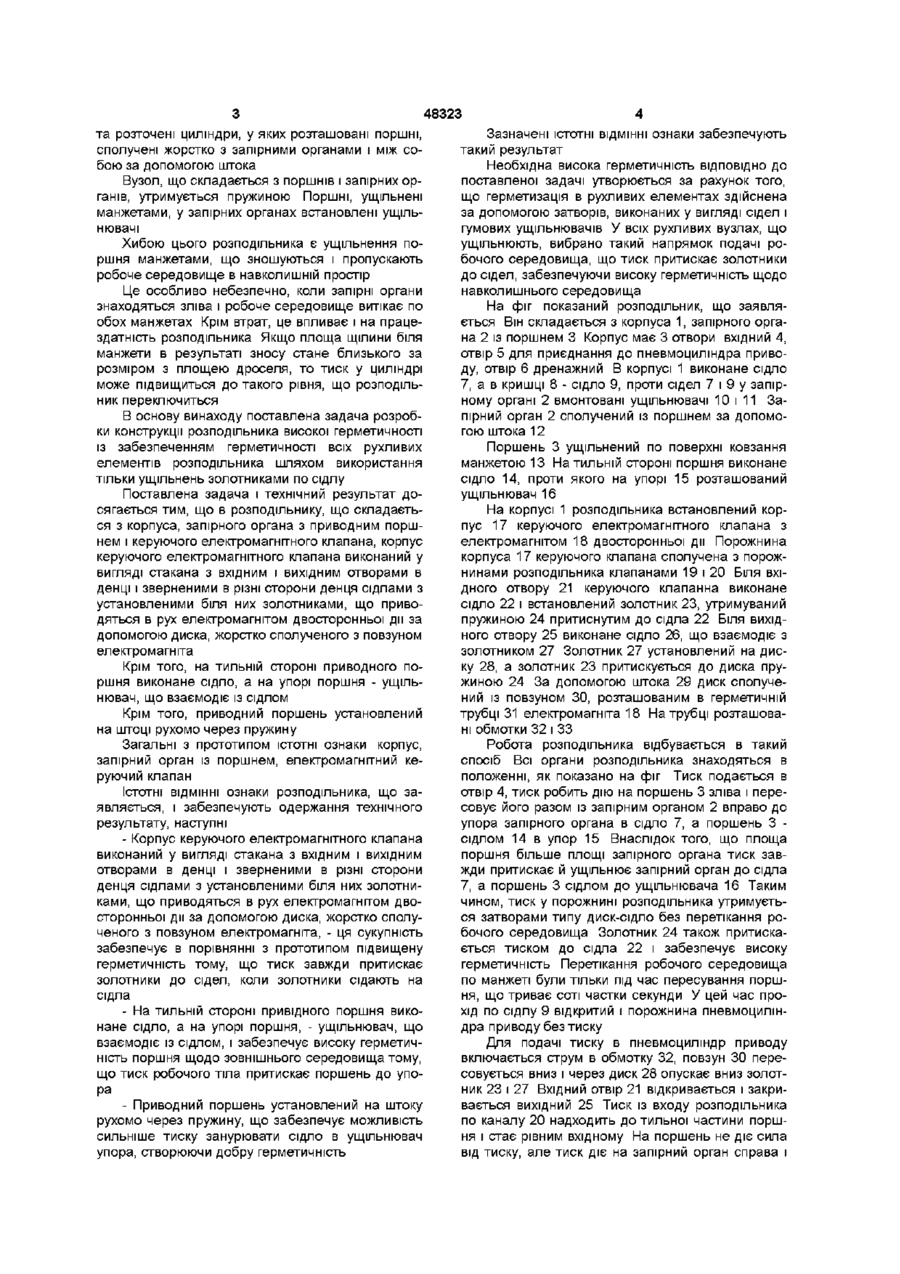

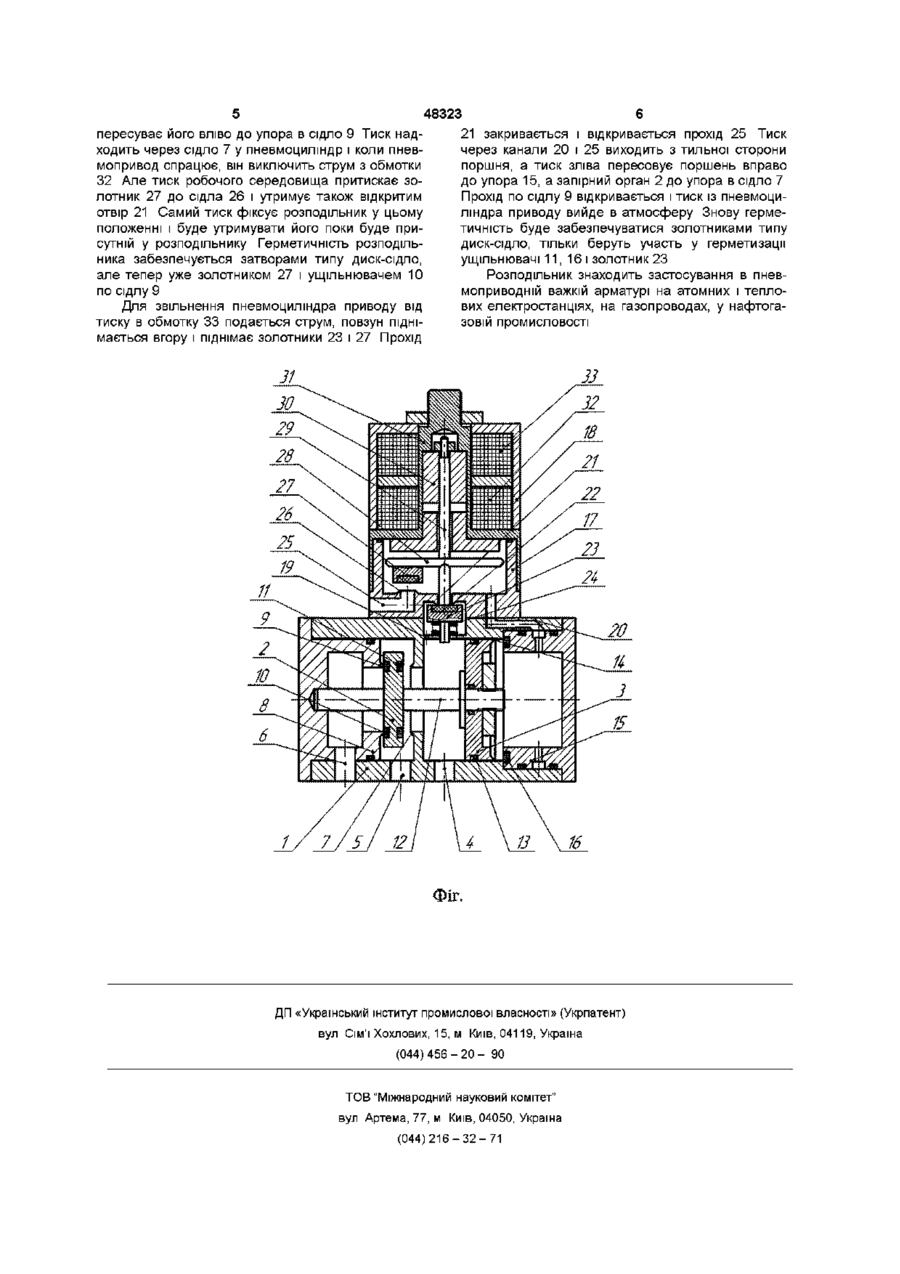

1 Розподільник, ЩО складається з корпуса, запірного органа з привідним поршнем і керуючого електромагнітного клапана, який відрізняється тим, що корпус керуючого електромагнітного клапана виконаний у вигляді стакана з вхідним і вихідним отворами в денці і зверненими в різні боки денця сідлами з установленими біля них золотниками, що приводяться в рух електромагнітом двосторонньої дії за допомогою диска, жорстко сполученого з повзуном електромагніту 2 Розподільник за П 1, який відрізняється тим, що на тильному боці привідного поршня виконане сідло, а на упорі поршня - ущільнювач для взаємодії із сідлом 3 Розподільник за ПП 1 І 2, який відрізняється тим, що привідний поршень установлений на штоці рухомо через пружину У залежності від того, із якої сторони подається на поршень тиск робочого середовища для переключення, запірні органи подають робоче середовище в пневмопривід або випускають його в дренаж Подача робочого середовища до поршня здійснюється двома електромагнітними клапанами, один із яких подає тиск на поршень, а інший випускає тиск у дренаж У розподільнику тиск робочого середовища увесь час діє на поршень з одного боку і тому необхідно поршень робити герметичним щодо зовнішнього простору Для цього застосована манжета Хибою приведеного розподільника є забезпечення герметичності щодо зовнішнього середовища за допомогою рухливої манжети, що зношується або може бути ушкоджена твердими частками, занесеними робочим середовищем Поява перетікання через манжету може призвести до помилкової роботи розподільника і втраті робочого середовища Відомий розподільник фірми Непоп [2], прийнятий у якості прототипу Розподільник складається з корпуса і електромагнітних клапанів У корпусі виконано чотири штуцери штуцер для подачі робочого середовища, штуцери дренажні, штуцер для підключення пневмоциліндра приводу У корпусі виконані сідла О со сч со 00 48323 та розточені циліндри, у яких розташовані поршні, сполучені жорстко з запірними органами і між собою за допомогою штока Вузол, що складається з поршнів і запірних органів, утримується пружиною Поршні, ущільнені манжетами, у запірних органах встановлені ущільнювачі Хибою цього розподільника є ущільнення поршня манжетами, що зношуються і пропускають робоче середовище в навколишній простір Це особливо небезпечно, коли запірні органи знаходяться зліва і робоче середовище витікає по обох манжетах Крім втрат, це впливає і на працездатність розподільника Якщо площа щілини біля манжети в результаті зносу стане близького за розміром з площею дроселя, то тиск у циліндрі може підвищиться до такого рівня, що розподільник переключиться В основу винаходу поставлена задача розробки конструкції розподільника високої герметичності із забезпеченням герметичності всіх рухливих елементів розподільника шляхом використання тільки ущільнень золотниками по сідлу Поставлена задача і технічний результат досягається тим, що в розподільнику, що складається з корпуса, запірного органа з приводним поршнем і керуючого електромагнітного клапана, корпус керуючого електромагнітного клапана виконаний у вигляді стакана з вхідним і вихідним отворами в денці і зверненими в різні сторони денця сідлами з установленими біля них золотниками, що приводяться в рух електромагнітом двосторонньої дії за допомогою диска, жорстко сполученого з повзуном електромагніта Крім того, на тильній стороні приводного поршня виконане сідло, а на упорі поршня - ущільнювач, що взаємодіє із сідлом Крім того, приводний поршень установлений на штоці рухомо через пружину Загальні з прототипом ІСТОТНІ ознаки корпус, запірний орган із поршнем, електромагнітний керуючий клапан Істотні ВІДМІННІ ознаки розподільника, що заявляється, і забезпечують одержання технічного результату, наступні - Корпус керуючого електромагнітного клапана виконаний у вигляді стакана з вхідним і вихідним отворами в денці і зверненими в різні сторони денця сідлами з установленими біля них золотниками, що приводяться в рух електромагнітом двосторонньої дії за допомогою диска, жорстко сполученого з повзуном електромагніта, - ця сукупність забезпечує в порівнянні з прототипом підвищену герметичність тому, що тиск завжди притискає золотники до сідел, коли золотники сідають на сідла - На тильній стороні привідного поршня виконане сідло, а на упорі поршня, - ущільнювач, що взаємодіє із сідлом, і забезпечує високу герметичність поршня щодо зовнішнього середовища тому, що тиск робочого тіла притискаєпоршень до упора - Приводний поршень установлений на штоку рухомо через пружину, що забезпечує можливість сильніше тиску занурювати сідло в ущільнювач упора, створюючи добру герметичність Зазначені ІСТОТНІ ВІДМІННІ ознаки забезпечують такий результат Необхідна висока герметичність ВІДПОВІДНО ДО поставленої задачі утворюється за рахунок того, що герметизація в рухливих елементах здійснена за допомогою затворів, виконаних у вигляді сідел і гумових ущільнювачів У всіх рухливих вузлах, що ущільнюють, вибрано такий напрямок подачі робочого середовища, що тиск притискає золотники до сідел, забезпечуючи високу герметичність щодо навколишнього середовища На фіг показаний розподільник, що заявляється Він складається з корпуса 1, запірного органа 2 із поршнем 3 Корпус має 3 отвори вхідний 4, отвір 5 для приєднання до пневмоциліндра приводу, отвір 6 дренажний В корпусі 1 виконане сідло 7, а в кришці 8 - сідло 9, проти сідел 7 і 9 у запірному органі 2 вмонтовані ущільнювачі 10 і 11 Запірний орган 2 сполучений із поршнем за допомогою штока 12 Поршень 3 ущільнений по поверхні ковзання манжетою 13 На тильній стороні поршня виконане сідло 14, проти якого на упорі 15 розташований ущільнювач 16 На корпусі 1 розподільника встановлений корпус 17 керуючого електромагнітного клапана з електромагнітом 18 двосторонньої дії Порожнина корпуса 17 керуючого клапана сполучена з порожнинами розподільника клапанами 19 і 20 Біля вхідного отвору 21 керуючого клапанна виконане сідло 22 і встановлений золотник 23, утримуваний пружиною 24 притиснутим до сідла 22 Біля вихідного отвору 25 виконане сідло 26, що взаємодіє з золотником 27 Золотник 27 установлений на диску 28, а золотник 23 притискується до диска пружиною 24 За допомогою штока 29 диск сполучений із повзуном ЗО, розташованим в герметичній трубці 31 електромагніта 18 На трубці розташовані обмотки 32 і 33 Робота розподільника відбувається в такий спосіб Всі органи розподільника знаходяться в положенні, як показано на фіг Тиск подається в отвір 4, тиск робить дію на поршень 3 зліва і пересовує його разом із запірним органом 2 вправо до упора запірного органа в сідло 7, а поршень 3 сідлом 14 в упор 15 Внаслідок того, що площа поршня більше площі запірного органа тиск завжди притискає й ущільнює запірний орган до сідла 7, а поршень 3 сідлом до ущільнювача 16 Таким чином, тиск у порожнині розподільника утримується затворами типу диск-сідло без перетікання робочого середовища Золотник 24 також притискається тиском до сідла 22 і забезпечує високу герметичність Перетікання робочого середовища по манжеті були тільки під час пересування поршня, що триває соті частки секунди У цей час прохід по сідлу 9 відкритий і порожнина пневмоциліндра приводу без тиску Для подачі тиску в пневмоциліндр приводу включається струм в обмотку 32, повзун ЗО пересовується вниз і через диск 28 опускає вниз золотник 23 і 27 Вхідний отвір 21 відкривається і закривається вихідний 25 Тиск із входу розподільника по каналу 20 надходить до тильної частини поршня і стає рівним вхідному На поршень не діє сила від тиску, але тиск діє на запірний орган справа і 48323 пересуває його вліво до упора в сідло 9 Тиск надходить через сідло 7 у пневмоциліндр і коли пневмопривод спрацює, він виключить струм з обмотки 32 Але тиск робочого середовища притискає золотник 27 до сідла 26 і утримує також відкритим отвір 21 Самий тиск фіксує розподільник у цьому положенні і буде утримувати його поки буде присутній у розподільнику Герметичність розподільника забезпечується затворами типу диск-сідло, але тепер уже золотником 27 і ущільнювачем 10 по сідлу 9 Для звільнення пневмоциліндра приводу від тиску в обмотку 33 подається струм, повзун піднімається вгору і піднімає золотники 23 і 27 Прохід 21 закривається і відкривається прохід 25 Тиск через канали 20 і 25 виходить з тильної сторони поршня, а тиск зліва пересовує поршень вправо до упора 15, а запірний орган 2 до упора в сідло 7 Прохід по сідлу 9 відкривається і тиск із пневмоциліндра приводу вийде в атмосферу Знову герметичність буде забезпечуватися золотниками типу диск-сідло, тільки беруть участь у герметизації ущільнювачі 11, 16 і золотник 23 Розподільник знаходить застосування в пневмоприводній важкій арматурі на атомних і теплових електростанціях, на газопроводах, у нафтогазовій промисловості Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
