Сховище для силосу

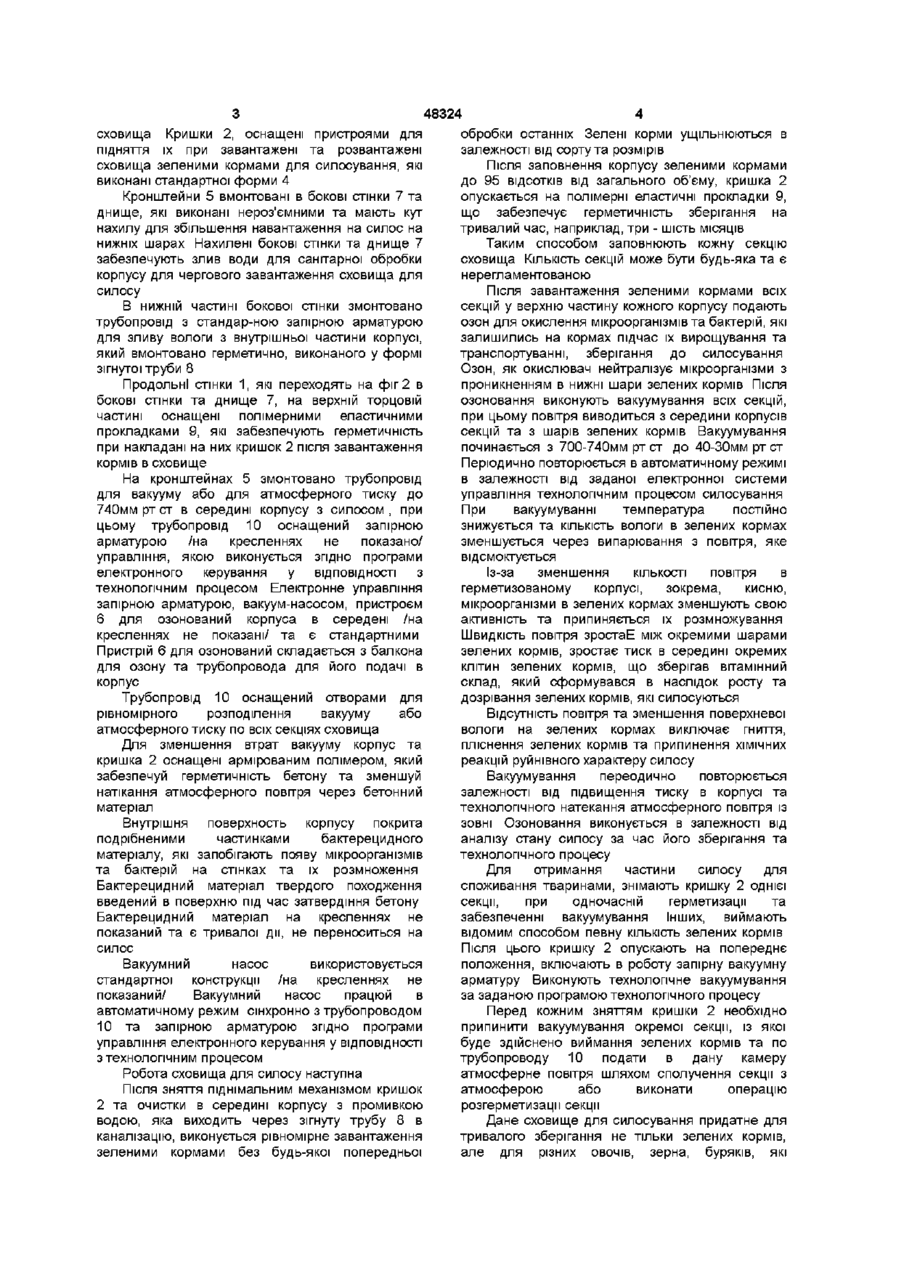

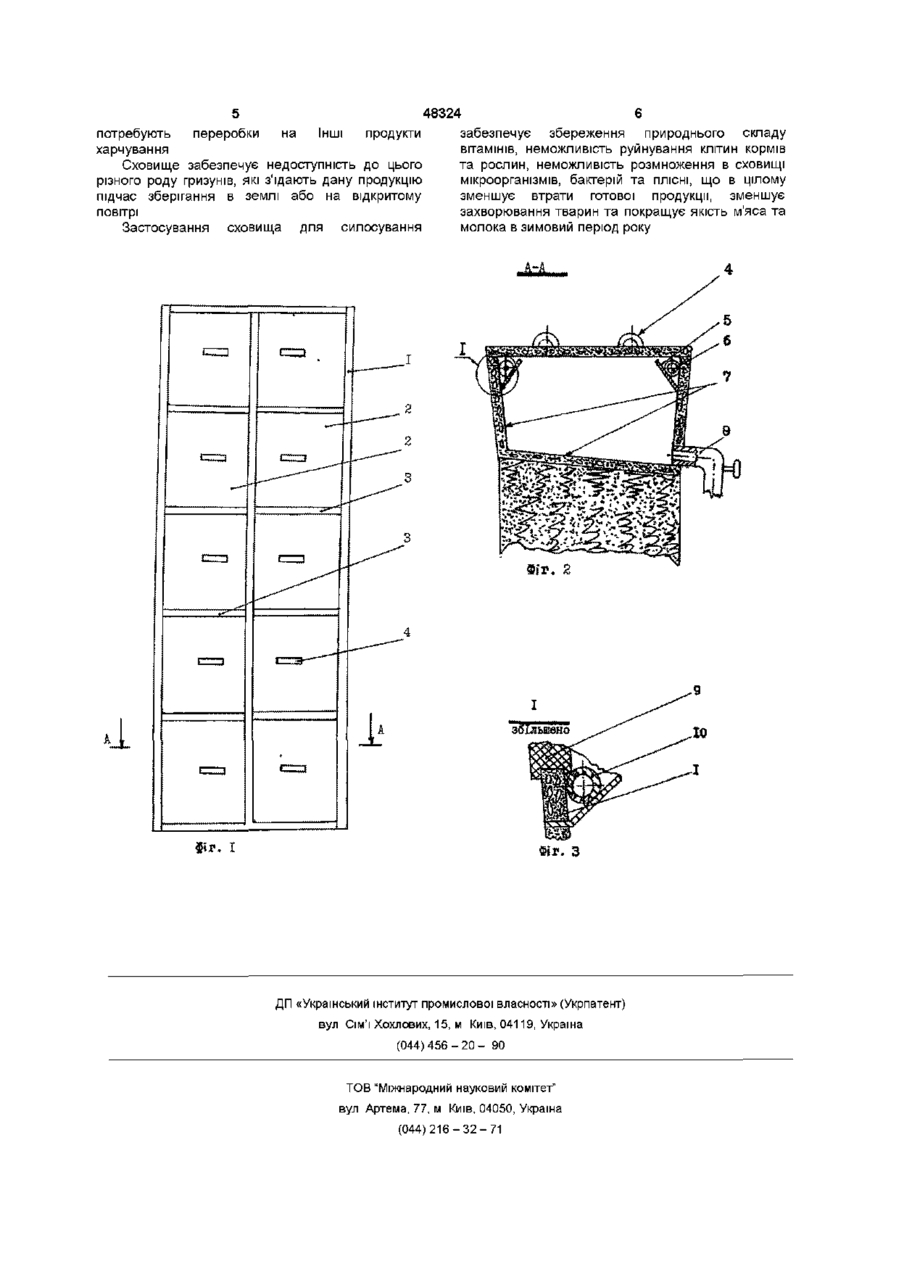

1 Сховище для силосу, що включає корпус з перегородками, окремо змонтований вакуумний агрегат, з'єднаний з трубопроводами, яке відрізняється тим, що трубопроводи для створення вакууму змонтовані в середині корпусу та оснащені запірною арматурою для постійного підтримання вакууму або атмосферного тиску з автоматичним управлінням технологічним процесом 2 Сховище для силосу за п 1, яке відрізняється тим, що корпус виготовлений із бетонного матеріалу з бактерицидними властивостями 3 Сховище для силосу за пп 1, 2, яке відрізняється тим, що бокові стінки та днище корпусу виконані з нахилом 4 Сховище для силосу за пп 1, 2 та 3, яке відрізняється тим, що корпус та кришка армовані полімером 5 Сховище для силосу за пп 1, 2, 3 та 4, яке відрізняється тим, що воно оснащене пристроєм для озонування в середині корпусу озоном Винахід відноситься до сільського господарства та може бути використаний в тваринництва для тривалого зберігання зелених кормів в технології силосування в бетонні бункери Відоме технічне рішення пристрій для стерілізацм продуктів, який містить, зокрема, корпус з перегородками, окремо змонтований вакуумний агрегат, з'єднаний з трубопроводами, запірну арматуру, засоби подачі стеріалізуючого газу, засоби контролю температури, тиску, вакууму, вологості /див патент США №5 702 669, кл А61 L 9/00, 1997/ - прототип Недоліком даного технічного рішення є те, що при відкритому силосуванні зелених кормів недопустима подача в нижню частину корпусу стерилізуючого газу, при цьому відбувається руйнування вітамінів, підвищується температура силосу, активізується природ ня система руйнування лужно-кислого середовище кормів, підвищується внутрішній тиск в клітинах кормів, підвищується температура кормів, що вимагає довготривалого контролю за вологістю, КІЛЬКІСТЮ мікроорганізмів, бактерій в силосі, що приводить до непридатності силосу для споживання тваринами та повного руйнування вітамінного складу кормів створення сховища для силосу, включаючого в себе корпус з перегородками, окремо змонтований вакуумний агрегат, з'єднаний з трубопроводами, кришку, ВІДМІННИМИ Е наявність в середені корпусу трубопроводів для створення вакууму, оснащених запірною арматурою для постійного підтримання вакууму або атмосферного тиску з автоматичним управлінням технологічним процесом, при цьому корпус виготовлений із бетонного матеріалу з бактероцидними властивостями, бокові стінки та днище виконані з нахилом, одночасно корпус та кришка армовані полімером, додатково корпус в середині оснащений для озонований силосу Технічний результат, який досягається при використанні винаходу - повне збереження природнього складу вітамінів в кормах, зменшення температури силосу та близької до природньої, неможливість руйнування клітин кормів, неможливість розмноження в сховищі мікроорганізмів, бактерій та ПЛІСНІ На фіг 1 показано сховище для силосу загальний вигляд, на фіг 2- розріз А-А фіг 1, на фіг 3 - збільшення виноски 1 фіг 2 Сховище для силосу складається з поздовжньої стінки 1, кришок 2, поперечних перегородок 3, які разом утворюють корпус В основу винаходу поставлено задачу о СО 00 48324 сховища Кришки 2, оснащені пристроями для підняття їх при завантажені та розвантажені сховища зеленими кормами для силосування, які виконані стандартної форми 4 Кронштейни 5 вмонтовані в бокові стінки 7 та днище, які виконані нероз'ємними та мають кут нахилу для збільшення навантаження на силос на нижніх шарах Нахилені бокові стінки та днище 7 забезпечують злив води для санітарної обробки корпусу для чергового завантаження сховища для силосу В нижній частині бокової стінки змонтовано трубопровід з стандар-ною запірною арматурою для зливу вологи з внутрішньої частини корпусі, який вмонтовано герметично, виконаного у формі зігнутої труби 8 ПродольнІ стінки 1, які переходять на фіг 2 в бокові стінки та днище 7, на верхній торцовій частині оснащені полімерними еластичними прокладками 9, які забезпечують герметичність при накладані на них кришок 2 після завантаження кормів в сховище На кронштейнах 5 змонтовано трубопровід для вакууму або для атмосферного тиску до 740мм рт ст в середині корпусу з силосом, при цьому трубопровід 10 оснащений запірною арматурою /на кресленнях не показано/ управління, якою виконується згідно програми електронного керування у ВІДПОВІДНОСТІ З технологічним процесом Електронне управління запірною арматурою, вакуум-насосом, пристроєм 6 для озонований корпуса в середені /на кресленнях не показані/ та є стандартними Пристрій 6 для озонований складається з балкона для озону та трубопровода для його подачі в корпус Трубопровід 10 оснащений отворами для рівномірного розподілення вакууму або атмосферного тиску по всіх секціях сховища Для зменшення втрат вакууму корпус та кришка 2 оснащені армірованим полімером, який забезпечуй герметичність бетону та зменшуй натікання атмосферного повітря через бетонний матеріал Внутрішня поверхность корпусу покрита подрібненими частинками бактерецидного матеріалу, які запобігають появу мікроорганізмів та бактерій на стінках та їх розмноження Бактерецидний матеріал твердого походження введений в поверхню під час затвердіння бетону Бактерецидний матеріал на кресленнях не показаний та є тривалої дії, не переноситься на силос Вакуумний насос використовується стандартної конструкції /на кресленнях не показаний/ Вакуумний насос працюй в автоматичному режим сінхронно з трубопроводом 10 та запірною арматурою згідно програми управління електронного керування у ВІДПОВІДНОСТІ з технологічним процесом Робота сховища для силосу наступна Після ЗНЯТТЯ піднімальним механізмом кришок 2 та очистки в середині корпусу з промивкою водою, яка виходить через зігнуту трубу 8 в каналізацію, виконується рівномірне завантаження зеленими кормами без будь-якої попередньої обробки останніх Зелені корми ущільнюються в залежності від сорту та розмірів Після заповнення корпусу зеленими кормами до 95 ВІДСОТКІВ від загального об'єму, кришка 2 опускається на полімерні еластичні прокладки 9, що забезпечує герметичність зберігання на тривалий час, наприклад, три - шість МІСЯЦІВ Таким способом заповнюють кожну секцію сховища КІЛЬКІСТЬ секцій може бути будь-яка та є нерегламентованою Після завантаження зеленими кормами всіх секцій у верхню частину кожного корпусу подають озон для окислення мікроорганізмів та бактерій, які залишились на кормах підчас їх вирощування та транспортуванні, зберігання до силосування Озон, як окислювач нейтралізує мікроорганізми з проникненням в нижні шари зелених кормів Після озоновання виконують вакуумування всіх секцій, при цьому повітря виводиться з середини корпусів секцій та з шарів зелених кормів Вакуумування починається з 700-740мм рт ст до 40-30мм рт ст Періодично повторюється в автоматичному режимі в залежності від заданої електронної системи управління технологічним процесом силосування При вакуумуванні температура постійно знижується та КІЛЬКІСТЬ ВОЛОГИ В зелених кормах зменшується через випарювання з повітря, яке відсмоктується Із-за зменшення КІЛЬКОСТІ повітря в герметизованому корпусі, зокрема, кисню, мікроорганізми в зелених кормах зменшують свою активність та припиняється їх розмножування Швидкість повітря зростаЕ між окремими шарами зелених кормів, зростає тиск в середині окремих клітин зелених кормів, що зберігав вітамінний склад, який сформувався в наслідок росту та дозрівання зелених кормів, які силосуються Відсутність повітря та зменшення поверхневої вологи на зелених кормах виключає гниття, пліснення зелених кормів та припинення ХІМІЧНИХ реакцій руйнівного характеру силосу Вакуумування переодично повторюється залежності від підвищення тиску в корпусі та технологічного натекання атмосферного повітря із зовні Озоновання виконується в залежності від аналізу стану силосу за час його зберігання та технологічного процесу Для отримання частини силосу для споживання тваринами, знімають кришку 2 однієї секції, при одночасній герметизації та забезпеченні вакуумування Інших, виймають відомим способом певну КІЛЬКІСТЬ зелених кормів Після ЦЬОГО кришку 2 опускають на попереднє положення, включають в роботу запірну вакуумну арматуру Виконують технологічне вакуумування за заданою програмою технологічного процесу Перед кожним зняттям кришки 2 необхідно припинити вакуумування окремої секції, із якої буде здійснено виймання зелених кормів та по трубопроводу 10 подати в дану камеру атмосферне повітря шляхом сполучення секції з атмосферою або виконати операцію розгерметизації секції Дане сховище для силосування придатне для тривалого зберігання не тільки зелених кормів, але для різних овочів, зерна, буряків, які 48324 потребують переробки на Інші продукти харчування Сховище забезпечує недоступність до цього різного роду гризунів, які з'їдають дану продукцію підчас зберігання в землі або на відкритому повітрі Застосування сховища для силосування забезпечує збереження природнього складу вітамінів, неможливість руйнування клітин кормів та рослин, неможливість розмноження в сховищі мікроорганізмів, бактерій та ПЛІСНІ, що в цілому зменшує втрати готової продукції, зменшує захворювання тварин та покращує якість м'яса та молока в зимовий період року ьшШштттю г™:""! і 1 Фіг. і—і І—л іг. І ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
