Пропорційний розподільник

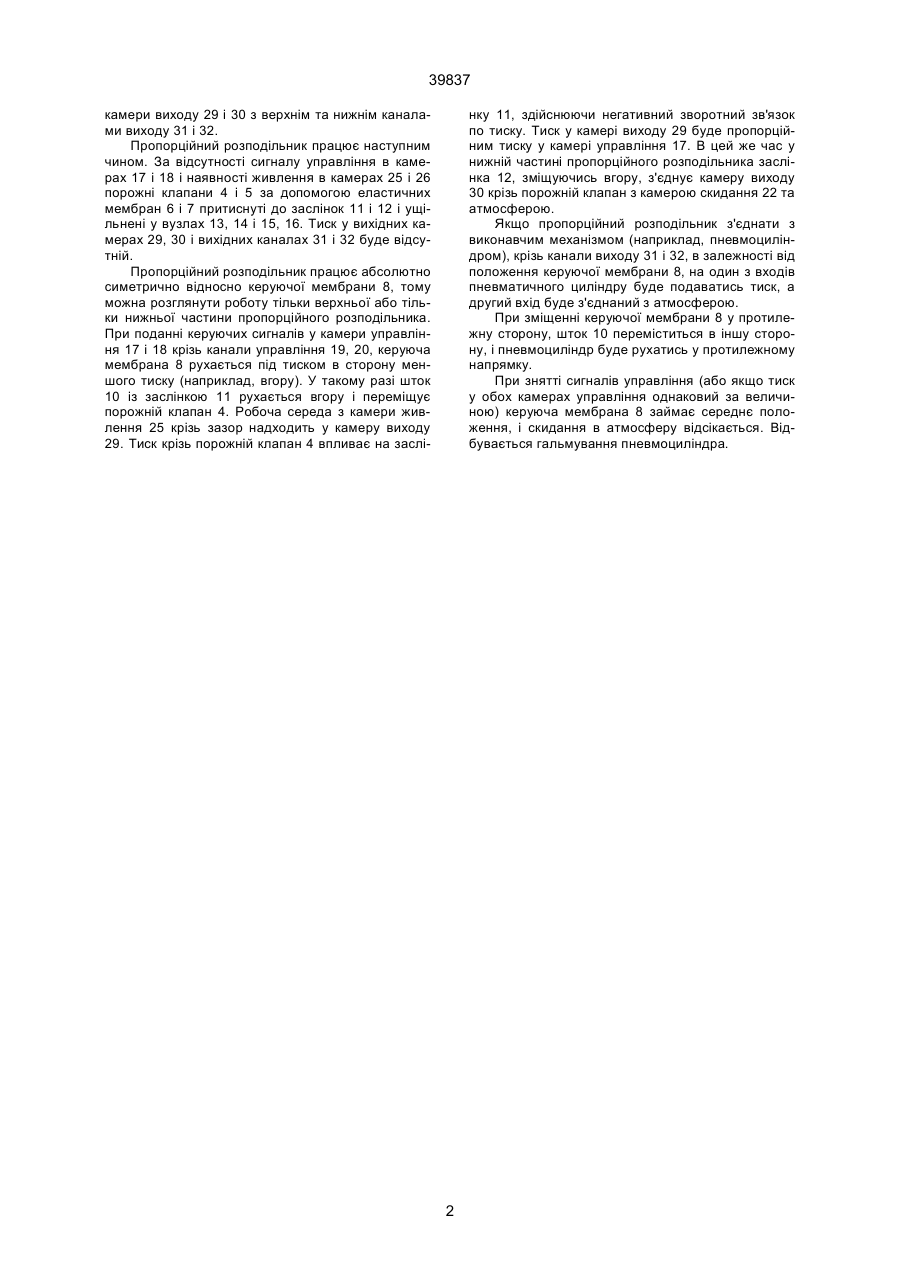

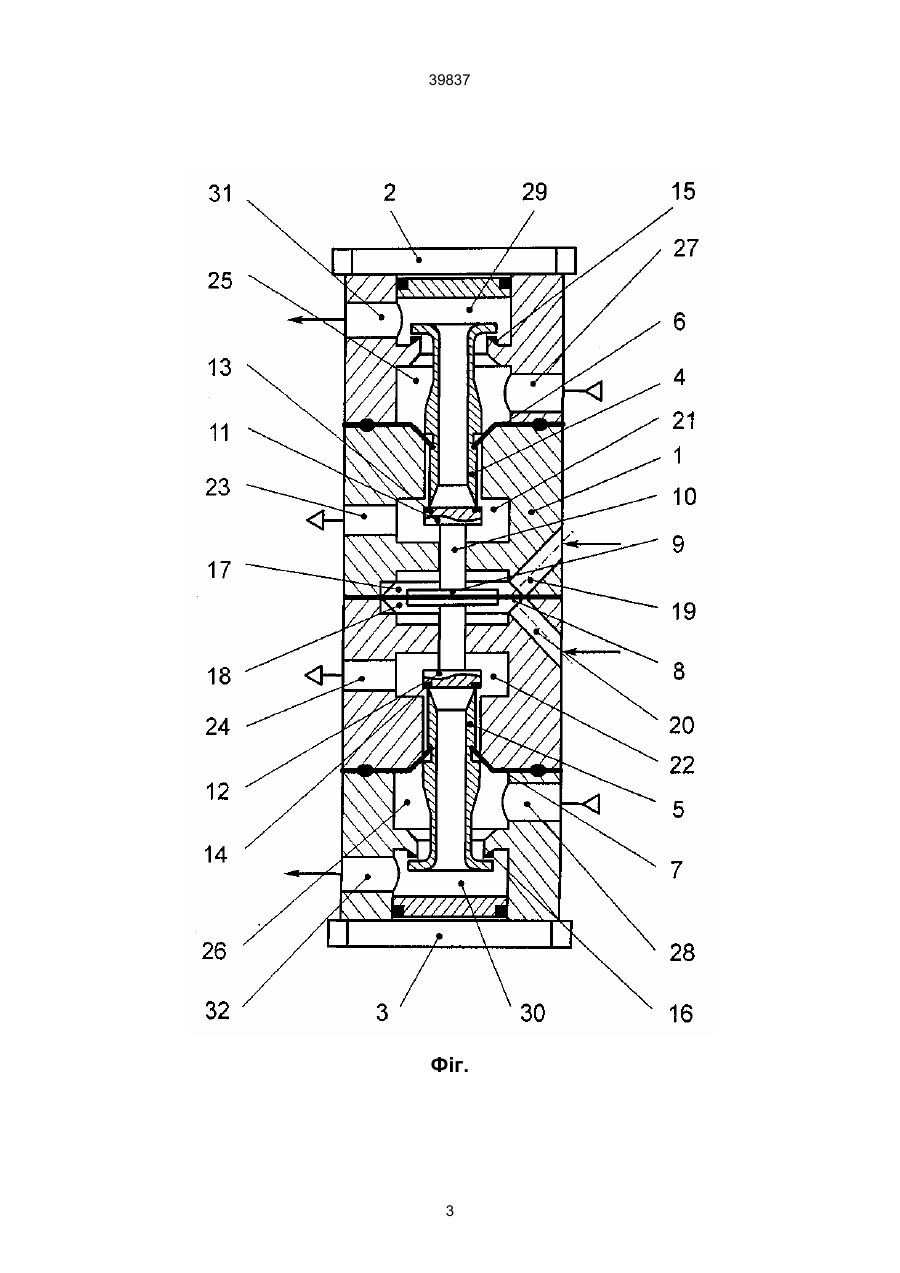

Пропорційний розподільник, що містить розташовані в корпусі дві еластичні мембрани, на 39837 камери виходу 29 і 30 з верхнім та нижнім каналами виходу 31 і 32. Пропорційний розподільник працює наступним чином. За відсутності сигналу управління в камерах 17 і 18 і наявності живлення в камерах 25 і 26 порожні клапани 4 і 5 за допомогою еластичних мембран 6 і 7 притиснуті до заслінок 11 і 12 і ущільнені у вузлах 13, 14 і 15, 16. Тиск у вихідних камерах 29, 30 і вихідних каналах 31 і 32 буде відсутній. Пропорційний розподільник працює абсолютно симетрично відносно керуючої мембрани 8, тому можна розглянути роботу тільки верхньої або тільки нижньої частини пропорційного розподільника. При поданні керуючих сигналів у камери управління 17 і 18 крізь канали управління 19, 20, керуюча мембрана 8 рухається під тиском в сторону меншого тиску (наприклад, вгору). У такому разі шток 10 із заслінкою 11 рухається вгору і переміщує порожній клапан 4. Робоча середа з камери живлення 25 крізь зазор надходить у камеру виходу 29. Тиск крізь порожній клапан 4 впливає на заслі нку 11, здійснюючи негативний зворотний зв'язок по тиску. Тиск у камері виходу 29 буде пропорційним тиску у камері управління 17. В цей же час у нижній частині пропорційного розподільника заслінка 12, зміщуючись вгору, з'єднує камеру виходу 30 крізь порожній клапан з камерою скидання 22 та атмосферою. Якщо пропорційний розподільник з'єднати з виконавчим механізмом (наприклад, пневмоциліндром), крізь канали виходу 31 і 32, в залежності від положення керуючої мембрани 8, на один з входів пневматичного циліндру буде подаватись тиск, а другий вхід буде з'єднаний з атмосферою. При зміщенні керуючої мембрани 8 у протилежну сторону, шток 10 переміститься в іншу сторону, і пневмоциліндр буде рухатись у протилежному напрямку. При знятті сигналів управління (або якщо тиск у обох камерах управління однаковий за величиною) керуюча мембрана 8 займає середнє положення, і скидання в атмосферу відсікається. Відбувається гальмування пневмоциліндра. 2 39837 Фіг. 3 39837 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
