Гідро-(пневмо-) розподільник
Номер патенту: 38110
Опубліковано: 15.05.2001
Автори: Баранов Віталій Юрійович, Величко Вадим Михайлович, Мальцев Ярослав Іванович, Сьомін Дмитро Олександрович
Формула / Реферат
1.Гідро - (пнемо -) розподільник, що складається з корпуса, каналів живлення, зливу і керування, який відрізняється тим, що в ньому установлено два корпуси, розташовані на плиті, кожний із яких містить два вихрових клапани, з'єднаних послідовно.
2. Гідро - (пнемо -) розподільник по п. 1, який відрізняється тим, що кожний вихровий клапан має два вихідних канали і наділений парою дифузорів.
3. Гідро - (пнемо -) розподільник по п. 1, який відрізняється тим, що канали живлення і зливу двох корпусів з'єднані паралельно.
Текст

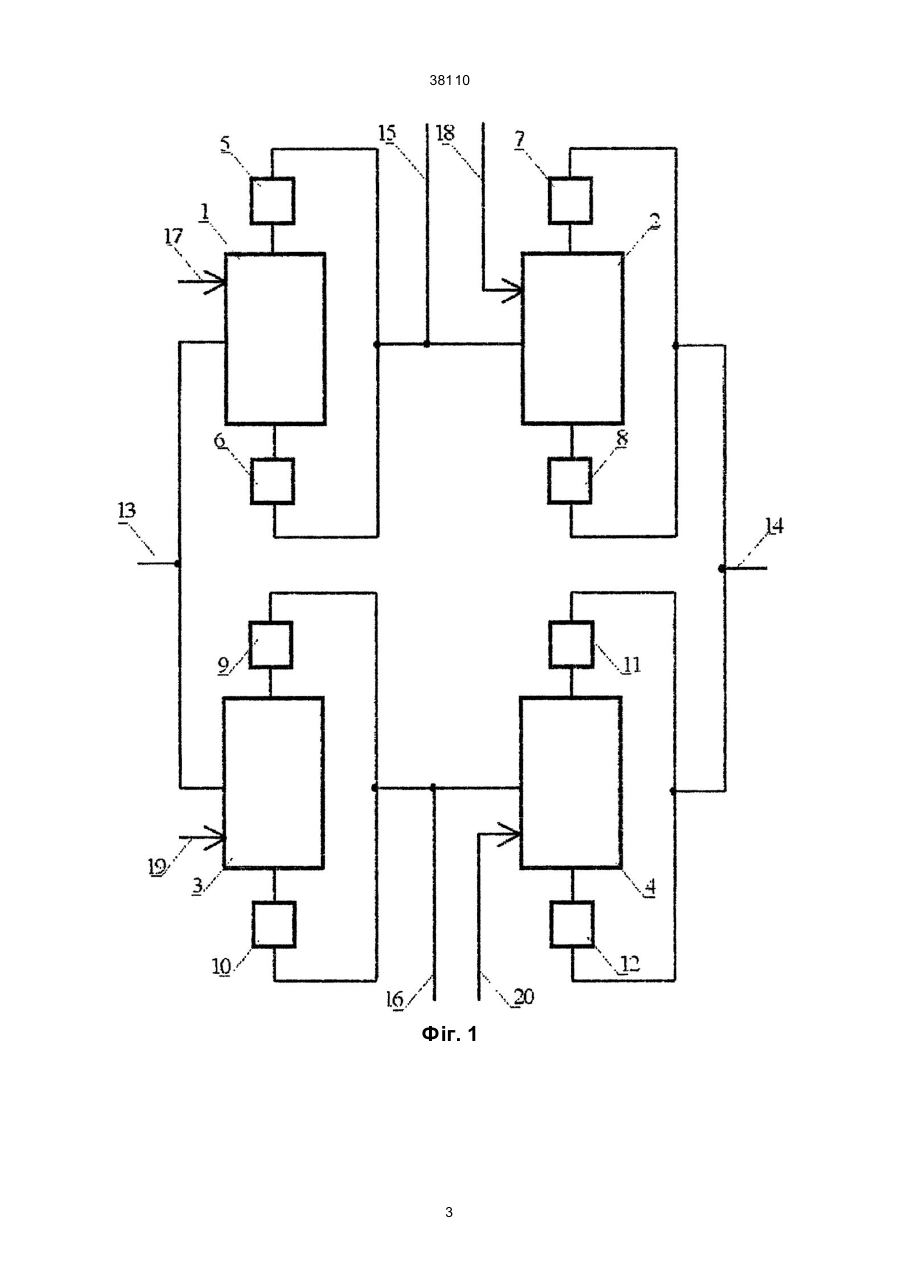

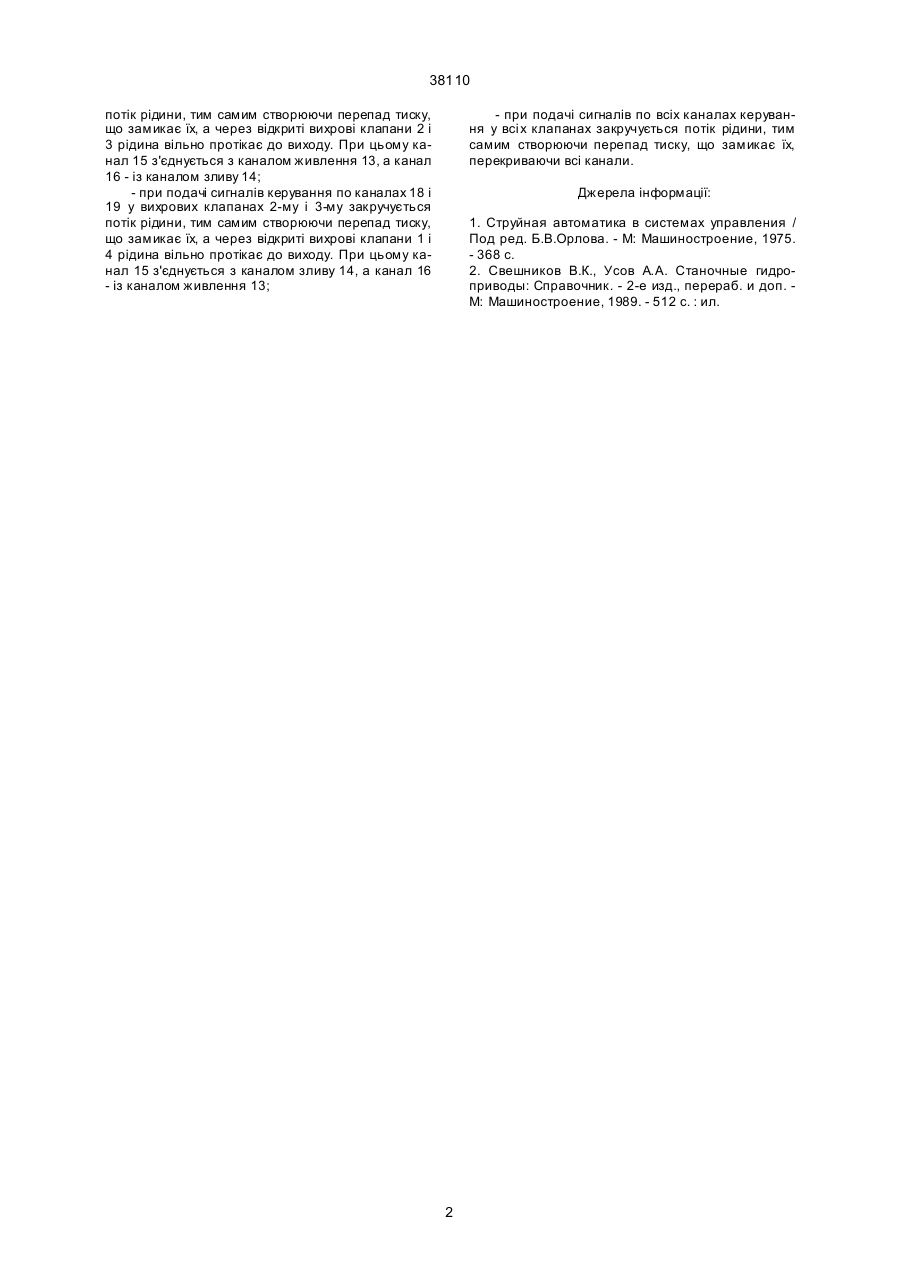

1. Гідро-(пневмо-) розподільник, що складається з корпусу, каналів живлення, зливу і керу 38110 потік рідини, тим самим створюючи перепад тиску, що замикає їх, а через відкриті вихрові клапани 2 і 3 рідина вільно протікає до виходу. При цьому канал 15 з'єднується з каналом живлення 13, а канал 16 - із каналом зливу 14; - при подачі сигналів керування по каналах 18 і 19 у вихрових клапанах 2-му і 3-му закручується потік рідини, тим самим створюючи перепад тиску, що замикає їх, а через відкриті вихрові клапани 1 і 4 рідина вільно протікає до виходу. При цьому канал 15 з'єднується з каналом зливу 14, а канал 16 - із каналом живлення 13; - при подачі сигналів по всіх каналах керування у всі х клапанах закручується потік рідини, тим самим створюючи перепад тиску, що замикає їх, перекриваючи всі канали. Джерела інформації: 1. Струйная автоматика в системах управления / Под ред. Б.В.Орлова. - М: Машиностроение, 1975. - 368 с. 2. Свешников В.К., Усов А.А. Станочные гидроприводы: Справочник. - 2-е изд., перераб. и доп. М: Машиностроение, 1989. - 512 с. : ил. 2 38110 Фіг. 1 3 38110 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-(pneumo-) dispenser
Автори англійськоюSiomin Dmytro Oleksandrovych, Maltsev Yaroslav Ivanovych, Baranov Vitalii Yuriiovych, Velychko Vadym Mykhailovych
Назва патенту російськоюГидро-(пневмо-) распределитель
Автори російськоюСемин Дмитрий Александрович, Мальцев Ярослав Иванович, Баранов Виталий Юрьевич, Величко Вадим Михайлович
МПК / Мітки
МПК: F15B 13/02, F01L 5/00
Мітки: гідро-(пневмо, розподільник
