Вібраційний електронасос
Формула / Реферат
1. Вібраційний електронасос, що містить корпус з двох частин, в порожнині якого розташований електромагнітний вібратор зі штоком, на якому закріплені амортизатор та дископодібний поршень, камера всмоктування з вхідними отворами та зворотним клапаном, який відрізняється тим, що верхня частина корпуса виконана рознімною, рознім скріплюється гвинтовою сполукою.
2. Вібраційний електронасос по п. 1, який відрізняється тим, що амортизатор виконаний з порожниною усередині.
3. Вібраційний електронасос по п. 1, який відрізняється тим, що якір вібратора розташований в порожнині амортизатора.
4. Вібраційний електронасос по п. 1, який відрізняється тим, що у верхній частині корпуса розташований електромагніт збільшених розмірів, який дозволяє повністю зайняти порожнину верхньої частини корпусу до камери виходу рідини.
Текст

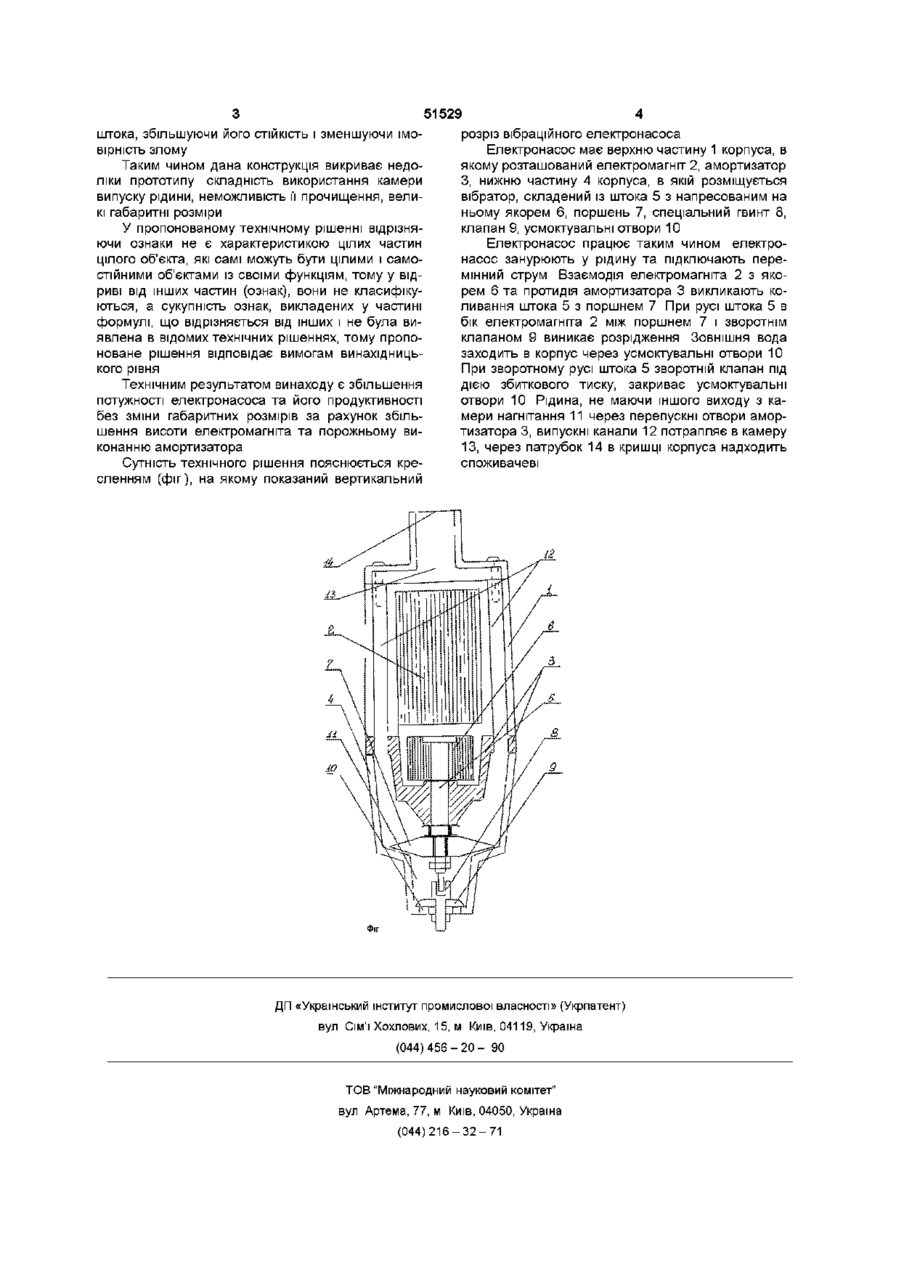

1 Вібраційний електронасос, що містить корпус з двох частин, в порожнині якого розташований електромагнітний вібратор зі штоком, на якому закріплені амортизатор та дископодібний поршень, камера всмоктування з вхідними отворами та зворотним клапаном, який відрізняється тим, що верхня частина корпуса виконана рознімною, рознім скріплюється гвинтовою сполукою 2 Вібраційний електронасос по п 1, який відрізняється тим, що амортизатор виконаний з порожниною усередині 3 Вібраційний електронасос по п 1, який відрізняється тим, що якір вібратора розташований в порожнині амортизатора 4 Вібраційний електронасос по п 1, який відрізняється тим, що у верхній частині корпуса розташований електромагніт збільшених розмірів, який дозволяє повністю зайняти порожнину верхньої частини корпусу до камери виходу рідини Винахід відноситься до насособудування, зокрема до електронасосів побутових вібраційних, які застосовуються для підняття і перекачки води з колодязів та свердловин, поливів садів та городів Відомий вібраційний електронасос, в якому у робочому стані всмоктувальний пристрій розташований в нижній частині електронасоса, а електромагніт у верхній його частині Це такі насоси, як "Струмок" Харківського заводу "Електромашина" (Див "Інструкцію з експлуатації МУМД 06 282 006 ИЕБВ-012-40-У5") Недоліком відомого насоса є те, що канал для видачі рідини від камери нагнітання до вихідного патрубка знаходиться в ТІЛІ корпуса на одній із його сторін, тобто осторонь від осі насоса Це запобігає достатньому і рівномірному охолодженню електромагніта, обумовлює несиметричне навантаження на якір та шток, що зменшує надійність і ресурс роботи чи ДОВГОВІЧНІСТЬ насоса Розташування в одній частиш корпуса якоря вібратора та електромагніта не дозволяє збільшити потужність електронасоса, а, ВІДПОВІДНО, подачу рідини Найбільш близьким за технічною суттю до запропонованого рішення, прийнятим за прототип, є насос побутовий вібраційний БІП Київського ПП "Марко+" (Див "Керівництво по експлуатації БВ0.2-40-У5) Недоліком відомого електронасоса є складність обробки вихідного патрубка, нероз'ємна камера збору вихідної рідини, кути на місцях з'єд нання вихідних каналів насоса з вихідною камерою, що сприяє замулюванню каналів та камери виходу рідини та призводить до передчасного виходу зі строю насоса В основу винаходу поставлена задача збільшення потужності насоса при високій його надійності та ДОВГОВІЧНОСТІ із збереженням мінімальних розмірів у поперечному розрізі, що дозволяє використовувати електронасос при найменшому діаметрі свердловин Поставлена задача вирішується тим, що у відомому вібраційному насосі, корпус якого складається з двох частин верхньої - з електромагнітом, нижньої - з вібратором, поряд із збільшенням камери нагнітання створюється камера виходу рідини у вигляді кришки із центральним випускним патрубком, закріпленої сполукою на гвинтах, з верхньою частиною корпуса, що, в свою чергу, забезпечуючи рівномірне і своєчасне охолодження електромагніта та симетричність навантаження на якір та шток, дозволяє збільшити об'єм рідини, що перекачується Роз'ємне сполучення кришки з верхньою частиною корпуса дозволяє споживачам, в разі необхідності, самостійно прочистити канали та камеру випуску рідини від мулу та інших домішок Порожня конструкція амортизатора дозволяє розмістити якір вібратора в порожнині амортизатора, що припускає збільшення електромагніта, який приводить до збільшення потужності та продуктивності насоса та зменшення довжини ю ю штока, збільшуючи його СТІЙКІСТЬ І зменшуючи імовірність злому Таким чином дана конструкція викриває недоліки прототипу складність використання камери випуску рідини, неможливість її прочищення, великі габаритні розміри У пропонованому технічному рішенні відрізняючи ознаки не є характеристикою цілих частин цілого об'єкта, які самі можуть бути цілими і самостійними об'єктами із своїми функціям, тому у відриві від інших частин (ознак), вони не класифікуються, а сукупність ознак, викладених у частині формулі, що відрізняється від інших і не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимогам винахідницького рівня Технічним результатом винаходу є збільшення потужності електронасоса та його продуктивності без зміни габаритних розмірів за рахунок збільшення висоти електромагніта та порожньому виконанню амортизатора Сутність технічного рішення пояснюється кресленням (фіг), на якому показаний вертикальний 51529 розріз вібраційного електронасоса Електронасос має верхню частину 1 корпуса, в якому розташований електромагніт 2, амортизатор З, нижню частину 4 корпуса, в якій розміщується вібратор, складений із штока 5 з напресованим на ньому якорем 6, поршень 7, спеціальний гвинт 8, клапан 9, усмоктувальні отвори 10 Електронасос працює таким чином електронасос занурюють у рідину та підключають перемінний струм Взаємодія електромагніта 2 з якорем 6 та протидія амортизатора 3 викликають коливання штока 5 з поршнем 7 При русі штока 5 в бік електромагніта 2 між поршнем 7 і зворотнім клапаном 9 виникає розрідження Зовнішня вода заходить в корпус через усмоктувальні отвори 10 При зворотному русі штока 5 зворотній клапан під дією збиткового тиску, закриває усмоктувальні отвори 10 Рідина, не маючи іншого виходу з камери нагнітання 11 через перепускні отвори амортизатора 3, випускні канали 12 потрапляє в камеру 13, через патрубок 14 в кришці корпуса надходить споживачеві ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration electric pump
Назва патенту російськоюВибрационный электронасос
МПК / Мітки
МПК: F04F 7/00
Мітки: вібраційний, електронасос
