Пристосування для кріплення неметалевих волокон у захваті машини для механічних випробувань

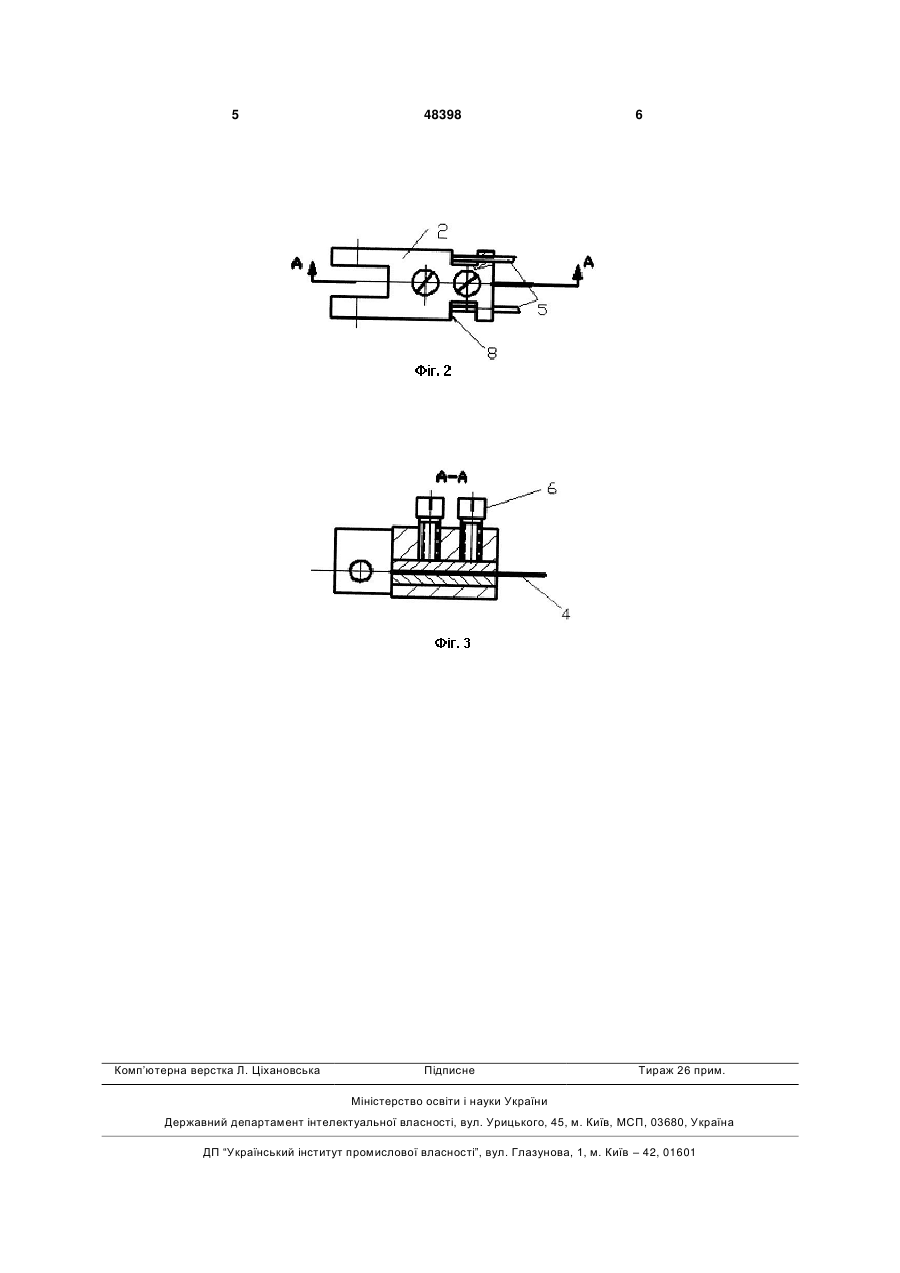

Пристосування для кріплення неметалевих волокон у захваті машини для механічних випробувань, що виконане у вигляді плити, одна части 3 масштабний ефект, тобто, збільшенням середньо статистичного значення границі міцності волокна (стрижня) при одночасному зменшенні його перерізу. Масштабний ефект використовують у волокнистих композитах, наприклад, у склопластику, який можна представити, як каркас із скляних волокон (ниток), що скріплені епоксидною смолою. Цей ефект є мірилом якості виготовлення волокна і може бути використаний для контролю технологічного процесу. У основу пропонованої корисної моделі поставлена задача створення такого пристосування для кріплення неметалевих волокон у захваті машини для механічних випробувань, яке б дозволило виконувати випробування тонкого волокна з можливістю визначення залежності його міцності від довжини в широкому діапазоні температур, так званого масштабного ефекту. Поставлена задача вирішується за рахунок створення умов для зменшення виникнення концентрації напружень у ділянках зразків волокон на кордоні їх виходу із пристосування для кріплення неметалевих волокон у захваті машини для механічних випробувань. Поставлена задача вирішується у пропонованому пристрої, який, як і відоме пристосування для кріплення неметалевих волокон у захваті машини для механічних випробувань, виконане у вигляді плити, одна частина якої призначена для її прикріплення до захвату випробувальної машини, а друга - має ділянку для розташування на ній кінця досліджуваного волокна та пластину з напрямними, призначену для притискування за допомогою гвинтового з'єднання кінця досліджуваного волокна до поверхні плити, відповідно до корисної моделі, пристосування доповнене двома вкладишами, виготовленими з матеріалу, твердість якого менша за твердість плити і призначеними для розташування між ними кінцевої ділянки досліджуваного волокна і його фіксації між ними за допомогою гвинтового з'єднання. Пропонований пристрій дозволяє при збільшенні у декілька разів довжини зразка точніше визначати значення деформації волокна, особливо при дослідженнях в умовах високих температурах, за рахунок зменшення концентрації напружень у ділянках зразка волокна на кордоні його виходу із пристосування для кріплення неметалевих волокон у захваті машини для механічних випробувань. Суть пропонованої корисної моделі пояснюється графічними матеріалами, де: на Фіг.1 - показано вид спереду на пропонова 48398 4 не пристосування; на Фіг.2 - показано вид зверху на пропоноване пристосування; на Фіг.3 - показано вид А-А з Фіг.2. Пристосування для кріплення неметалевих волокон у захваті машини для механічних випробувань, виконане у вигляді плити, одна частина 1 якої призначена для її прикріплення до захвату випробувальної машини (не показано), а друга 2 має отвір 3 для розташування на ньому кінця досліджуваного волокна 4 та напрямні 5, призначені для притискування за допомогою двох гвинтів 6 і відповідного різьблення у частині 2 плити кінця досліджуваного волокна 4. Пристосування забезпечене двома вкладишами 7, виготовленими з матеріалу, твердість якого менша за твердість частини 2 плити і призначеними для розташування між ними кінцевої ділянки досліджуваного зразка волокна 3. Вкладиші 7 розташовані у пристосуванні таким чином щоб під дією гвинтів 6 забезпечити жорстке кріплення досліджуваного зразка волокна 3 у пристосуванні. Торці напрямних 5 призначені для їх обпирання на поверхню 8. Пропоноване пристосування працює так. Досліджуваний зразок волокна 3 розміщують між вкладишами 7 і затискують його гвинтами 6. В зібраному стані пристосування встановлюють в захватах випробувальної машини. При необхідності, на поверхні між вкладишами 7 наносять клей, в том числі і термостійкий. Завдяки використанню вкладишів 7, виготовлених з матеріалу, твердість якого менша за твердість частини 2 плити, вірогідність виникнення концентрації напружень у ділянках зразків волокна 3 на кордоні його виходу із пристосування є суттєво меншою ніж у пристосуванні-прототипі, що дозволяє підвищити точність визначення залежності міцності від довжини зразка тонкого волокна 3 в широкому діапазоні температур - масштабного ефекту. Окрім сказаного, пропоноване пристосування дозволяє кріпити зразок 3 в захватах окремо з використанням необхідних процедур та зберігати їх непошкодженими. Згідно пропонованому нововведенню напрямні 5 виготовлені змінними в залежності від довжини зразка потрібного волокна 3, їх готують попарно перед дослідженням і при встановленні опирають на поверхню 8. Пропонований пристрій може бути використаний при механічних випробуваннях будь-яких зразків волокон 3. 5 Комп’ютерна верстка Л. Ціхановська 48398 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
