Установка для гасіння пожежі фонтануючої свердловини

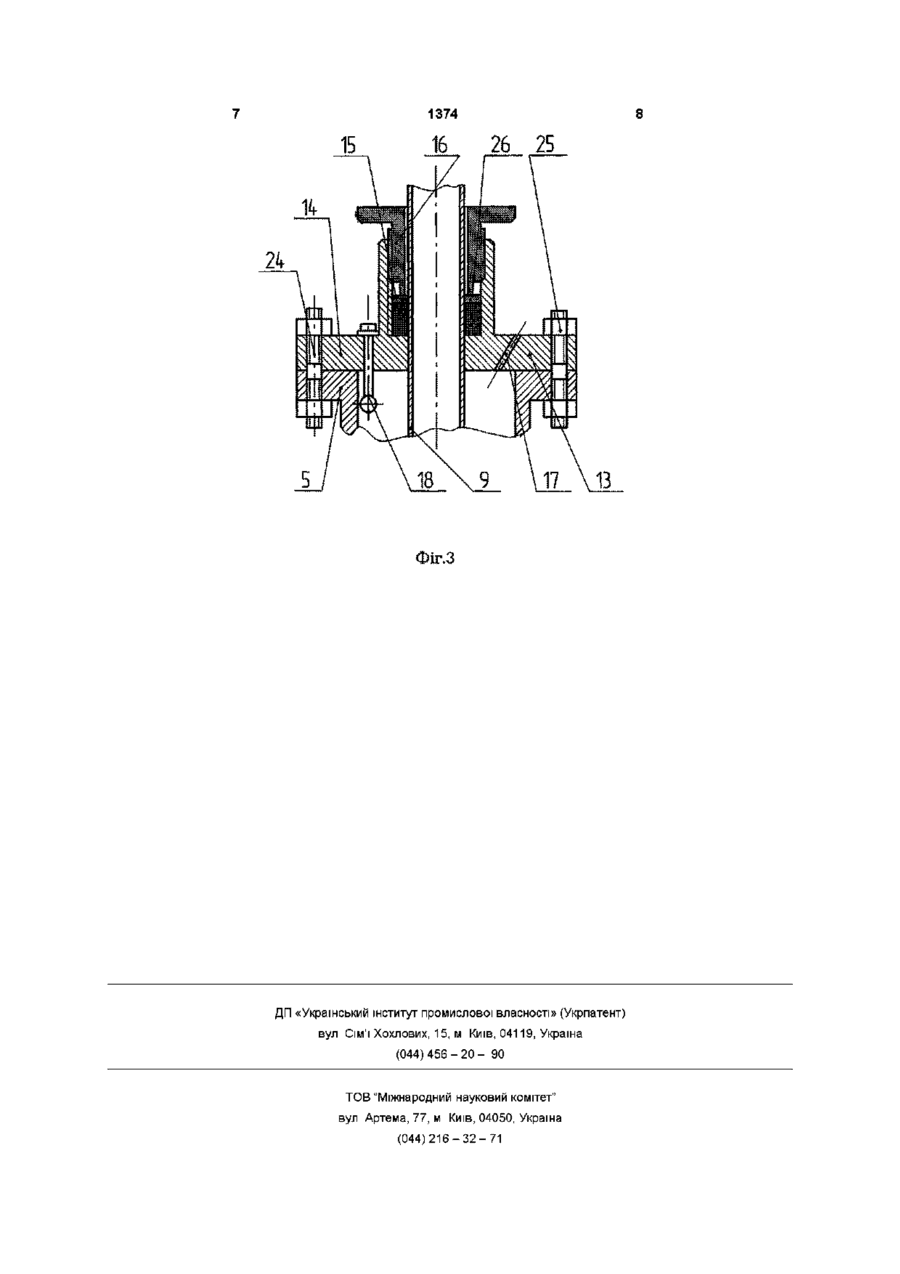

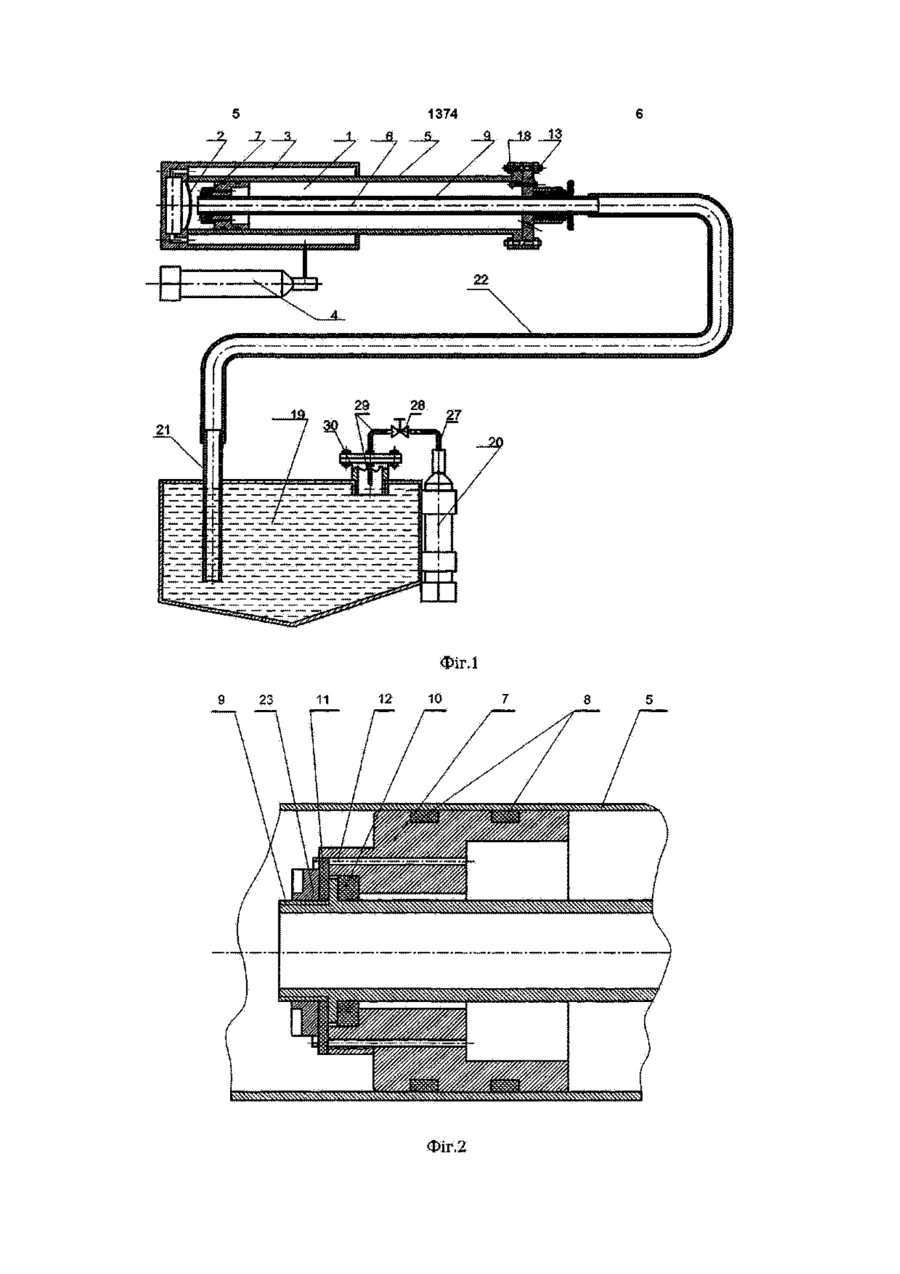

Установка для гасіння пожежі фонтануючої свердловини, яка містить розділені мембраною накопичувальну камеру з джерелом енергії та корпус, яка відрізняється тим, що установка оснащена пристроєм для завантаження і ущільнення вогнегасного порошку, який виконано у вигляді поршня з гумовими ущільненнями і порожнистого штока, поршень і порожнистий шток з єднані між собою гумовим компенсатором переміщення, поршень устаткований повітряним фільтром, в поршні рівномірно по окружності виконано осьові перепускні отвори, пристрій для завантаження і ущільнення вогнегасного порошку оснащено гальмівним пристроєм, який виконано у вигляді корпусу, на якому розташовано гумовий елемент і натискну гайку, в корпусі гальмівного пристрою виконано перепускні отвори, пристрій для завантаження і ущільнення вогнегасного порошку оснащено кінцевим вимикачем, який розташовано на корпусі гальмівного пристрою, пристрій для завантаження і ущільнення вогнегасного порошку оснащено герметичним бункером з вогнегасним порошком, бункер оснащено джерелом пневматичної енергії і сифонною трубкою, сифонна трубка з'єднана з порожнистим штоком гнучким шлангом Корисна модель відноситься до буріння і призначена для гасіння пожеж відкритих палаючих фонтанів на свердловинах Відомий пристрій для гасіння пожежі фонтануючої свердловини складається з розділених мембраною накопичувальної камери з джерелом енергії і корпусу (див а с № 1344377 ) - прототип У вказаному пристрої завантаження вогнегасного порошку (200кг) в корпус пристрою виконується вручну, шляхом насипання із МІШКІВ або лопатами із ємності, з наступним ущільненням завантаженого порошку Завантаження проводиться тривалий час, вимагає застосування масок для захисту органів дихання та зору Порошок, завантажений у пристрій ручним способом, ущільнюється незадовільно Одна із основних вимог під час гасіння пожежі на фонтануючій свердловині з використанням пристрою щільне завантаження порошку у корпус пристрою, від чого залежить дальність польоту і КІЛЬКІСТЬ порошку, що долітає до факела і приймає участь у гасінні вогню Чим щільніше завантаження вогнегасного порошку, тим далі від фонтану можливо розташовувати пристрій, що важливо під час га сіння потужних фонтанів, що мають сильне теплове випромінювання В основу корисної моделі поставлена задача удосконалення установки для гасіння пожежі на фонтануючій свердловині, у якій за рахунок спорядження установки пристроєм для завантаження і ущільнення вогнегасного порошку, забезпечується можливість механічного завантаження і рівномірного ущільнення вогнегасного порошку, що дозволяє підвищити безпеку робіт при гасінні пожежі і ефективність використання вогнегасного порошку Поставлена задача вирішується за рахунок того, що в установці для гасіння пожежі фонтануючої свердловини яка містить розділені мембраною накопичувальну камеру з джерелом енергії та корпус, новим являється те, що установка споряджена пристроєм для завантаження і ущільнення вогнегасного порошку, який виконано у вигляді поршня з гумовими ущільненнями і порожнистого штоку, поршень і порожнистий шток з'єднані поміж себе гумовим компенсатором переміщення, поршень устаткований повітряним фільтром, в поршні рівномірно по окружності виконано осьові перепускні отвори, пристрій для завантаження і 1 СО 1374 ущільнення вогнегасного порошку споряджено гальмівним пристроєм, який виконано у вигляді корпусу, на якому розташовано гумовий елемент і натискну гайку, в корпусі гальмівного пристрою виконано перепускні отвори, пристрій для завантаження і ущільнення вогнегасного порошку споряджено кінцевим вимикачем, який розташовано на корпусі гальмівного пристрою, пристрій для завантаження і ущільнення вогнегасного порошку споряджено герметичним бункером з вогнегасним порошком, бункер споряджено джерелом пневматичної енергії і сифонною трубкою, сифонна трубка з'єднана з порожнистим штоком гнучким шлангом На кресленні фіг 1 зображена схема установки для гасіння пожежі фонтануючої свердловини На кресленні фіг 2 зображено поршень На кресленні фіг 3 зображено гальмівний пристрій Установка для гасіння пожежі фонтануючої свердловини 1 (фиг 1) складається з розділеною мембраною 2 накопичувальної камери 3 з джерелом енергії 4 і корпуса 5 містить пристрій для завантаження і ущільнювання вогнегасного порошку 6 (далі за текстом - пристрій), яке містить поршень 7, який оснащений гумовими ущільненнями 8 Порожнистий шток 9 зв'язаний з поршнем 7 гумовим компенсатором переміщення 10 Повітряний фільтр 11 закріплений на поршні 9 У поршні 7 рівномірно по окружності виконані перепускні отвори 12 Пристрій оснащено гальмівним пристроєм 13 (фігЗ), який жорстко закріплений до корпусу 5 установки для гасіння пожежі фонтануючої свердловини 1 Усередині корпусу 14 гальмівного пристрою 13 розташований гумовий елемент 15, який фіксується у корпусі 14 гальмівного пристрою 13 гайкою 16 У корпусі 14 гальмівного пристрою 13 виконаний перепускний отвір 17 Пристрій містить кінцевий сигналізатор 18, який жорстко закріплений у корпусі 14 гальмівного пристрою 13 Пристрій для завантаження і ущільнювання порошку 6 оснащено герметичним бункером 19 до якого жорстко закріплено джерело пневматичної енергії 20 Сифонна трубка 21, яка закріплена у бункері 19, з'єднана з порожнистим штоком 9 гнучким шлангом 22 При допомоги гайки 23 повітряний фільтр 11 жорстко закріплений у поршні 7 Гальмівний пристрій 13 кріпіться до корпуса 5 установки для гасіння пожежі фонтануючої свердловини 1 шпильками 24 і гайками 25 Притискне кільце 26 розташовано у корпусі 24 гальмівного пристрою 13 і фіксується натискною гайкою 16 Гнучкий шланг 27 з'єднує кран 28 з джерелом пневматичної енергії 20 Кран 28 в свою чергу жорстко закріплений на патрубку 29, який установлений в заливний горловині ЗО бункера 19 Пристрій працює наступним образом при відкриванні крана 28 по гнучкому шлангу і патрубку 29, який закріплений в заливний горловині ЗО бункера 19, газ, наприклад стиснуте повітря, накачується в бункер, де створюється надлишковий тиск Під ДІЄЮ тиску газу порошок з бункеру 19 по сифонної трубці 21 надходить у гнучкий шланг 22 Через гнучкий шланг 22 порошок надходить в порожнистий шток 9 і рівномірно поширюється у порожнині, яка утворена поршнем 7 яким оснащений порожній шток 9, мембраною 2, яка розділяє накопичувальну камеру 3 з джерелом енергії 4 і внутрішньою поверхнею корпуса 5 установки для гасіння фонтануючої свердловини 1 (фиг 1) Поршень 7 оснащений повітряним фільтром 11, що перекриває отвори 12, яки виконані у поршні 7 і які перешкоджають поширенню порошку у порожнині, що утворена внутрішньої поверхнею корпуса 5 установки для гасіння фонтануючої свердловини 1, зовнішньої поверхнею порожнистого штока 9, гальмівним пристроєм 13, фільтром 7 Відфільтрований газ виходить в атмосферу через перепускний отвір 17, яке виконано у корпусі 14 гальмівного пристрою 13 Поширенню повітря між зовнішньої поверхнею поршня 7 і внутрішньої поверхнею корпуса 5 установки для гасіння фонтануючої свердловини 1 перешкоджають гумові ущільнювачі 8, а між внутрішньої поверхнею поршня 7 і зовнішньої поверхнею порожнистого штока 9 гумовий компенсатор переміщення 10, який підтискується гайкою 23 Гумовий компенсатор переміщення 10, крім герметизуючих функцій має амортизуючи функції при русі поршня 7, яке виникає при надлишку порошку у порожнині, яка утворена поршнем 7, мембраною 2 і внутрішньої поверхнею корпуса 5 установки для гасіння фонтануючої свердловини 1 В результаті цього руху відбувається заповнення порожнини, яка утворена поршнем 7, мембраною 2 і внутрішньої поверхнею установки для гасіння фонтануючої свердловини 1 При цьому поршень 7 рухаючись з порожнистим штоком 9 в сторону гальмівного пристрою 13, стосується кінцевого сигналізатора 18, який визначає повне заповнення внутрішнього об'єму корпуса 5 установки для гасіння фонтануючої свердловини 1 Гальмівний пристрій 13, що закріплений шпильками 24 і гайками 25 до корпусу 5 установки для гасіння фонтануючої свердловини 1, містить гальмівний елемент 15, який підтискується натискної гайкою 16 через притискне кільце 26 і надає гальмуюче зусилля на порожнистий шток 9, що сприяє ущільненню вогнегасного порошку 1374 9 23 ^^^^^^x^^ч^^vc>\^v^N^^^^^ Фіг.2 1374 16 26 25 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
