Установка для одержання додаткових кормів з відходів виробництва м’ясокісткового борошна

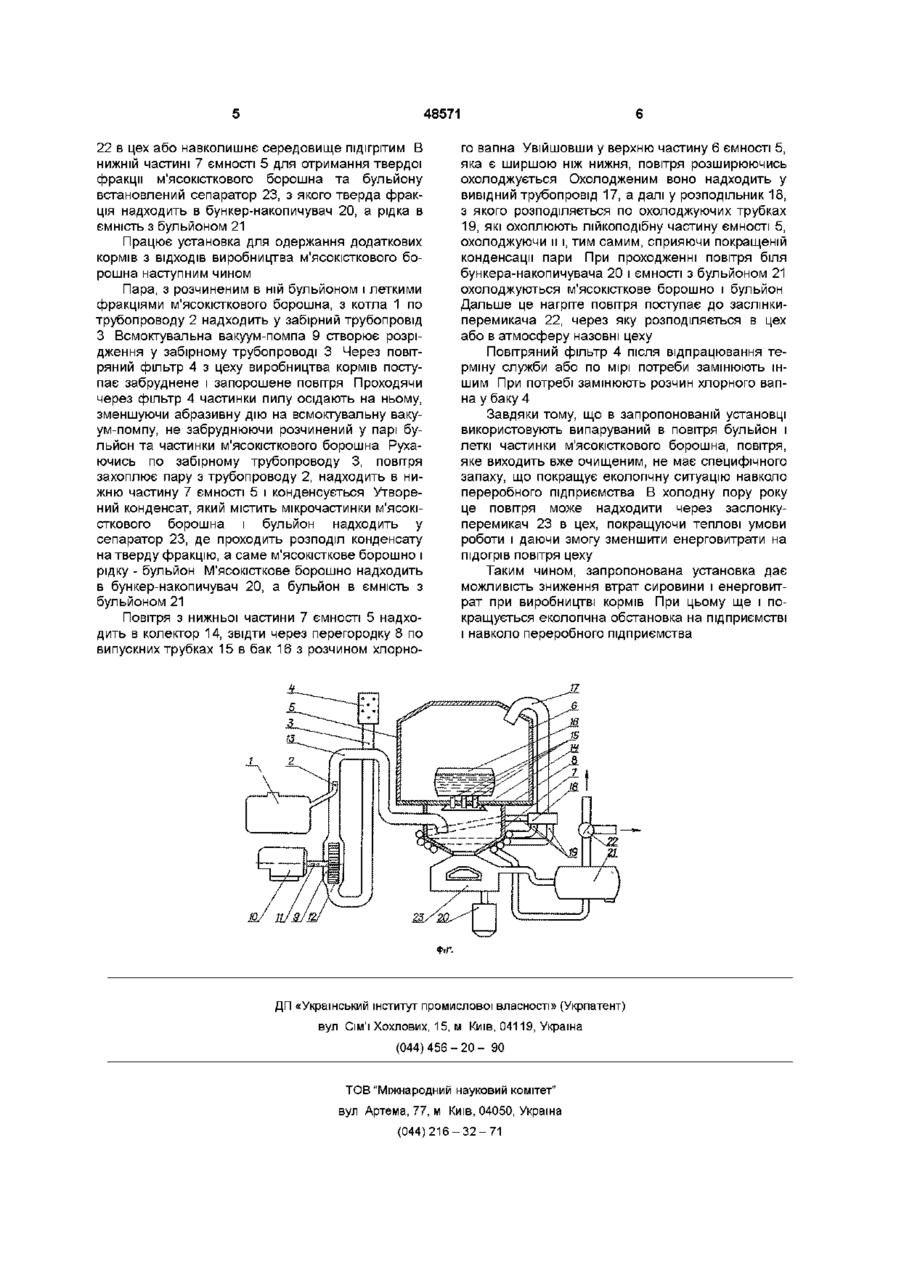

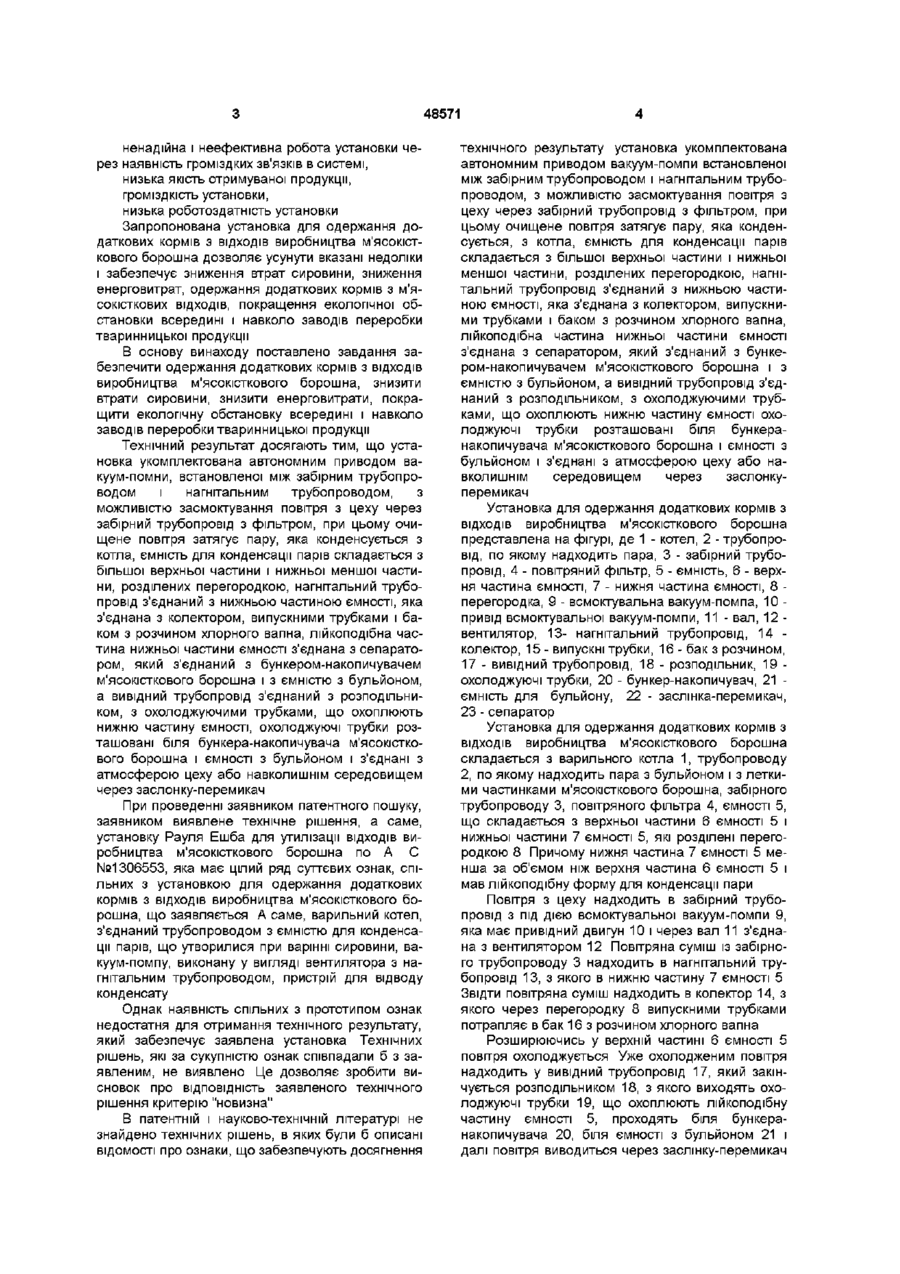

Установка для одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна, яка містить варильний котел, з'єднаний трубопроводом з ємкістю для конденсації парів, що утворюються при варінні сировини, вакуум-помпу, виконану у вигляді вентилятора з нагнітальним трубопроводом, пристрій для відводу конденсату, яка відрізняється тим, що вона укомплектована автономним приводом вакуум-помпи, встановленої між забірним трубопроводом і нагнітальним трубопроводом, з можливістю засмоктування повітря з цеху через забірний трубопровід з фільтром, при цьому очищене повітря затягує пару, яка конденсується, з котла, ємкість для конденсації парів складається з більшої верхньої частини і нижньої меншої частини, розділених перегородкою, нагнітальний трубопровід з'єднаний з нижньою частиною ємності, яка з'єднана з колектором, випускними трубками і баком з розчином хлорного вапна, лійкоподібна частина нижньої частини ємкості з'єднана з сепаратором, який з'єднаний з бункером-накопичувачем м'ясокісткового борошна і з ємкістю з бульйоном, а вивідний трубопровід з'єднаний з розподільником, з охолоджуючими трубками, що охоплюють нижню частину ємкості, охолоджуючі трубки розташовані біля бункера-накопичувача м'ясокісткового борошна і ємкості з бульйоном і з'єднані з атмосферою цеху або навколишнім середовищем через заслінкуперемикач Винахід відноситься до сільського господарства, зокрема до м'ясопереробної промисловості, а саме до пристроїв для приготування кормів і може бути використаний для зниження втрат сировини, енерговитрат і одержання додаткових кормів з м'ясо кістко в их ВІДХОДІВ в господарствах різних форм власності з покращенням екологічної обстановки всередині і навколо переробних заводів тваринницької продукції ВІДОМІ способи та пристрої для виробництва кормових добавок з ВІДХОДІВ м'ясної чи рибної промисловості [Патент ЧССР №225313, А С СРСР №549135, 753418, 1064934, 1101215, 1356279, 1561942] Недоліком відомих способів і пристроїв є те, що для виробництва кормових добавок вони використовують основну масу ВІДХОДІВ м'ясної чи рибної промисловості, але значна частина сировини втрачається, наприклад, бульйон випаровується в повітря, частина м'ясокісткового борошна теж потрапляє в повітря При цьому відбувається не лише втрата сировини, але і забруднення середови ща цеху, території переробного заводу і навколишньої території Найбільш близькою до запропонованої установки за технічною суттю є установка Рауля Ешба для утилізації ВІДХОДІВ виробництва м'ясокісткового борошна [А С СРСР №1306553], яка містить варильний котел, з'єднаний трубопроводом з ємністю для конденсації парів, що утворилися при варінні сировини, вакуум-помпу, виконану у вигляді вентилятора з нагнітальним трубопроводом, пристрій для відводу конденсату Перевагою цієї установки є те, що в ній для одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна використовуються випаруваний в повітря бульйон і м'ясокісткове борошно, яке потрапило в повітря цеху Однак ця установка має ряд недоліків велика енергозатратність через використання громіздких додаткових пристроїв /гвинтовий транспортер і т п /, велика енергозатратність через додаткове використання пари з котла, 1 ю 00 48571 ненадійна і неефективна робота установки через наявність громіздких зв'язків в системі, низька якість отримуваної продукції, громіздкість установки, низька роботоздатність установки Запропонована установка для одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна дозволяє усунути вказані недоліки і забезпечує зниження втрат сировини, зниження енерговитрат, одержання додаткових кормів з м'ясокісткових ВІДХОДІВ, покращення екологічної обстановки всередині і навколо заводів переробки тваринницької продукції В основу винаходу поставлено завдання забезпечити одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна, знизити втрати сировини, знизити енерговитрати, покращити екологічну обстановку всередині і навколо заводів переробки тваринницької продукції Технічний результат досягають тим, що установка укомплектована автономним приводом вакуум-помни, встановленої між забірним трубопроводом і нагнітальним трубопроводом, з можливістю засмоктування повітря з цеху через забірний трубопровід з фільтром, при цьому очищене повітря затягує пару, яка конденсується з котла, ємність для конденсації парів складається з більшої верхньої частини і нижньої меншої частини, розділених перегородкою, нагнітальний трубопровід з'єднаний з нижньою частиною ємності, яка з'єднана з колектором, випускними трубками і баком з розчином хлорного вапна, лійкоподібна частина нижньої частини ємності з'єднана з сепаратором, який з'єднаний з бункером-накопичувачем м'ясокісткового борошна і з ємністю з бульйоном, а вивідний трубопровід з'єднаний з розподільником, з охолоджуючими трубками, що охоплюють нижню частину ємності, охолоджуючі трубки розташовані біля бункера-накопичувача м'ясокісткового борошна і ємності з бульйоном і з'єднані з атмосферою цеху або навколишнім середовищем через заслонку-перемикач При проведенні заявником патентного пошуку, заявником виявлене технічне рішення, а саме, установку Рауля Ешба для утилізації ВІДХОДІВ виробництва м'ясокісткового борошна по А С №1306553, яка має цілий ряд суттєвих ознак, спільних з установкою для одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна, що заявляється А саме, варильний котел, з'єднаний трубопроводом з ємністю для конденсації парів, що утворилися при варінні сировини, вакуум-помпу, виконану у вигляді вентилятора з нагнітальним трубопроводом, пристрій для відводу конденсату Однак наявність спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлена установка Технічних рішень, які за сукупністю ознак співпадали б з заявленим, не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ заявленого технічного рішення критерію "новизна" В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані ВІДОМОСТІ про ознаки, що забезпечують досягнення технічного результату установка укомплектована автономним приводом вакуум-помпи встановленої між забірним трубопроводом і нагнітальним трубопроводом, з можливістю засмоктування повітря з цеху через забірний трубопровід з фільтром, при цьому очищене повітря затягує пару, яка конденсується, з котла, ємність для конденсації парів складається з більшої верхньої частини і нижньої меншої частини, розділених перегородкою, нагнітальний трубопровід з'єднаний з нижньою частиною ємності, яка з'єднана з колектором, випускними трубками і баком з розчином хлорного вапна, лійкоподібна частина нижньої частини ємності з'єднана з сепаратором, який з'єднаний з бункером-накопичувачем м'ясокісткового борошна і з ємністю з бульйоном, а вивідний трубопровід з'єднаний з розподільником, з охолоджуючими трубками, що охоплюють нижню частину ємності охолоджуючі трубки розташовані біля бункеранакопичувача м'ясокісткового борошна і ємності з бульйоном і з'єднані з атмосферою цеху або навколишнім середовищем через заслонкуперемикач Установка для одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна представлена на фігурі, де 1 - котел, 2 -трубопровід, по якому надходить пара, 3 - забірний трубопровід, 4 - повітряний фільтр, 5 - ємність, 6 - верхня частина ємності, 7 - нижня частина ємності, 8 перегородка, 9 - всмоктувальна вакуум-помпа, 10 привід всмоктувальної вакуум-помпи, 11 - вал, 12 вентилятор, 13- нагнітальний трубопровід, 14 колектор, 15 - випускні трубки, 16 - бак з розчином, 17 - вивідний трубопровід, 18 - розподільник, 19 охолоджуючі трубки, 20 - бункер-накопичувач, 21 ємність для бульйону, 22 - заслінка-перемикач, 23 - сепаратор Установка для одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна складається з варильного котла 1, трубопроводу 2, по якому надходить пара з бульйоном і з леткими частинками м'ясокісткового борошна, забірного трубопроводу 3, повітряного фільтра 4, ємності 5, що складається з верхньої частини 6 ємності 5 і нижньої частини 7 ємності 5, які розділені перегородкою 8 Причому нижня частина 7 ємності 5 менша за об'ємом ніж верхня частина 6 ємності 5 і мав лійкоподібну форму для конденсації пари Повітря з цеху надходить в забірний трубопровід з під дією всмоктувальної вакуум-помпи 9, яка має привідний двигун 10 і через вал 11 з'єднана з вентилятором 12 Повітряна суміш із забірного трубопроводу 3 надходить в нагнітальний трубопровід 13, з якого в нижню частину 7 ємності 5 Звідти повітряна суміш надходить в колектор 14, з якого через перегородку 8 випускними трубками потрапляє в бак 16 з розчином хлорного вапна Розширюючись у верхній частині 6 ємності 5 повітря охолоджується Уже охолодженим повітря надходить у вивідний трубопровід 17, який закінчується розподільником 18, з якого виходять охолоджуючі трубки 19, що охоплюють лійкоподібну частину ємності 5, проходять біля бункеранакопичувача 20, біля ємності з бульйоном 21 і далі повітря виводиться через заслінку-перемикач 48571 22 в цех або навколишнє середовище підігрітим В нижній частині 7 ємності 5 для отримання твердої фракції м'ясокісткового борошна та бульйону встановлений сепаратор 23, з якого тверда фракція надходить в бункер-накопичувач 20, а рідка в ємність з бульйоном 21 Працює установка для одержання додаткових кормів з ВІДХОДІВ виробництва м'ясокісткового борошна наступним чином Пара, з розчиненим в ній бульйоном і леткими фракціями м'ясокісткового борошна, з котла 1 по трубопроводу 2 надходить у забірний трубопровід З Всмоктувальна вакуум-помпа 9 створює розрідження у забірному трубопроводі 3 Через повітряний фільтр 4 з цеху виробництва кормів поступає забруднене і запорошене повітря Проходячи через фільтр 4 частинки пилу осідають на ньому, зменшуючи абразивну дію на всмоктувальну вакуум-помпу, не забруднюючи розчинений у парі бульйон та частинки м'ясокісткового борошна Рухаючись по забірному трубопроводу 3, повітря захоплює пару з трубопроводу 2, надходить в нижню частину 7 ємності 5 і конденсується Утворений конденсат, який містить мікрочастинки м'ясокісткового борошна і бульйон надходить у сепаратор 23, де проходить розподіл конденсату на тверду фракцію, а саме м'ясокісткове борошно і рідку - бульйон М'ясокісткове борошно надходить в бункер-накопичувач 20, а бульйон в ємність з бульйоном 21 Повітря з нижньої частини 7 ємності 5 надходить в колектор 14, звідти через перегородку 8 по випускних трубках 15 в бак 16 з розчином хлорно го вапна Увійшовши у верхню частину 6 ємності 5, яка є ширшою ніж нижня, повітря розширюючись охолоджується Охолодженим воно надходить у вивідний трубопровід 17, а далі у розподільник 18, з якого розподіляється по охолоджуючих трубках 19, які охоплюють лійкоподібну частину ємності 5, охолоджуючи и і, тим самим, сприяючи покращеній конденсації пари При проходженні повітря біля бункера-накопичувача 20 і ємності з бульйоном 21 охолоджуються м'ясокісткове борошно і бульйон Дальше це нагріте повітря поступає до заслінкиперемикача 22, через яку розподіляється в цех або в атмосферу назовні цеху Повітряний фільтр 4 після відпрацювання терміну служби або по мірі потреби замінюють іншим При потребі замінюють розчин хлорного вапна у баку 4 Завдяки тому, що в запропонованій установці використовують випаруваний в повітря бульйон і леткі частинки м'ясокісткового борошна, повітря, яке виходить вже очищеним, не має специфічного запаху, що покращує екологічну ситуацію навколо переробного підприємства В холодну пору року це повітря може надходити через заслонкуперемикач 23 в цех, покращуючи теплові умови роботи і даючи змогу зменшити енерговитрати на підогрів повітря цеху Таким чином, запропонована установка дає можливість зниження втрат сировини і енерговитрат при виробництві кормів При цьому ще і покращується екологічна обстановка на підприємстві і навколо переробного підприємства ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
