Водометний рушій з відцентровими насосами та електричним приводом

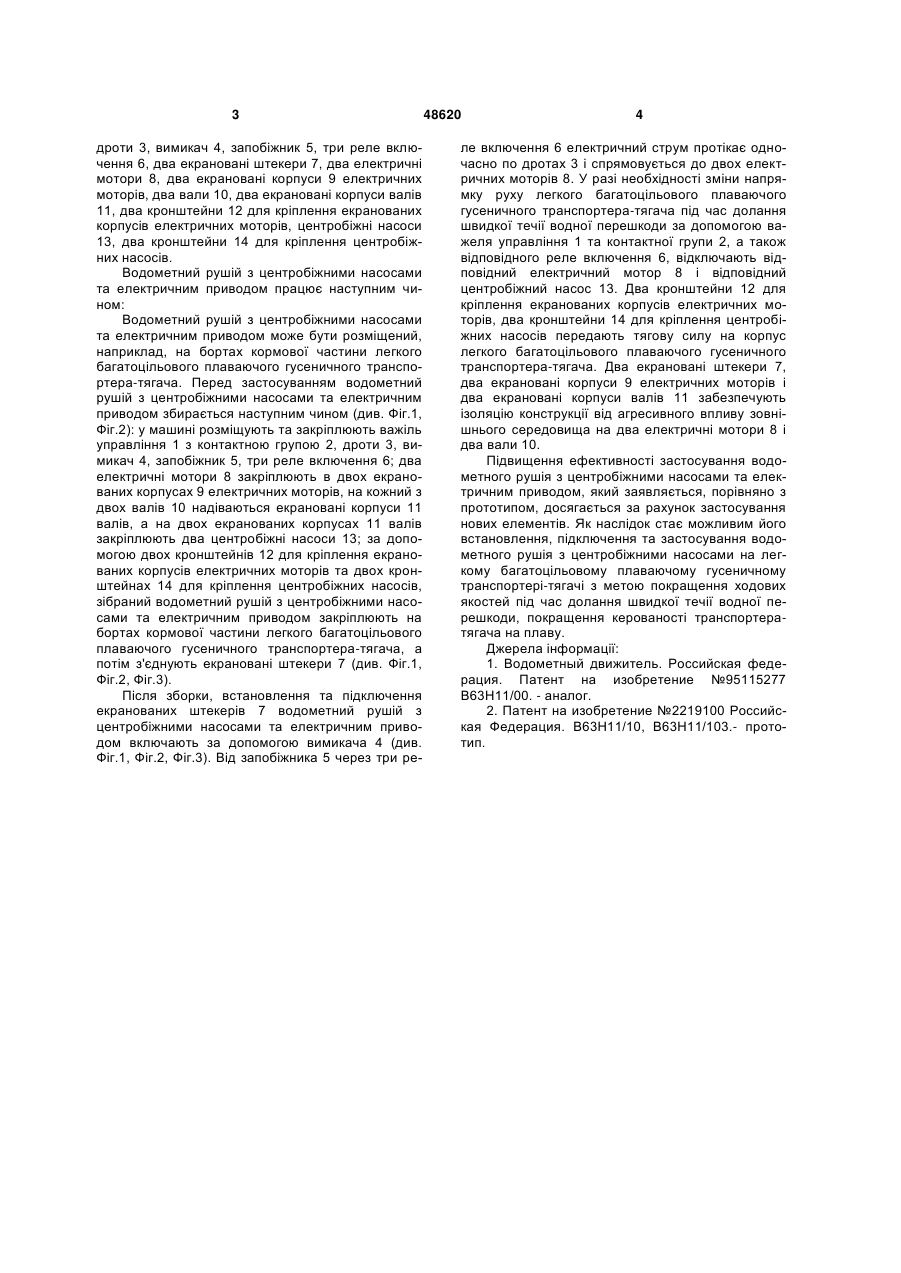

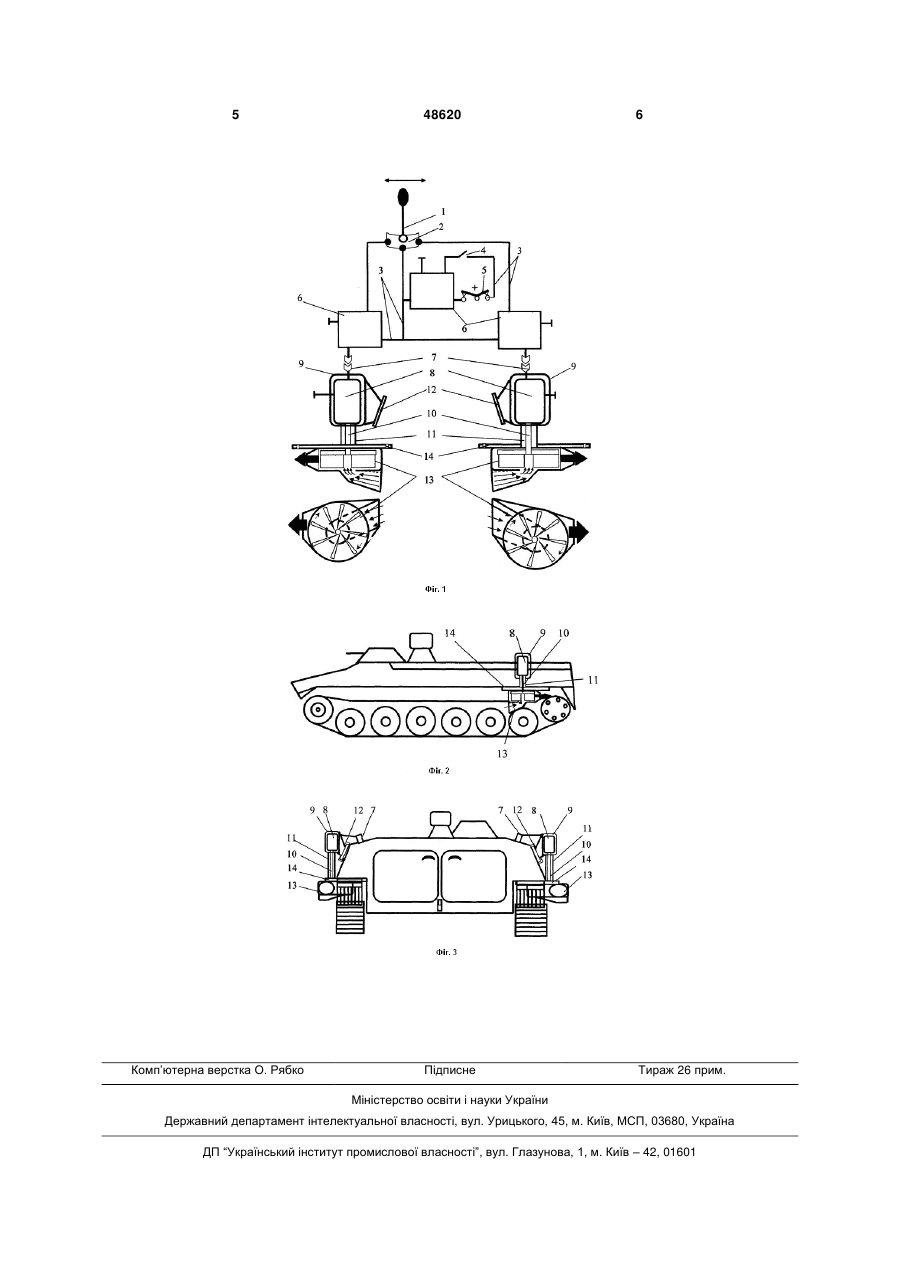

Водометний рушій з відцентровими насосами та електричним приводом, що містить два відцентрових насоси, який відрізняється тим, що додат 3 дроти 3, вимикач 4, запобіжник 5, три реле включення 6, два екрановані штекери 7, два електричні мотори 8, два екрановані корпуси 9 електричних моторів, два вали 10, два екрановані корпуси валів 11, два кронштейни 12 для кріплення екранованих корпусів електричних моторів, центробіжні насоси 13, два кронштейни 14 для кріплення центробіжних насосів. Водометний рушій з центробіжними насосами та електричним приводом працює наступним чином: Водометний рушій з центробіжними насосами та електричним приводом може бути розміщений, наприклад, на бортах кормової частини легкого багатоцільового плаваючого гусеничного транспортера-тягача. Перед застосуванням водометний рушій з центробіжними насосами та електричним приводом збирається наступним чином (див. Фіг.1, Фіг.2): у машині розміщують та закріплюють важіль управління 1 з контактною групою 2, дроти 3, вимикач 4, запобіжник 5, три реле включення 6; два електричні мотори 8 закріплюють в двох екранованих корпусах 9 електричних моторів, на кожний з двох валів 10 надіваються екрановані корпуси 11 валів, а на двох екранованих корпусах 11 валів закріплюють два центробіжні насоси 13; за допомогою двох кронштейнів 12 для кріплення екранованих корпусів електричних моторів та двох кронштейнах 14 для кріплення центробіжних насосів, зібраний водометний рушій з центробіжними насосами та електричним приводом закріплюють на бортах кормової частини легкого багатоцільового плаваючого гусеничного транспортера-тягача, а потім з'єднують екрановані штекери 7 (див. Фіг.1, Фіг.2, Фіг.3). Після зборки, встановлення та підключення екранованих штекерів 7 водометний рушій з центробіжними насосами та електричним приводом включають за допомогою вимикача 4 (див. Фіг.1, Фіг.2, Фіг.3). Від запобіжника 5 через три ре 48620 4 ле включення 6 електричний струм протікає одночасно по дротах 3 і спрямовується до двох електричних моторів 8. У разі необхідності зміни напрямку руху легкого багатоцільового плаваючого гусеничного транспортера-тягача під час долання швидкої течії водної перешкоди за допомогою важеля управління 1 та контактної групи 2, а також відповідного реле включення 6, відключають відповідний електричний мотор 8 і відповідний центробіжний насос 13. Два кронштейни 12 для кріплення екранованих корпусів електричних моторів, два кронштейни 14 для кріплення центробіжних насосів передають тягову силу на корпус легкого багатоцільового плаваючого гусеничного транспортера-тягача. Два екрановані штекери 7, два екрановані корпуси 9 електричних моторів і два екрановані корпуси валів 11 забезпечують ізоляцію конструкції від агресивного впливу зовнішнього середовища на два електричні мотори 8 і два вали 10. Підвищення ефективності застосування водометного рушія з центробіжними насосами та електричним приводом, який заявляється, порівняно з прототипом, досягається за рахунок застосування нових елементів. Як наслідок стає можливим його встановлення, підключення та застосування водометного рушія з центробіжними насосами на легкому багатоцільовому плаваючому гусеничному транспортері-тягачі з метою покращення ходових якостей під час долання швидкої течії водної перешкоди, покращення керованості транспортератягача на плаву. Джерела інформації: 1. Водометный движитель. Российская федерация. Патент на изобретение №95115277 В63Н11/00. - аналог. 2. Патент на изобретение №2219100 Российская Федерация. В63Н11/10, В63Н11/103.- прототип. 5 Комп’ютерна верстка О. Рябко 48620 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
