Ізолятор

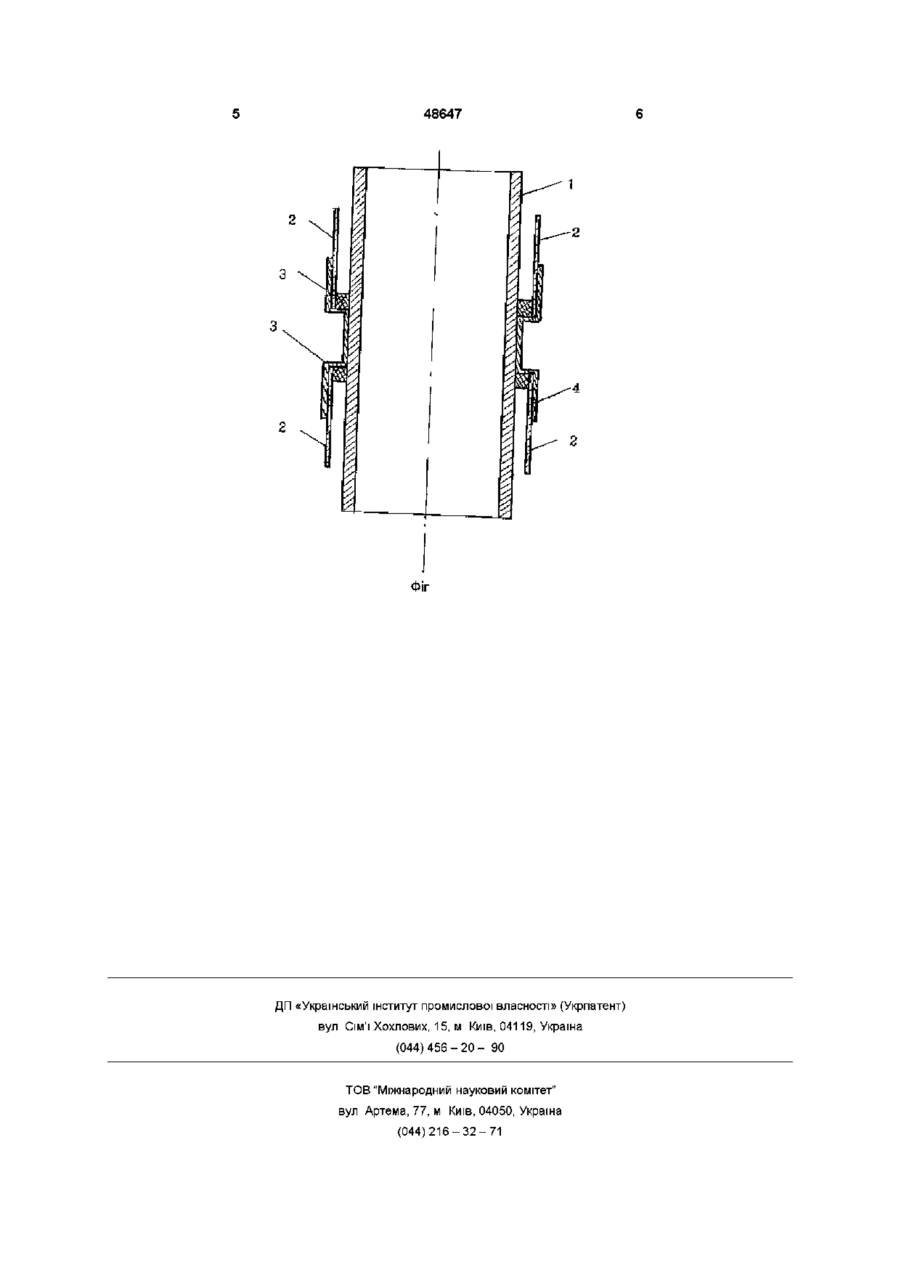

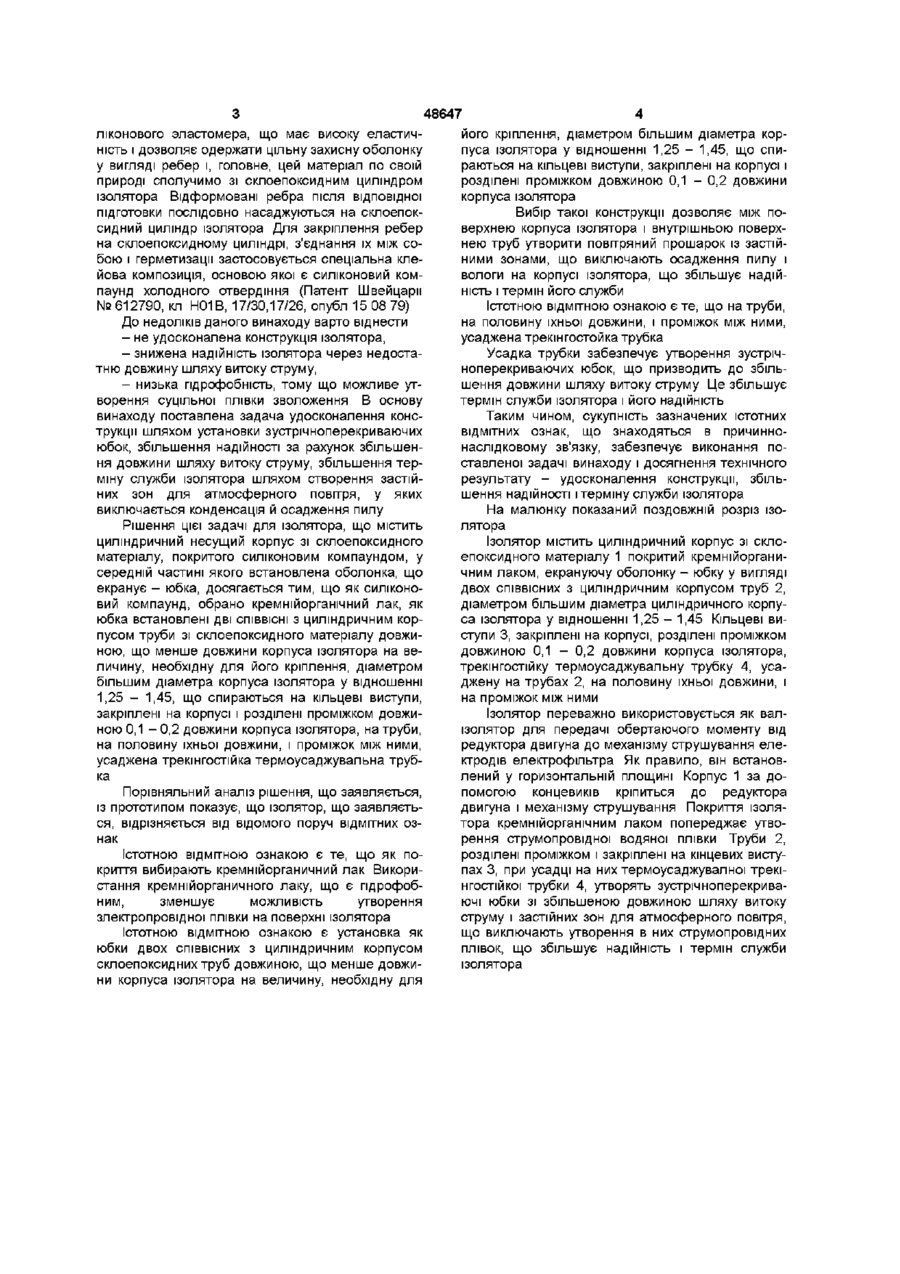

Ізолятор, що містить циліндричний несучий корпус зі склоепоксидного матеріалу, покритий силіконовим компаундом, у середній частині якого встановлена екрануюча оболонка-юбка, який відрізняється тим, що як силіконовий компаунд обраний кремнійорганічний лак, юбка виконана як Винахід відноситься до області електротехніки, зокрема до конструкції валів-ізоляторів, що передають обертальний рух від редукторів електродвигунів до механізмів струшування електродів электрофильтра, які знаходяться під високою напругою З рівня техніки ВІДОМІ, широко використовувані ізолятори, виготовлені зі склоепоксифенольних (ЦСЕФ) циліндрів (ДСТ 12496-88) Ізолятор складається з корпуса у вигляді циліндричної трубки, виготовленої зі склоепоксидних матеріалів, корпус покритий електротехнічним лаком До недоліків варто віднести недосконалість конструкції, малу довжину струмів витоку, можливість утворення суцільної плівки, що утвориться внаслідок конденсації пари води з навколишньої атмосфери, що призводить до можливості розвитку поверхневого пробою, зниження надійності і терміну служби Відомий полімерний ізолятор, що містить елемент, що несе механічне навантаження, виконаний у вигляді односпрямованого склопластиковою стрижня круглого чи прямокутного перетину, металеві окольцевателі для кріплення ізолятора до опори і проводів, захисну оболонку з трекінгостійкого ІЗОЛЯЦІЙНОГО матеріалу для захисту склопластикового стрижня від впливу зовнішнього середовища (Патент ФРН №1540329, кл Н01 В17/02, 1971) Недоліком зазначеного ізолятора є недосконалість конструкції, що забезпечує рівномірний дві СПІВВІСНІ з циліндричним корпусом зі склоепоксидного матеріалу труби довжиною, меншою довжини корпусу ізолятора на величину, необхідну для його кріплення, діаметром, більшим ніж діаметр корпусу ізолятора у відношенні 1,25 - 1,45, труби спираються на кільцеві виступи, закріплені на корпусі і розділені проміжком довжиною 0,1 0,2 довжини корпусу ізолятора, при цьому на труби, на половину їхньої довжини і проміжок між ними, усаджена трекінгостійка термоусаджувальна трубка доступ атмосферним забрудненням по всій довжині ізолятора ВІДОМІ конструкції полімерних ізоляторів, що складаються з центрального склопластикового стрижня чи труби і трекінгостійкого покриття у вигляді ребер з циклоаліфатичних епоксидних смол, поліетилентерефталата, політетрафторетілена, силіконових еластомерів чи їхньої суміші з олефінами (Патент ФРН №1665490, кл Н01В 17/02, 1965) Недоліком зазначених ізоляторів є недостатня атмосферостійкість циклоаліфатичних смол недостатня адгезія інших зазначених матеріалів покриття до стеклопластику несучого елемента Відомий ізолятор на основі полімеру, що містить ІЗОЛЯЦІЙНИЙ стрижень і ізоляційну пружну покришку, ІЗОЛЯЦІЙНИЙ стрижень сформований з волокніта, як матеріал покришки використовується силіконова этиленпропиленова гума (Патент Японії №2723468, кл Н01В 17/00, опубл Винаходи країн світу, вип 100 № 7/99, стор 17) До недоліків цього технічного рішення варто віднести можливість розвитку поверхневого розряду через конденсацію вологи й осадження пилу з навколишнього атмосферного повітря Найбільш близьким до винаходу технічним рішенням є ізолятор, що містить циліндричний несучий корпус зі скловолокнистого синтетичного матеріалу, тобто склоепоксидний циліндр, середня частина якого постачена оболонкою, що екранує, юбкою з еластичного матеріалу, наприклад, із си (О 00 48647 ліконового эластомера, що має високу еластичність і дозволяє одержати цільну захисну оболонку у вигляді ребер і, головне, цей матеріал по своїй природі сполучимо зі склоепоксидним циліндром ізолятора Відформовані ребра після відповідної підготовки послідовно насаджуються на склоепоксидний циліндр ізолятора Для закріплення ребер на склоепоксидному циліндрі, з'єднання їх між собою і герметизації застосовується спеціальна клейова композиція, основою якої є силіконовий компаунд холодного отвердіння (Патент Швейцарії №612790, кл Н01В, 17/30,17/26, опубл 15 08 79) До недоліків даного винаходу варто віднести - не удосконалена конструкція ізолятора, - знижена надійність ізолятора через недостатню довжину шляху витоку струму, - низька гідрофобність, тому що можливе утворення суцільної плівки зволоження В основу винаходу поставлена задача удосконалення конструкції шляхом установки зустрічноперекриваючих юбок, збільшення надійності за рахунок збільшення довжини шляху витоку струму, збільшення терміну служби ізолятора шляхом створення застійних зон для атмосферного повітря, у яких виключається конденсація й осадження пилу Рішення цієї задачі для ізолятора, що містить циліндричний несущий корпус зі склоепоксидного матеріалу, покритого силіконовим компаундом, у середній частині якого встановлена оболонка, що екранує - юбка, досягається тим, що як силіконовий компаунд, обрано кремнійорганічний лак, як юбка встановлені дві СПІВВІСНІ з циліндричним корпусом труби зі склоепоксидного матеріалу довжиною, що менше довжини корпуса ізолятора на величину, необхідну для його кріплення, діаметром більшим діаметра корпуса ізолятора у відношенні 1,25 - 1,45, що спираються на кільцеві виступи, закріплені на корпусі і розділені проміжком довжиною 0,1 - 0,2 довжини корпуса ізолятора, натруби, на половину їхньої довжини, і проміжок між ними, усаджена трекінгостіика термоусаджувальна трубка Порівняльний аналіз рішення, що заявляється, із прототипом показує, що ізолятор, що заявляється, відрізняється від відомого поруч ВІДМІТНИХ ознак Істотною ВІДМІТНОЮ ознакою є те, що як покриття вибирають кремнійорганичний лак Використання кремнійорганичного лаку, що є гідрофобним, зменшує можливість утворення злектропровідної плівки на поверхні ізолятора Істотною ВІДМІТНОЮ ознакою є установка як юбки двох СПІВВІСНИХ з циліндричним корпусом склоепоксиднихтруб довжиною, що менше довжини корпуса ізолятора на величину, необхідну для його кріплення, діаметром більшим діаметра корпуса ізолятора у відношенні 1,25 - 1,45, що спираються на кільцеві виступи, закріплені на корпусі і розділені проміжком довжиною 0,1 - 0,2 довжини корпуса ізолятора Вибір такої конструкції дозволяє між поверхнею корпуса ізолятора і внутрішньою поверхнею труб утворити повітряний прошарок із застійними зонами, що виключають осадження пилу і вологи на корпусі ізолятора, що збільшує надійність і термін його служби Істотною ВІДМІТНОЮ ознакою є те, що на труби, на половину їхньої довжини, і проміжок між ними, усаджена трекінгостойка трубка Усадка трубки забезпечує утворення зустрічноперекриваючих юбок, що призводить до збільшення довжини шляху витоку струму Це збільшує термін служби ізолятора і його надійність Таким чином, сукупність зазначених істотних ВІДМІТНИХ ознак, що знаходяться в причиннонаслідковому зв'язку, забезпечує виконання поставленої задачі винаходу і досягнення технічного результату - удосконалення конструкції, збільшення надійності і терміну служби ізолятора На малюнку показаний поздовжній розріз ізолятора Ізолятор містить циліндричний корпус зі склоепоксидного матеріалу 1 покритий кремнійорганичним лаком, екрануючу оболонку - юбку у вигляді двох СПІВВІСНИХ з циліндричним корпусом труб 2, діаметром більшим діаметра циліндричного корпуса ізолятора у відношенні 1,25 - 1,45 Кільцеві виступи 3, закріплені на корпусі, розділені проміжком довжиною 0,1 - 0,2 довжини корпуса ізолятора, трекінгостійку термоусаджувальну трубку 4, усаджену на трубах 2, на половину їхньої довжини, і на проміжок між ними Ізолятор переважно використовується як валізолятор для передачі обертаючого моменту від редуктора двигуна до механізму струшування електродів електрофільтра Як правило, він встановлений у горизонтальній площині Корпус 1 за допомогою концевиків кріпиться до редуктора двигуна і механізму струшування Покриття ізолятора кремнійорганічним лаком попереджає утворення струмопровідної водяної плівки Труби 2, розділені проміжком і закріплені на кінцевих виступах 3, при усадці на них термоусаджувалної трекінгостійкої трубки 4, утворять зустрічноперекриваючі юбки зі збільшеною довжиною шляху витоку струму і застійних зон для атмосферного повітря, що виключають утворення в них струмопровідних плівок, що збільшує надійність і термін служби ізолятора 48647 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
