Відцентровий сепаратор

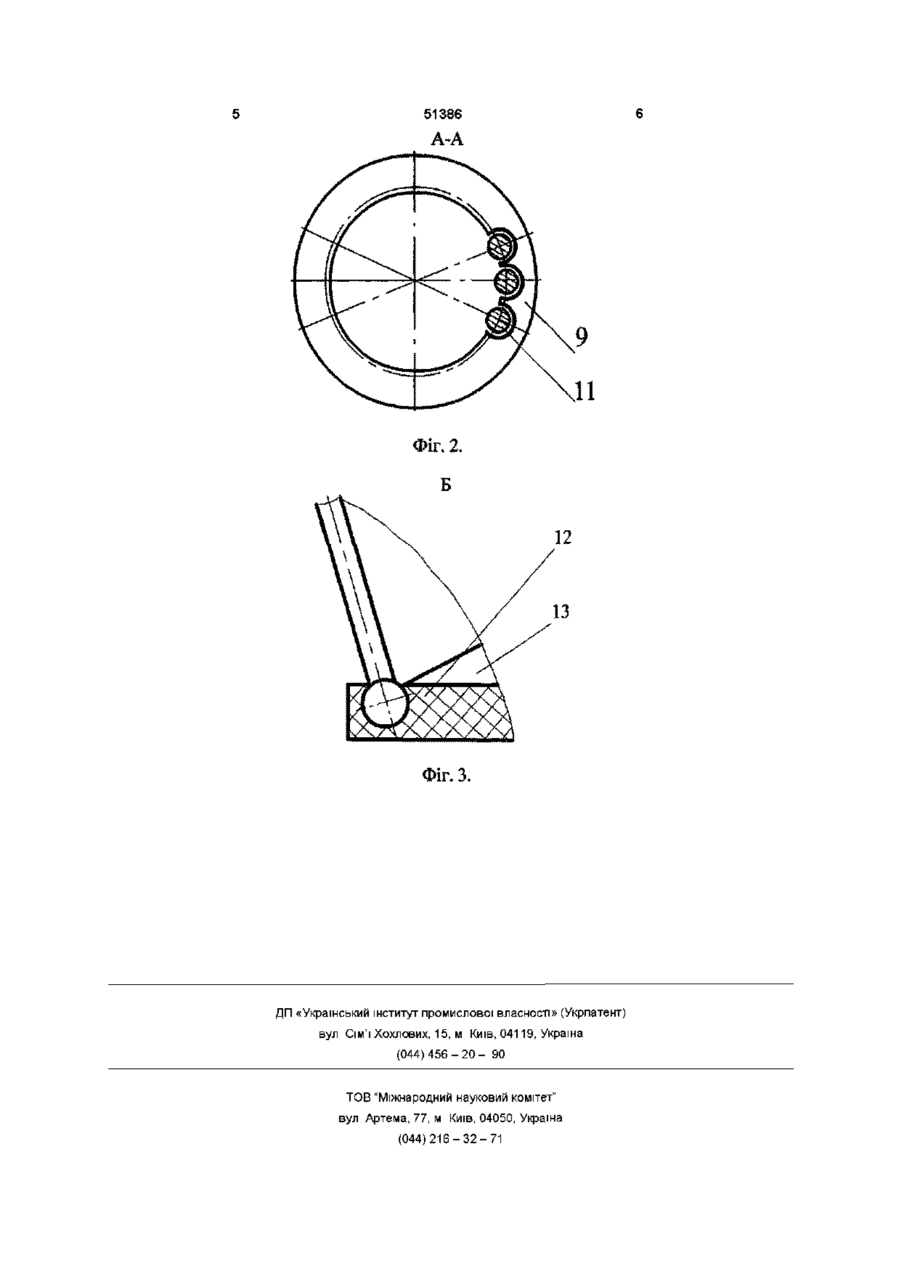

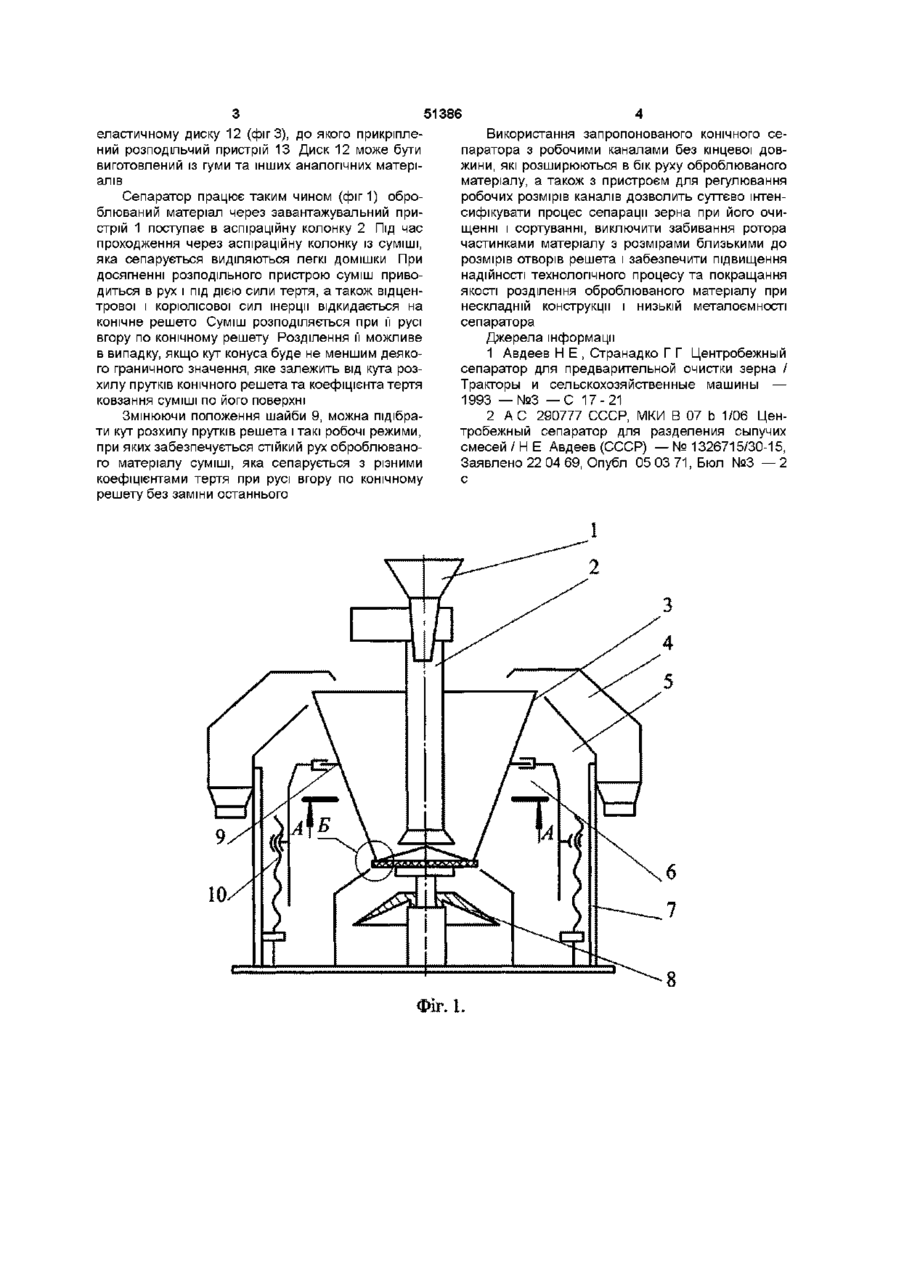

1 Відцентровий сепаратор, який включає завантажувальний пристрій, аспіраційну колонку, розподільчий пристрій, патрубки для виведення фракцій і конічну решітку, який відрізняється тим, що решітка виконана із набору стрижнів круглого або іншого поперечного профілю, встановлених одним кінцем в еластичну маточину, утворюючи при цьому розширювальні робочі канали нескінченої довжини 2 Відцентровий сепаратор за п 1, який відрізняється тим, що ширина каналів виконана змінною, причому параметри каналів можуть бути змінені без зупинки сепаратора Винахід відноситься до галузі переробки та розділення матеріалів, зокрема для очищення і сортування зерна і продуктів його переробки, а також може бути використаний в інших областях для вказаних цілей ВІДОМІ відцентрові сепаратори для сипких матеріалів, які включають конічний ротор, розподільчий пристрій та пристрої для виведення сходової і проходової фракцій [1] Недоліком таких сепараторів є неможливість регулювання розмірів фракцій матеріалів, які сепаруються без заміни самого решета Найбільш близьким по технічній суттєвості до запропонованого винаходу є відцентровий сепаратор для розділення сипких сумішей [2], який включає конічне решето, аспіраційну колонку, розподільчий пристрій, патрубки виводу сходової і проходової фракцій Недоліком такого сепаратора є забивання решета частинками зернової суміші з розмірами, близькими до розмірів отворів, неможливість сепарації сумішей з різними коефіцієнтами тертя без заміни самого решета Для покращення роботи таких сепараторів встановлюють декілька роторів, незалежні приводи решета і розподільчий пристрій, але все це ускладнює конструкцію і збільшує металоємність сепаратора в цілому Метою запропонованого винаходу є усунення вищезазначених недоліків, що підвищить ефективність сепарації зернових сумішей за розмірами Вказана мета досягається тим, що в сепараторі, який включає завантажувальний пристрій, аспіраційну колонку, розподільчий пристрій, патрубки для виведення складової і проходових фракцій, конічну решітку і згідно винаходу решітка виконана із прутків круглого, або іншого поперечного профілю, встановлених одним кінцем в еластичну маточину, утворюючи при цьому розширюючі робочі канали безкінцевої довжини Запропонована конструкція ротора дозволяє змінювати розміри каналів в процесі роботи без зупинки сепаратора Розширюючі канали сприяють самоочищенню ротора без додаткових пристроїв, дають можливість отримання в проході декількох фракцій зерна, які відрізняються по крупності Суть винаходу пояснюється кресленнями На фіг 1 приведена схема відцентрового конічного сепаратора, на фіг 2 - поперечний переріз сепаратора А-А на фіг1, на фіг 3 - кріплення прутків до маточини Відцентровий сепаратор (фиг 1) складається із завантажувального пристрою 1, аспіраційної колонки 2, конічного решета 3, приймальників розділених фракцій 4, 5, 6, рами 7, на якій закріплений сепаратор Для приводу решета використаний електродвигун з фрикційним варіатором 8, регулювальними шайбами 9, які обертаються незалежно від приймальника Для переміщення шайби 9 служить гвинтовий механізм 10 Кожне решето З виконане у вигляді решітки, яка набрана із прутків 11 (фіг 2) Прутки 11 закріплені одним кінцем в (О 00 со ю 51386 еластичному диску 12 (фіг 3), до якого прикріплений розподільчий пристрій 13 Диск 12 може бути виготовлений із гуми та інших аналогічних матеріалів Сепаратор працює таким чином (фиг 1) оброблюваний матеріал через завантажувальний пристрій 1 поступає в аспіраційну колонку 2 Під час проходження через аспіраційну колонку із суміші, яка сепарується виділяються легкі домішки При досягненні розподільного пристрою суміш приводиться в рух і під дією сили тертя, а також відцентрової і корюлісової сил інерції відкидається на конічне решето Суміш розподіляється при її русі вгору по конічному решету Розділення її можливе в випадку, якщо кут конуса буде не меншим деякого граничного значення, яке залежить від кута розхилу прутків конічного решета та коефіцієнта тертя ковзання суміші по його поверхні Змінюючи положення шайби 9, можна підібрати кут розхилу прутків решета і такі робочі режими, при яких забезпечується стійкий рух оброблюваного матеріалу суміші, яка сепарується з різними коефіцієнтами тертя при русі вгору по конічному решету без заміни останнього Використання запропонованого конічного сепаратора з робочими каналами без кінцевої довжини, які розширюються в бік руху оброблюваного матеріалу, а також з пристроєм для регулювання робочих розмірів каналів дозволить суттєво інтенсифікувати процес сепарації зерна при його очищенні і сортуванні, виключити забивання ротора частинками матеріалу з розмірами близькими до розмірів отворів решета і забезпечити підвищення надійності технологічного процесу та покращання якості розділення оброблюваного матеріалу при нескладній конструкції і низькій металоємності сепаратора Джерела інформації 1 Авдеев Н Е , Странадко Г Г Центробежный сепаратор для предварительной очистки зерна / Тракторы и сельскохозяйственные машины — 1993 — №3 — С 17-21 2 А С 290777 СССР, МКИ В 07 b 1/06 Центробежный сепаратор для разделения сыпучих смесей/НЕ Авдеев (СССР) —№1326715/30-15, Заявлено 22 04 69, Опубл 05 03 71, Бюл №3 — 2 с ФІГ. 1. Фіг. З, ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
