Пристрій для прибирання просипу під конвеєром

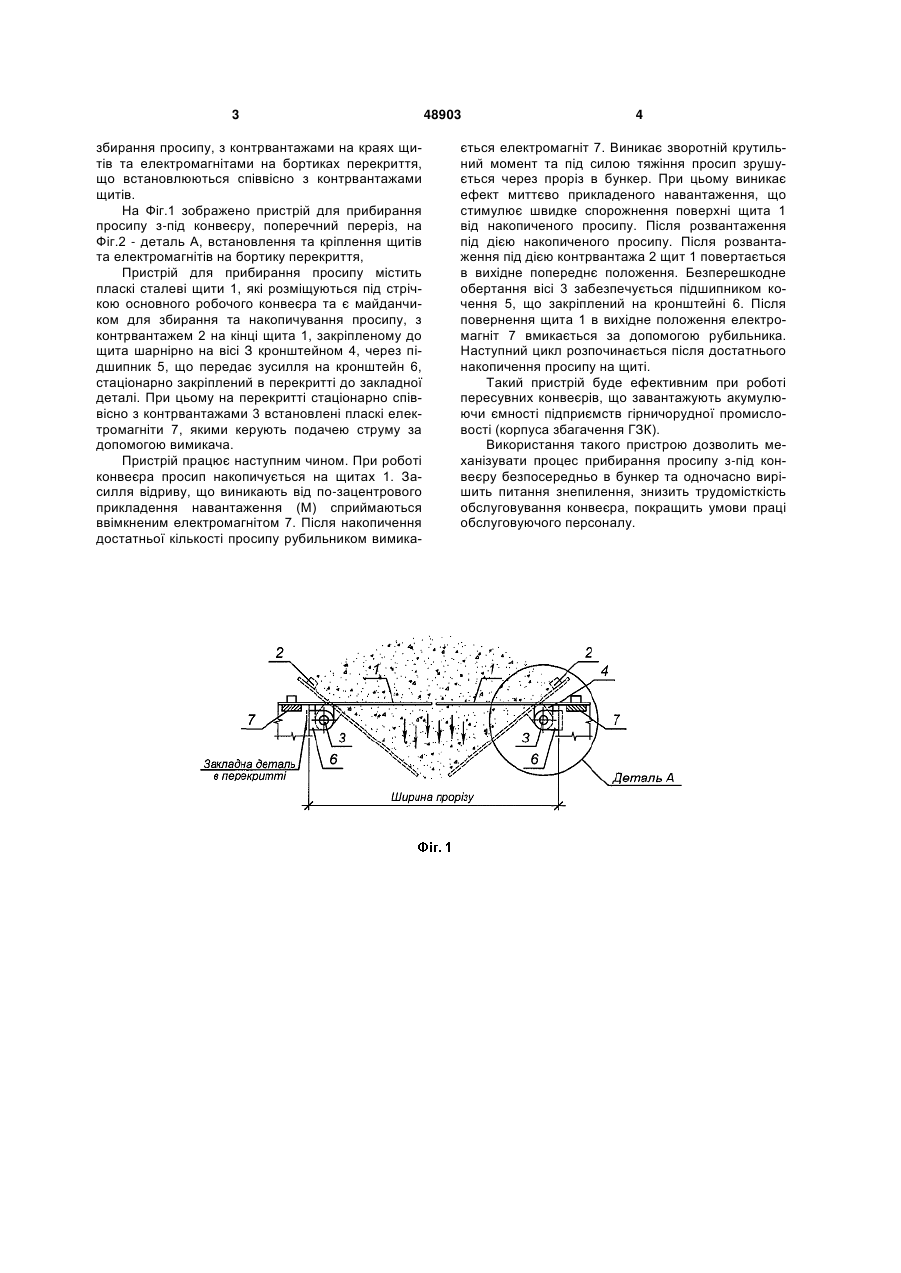

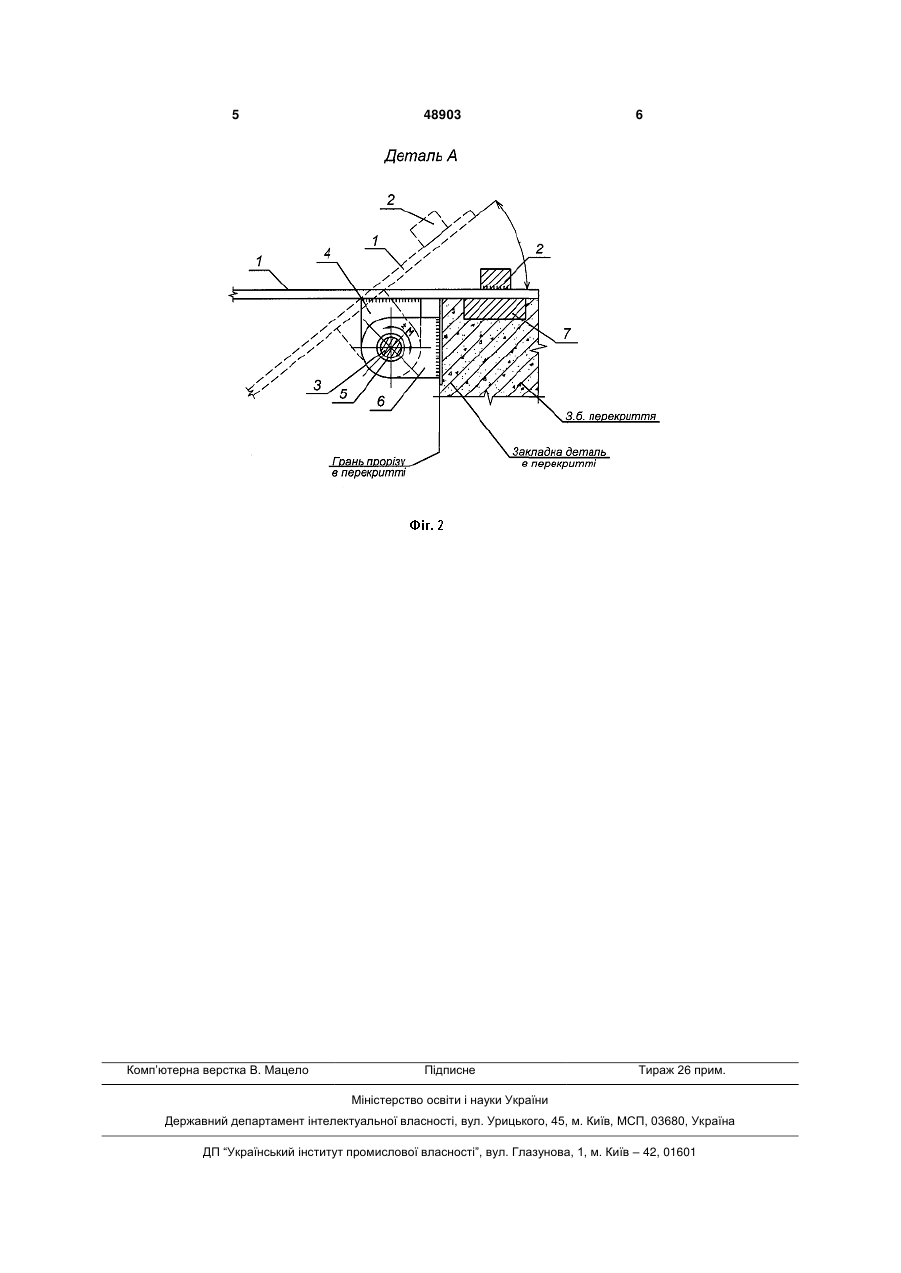

Пристрій для прибирання просипу під конвеєром, що містить майданчик для накопичування 3 збирання просипу, з контрвантажами на краях щитів та електромагнітами на бортиках перекриття, що встановлюються співвісно з контрвантажами щитів. На Фіг.1 зображено пристрій для прибирання просипу з-під конвеєру, поперечний переріз, на Фіг.2 - деталь А, встановлення та кріплення щитів та електромагнітів на бортику перекриття, Пристрій для прибирання просипу містить пласкі сталеві щити 1, які розміщуються під стрічкою основного робочого конвеєра та є майданчиком для збирання та накопичування просипу, з контрвантажем 2 на кінці щита 1, закріпленому до щита шарнірно на вісі З кронштейном 4, через підшипник 5, що передає зусилля на кронштейн 6, стаціонарно закріплений в перекритті до закладної деталі. При цьому на перекритті стаціонарно співвісно з контрвантажами 3 встановлені пласкі електромагніти 7, якими керують подачею струму за допомогою вимикача. Пристрій працює наступним чином. При роботі конвеєра просип накопичується на щитах 1. Засилля відриву, що виникають від по-зацентрового прикладення навантаження (М) сприймаються ввімкненим електромагнітом 7. Після накопичення достатньої кількості просипу рубильником вимика 48903 4 ється електромагніт 7. Виникає зворотній крутильний момент та під силою тяжіння просип зрушується через проріз в бункер. При цьому виникає ефект миттєво прикладеного навантаження, що стимулює швидке спорожнення поверхні щита 1 від накопиченого просипу. Після розвантаження під дією накопиченого просипу. Після розвантаження під дією контрвантажа 2 щит 1 повертається в вихідне попереднє положення. Безперешкодне обертання вісі 3 забезпечується підшипником кочення 5, що закріплений на кронштейні 6. Після повернення щита 1 в вихідне положення електромагніт 7 вмикається за допомогою рубильника. Наступний цикл розпочинається після достатнього накопичення просипу на щиті. Такий пристрій буде ефективним при роботі пересувних конвеєрів, що завантажують акумулюючи ємності підприємств гірничорудної промисловості (корпуса збагачення ГЗК). Використання такого пристрою дозволить механізувати процес прибирання просипу з-під конвеєру безпосередньо в бункер та одночасно вирішить питання знепилення, знизить трудомісткість обслуговування конвеєра, покращить умови праці обслуговуючого персоналу. 5 Комп’ютерна верстка В. Мацело 48903 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
