Землерийна машина з трубчастим конвеєром

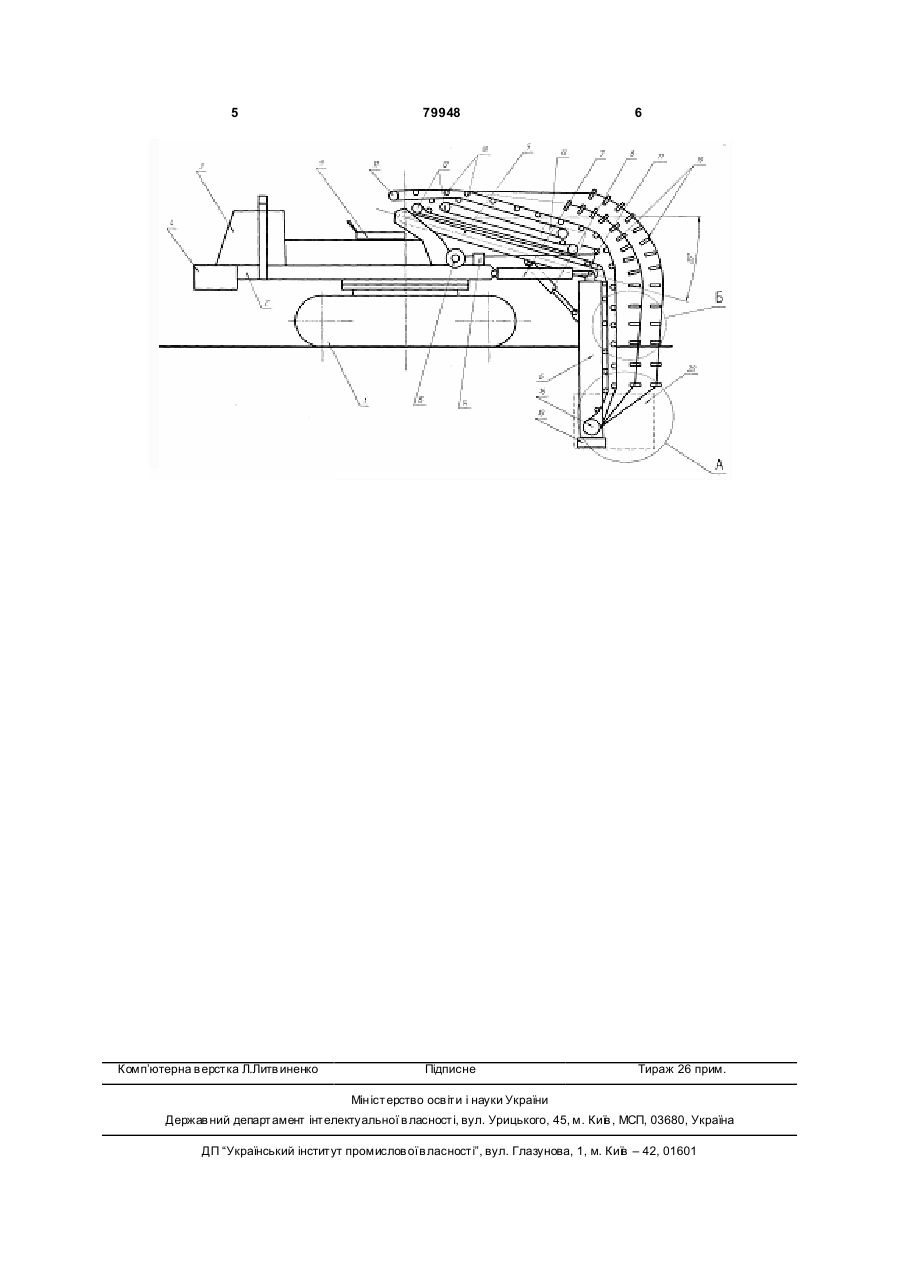

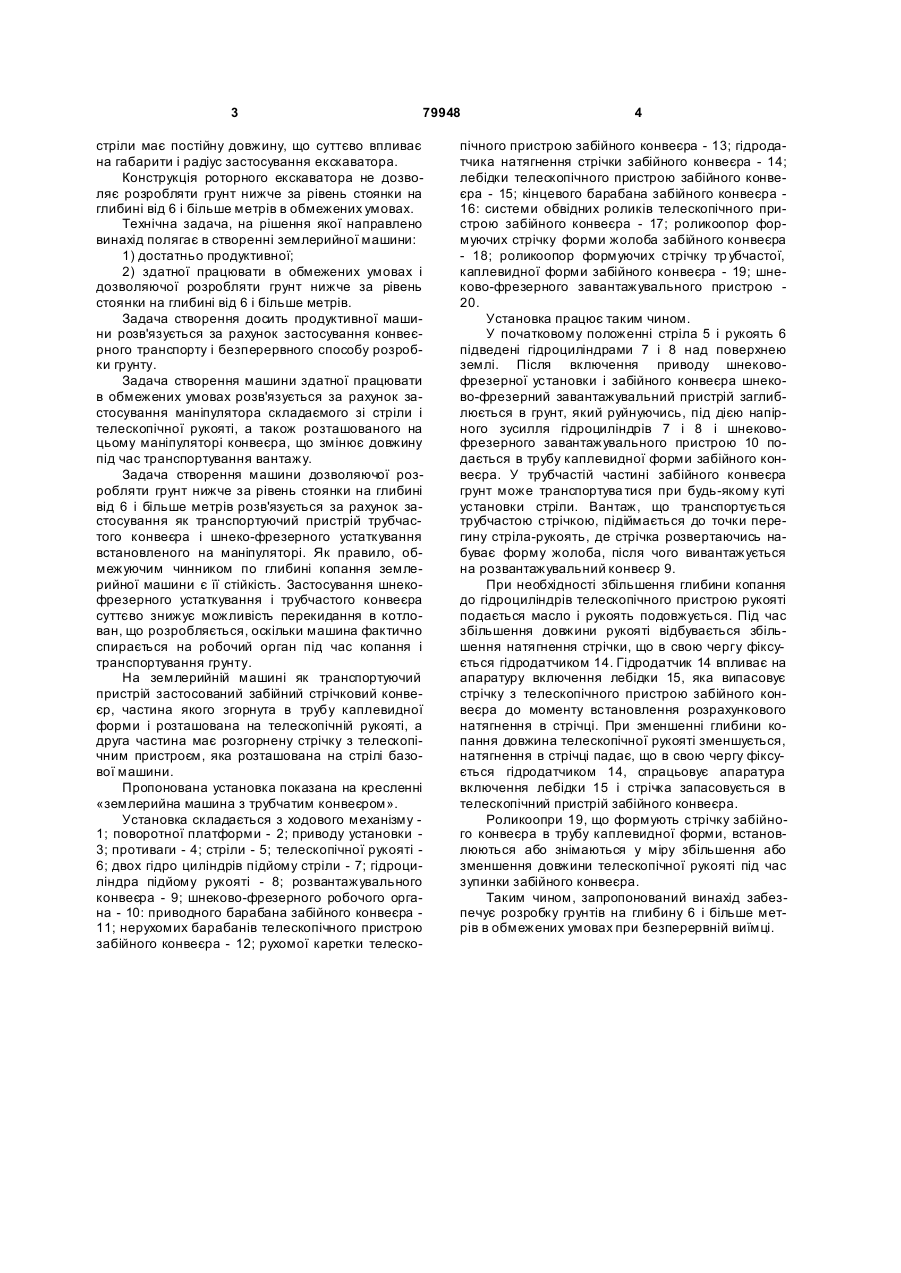

Землерийна машина з трубчастим конвеєром, що містить гусеничний ходовий механізм, на якому розташована поворотна платформа з розвантажувальним конвеєром, на який перевантажується ґрунт із забійного конвеєра, що має трубчасту, краплеподібну, і жолобчату форму стрічки та встановлений на маніпуляторі, який складається із 3 79948 стріли має постійну довжину, що суттєво впливає на габарити і радіус застосування екскаватора. Конструкція роторного екскаватора не дозволяє розробляти грунт нижче за рівень стоянки на глибині від 6 і більше метрів в обмежених умовах. Технічна задача, на рішення якої направлено винахід полягає в створенні землерийної машини: 1) достатньо продуктивної; 2) здатної працювати в обмежених умовах і дозволяючої розробляти грунт нижче за рівень стоянки на глибині від 6 і більше метрів. Задача створення досить продуктивної машини розв'язується за рахунок застосування конвеєрного транспорту і безперервного способу розробки грунту. Задача створення машини здатної працювати в обмежених умовах розв'язується за рахунок застосування маніпулятора складаємого зі стріли і телескопічної рукояті, а також розташованого на цьому маніпуляторі конвеєра, що змінює довжину під час транспортування вантажу. Задача створення машини дозволяючої розробляти грунт нижче за рівень стоянки на глибині від 6 і більше метрів розв'язується за рахунок застосування як транспортуючий пристрій трубчастого конвеєра і шнеко-фрезерного устаткування встановленого на маніпуляторі. Як правило, обмежуючим чинником по глибині копання землерийної машини є її стійкість. Застосування шнекофрезерного устаткування і трубчастого конвеєра суттєво знижує можливість перекидання в котлован, що розробляється, оскільки машина фактично спирається на робочий орган під час копання і транспортування грунту. На землерийній машині як транспортуючий пристрій застосований забійний стрічковий конвеєр, частина якого згорнута в трубу каплевидної форми і розташована на телескопічній рукояті, а друга частина має розгорнену стрічку з телескопічним пристроєм, яка розташована на стрілі базової машини. Пропонована установка показана на кресленні «землерийна машина з трубчатим конвеєром». Установка складається з ходового механізму 1; поворотної платформи - 2; приводу установки 3; противаги - 4; стріли - 5; телескопічної рукояті 6; двох гідро циліндрів підйому стріли - 7; гідроциліндра підйому рукояті - 8; розвантажувального конвеєра - 9; шнеково-фрезерного робочого органа - 10: приводного барабана забійного конвеєра 11; нерухомих барабанів телескопічного пристрою забійного конвеєра - 12; рухомої каретки телеско 4 пічного пристрою забійного конвеєра - 13; гідродатчика натягнення стрічки забійного конвеєра - 14; лебідки телескопічного пристрою забійного конвеєра - 15; кінцевого барабана забійного конвеєра 16: системи обвідних роликів телескопічного пристрою забійного конвеєра - 17; роликоопор формуючих стрічку форми жолоба забійного конвеєра - 18; роликоопор формуючих стрічку тр убчастої, каплевидної форми забійного конвеєра - 19; шнеково-фрезерного завантажувального пристрою 20. Установка працює таким чином. У початковому положенні стріла 5 і рукоять 6 підведені гідроциліндрами 7 і 8 над поверхнею землі. Після включення приводу шнековофрезерної установки і забійного конвеєра шнеково-фрезерний завантажувальний пристрій заглиблюється в грунт, який руйнуючись, під дією напірного зусилля гідроциліндрів 7 і 8 і шнековофрезерного завантажувального пристрою 10 подається в трубу каплевидної форми забійного конвеєра. У трубчастій частині забійного конвеєра грунт може транспортува тися при будь-якому куті установки стріли. Вантаж, що транспортується трубчастою стрічкою, підіймається до точки перегину стріла-рукоять, де стрічка розвертаючись набуває форму жолоба, після чого вивантажується на розвантажувальний конвеєр 9. При необхідності збільшення глибини копання до гідроциліндрів телескопічного пристрою рукояті подається масло і рукоять подовжується. Під час збільшення довжини рукояті відбувається збільшення натягнення стрічки, що в свою чергу фіксується гідродатчиком 14. Гідродатчик 14 впливає на апаратуру включення лебідки 15, яка випасовує стрічку з телескопічного пристрою забійного конвеєра до моменту встановлення розрахункового натягнення в стрічці. При зменшенні глибини копання довжина телескопічної рукояті зменшується, натягнення в стрічці падає, що в свою чергу фіксується гідродатчиком 14, спрацьовує апаратура включення лебідки 15 і стрічка запасовується в телескопічний пристрій забійного конвеєра. Роликоопри 19, що формують стрічку забійного конвеєра в трубу каплевидної форми, встановлюються або знімаються у міру збільшення або зменшення довжини телескопічної рукояті під час зупинки забійного конвеєра. Таким чином, запропонований винахід забезпечує розробку грунтів на глибину 6 і більше метрів в обмежених умовах при безперервній виїмці. 5 Комп’ютерна в ерстка Л.Литв иненко 79948 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
