Ввідний пристрій вибухозахищеного асинхронного електродвигуна

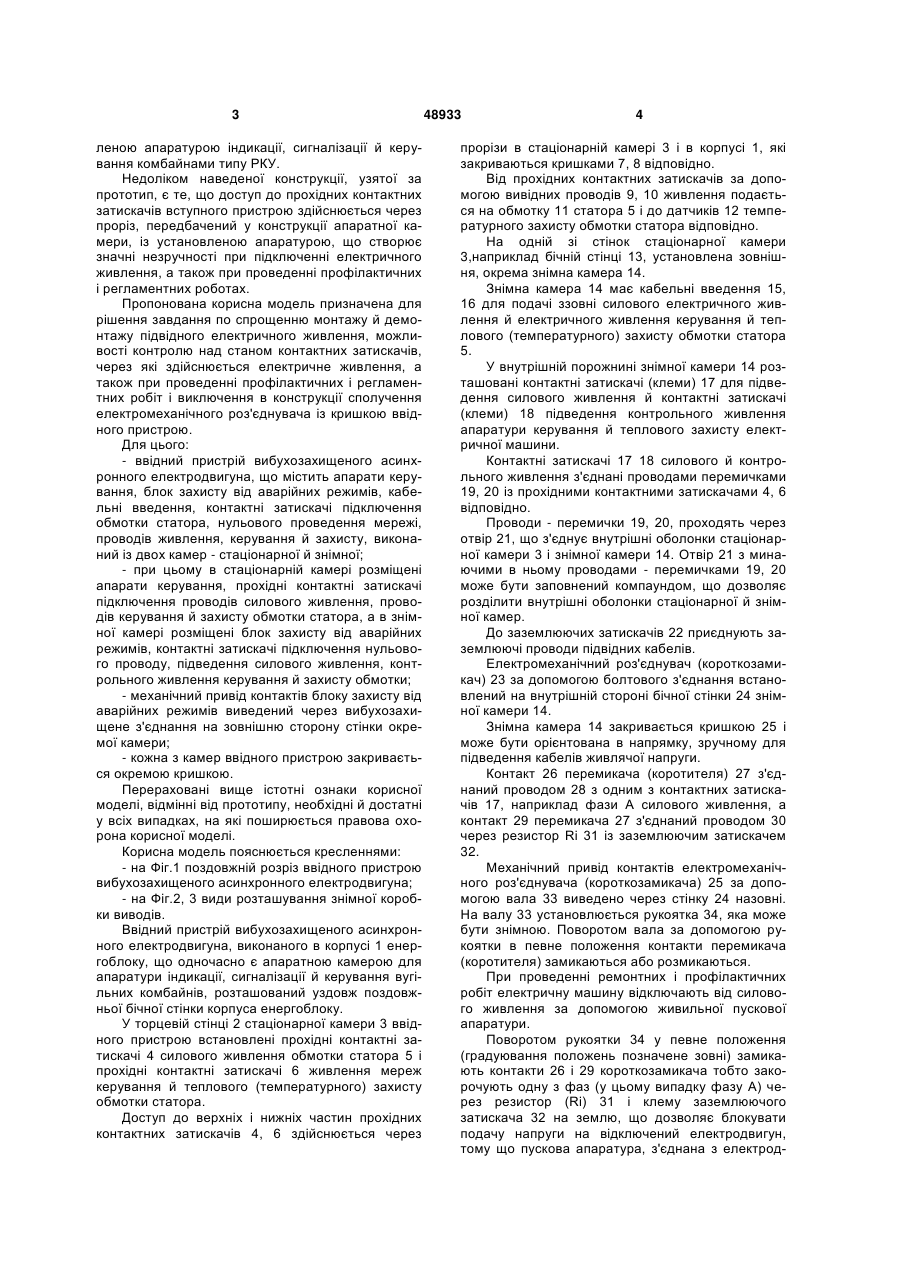

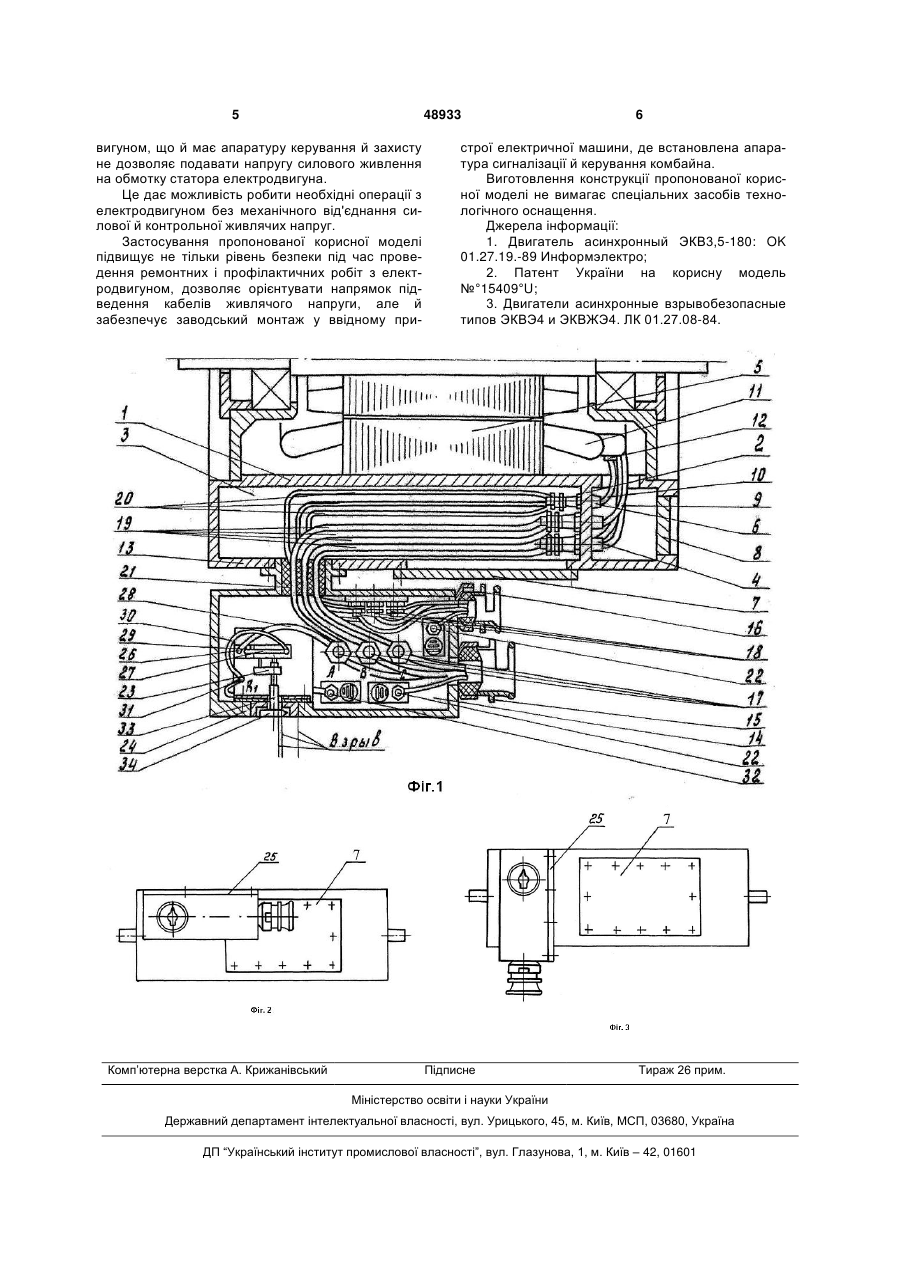

1. Вибухозахищений ввідний пристрій асинхронного електродвигуна, що містить апарати керування, блок захисту від аварійних режимів, кабельні введення, контактні затискачі підключення обмотки статора, нульового проводу мережі, проводів керування й захисту, який відрізняється тим, що вибухозахищений ввідний пристрій виконаний із двох камер - стаціонарної й знімної. U 2 (19) 1 3 леною апаратурою індикації, сигналізації й керування комбайнами типу РКУ. Недоліком наведеної конструкції, узятої за прототип, є те, що доступ до прохідних контактних затискачів вступного пристрою здійснюється через проріз, передбачений у конструкції апаратної камери, із установленою апаратурою, що створює значні незручності при підключенні електричного живлення, а також при проведенні профілактичних і регламентних роботах. Пропонована корисна модель призначена для рішення завдання по спрощенню монтажу й демонтажу підвідного електричного живлення, можливості контролю над станом контактних затискачів, через які здійснюється електричне живлення, а також при проведенні профілактичних і регламентних робіт і виключення в конструкції сполучення електромеханічного роз'єднувача із кришкою ввідного пристрою. Для цього: - ввідний пристрій вибухозахищеного асинхронного електродвигуна, що містить апарати керування, блок захисту від аварійних режимів, кабельні введення, контактні затискачі підключення обмотки статора, нульового проведення мережі, проводів живлення, керування й захисту, виконаний із двох камер - стаціонарної й знімної; - при цьому в стаціонарній камері розміщені апарати керування, прохідні контактні затискачі підключення проводів силового живлення, проводів керування й захисту обмотки статора, а в знімної камері розміщені блок захисту від аварійних режимів, контактні затискачі підключення нульового проводу, підведення силового живлення, контрольного живлення керування й захисту обмотки; - механічний привід контактів блоку захисту від аварійних режимів виведений через вибухозахищене з'єднання на зовнішню сторону стінки окремої камери; - кожна з камер ввідного пристрою закривається окремою кришкою. Перераховані вище істотні ознаки корисної моделі, відмінні від прототипу, необхідні й достатні у всіх випадках, на які поширюється правова охорона корисної моделі. Корисна модель пояснюється кресленнями: - на Фіг.1 поздовжній розріз ввідного пристрою вибухозахищеного асинхронного електродвигуна; - на Фіг.2, 3 види розташування знімної коробки виводів. Ввідний пристрій вибухозахищеного асинхронного електродвигуна, виконаного в корпусі 1 енергоблоку, що одночасно є апаратною камерою для апаратури індикації, сигналізації й керування вугільних комбайнів, розташований уздовж поздовжньої бічної стінки корпуса енергоблоку. У торцевій стінці 2 стаціонарної камери 3 ввідного пристрою встановлені прохідні контактні затискачі 4 силового живлення обмотки статора 5 і прохідні контактні затискачі 6 живлення мереж керування й теплового (температурного) захисту обмотки статора. Доступ до верхніх і нижніх частин прохідних контактних затискачів 4, 6 здійснюється через 48933 4 прорізи в стаціонарній камері 3 і в корпусі 1, які закриваються кришками 7, 8 відповідно. Від прохідних контактних затискачів за допомогою вивідних проводів 9, 10 живлення подається на обмотку 11 статора 5 і до датчиків 12 температурного захисту обмотки статора відповідно. На одній зі стінок стаціонарної камери 3,наприклад бічній стінці 13, установлена зовнішня, окрема знімна камера 14. Знімна камера 14 має кабельні введення 15, 16 для подачі ззовні силового електричного живлення й електричного живлення керування й теплового (температурного) захисту обмотки статора 5. У внутрішній порожнині знімної камери 14 розташовані контактні затискачі (клеми) 17 для підведення силового живлення й контактні затискачі (клеми) 18 підведення контрольного живлення апаратури керування й теплового захисту електричної машини. Контактні затискачі 17 18 силового й контрольного живлення з'єднані проводами перемичками 19, 20 із прохідними контактними затискачами 4, 6 відповідно. Проводи - перемички 19, 20, проходять через отвір 21, що з'єднує внутрішні оболонки стаціонарної камери 3 і знімної камери 14. Отвір 21 з минаючими в ньому проводами - перемичками 19, 20 може бути заповнений компаундом, що дозволяє розділити внутрішні оболонки стаціонарної й знімної камер. До заземлюючих затискачів 22 приєднують заземлюючі проводи підвідних кабелів. Електромеханічний роз'єднувач (короткозамикач) 23 за допомогою болтового з'єднання встановлений на внутрішній стороні бічної стінки 24 знімної камери 14. Знімна камера 14 закривається кришкою 25 і може бути орієнтована в напрямку, зручному для підведення кабелів живлячої напруги. Контакт 26 перемикача (коротителя) 27 з'єднаний проводом 28 з одним з контактних затискачів 17, наприклад фази А силового живлення, а контакт 29 перемикача 27 з'єднаний проводом 30 через резистор Ri 31 із заземлюючим затискачем 32. Механічний привід контактів електромеханічного роз'єднувача (короткозамикача) 25 за допомогою вала 33 виведено через стінку 24 назовні. На валу 33 установлюється рукоятка 34, яка може бути знімною. Поворотом вала за допомогою рукоятки в певне положення контакти перемикача (коротителя) замикаються або розмикаються. При проведенні ремонтних і профілактичних робіт електричну машину відключають від силового живлення за допомогою живильної пускової апаратури. Поворотом рукоятки 34 у певне положення (градуювання положень позначене зовні) замикають контакти 26 і 29 короткозамикача тобто закорочують одну з фаз (у цьому випадку фазу А) через резистор (Ri) 31 і клему заземлюючого затискача 32 на землю, що дозволяє блокувати подачу напруги на відключений електродвигун, тому що пускова апаратура, з'єднана з електрод 5 48933 вигуном, що й має апаратуру керування й захисту не дозволяє подавати напругу силового живлення на обмотку статора електродвигуна. Це дає можливість робити необхідні операції з електродвигуном без механічного від'єднання силової й контрольної живлячих напруг. Застосування пропонованої корисної моделі підвищує не тільки рівень безпеки під час проведення ремонтних і профілактичних робіт з електродвигуном, дозволяє орієнтувати напрямок підведення кабелів живлячого напруги, але й забезпечує заводський монтаж у ввідному при Комп’ютерна верстка А. Крижанівський 6 строї електричної машини, де встановлена апаратура сигналізації й керування комбайна. Виготовлення конструкції пропонованої корисної моделі не вимагає спеціальних засобів технологічного оснащення. Джерела інформації: 1. Двигатель асинхронный ЭКВ3,5-180: OK 01.27.19.-89 Информэлектро; 2. Патент України на корисну модель №°15409°U; 3. Двигатели асинхронные взрывобезопасные типов ЭКВЭ4 и ЭКВЖЭ4. ЛК 01.27.08-84. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
