Унітаз моторвагонного рухомого складу

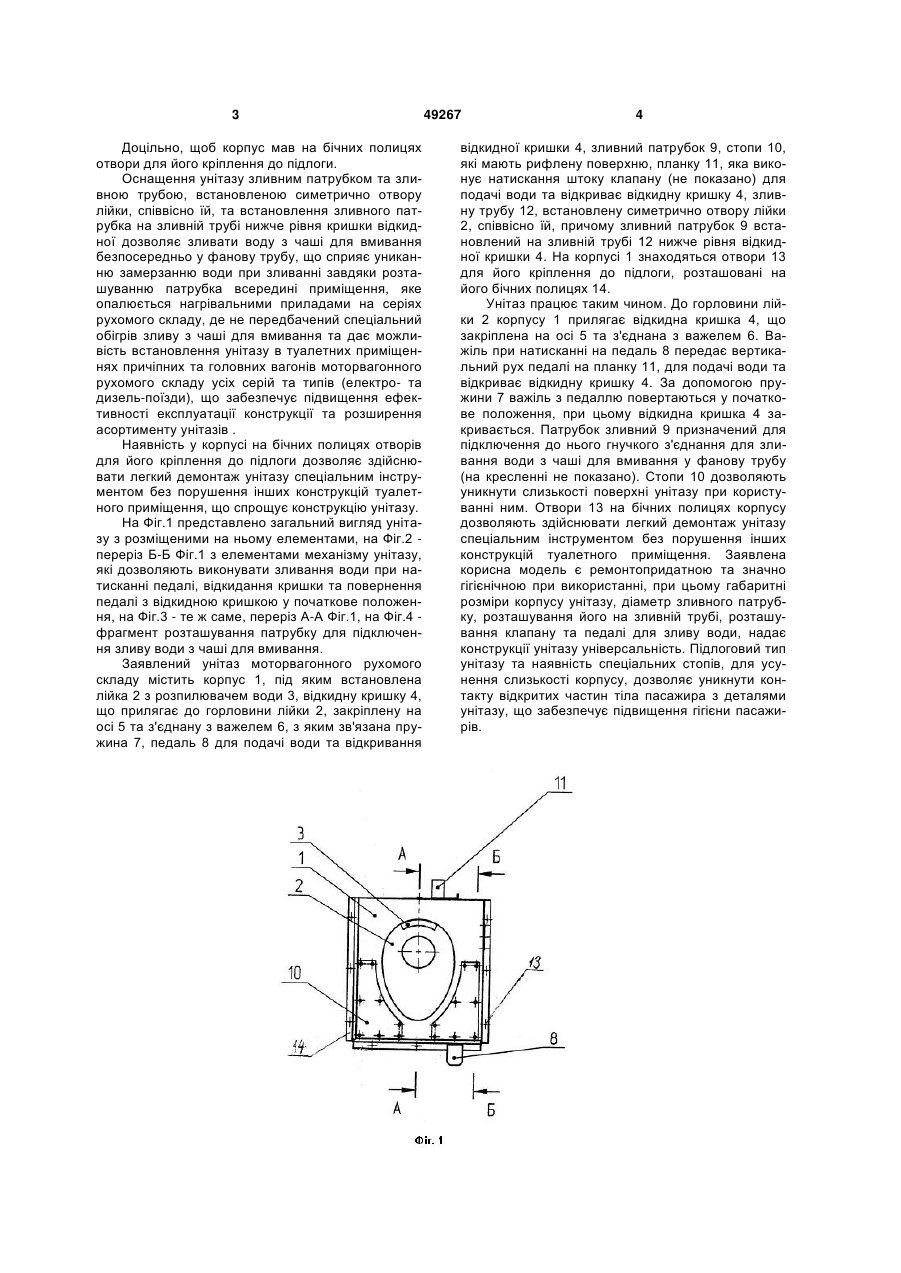

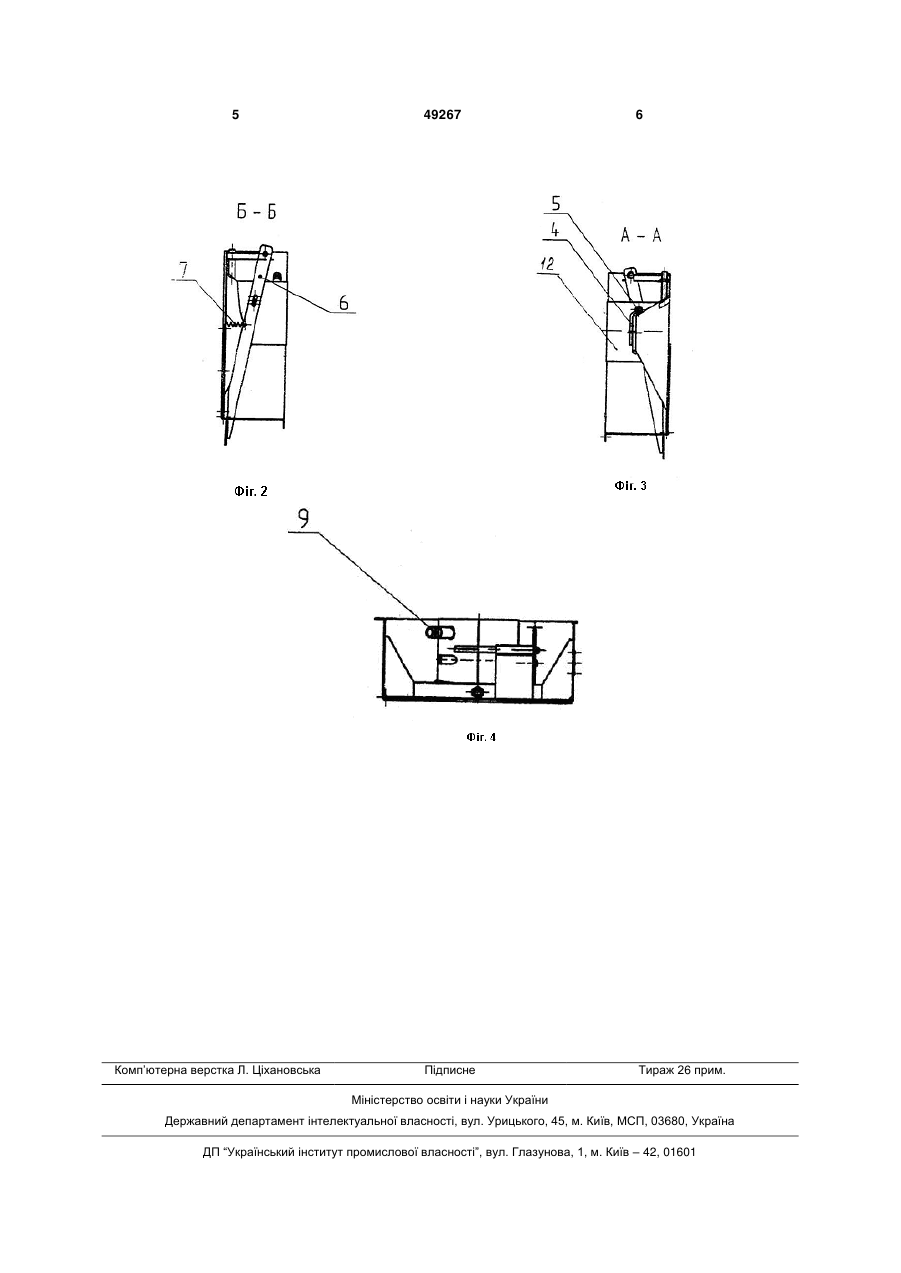

1. Унітаз моторвагонного рухомого складу, що містить корпус з боковими поличками, під яким встановлена лійка з розпилювачем води, відкидну кришку, що прилягає до лійки, закріплену на осі та з'єднану з підпружиненим важелем, зв'язаним з педаллю для подачі води та відкривання відкидної кришки, який відрізняється тим, що оснащений зливним патрубком та зливною трубою, встановленою симетрично отвору лійки, співвісно їй, а зливний патрубок встановлений на зливній трубі нижче рівня відкидної кришки. 2. Унітаз за п. 1, який відрізняється тим, що корпус має на бокових поличках отвори для його кріплення до підлоги. (19) (21) u200910922 (22) 29.10.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) КУЛЮКІН СЕРГІЙ ВАСИЛЬОВИЧ, ГАВРИЛЕНКО МИХАЙЛО ВАСИЛЬОВИЧ, ОЧЕРЕТЯНИЙ ВІТАЛІЙ ГРИГОРОВИЧ, ЗОЛОТАРЬОВА ОЛЕНА ВАЛЕРІАНІВНА, ПЛЯСЕЦЬКИЙ В'ЯЧЕСЛАВ ВАСИЛЬОВИЧ, ЧЕРЬОМУШКІН ЮРІЙ ГЕННАДІЙОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КИЇВСЬКИЙ ЕЛЕКТРОВАГОНОРЕМОНТНИЙ ЗАВОД ІМ. СІЧНЕВОГО ПОВСТАННЯ 1918 РОКУ" 3 Доцільно, щоб корпус мав на бічних полицях отвори для його кріплення до підлоги. Оснащення унітазу зливним патрубком та зливною трубою, встановленою симетрично отвору лійки, співвісно їй, та встановлення зливного патрубка на зливній трубі нижче рівня кришки відкидної дозволяє зливати воду з чаші для вмивання безпосередньо у фанову трубу, що сприяє униканню замерзанню води при зливанні завдяки розташуванню патрубка всередині приміщення, яке опалюється нагрівальними приладами на серіях рухомого складу, де не передбачений спеціальний обігрів зливу з чаші для вмивання та дає можливість встановлення унітазу в туалетних приміщеннях причіпних та головних вагонів моторвагонного рухомого складу усіх серій та типів (електро- та дизель-поїзди), що забезпечує підвищення ефективності експлуатації конструкції та розширення асортименту унітазів . Наявність у корпусі на бічних полицях отворів для його кріплення до підлоги дозволяє здійснювати легкий демонтаж унітазу спеціальним інструментом без порушення інших конструкцій туалетного приміщення, що спрощує конструкцію унітазу. На Фіг.1 представлено загальний вигляд унітазу з розміщеними на ньому елементами, на Фіг.2 переріз Б-Б Фіг.1 з елементами механізму унітазу, які дозволяють виконувати зливання води при натисканні педалі, відкидання кришки та повернення педалі з відкидною кришкою у початкове положення, на Фіг.3 - те ж саме, переріз А-А Фіг.1, на Фіг.4 фрагмент розташування патрубку для підключення зливу води з чаші для вмивання. Заявлений унітаз моторвагонного рухомого складу містить корпус 1, під яким встановлена лійка 2 з розпилювачем води 3, відкидну кришку 4, що прилягає до горловини лійки 2, закріплену на осі 5 та з'єднану з важелем 6, з яким зв'язана пружина 7, педаль 8 для подачі води та відкривання 49267 4 відкидної кришки 4, зливний патрубок 9, стопи 10, які мають рифлену поверхню, планку 11, яка виконує натискання штоку клапану (не показано) для подачі води та відкриває відкидну кришку 4, зливну трубу 12, встановлену симетрично отвору лійки 2, співвісно їй, причому зливний патрубок 9 встановлений на зливній трубі 12 нижче рівня відкидної кришки 4. На корпусі 1 знаходяться отвори 13 для його кріплення до підлоги, розташовані на його бічних полицях 14. Унітаз працює таким чином. До горловини лійки 2 корпусу 1 прилягає відкидна кришка 4, що закріплена на осі 5 та з'єднана з важелем 6. Важіль при натисканні на педаль 8 передає вертикальний рух педалі на планку 11, для подачі води та відкриває відкидну кришку 4. За допомогою пружини 7 важіль з педаллю повертаються у початкове положення, при цьому відкидна кришка 4 закривається. Патрубок зливний 9 призначений для підключення до нього гнучкого з'єднання для зливання води з чаші для вмивання у фанову трубу (на кресленні не показано). Стопи 10 дозволяють уникнути слизькості поверхні унітазу при користуванні ним. Отвори 13 на бічних полицях корпусу дозволяють здійснювати легкий демонтаж унітазу спеціальним інструментом без порушення інших конструкцій туалетного приміщення. Заявлена корисна модель є ремонтопридатною та значно гігієнічною при використанні, при цьому габаритні розміри корпусу унітазу, діаметр зливного патрубку, розташування його на зливній трубі, розташування клапану та педалі для зливу води, надає конструкції унітазу універсальність. Підлоговий тип унітазу та наявність спеціальних стопів, для усунення слизькості корпусу, дозволяє уникнути контакту відкритих частин тіла пасажира з деталями унітазу, що забезпечує підвищення гігієни пасажирів. 5 Комп’ютерна верстка Л. Ціхановська 49267 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
