Зернозбиральний комбайн

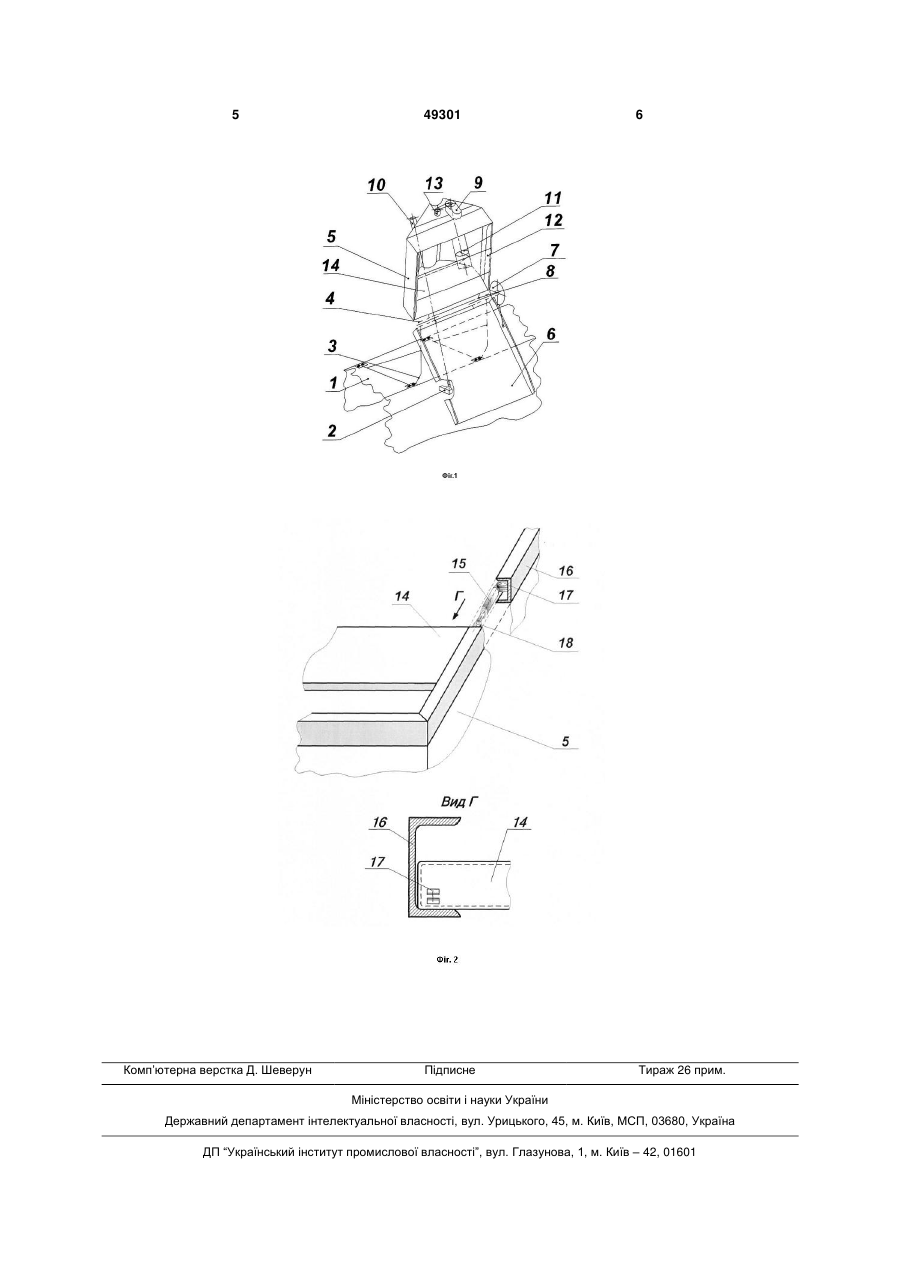

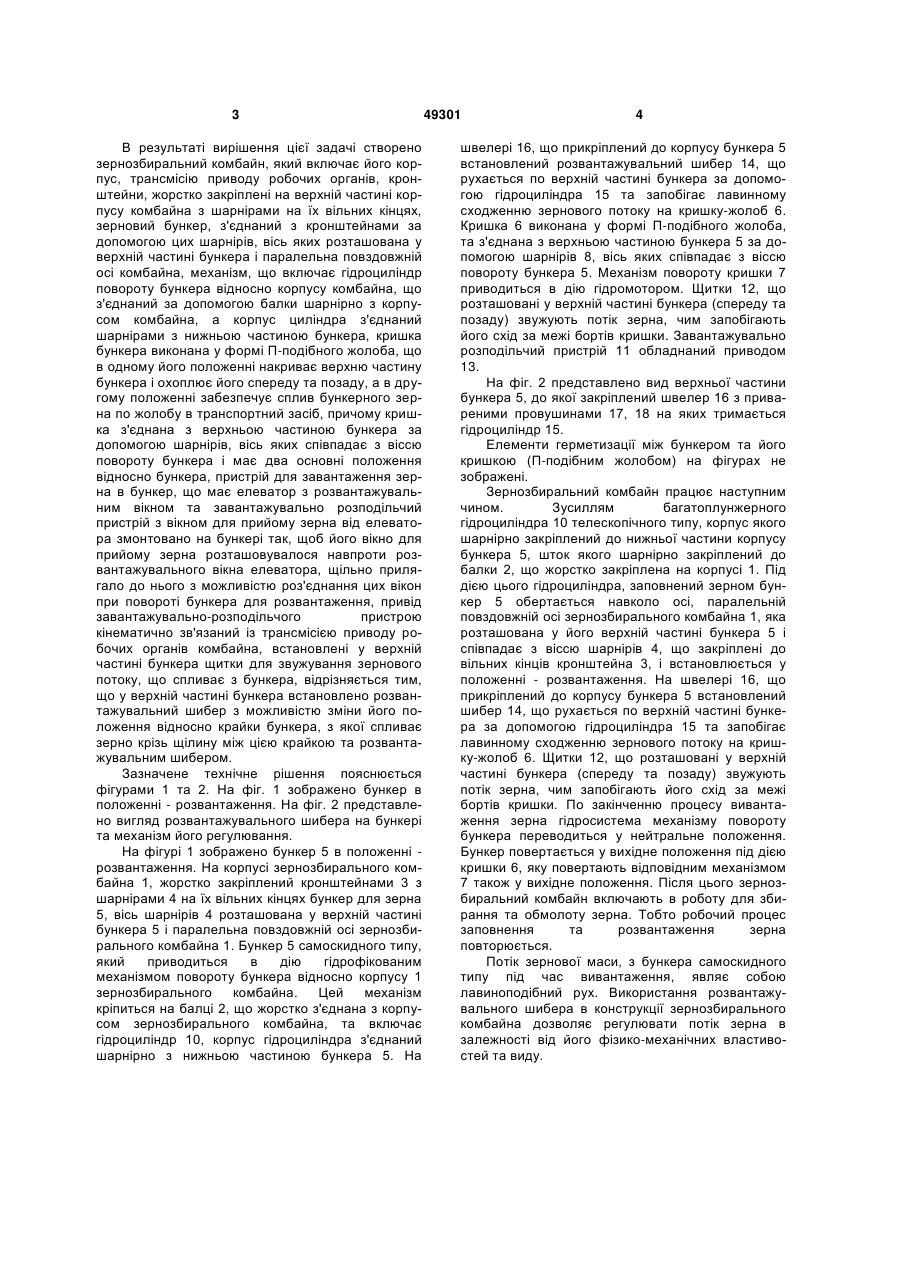

Зернозбиральний комбайн, що містить корпус, трансмісію приводу робочих органів, кронштейни, жорстко закріплені на верхній частині корпусу комбайна з шарнірами на їх вільних кінцях, зерновий бункер, з'єднаний з кронштейнами за допомогою цих шарнірів, вісь яких розташована у верхній частині бункера і паралельна повздовжній осі комбайна, механізм, що включає гідроциліндр повороту бункера відносно корпусу комбайна, що з'єднаний за допомогою балки шарнірно з корпусом комбайна, а корпус циліндра з'єднаний шарнірами з нижньою частиною бункера, кришка бункера виконана у формі П-подібного жолоба, що в одному його положенні накриває верхню частину бункера і охоплює його спереду та позаду, а в другому поло U 2 (19) 1 3 В результаті вирішення цієї задачі створено зернозбиральний комбайн, який включає його корпус, трансмісію приводу робочих органів, кронштейни, жорстко закріплені на верхній частині корпусу комбайна з шарнірами на їх вільних кінцях, зерновий бункер, з'єднаний з кронштейнами за допомогою цих шарнірів, вісь яких розташована у верхній частині бункера і паралельна повздовжній осі комбайна, механізм, що включає гідроциліндр повороту бункера відносно корпусу комбайна, що з'єднаний за допомогою балки шарнірно з корпусом комбайна, а корпус циліндра з'єднаний шарнірами з нижньою частиною бункера, кришка бункера виконана у формі П-подібного жолоба, що в одному його положенні накриває верхню частину бункера і охоплює його спереду та позаду, а в другому положенні забезпечує сплив бункерного зерна по жолобу в транспортний засіб, причому кришка з'єднана з верхньою частиною бункера за допомогою шарнірів, вісь яких співпадає з віссю повороту бункера і має два основні положення відносно бункера, пристрій для завантаження зерна в бункер, що має елеватор з розвантажувальним вікном та завантажувально розподільчий пристрій з вікном для прийому зерна від елеватора змонтовано на бункері так, щоб його вікно для прийому зерна розташовувалося навпроти розвантажувального вікна елеватора, щільно прилягало до нього з можливістю роз'єднання цих вікон при повороті бункера для розвантаження, привід завантажувально-розподільчого пристрою кінематично зв'язаний із трансмісією приводу робочих органів комбайна, встановлені у верхній частині бункера щитки для звужування зернового потоку, що спливає з бункера, відрізняється тим, що у верхній частині бункера встановлено розвантажувальний шибер з можливістю зміни його положення відносно крайки бункера, з якої спливає зерно крізь щілину між цією крайкою та розвантажувальним шибером. Зазначене технічне рішення пояснюється фігурами 1 та 2. На фіг. 1 зображено бункер в положенні - розвантаження. На фіг. 2 представлено вигляд розвантажувального шибера на бункері та механізм його регулювання. На фігурі 1 зображено бункер 5 в положенні розвантаження. На корпусі зернозбирального комбайна 1, жорстко закріплений кронштейнами 3 з шарнірами 4 на їх вільних кінцях бункер для зерна 5, вісь шарнірів 4 розташована у верхній частині бункера 5 і паралельна повздовжній осі зернозбирального комбайна 1. Бункер 5 самоскидного типу, який приводиться в дію гідрофікованим механізмом повороту бункера відносно корпусу 1 зернозбирального комбайна. Цей механізм кріпиться на балці 2, що жорстко з'єднана з корпусом зернозбирального комбайна, та включає гідроциліндр 10, корпус гідроциліндра з'єднаний шарнірно з нижньою частиною бункера 5. На 49301 4 швелері 16, що прикріплений до корпусу бункера 5 встановлений розвантажувальний шибер 14, що рухається по верхній частині бункера за допомогою гідроциліндра 15 та запобігає лавинному сходженню зернового потоку на кришку-жолоб 6. Кришка 6 виконана у формі П-подібного жолоба, та з'єднана з верхньою частиною бункера 5 за допомогою шарнірів 8, вісь яких співпадає з віссю повороту бункера 5. Механізм повороту кришки 7 приводиться в дію гідромотором. Щитки 12, що розташовані у верхній частині бункера (спереду та позаду) звужують потік зерна, чим запобігають його схід за межі бортів кришки. Завантажувально розподільчий пристрій 11 обладнаний приводом 13. На фіг. 2 представлено вид верхньої частини бункера 5, до якої закріплений швелер 16 з привареними провушинами 17, 18 на яких тримається гідроциліндр 15. Елементи герметизації між бункером та його кришкою (П-подібним жолобом) на фігурах не зображені. Зернозбиральний комбайн працює наступним чином. Зусиллям багатоплунжерного гідроциліндра 10 телескопічного типу, корпус якого шарнірно закріплений до нижньої частини корпусу бункера 5, шток якого шарнірно закріплений до балки 2, що жорстко закріплена на корпусі 1. Під дією цього гідроциліндра, заповнений зерном бункер 5 обертається навколо осі, паралельній повздовжній осі зернозбирального комбайна 1, яка розташована у його верхній частині бункера 5 і співпадає з віссю шарнірів 4, що закріплені до вільних кінців кронштейна 3, і встановлюється у положенні - розвантаження. На швелері 16, що прикріплений до корпусу бункера 5 встановлений шибер 14, що рухається по верхній частині бункера за допомогою гідроциліндра 15 та запобігає лавинному сходженню зернового потоку на кришку-жолоб 6. Щитки 12, що розташовані у верхній частині бункера (спереду та позаду) звужують потік зерна, чим запобігають його схід за межі бортів кришки. По закінченню процесу вивантаження зерна гідросистема механізму повороту бункера переводиться у нейтральне положення. Бункер повертається у вихідне положення під дією кришки 6, яку повертають відповідним механізмом 7 також у вихідне положення. Після цього зернозбиральний комбайн включають в роботу для збирання та обмолоту зерна. Тобто робочий процес заповнення та розвантаження зерна повторюється. Потік зернової маси, з бункера самоскидного типу під час вивантаження, являє собою лавиноподібний рух. Використання розвантажувального шибера в конструкції зернозбирального комбайна дозволяє регулювати потік зерна в залежності від його фізико-механічних властивостей та виду. 5 Комп’ютерна верстка Д. Шеверун 49301 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
