Ґрунтообробний агрегат

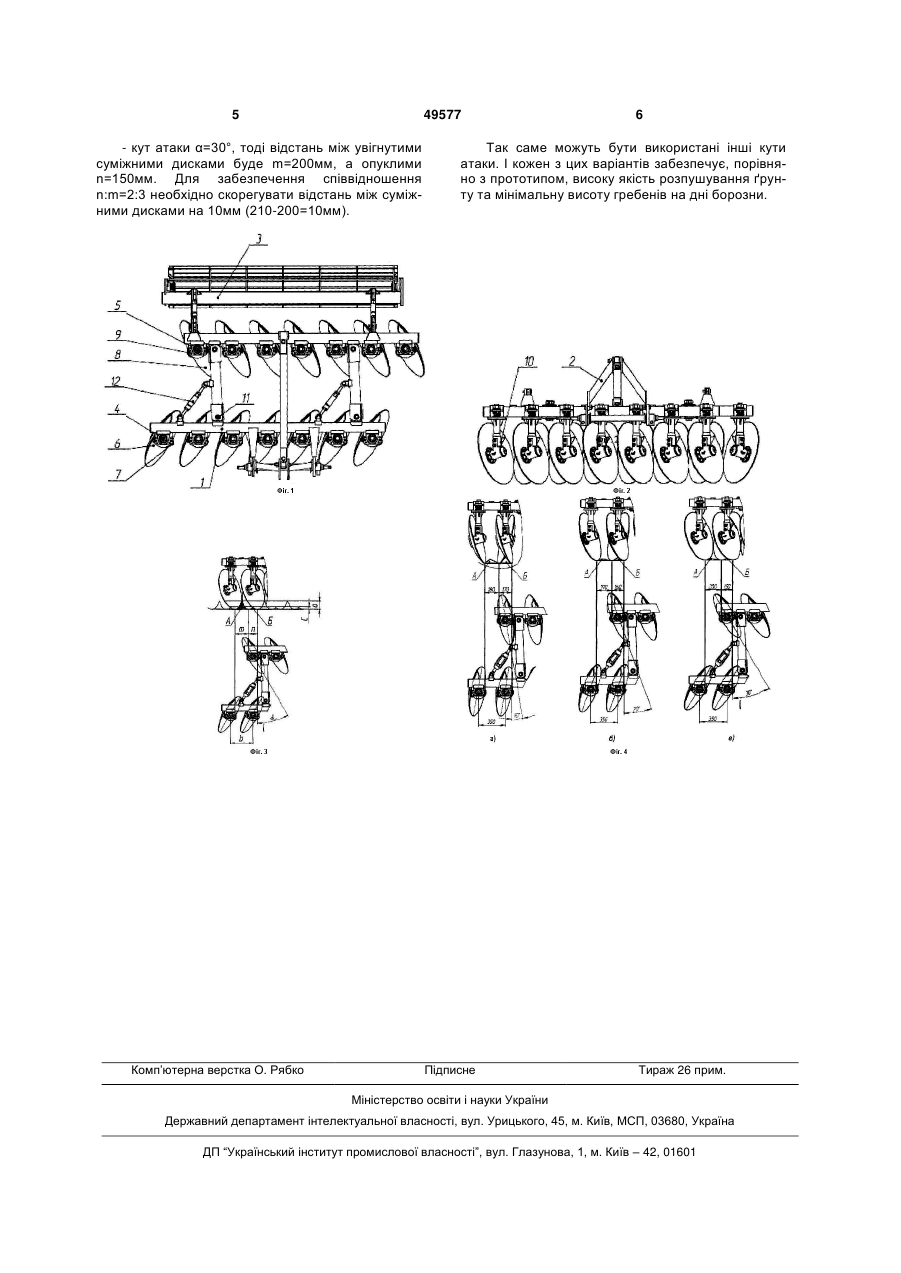

1. Ґрунтообробний агрегат, що містить базову раму, причіпний пристрій, опорний коток і розміщені на рамі фіксованим кроком під кутами до вертикалі два ряди сферичних дисків з можливістю регулювання кута атаки, причому різальні диски задніх робочих органів увігнутою поверхнею вста 3 бути більше глибини руху дисків в>1,5а, де а глибина руху дисків. Проте під час вибору значень кута атаки α та відстані між дисками в у дискових борін і плугів слід брати до уваги не тільки заклинювання дисків, але і отримання дна борозни заданого профілю, а саме висоту гребеня с. Висота гребеня с на дні борозни залежить від діаметру диска, кута атаки та відстані між суміжними дисками. У дискових борін та плугів висота гребня с≤0,4а, де а - глибина руху диска. Недотримання цього співвідношення під час вибору с негативно впливає на якість обробітку (залишається непідрізаною частина бур'яну на стерні). Разом з тим, виконання умови с≤0,4а та дотримання всіх вище наведених показників привело б до надмірному зближенню дисків в одному ряду, для цього дискові борони роблять двослідними, зміщуючи диски задніх рядів в поперечному напрямку по відношенню до дисків переднього ряду на величину е=в/2cosα (Синеоков Г.А., Панов И.М., Теория и расчет почтообрабатывающих машин. М.: «Машиностроение». - 1977. - 222с). В основу корисної моделі поставлено задачу удосконалення ґрунтообробного агрегату шляхом зміни відстані між суміжними дисками в поперечному напрямку залежно від зміни кутів атаки дисків забезпечити підвищення якості розпущення ґрунту та мінімальну висоту гребенів на дні борозни для різних ґрунтокліматичних умов. Поставлена задача вирішується тим, що у відомому ґрунтообробному агрегаті, який включає базову раму, причіпний пристрій, опорний коток і розміщені на рамі фіксованим кроком під кутами до вертикалі два ряди сферичних дисків з можливістю регулювання кута атаки, при цьому різальні диски задніх робочих органів увігнутою поверхнею встановлені зустрічно увігнутій поверхні різальних дисків передніх робочих органів, відповідно до корисної моделі, рама виконана з можливістю переміщення заднього ряду дисків в поперечному напрямку так, що розмір між опуклими поверхнями суміжних дисків n відноситься до розміру між увігнутими поверхнями суміжних дисків m як 2:3 залежно від кута атаки дисків. В іншій конкретній формі виконання корисної моделі рама виконана з окремих балок, які зв'язані одна з одною, принаймні, шарнірно у вигляді чотиризвенника. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Ґрунтообробний агрегат містить два ряди дисків, які розміщені послідовно в напрямку руху передній і задній ряди. Кожен поздовжній пласт ґрунту обробляють два, звернутих один до одного увігнутими поверхнями, диски. Ці диски називають суміжними. Один з них належить до переднього ряду, а інший до заднього. Суміжними являються також диски звернуті один до одного опуклими поверхнями. Тому характер дна борозни буде різним. Встановлення дисків заднього ряду на рамі з можливістю регулювання в поперечному напрямку відстані між суміжними дисками так, щоб розмір 49577 4 між опуклими поверхнями суміжних дисків n відноситься до розміру між увігнутими поверхнями суміжних дисків m як 2:3 залежно від кута атаки дисків дозволяє досягти оптимального розпушування ґрунту та мінімальної висоти гребеня. Виконання рами з окремих балок, що рухливо з'єднані одна з одною забезпечує зміну відстані між суміжними дисками. Суть корисної моделі пояснюється кресленнями. На Фіг.1 - загальний вигляд ґрунтообробного агрегату, вид зверху; на Фіг.2 - вид ґрунтообробного агрегату спереду; на Фіг.3 - схема орієнтації дисків; на Фіг.4 - схеми варіантів регулювання. Ґрунтообробний агрегат включає раму 1, причіпний пристрій 2, опорний коток 3. На рамі фіксованим кроком розміщені відповідно передні 4 та задні 5 робочі органи. Передні робочі органи 4 містять сферичні різальні диски 6, опори обертання 7, розміщені під кутом до вертикалі і мають можливість регулювання кута атаки α. Задні робочі органи 5 містять сферичні різальні диски 8, опори обертання 9 розміщені під кутом до вертикалі і мають можливість регулювання кута атаки α. Різальні диски 8 задніх робочих органів 5 увігнутою поверхнею встановлені зустрічно увігнутій поверхні різальних дисків 6 передніх робочих органів 4. Кожен з робочих органів 4 і 5 має пристрій 10 для очищення увігнутої сферичної поверхні різальних дисків 6 і 8. Рама 1 виконана з окремих балок, які з'єднані між собою шарнірно за допомогою пальця 11 та регулюються гвинтовою стяжкою 12. Ґрунтообробний агрегат працює таким чином. При переміщенні по полю, різальні диски 6 і 8 робочих органів 4 і 5 заглиблюються у ґрунт. Під впливом опору ґрунту диски 6 і 8 обертаються, підрізають шар ґрунту, піднімають і перевертають його. За допомогою пристроїв 10 для очищення дисків 6 і 8 ґрунт подрібнюється, розпушується і переміщується у відкриті борозни, утворені дисками 6 і 8. В залежності від конкретних ґрунтокліматичних умов передні робочі органи 4 і задні 5 встановлюють під певним кутом атаки, при цьому задні робочі органи 5 зміщають відносно передніх робочих органів 4 в поперечному напрямку гвинтовою стяжкою 12 на відстань, щоб забезпечити величину співвідношення між суміжними дисками n:m=2:3, залежно від кута атаки. Наприклад (Фіг.4), дискові робочі органи розміщенні на рамі з фіксованим кроком в=350мм, виконуючи співвідношення n:m=2:3, розмір між опуклими поверхнями суміжних дисків повинен бути n=140мм, а розмір між увігнутими поверхнями суміжних дисків - m=210мм, тобто 140:210=2:3. Змінюючи кути атаки: - кут атаки α=10°, тоді відстань між увігнутими суміжними дисками буде m=180мм, а опуклими n=170мм. Для забезпечення співвідношення n:m=2:3 необхідно скорегувати відстань між суміжними дисками на 30мм (210-180=30мм). - кут атаки α=20°, тоді відстань між увігнутими суміжними дисками буде m=190мм, а опуклими n=160мм. Для забезпечення співвідношення n:m=2:3 необхідно скорегувати відстань між суміжними дисками на 30мм (210-190=20мм). 5 49577 - кут атаки α=30°, тоді відстань між увігнутими суміжними дисками буде m=200мм, а опуклими n=150мм. Для забезпечення співвідношення n:m=2:3 необхідно скорегувати відстань між суміжними дисками на 10мм (210-200=10мм). Комп’ютерна верстка О. Рябко 6 Так саме можуть бути використані інші кути атаки. І кожен з цих варіантів забезпечує, порівняно з прототипом, високу якість розпушування ґрунту та мінімальну висоту гребенів на дні борозни. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
