Буферний каскад

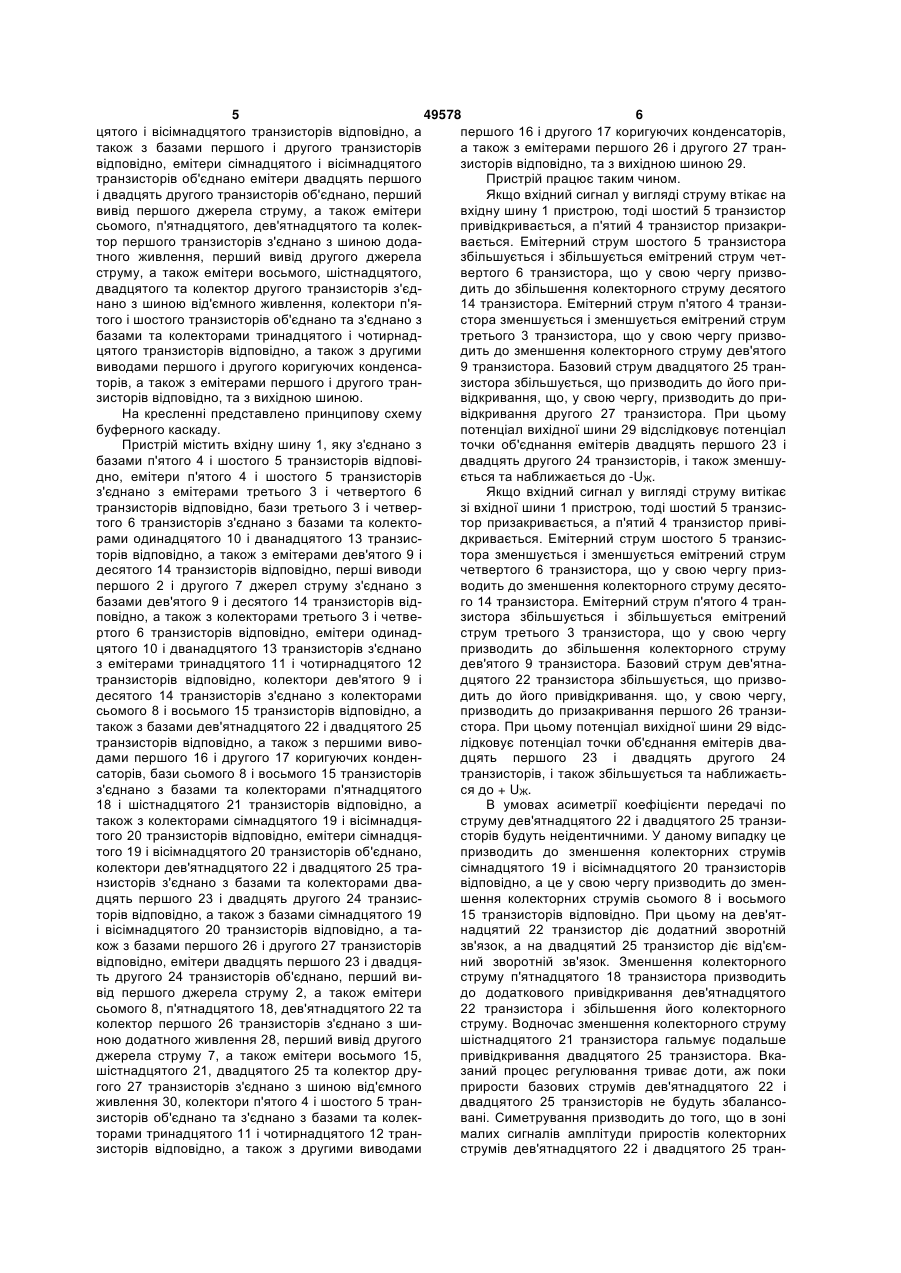

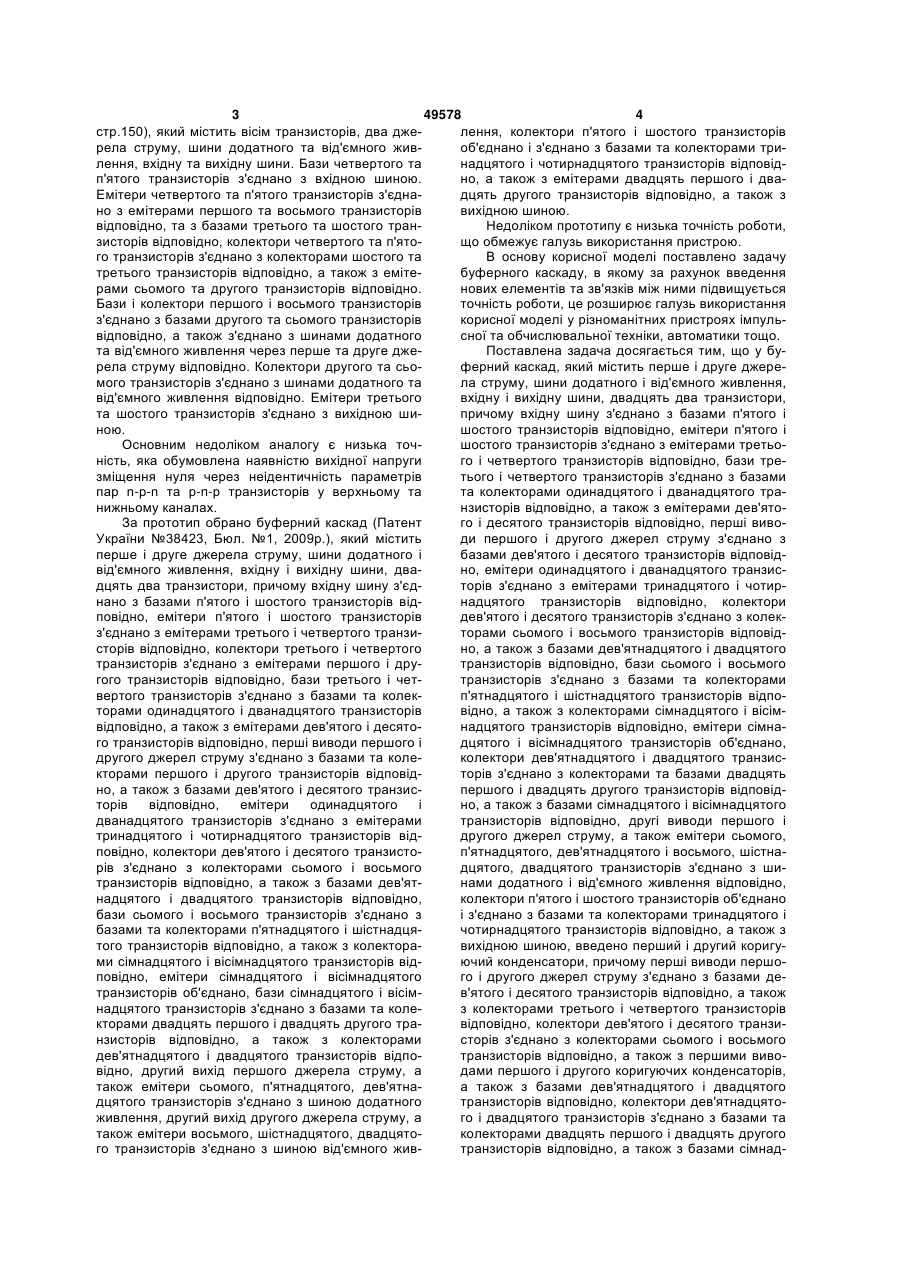

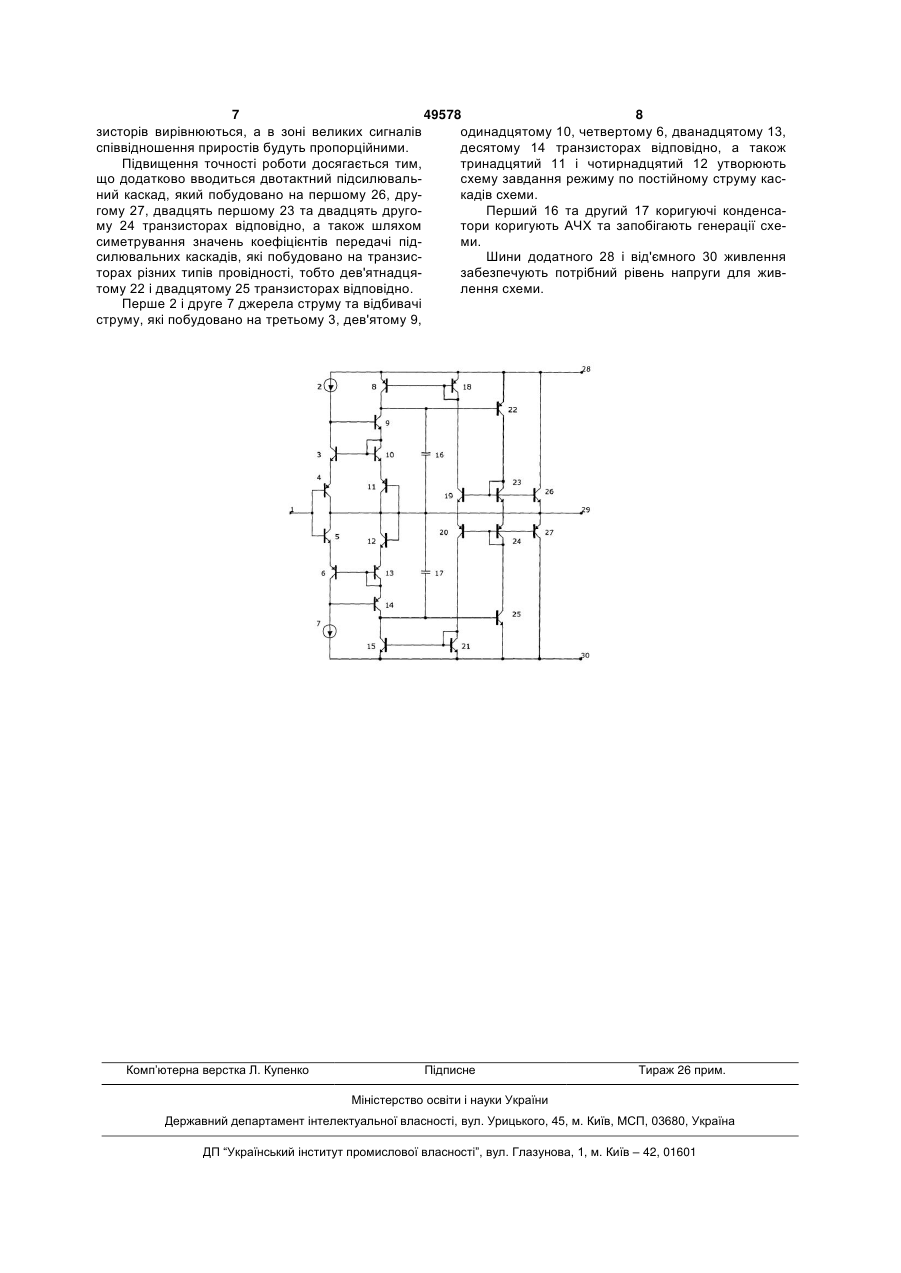

Буферний каскад, який містить перше і друге джерела струму, шини додатного і від'ємного живлення, вхідну і вихідну шини, двадцять два транзистори, причому вхідну шину з'єднано з базами п'ятого і шостого транзисторів відповідно, емітери п'ятого і шостого транзисторів з'єднано з емітерами третього і четвертого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами одинадцятого і дванадцятого транзисторів відповідно, а також з емітерами дев'ятого і десятого транзисторів відповідно, перші виводи першого і другого джерел струму з'єднано з базами дев'ятого і десятого транзисторів відповідно, емітери одинадцятого і дванадцятого транзисторів з'єднано з емітерами тринадцятого і чотирнадцятого транзисторів відповідно, колектори дев'ятого і десятого транзисторів з'єднано з колекторами сьомого і восьмого транзисторів відповідно, а також з базами дев'ятнадцятого і двадцятого транзисторів відповідно, бази сьомого і восьмого транзисторів з'єднано з базами та колекторами п'ятнадцятого і шістнадцятого транзисторів відповідно, а також з колекторами сімнадцятого і вісімнадцятого транзисторів відповідно, емітери сімнадцятого і вісімнадцятого транзисторів об'єднано, колектори дев'ятнадцятого і двадцятого транзисторів з'єднано з колекторами та базами двадцять першого і двадцять другого транзисторів відповідно, а також з базами сімнадцятого і вісімнадцятого транзисторів відповідно, другі виводи першого і U 2 (19) 1 3 49578 4 стр.150), який містить вісім транзисторів, два джелення, колектори п'ятого і шостого транзисторів рела струму, шини додатного та від'ємного живоб'єднано і з'єднано з базами та колекторами трилення, вхідну та вихідну шини. Бази четвертого та надцятого і чотирнадцятого транзисторів відповідп'ятого транзисторів з'єднано з вхідною шиною. но, а також з емітерами двадцять першого і дваЕмітери четвертого та п'ятого транзисторів з'єднадцять другого транзисторів відповідно, а також з но з емітерами першого та восьмого транзисторів вихідною шиною. відповідно, та з базами третього та шостого транНедоліком прототипу є низька точність роботи, зисторів відповідно, колектори четвертого та п'ятощо обмежує галузь використання пристрою. го транзисторів з'єднано з колекторами шостого та В основу корисної моделі поставлено задачу третього транзисторів відповідно, а також з емітебуферного каскаду, в якому за рахунок введення рами сьомого та другого транзисторів відповідно. нових елементів та зв'язків між ними підвищується Бази і колектори першого і восьмого транзисторів точність роботи, це розширює галузь використання з'єднано з базами другого та сьомого транзисторів корисної моделі у різноманітних пристроях імпульвідповідно, а також з'єднано з шинами додатного сної та обчислювальної техніки, автоматики тощо. та від'ємного живлення через перше та друге джеПоставлена задача досягається тим, що у бурела струму відповідно. Колектори другого та сьоферний каскад, який містить перше і друге джеремого транзисторів з'єднано з шинами додатного та ла струму, шини додатного і від'ємного живлення, від'ємного живлення відповідно. Емітери третього вхідну і вихідну шини, двадцять два транзистори, та шостого транзисторів з'єднано з вихідною шипричому вхідну шину з'єднано з базами п'ятого і ною. шостого транзисторів відповідно, емітери п'ятого і Основним недоліком аналогу є низька точшостого транзисторів з'єднано з емітерами третьоність, яка обумовлена наявністю вихідної напруги го і четвертого транзисторів відповідно, бази трезміщення нуля через неідентичність параметрів тього і четвертого транзисторів з'єднано з базами пар n-р-n та p-n-р транзисторів у верхньому та та колекторами одинадцятого і дванадцятого транижньому каналах. нзисторів відповідно, а також з емітерами дев'ятоЗа прототип обрано буферний каскад (Патент го і десятого транзисторів відповідно, перші вивоУкраїни №38423, Бюл. №1, 2009р.), який містить ди першого і другого джерел струму з'єднано з перше і друге джерела струму, шини додатного і базами дев'ятого і десятого транзисторів відповідвід'ємного живлення, вхідну і вихідну шини, двано, емітери одинадцятого і дванадцятого транзисдцять два транзистори, причому вхідну шину з'єдторів з'єднано з емітерами тринадцятого і чотирнано з базами п'ятого і шостого транзисторів віднадцятого транзисторів відповідно, колектори повідно, емітери п'ятого і шостого транзисторів дев'ятого і десятого транзисторів з'єднано з колекз'єднано з емітерами третього і четвертого транзиторами сьомого і восьмого транзисторів відповідсторів відповідно, колектори третього і четвертого но, а також з базами дев'ятнадцятого і двадцятого транзисторів з'єднано з емітерами першого і друтранзисторів відповідно, бази сьомого і восьмого гого транзисторів відповідно, бази третього і четтранзисторів з'єднано з базами та колекторами вертого транзисторів з'єднано з базами та колекп'ятнадцятого і шістнадцятого транзисторів відпоторами одинадцятого і дванадцятого транзисторів відно, а також з колекторами сімнадцятого і вісімвідповідно, а також з емітерами дев'ятого і десятонадцятого транзисторів відповідно, емітери сімнаго транзисторів відповідно, перші виводи першого і дцятого і вісімнадцятого транзисторів об'єднано, другого джерел струму з'єднано з базами та колеколектори дев'ятнадцятого і двадцятого транзискторами першого і другого транзисторів відповідторів з'єднано з колекторами та базами двадцять но, а також з базами дев'ятого і десятого транзиспершого і двадцять другого транзисторів відповідторів відповідно, емітери одинадцятого і но, а також з базами сімнадцятого і вісімнадцятого дванадцятого транзисторів з'єднано з емітерами транзисторів відповідно, другі виводи першого і тринадцятого і чотирнадцятого транзисторів віддругого джерел струму, а також емітери сьомого, повідно, колектори дев'ятого і десятого транзистоп'ятнадцятого, дев'ятнадцятого і восьмого, шістнарів з'єднано з колекторами сьомого і восьмого дцятого, двадцятого транзисторів з'єднано з шитранзисторів відповідно, а також з базами дев'ятнами додатного і від'ємного живлення відповідно, надцятого і двадцятого транзисторів відповідно, колектори п'ятого і шостого транзисторів об'єднано бази сьомого і восьмого транзисторів з'єднано з і з'єднано з базами та колекторами тринадцятого і базами та колекторами п'ятнадцятого і шістнадцячотирнадцятого транзисторів відповідно, а також з того транзисторів відповідно, а також з колекторавихідною шиною, введено перший і другий коригуми сімнадцятого і вісімнадцятого транзисторів відючий конденсатори, причому перші виводи першоповідно, емітери сімнадцятого і вісімнадцятого го і другого джерел струму з'єднано з базами детранзисторів об'єднано, бази сімнадцятого і вісімв'ятого і десятого транзисторів відповідно, а також надцятого транзисторів з'єднано з базами та колез колекторами третього і четвертого транзисторів кторами двадцять першого і двадцять другого травідповідно, колектори дев'ятого і десятого транзинзисторів відповідно, а також з колекторами сторів з'єднано з колекторами сьомого і восьмого дев'ятнадцятого і двадцятого транзисторів відпотранзисторів відповідно, а також з першими вивовідно, другий вихід першого джерела струму, а дами першого і другого коригуючих конденсаторів, також емітери сьомого, п'ятнадцятого, дев'ятнаа також з базами дев'ятнадцятого і двадцятого дцятого транзисторів з'єднано з шиною додатного транзисторів відповідно, колектори дев'ятнадцятоживлення, другий вихід другого джерела струму, а го і двадцятого транзисторів з'єднано з базами та також емітери восьмого, шістнадцятого, двадцятоколекторами двадцять першого і двадцять другого го транзисторів з'єднано з шиною від'ємного живтранзисторів відповідно, а також з базами сімнад 5 49578 6 цятого і вісімнадцятого транзисторів відповідно, а першого 16 і другого 17 коригуючих конденсаторів, також з базами першого і другого транзисторів а також з емітерами першого 26 і другого 27 транвідповідно, емітери сімнадцятого і вісімнадцятого зисторів відповідно, та з вихідною шиною 29. транзисторів об'єднано емітери двадцять першого Пристрій працює таким чином. і двадцять другого транзисторів об'єднано, перший Якщо вхідний сигнал у вигляді струму втікає на вивід першого джерела струму, а також емітери вхідну шину 1 пристрою, тоді шостий 5 транзистор сьомого, п'ятнадцятого, дев'ятнадцятого та колекпривідкривається, а п'ятий 4 транзистор призакритор першого транзисторів з'єднано з шиною додавається. Емітерний струм шостого 5 транзистора тного живлення, перший вивід другого джерела збільшується і збільшується емітрений струм четструму, а також емітери восьмого, шістнадцятого, вертого 6 транзистора, що у свою чергу призводвадцятого та колектор другого транзисторів з'єддить до збільшення колекторного струму десятого нано з шиною від'ємного живлення, колектори п'я14 транзистора. Емітерний струм п'ятого 4 транзитого і шостого транзисторів об'єднано та з'єднано з стора зменшується і зменшується емітрений струм базами та колекторами тринадцятого і чотирнадтретього 3 транзистора, що у свою чергу призвоцятого транзисторів відповідно, а також з другими дить до зменшення колекторного струму дев'ятого виводами першого і другого коригуючих конденса9 транзистора. Базовий струм двадцятого 25 транторів, а також з емітерами першого і другого транзистора збільшується, що призводить до його призисторів відповідно, та з вихідною шиною. відкривання, що, у свою чергу, призводить до приНа кресленні представлено принципову схему відкривання другого 27 транзистора. При цьому буферного каскаду. потенціал вихідної шини 29 відслідковує потенціал Пристрій містить вхідну шину 1, яку з'єднано з точки об'єднання емітерів двадцять першого 23 і базами п'ятого 4 і шостого 5 транзисторів відповідвадцять другого 24 транзисторів, і також зменшудно, емітери п'ятого 4 і шостого 5 транзисторів ється та наближається до -UЖ. з'єднано з емітерами третього 3 і четвертого 6 Якщо вхідний сигнал у вигляді струму витікає транзисторів відповідно, бази третього 3 і четверзі вхідної шини 1 пристрою, тоді шостий 5 транзистого 6 транзисторів з'єднано з базами та колектотор призакривається, а п'ятий 4 транзистор привірами одинадцятого 10 і дванадцятого 13 транзисдкривається. Емітерний струм шостого 5 транзисторів відповідно, а також з емітерами дев'ятого 9 і тора зменшується і зменшується емітрений струм десятого 14 транзисторів відповідно, перші виводи четвертого 6 транзистора, що у свою чергу призпершого 2 і другого 7 джерел струму з'єднано з водить до зменшення колекторного струму десятобазами дев'ятого 9 і десятого 14 транзисторів відго 14 транзистора. Емітерний струм п'ятого 4 транповідно, а також з колекторами третього 3 і четвезистора збільшується і збільшується емітрений ртого 6 транзисторів відповідно, емітери одинадструм третього 3 транзистора, що у свою чергу цятого 10 і дванадцятого 13 транзисторів з'єднано призводить до збільшення колекторного струму з емітерами тринадцятого 11 і чотирнадцятого 12 дев'ятого 9 транзистора. Базовий струм дев'ятнатранзисторів відповідно, колектори дев'ятого 9 і дцятого 22 транзистора збільшується, що призводесятого 14 транзисторів з'єднано з колекторами дить до його привідкривання. що, у свою чергу, сьомого 8 і восьмого 15 транзисторів відповідно, а призводить до призакривання першого 26 транзитакож з базами дев'ятнадцятого 22 і двадцятого 25 стора. При цьому потенціал вихідної шини 29 відстранзисторів відповідно, а також з першими виволідковує потенціал точки об'єднання емітерів двадами першого 16 і другого 17 коригуючих кондендцять першого 23 і двадцять другого 24 саторів, бази сьомого 8 і восьмого 15 транзисторів транзисторів, і також збільшується та наближаєтьз'єднано з базами та колекторами п'ятнадцятого ся до + UЖ. 18 і шістнадцятого 21 транзисторів відповідно, а В умовах асиметрії коефіцієнти передачі по також з колекторами сімнадцятого 19 і вісімнадцяструму дев'ятнадцятого 22 і двадцятого 25 транзитого 20 транзисторів відповідно, емітери сімнадцясторів будуть неідентичними. У даному випадку це того 19 і вісімнадцятого 20 транзисторів об'єднано, призводить до зменшення колекторних струмів колектори дев'ятнадцятого 22 і двадцятого 25 трасімнадцятого 19 і вісімнадцятого 20 транзисторів нзисторів з'єднано з базами та колекторами двавідповідно, а це у свою чергу призводить до змендцять першого 23 і двадцять другого 24 транзисшення колекторних струмів сьомого 8 і восьмого торів відповідно, а також з базами сімнадцятого 19 15 транзисторів відповідно. При цьому на дев'яті вісімнадцятого 20 транзисторів відповідно, а танадцятий 22 транзистор діє додатний зворотній кож з базами першого 26 і другого 27 транзисторів зв'язок, а на двадцятий 25 транзистор діє від'ємвідповідно, емітери двадцять першого 23 і двадцяний зворотній зв'язок. Зменшення колекторного ть другого 24 транзисторів об'єднано, перший виструму п'ятнадцятого 18 транзистора призводить від першого джерела струму 2, а також емітери до додаткового привідкривання дев'ятнадцятого сьомого 8, п'ятнадцятого 18, дев'ятнадцятого 22 та 22 транзистора і збільшення його колекторного колектор першого 26 транзисторів з'єднано з шиструму. Водночас зменшення колекторного струму ною додатного живлення 28, перший вивід другого шістнадцятого 21 транзистора гальмує подальше джерела струму 7, а також емітери восьмого 15, привідкривання двадцятого 25 транзистора. Вкашістнадцятого 21, двадцятого 25 та колектор друзаний процес регулювання триває доти, аж поки гого 27 транзисторів з'єднано з шиною від'ємного прирости базових струмів дев'ятнадцятого 22 і живлення 30, колектори п'ятого 4 і шостого 5 трандвадцятого 25 транзисторів не будуть збалансозисторів об'єднано та з'єднано з базами та колеквані. Симетрування призводить до того, що в зоні торами тринадцятого 11 і чотирнадцятого 12 транмалих сигналів амплітуди приростів колекторних зисторів відповідно, а також з другими виводами струмів дев'ятнадцятого 22 і двадцятого 25 тран 7 49578 8 зисторів вирівнюються, а в зоні великих сигналів одинадцятому 10, четвертому 6, дванадцятому 13, співвідношення приростів будуть пропорційними. десятому 14 транзисторах відповідно, а також Підвищення точності роботи досягається тим, тринадцятий 11 і чотирнадцятий 12 утворюють що додатково вводиться двотактний підсилювальсхему завдання режиму по постійному струму касний каскад, який побудовано на першому 26, друкадів схеми. гому 27, двадцять першому 23 та двадцять другоПерший 16 та другий 17 коригуючі конденсаму 24 транзисторах відповідно, а також шляхом тори коригують АЧХ та запобігають генерації схесиметрування значень коефіцієнтів передачі підми. силювальних каскадів, які побудовано на транзисШини додатного 28 і від'ємного 30 живлення торах різних типів провідності, тобто дев'ятнадцязабезпечують потрібний рівень напруги для живтому 22 і двадцятому 25 транзисторах відповідно. лення схеми. Перше 2 і друге 7 джерела струму та відбивачі струму, які побудовано на третьому 3, дев'ятому 9, Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
