Холодильник для термостатування крові та препаратів на її основі

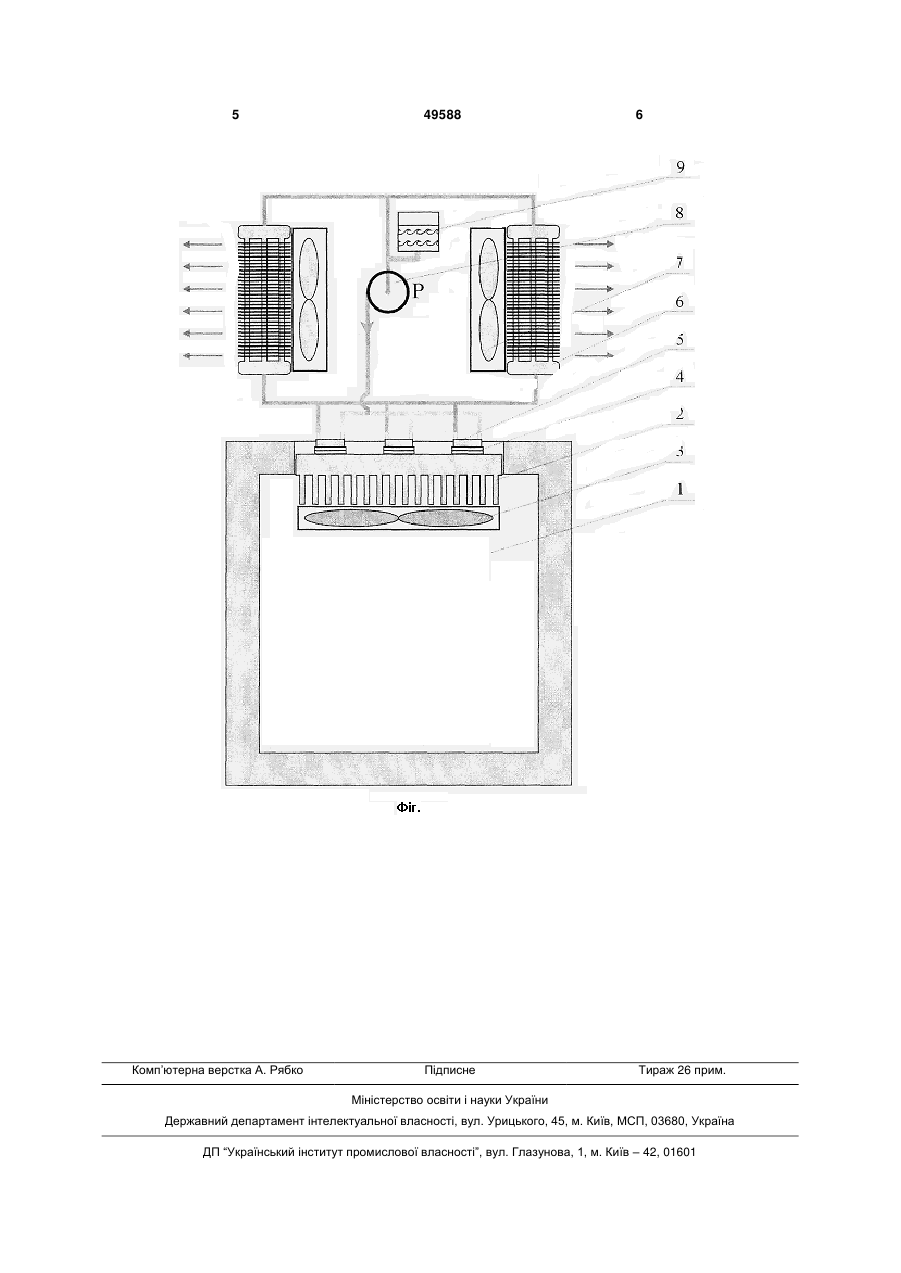

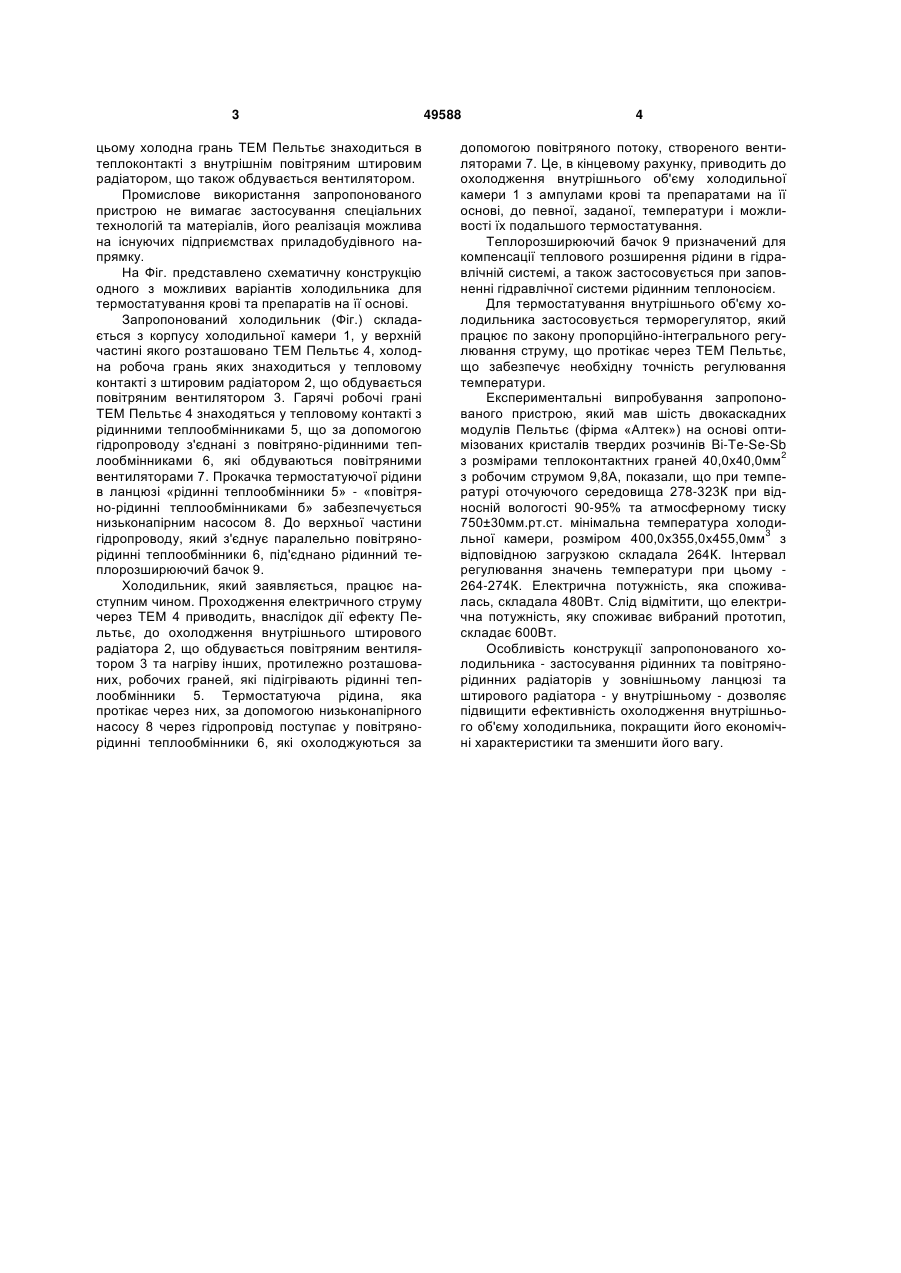

1. Холодильник для термостатування крові та препаратів на її основі, що складається з корпусу 3 цьому холодна грань ТЕМ Пельтьє знаходиться в теплоконтакті з внутрішнім повітряним штировим радіатором, що також обдувається вентилятором. Промислове використання запропонованого пристрою не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. На Фіг. представлено схематичну конструкцію одного з можливих варіантів холодильника для термостатування крові та препаратів на її основі. Запропонований холодильник (Фіг.) складається з корпусу холодильної камери 1, у верхній частині якого розташовано ТЕМ Пельтьє 4, холодна робоча грань яких знаходиться у тепловому контакті з штировим радіатором 2, що обдувається повітряним вентилятором 3. Гарячі робочі грані ТЕМ Пельтьє 4 знаходяться у тепловому контакті з рідинними теплообмінниками 5, що за допомогою гідропроводу з'єднані з повітряно-рідинними теплообмінниками 6, які обдуваються повітряними вентиляторами 7. Прокачка термостатуючої рідини в ланцюзі «рідинні теплообмінники 5» - «повітряно-рідинні теплообмінниками б» забезпечується низьконапірним насосом 8. До верхньої частини гідропроводу, який з'єднує паралельно повітрянорідинні теплообмінники 6, під'єднано рідинний теплорозширюючий бачок 9. Холодильник, який заявляється, працює наступним чином. Проходження електричного струму через ТЕМ 4 приводить, внаслідок дії ефекту Пельтьє, до охолодження внутрішнього штирового радіатора 2, що обдувається повітряним вентилятором 3 та нагріву інших, протилежно розташованих, робочих граней, які підігрівають рідинні теплообмінники 5. Термостатуюча рідина, яка протікає через них, за допомогою низьконапірного насосу 8 через гідропровід поступає у повітрянорідинні теплообмінники 6, які охолоджуються за 49588 4 допомогою повітряного потоку, створеного вентиляторами 7. Це, в кінцевому рахунку, приводить до охолодження внутрішнього об'єму холодильної камери 1 з ампулами крові та препаратами на її основі, до певної, заданої, температури і можливості їх подальшого термостатування. Теплорозширюючий бачок 9 призначений для компенсації теплового розширення рідини в гідравлічній системі, а також застосовується при заповненні гідравлічної системи рідинним теплоносієм. Для термостатування внутрішнього об'єму холодильника застосовується терморегулятор, який працює по закону пропорційно-інтегрального регулювання струму, що протікає через ТЕМ Пельтьє, що забезпечує необхідну точність регулювання температури. Експериментальні випробування запропонованого пристрою, який мав шість двокаскадних модулів Пельтьє (фірма «Алтек») на основі оптимізованих кристалів твердих розчинів Bi-Te-Se-Sb з розмірами теплоконтактних граней 40,0х40,0мм2 з робочим струмом 9,8А, показали, що при температурі оточуючого середовища 278-323К при відносній вологості 90-95% та атмосферному тиску 750±30мм.рт.ст. мінімальна температура холодильної камери, розміром 400,0х355,0х455,0мм3 з відповідною загрузкою складала 264К. Інтервал регулювання значень температури при цьому 264-274К. Електрична потужність, яка споживалась, складала 480Вт. Слід відмітити, що електрична потужність, яку споживає вибраний прототип, складає 600Вт. Особливість конструкції запропонованого холодильника - застосування рідинних та повітрянорідинних радіаторів у зовнішньому ланцюзі та штирового радіатора - у внутрішньому - дозволяє підвищити ефективність охолодження внутрішнього об'єму холодильника, покращити його економічні характеристики та зменшити його вагу. 5 Комп’ютерна верстка А. Рябко 49588 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
