Муфта пружна, що має провідну й ведену півмуфти із фланцями, між якими встановлена проставка, що також має з обох боків фланці, при цьому між фланцями півмуфт і фланцями проставки безпосередньо або через додатково встановлене/і/ проміжне/і/ кільце/я/, закріплено з'єднувальними елементами по пакету пружних елементів, до того ж, пакети пружних елементів мають отвори для з'єднувальних елементів, які розміщені у втулках і встановлені у фланцях, яка відрізняється тим, що пакети пружних елементів мають форму кільця, утвореного більшим і меншим концентричними колами.

Текст

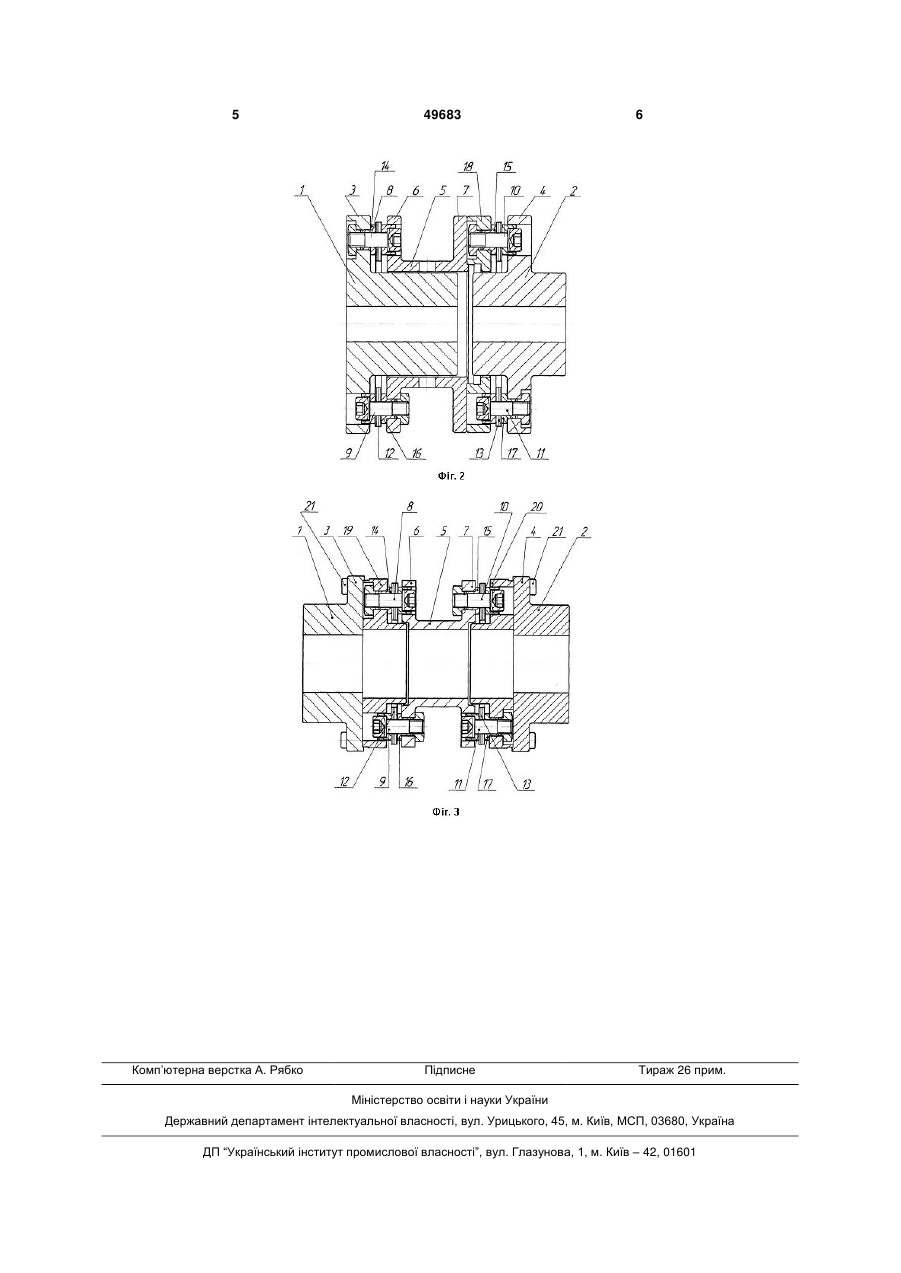

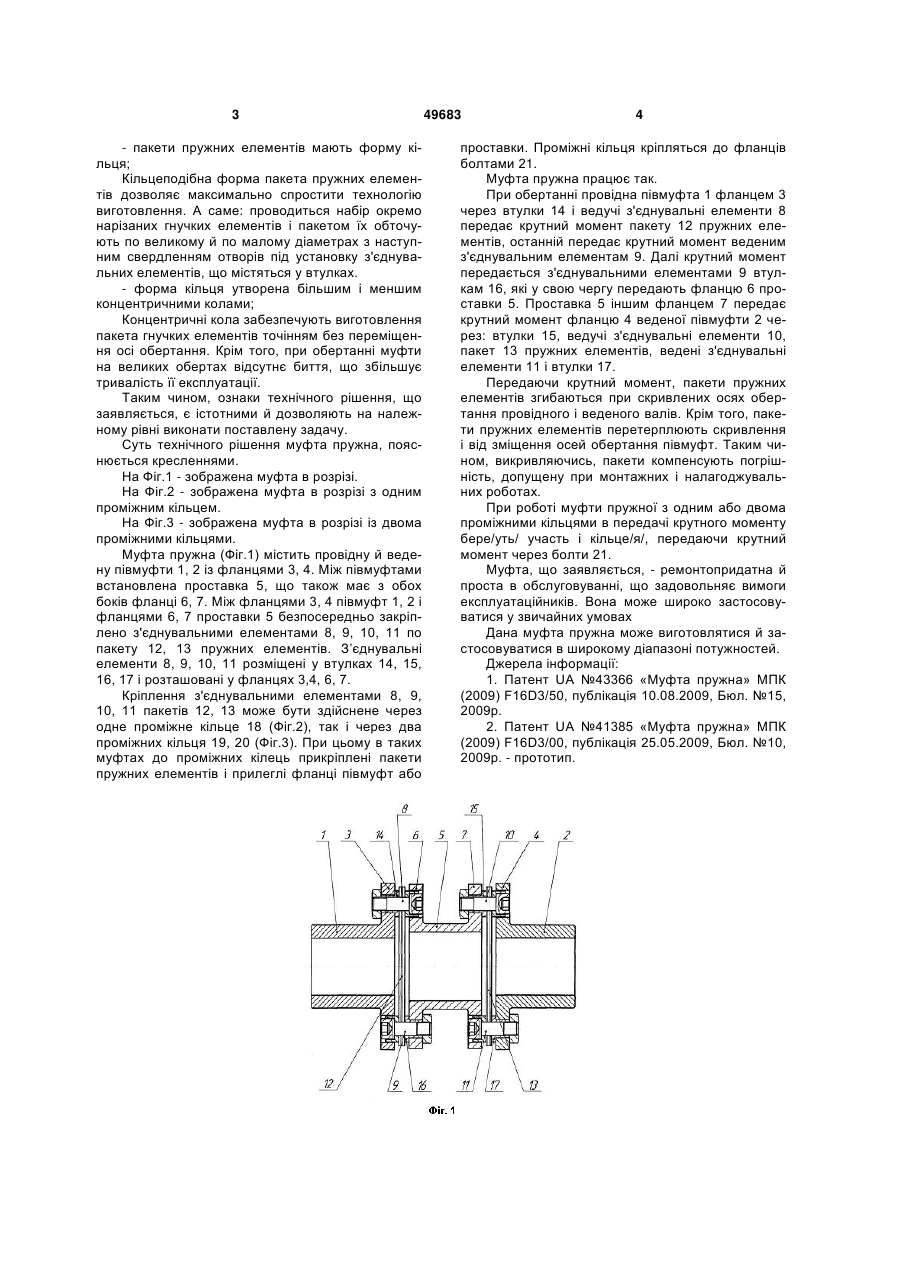

Муфта пружна, що має провідну й ведену півмуфти із фланцями, між якими встановлена про 3 - пакети пружних елементів мають форму кільця; Кільцеподібна форма пакета пружних елементів дозволяє максимально спростити технологію виготовлення. А саме: проводиться набір окремо нарізаних гнучких елементів і пакетом їх обточують по великому й по малому діаметрах з наступним свердленням отворів під установку з'єднувальних елементів, що містяться у втулках. - форма кільця утворена більшим і меншим концентричними колами; Концентричні кола забезпечують виготовлення пакета гнучких елементів точінням без переміщення осі обертання. Крім того, при обертанні муфти на великих обертах відсутнє биття, що збільшує тривалість її експлуатації. Таким чином, ознаки технічного рішення, що заявляється, є істотними й дозволяють на належному рівні виконати поставлену задачу. Суть технічного рішення муфта пружна, пояснюється кресленнями. На Фіг.1 - зображена муфта в розрізі. На Фіг.2 - зображена муфта в розрізі з одним проміжним кільцем. На Фіг.3 - зображена муфта в розрізі із двома проміжними кільцями. Муфта пружна (Фіг.1) містить провідну й ведену півмуфти 1, 2 із фланцями 3, 4. Між півмуфтами встановлена проставка 5, що також має з обох боків фланці 6, 7. Між фланцями 3, 4 півмуфт 1, 2 і фланцями 6, 7 проставки 5 безпосередньо закріплено з'єднувальними елементами 8, 9, 10, 11 по пакету 12, 13 пружних елементів. З’єднувальні елементи 8, 9, 10, 11 розміщені у втулках 14, 15, 16, 17 і розташовані у фланцях 3,4, 6, 7. Кріплення з'єднувальними елементами 8, 9, 10, 11 пакетів 12, 13 може бути здійснене через одне проміжне кільце 18 (Фіг.2), так і через два проміжних кільця 19, 20 (Фіг.3). При цьому в таких муфтах до проміжних кілець прикріплені пакети пружних елементів і прилеглі фланці півмуфт або 49683 4 проставки. Проміжні кільця кріпляться до фланців болтами 21. Муфта пружна працює так. При обертанні провідна півмуфта 1 фланцем 3 через втулки 14 і ведучі з'єднувальні елементи 8 передає крутний момент пакету 12 пружних елементів, останній передає крутний момент веденим з'єднувальним елементам 9. Далі крутний момент передається з'єднувальними елементами 9 втулкам 16, які у свою чергу передають фланцю 6 проставки 5. Проставка 5 іншим фланцем 7 передає крутний момент фланцю 4 веденої півмуфти 2 через: втулки 15, ведучі з'єднувальні елементи 10, пакет 13 пружних елементів, ведені з'єднувальні елементи 11 і втулки 17. Передаючи крутний момент, пакети пружних елементів згибаються при скривлених осях обертання провідного і веденого валів. Крім того, пакети пружних елементів перетерплюють скривлення і від зміщення осей обертання півмуфт. Таким чином, викривляючись, пакети компенсують погрішність, допущену при монтажних і налагоджувальних роботах. При роботі муфти пружної з одним або двома проміжними кільцями в передачі крутного моменту бере/уть/ участь і кільце/я/, передаючи крутний момент через болти 21. Муфта, що заявляється, - ремонтопридатна й проста в обслуговуванні, що задовольняє вимоги експлуатаційників. Вона може широко застосовуватися у звичайних умовах Дана муфта пружна може виготовлятися й застосовуватися в широкому діапазоні потужностей. Джерела інформації: 1. Патент UA №43366 «Муфта пружна» МПК (2009) F16D3/50, публікація 10.08.2009, Бюл. №15, 2009р. 2. Патент UA №41385 «Муфта пружна» МПК (2009) F16D3/00, публікація 25.05.2009, Бюл. №10, 2009р. - прототип. 5 Комп’ютерна верстка А. Рябко 49683 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Elastic clutch

Автори англійською

Hulyi Oleksandr Mykolaiovych, Poklad Oleksandr Volodymyrovych, Syvolap Yevhen Ivanovych

Назва патенту російською

Муфта упругая

Автори російською

Гулий Александр Николаевич, Поклад Александр Владимирович, Сиволап Евгений Иванович

МПК / Мітки

МПК: F16D 3/00

Мітки: муфта, пружна
