Трубчастий елемент фільтрувально-сорбційного типу із срібним покриттям

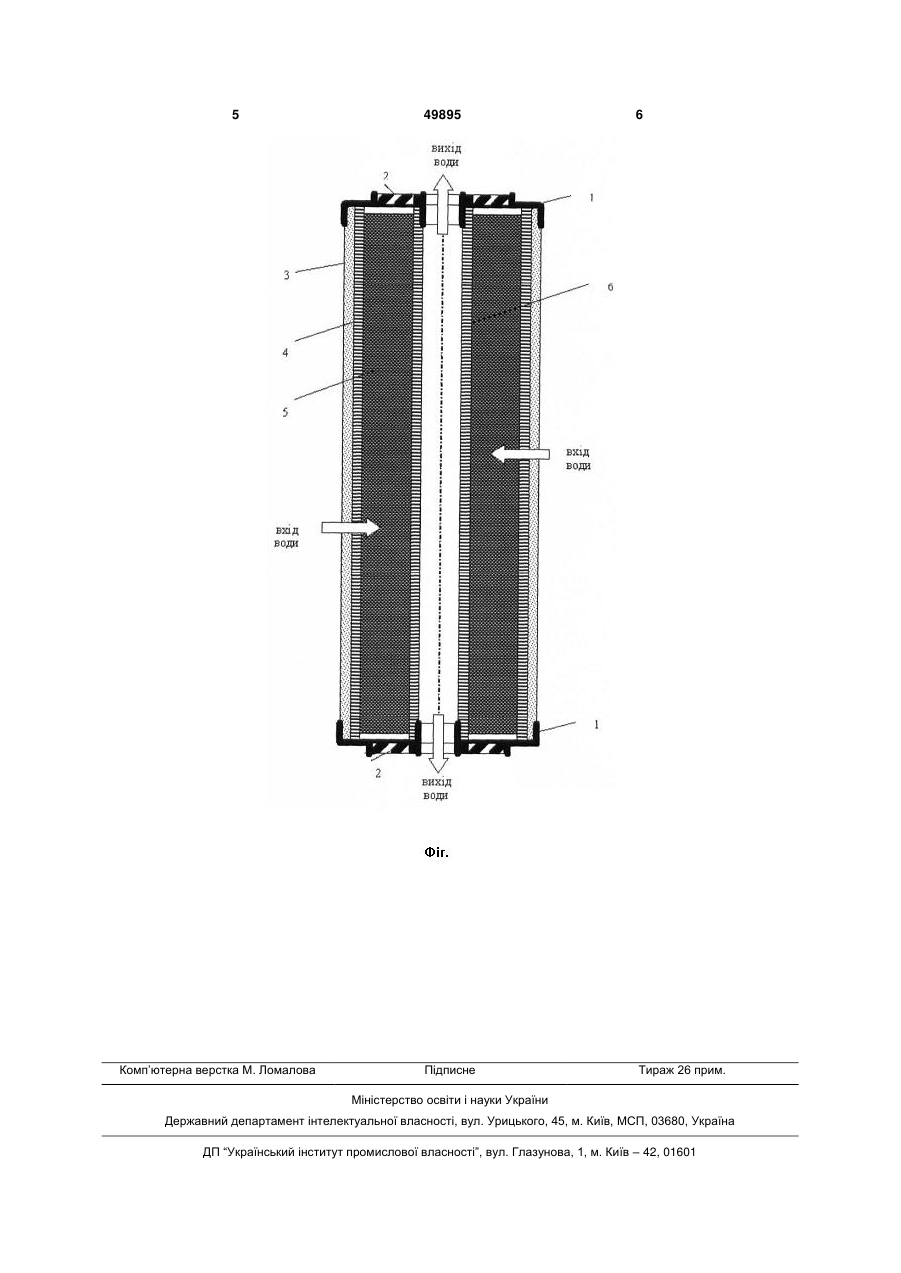

1. Трубчастий елемент фільтрувальносорбційного типу із срібним покриттям, який містить внутрішній та зовнішній плетені дренажні каркаси із послідовно розміщеними між ними шарами сорбційного матеріалу, шар нетканого пористого матеріалу з ультратонких полімерних волокон навколо зовнішнього дренажного каркасу, а також 3 ний каркас, ущільнювальні кришки з еластичними прокладками, послідовно розміщені шари сорбційного матеріалу й шар нетканого пористого матеріалу з ультратонких полімерних волокон. Обмеженням використання відомого «Трубчастого елементу фільтрувально-сорбційного типу» є його недостатня пристосованість до знезараження води від мікроорганізмів. Задачею корисної моделі є створення конструкції трубчастого елементу фільтрувальносорбційного типу здатного затримувати не лише механічні й хімічні домішки, а й бактеріальні домішки присутні у воді, з наступним їх пригніченням та знищенням. Відомо, що термін заміни трубчастого фільтрувального елемента (картриджа) в схемах водоочищення визначається не тільки зміною хімічних і органолептичних показників води, але й міркуваннями мікробіологічної безпеки. Так, якщо використовується вода неналежної якості, йдеться й про те, що в ній присутня певна кількість мікроорганізмів. Навіть, якщо фільтрувальній картридж і затримує мікроорганізми, це не означає, що всі вони відразу загинуть. Мікроорганізми оселяються в картриджі (особливо коли в його складі є активоване вугілля чи вуглецевий матеріал волокнистого типу) і починають розмножуватись в сприятливій атмосфері встановленого, наприклад у кухні картриджу, де тепло і в корпусі фільтра є вода, що вкрай сприятливо для розвитку мікроорганізмів. Особливо небезпечно, коли системою водоочищення тривалий час не користуються, а вхідна вода недостатньо хлорована, або зовсім не хлорована. За термінологією фахівців «картридж починає обростати «шубою»». В результаті, в очищеній питній воді може виявитися значна кількість бактеріальних токсинів - продуктів життєдіяльності мікроорганізмів. Зрозуміло, що пити таку воду небезпечно у зв'язку з можливими алергічними реакціями організму. Поставлена задача вирішується завдяки створенню конструкції трубчастого елементу фільтрувально-сорбційного типу із срібним покриттям, який містить внутрішній та зовнішній плетені дренажні каркаси із послідовно розміщеними між ними шарами сорбційного матеріалу; шар нетканого пористого матеріалу з ультратонких полімерних волокон навколо зовнішнього дренажного каркасу; а також торцеві ущільнювальні кришки з еластичними прокладками, при цьому поверхня нетканого пористого матеріалу покрита шаром срібла. Внутрішній та зовнішній плетені дренажні каркаси виго 49895 4 товлені, наприклад, із полімерного матеріалу, а сорбційний матеріал знаходиться у гранульованій чи волокнистій формі. Шар ультратонких полімерних волокон утворює мікропористу структуру з розміром пор 0,22-1,0 мікрон. Фігури креслень Фіг. - трубчастий елемент фільтрувальносорбційного типу із срібним покриттям. Позначення на фігурах креслень 1 - ущільнювальна кришка; 2 - еластична прокладка; 3 - шар срібла; 4 - зовнішній плетений дренажний каркас; 5 - сорбційний матеріал; 6 - внутрішній плетений дренажний каркас. Здійснення пропонованої корисної моделі відбувається наступним чином: Вода у трубчастому елементі фільтрувальносорбційного типу фільтрується у радіальному напрямі крізь шар нетканого пористого матеріалу з ультратонких полімерних волокон, поверхня якого покрита сріблом (3), завдяки чому рідина звільнюється від бактеріальних домішок й шкідливих мікроорганізмів, які завдяки малим розмірам пор осідають на поверхні шару срібла (Фіг.). Далі вода надходить в шари сорбційного матеріалу (5), який може міститися у гранульованій або волокнистій формі й призначений для сорбції органічних, хлорорганічних речовин та бактеріальних токсинів. Потім рідина поступає безпосередньо на внутрішній плетений, наприклад, полімерний дренажний каркас (6) і через його канал та отвори в ущільнюючих кришках (1) з еластичними прокладками (2) - споживачу. Виходячи з того, що розміри бактерій в середньому становлять 0,5-5мкм (Escherichia coli, наприклад, має розміри 0,3-1 на 1-6мкм, Staphylococcus aureus - діаметр 0,5-1мкм, Bacillus subtilis 0,75 на 2-3мкм) мікрофільтраційні характеристики поверхневого шару й пристрою в цілому, відповідають параметрам щодо затримання бактеріальних домішок. При поглинанні іонів срібла, які пригнічують ферменти дихального ланцюга та роз'єднують процеси окислення і окисного фосфорилювання, мікробні клітини гинуть. Технічним результатом є створення трубчастого елементу фільтрувально-сорбційного типу із срібним покриттям для очищення води від шкідливих мікроорганізмів та інших бактеріальних забруднень. 5 Комп’ютерна верстка М. Ломалова 49895 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
