Привід електромеханічного замка

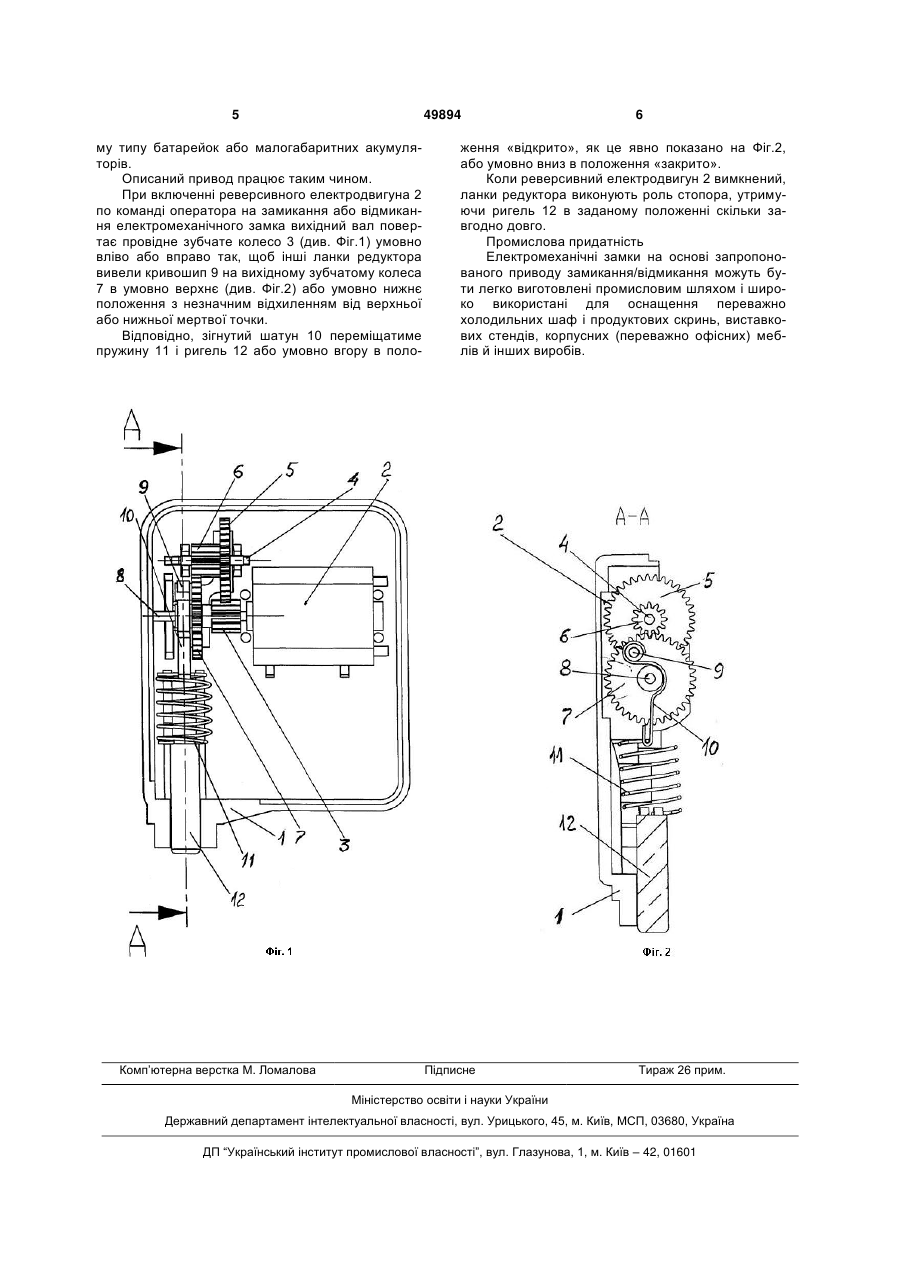

1. Привід електромеханічного замка, що має: корпусний елемент, який може бути щонайменше частиною корпусу замка, прикріплений до корпусного елемента реверсивний електродвигун, що має контакти для підключення до придатного контролера і вихідний вал, двоступінчастий редуктор, що має провідне зубчасте колесо, посаджене на вихідний вал електродвигуна, пару зубчастих коліс, закріплених на встановленій в корпусному елементі спільній осі, з яких більше колесо зчеплено з вказаним провідним зубчастим колесом, а менше колесо зчеплено з 3 ступінчатого ригеля, оснащеного кінцевим (зокрема, грибоподібним) виступом для фіксації замка в положенні «закрито», стопорну сергу, яка має відносно масивну нижню частину і відносно легку верхню частину і підвішена в корпусі з можливістю поворотнообертального руху між положенням «над отвором» для забезпечення вільного входу/виходу ступінчатого ригеля замка і положенням «усередині отвору» для стопоріння кінцевого виступу цього ригеля, прикріплений до корпусу реверсивний електродвигун, що має контакти для підключення до контролера і вихідний вал, який орієнтований паралельно геометричній осі вказаного отвору і оснащений передачею «гвинт-гайка», гвинт якої пов'язаний з Z-подібним штовхачем верхньої частини серги. Електромеханічний замок з таким приводом при закритті дверцят автоматично закривається внаслідок западання серги під дією сили тяжіння за закраїну кінцевого виступу ригеля і залишається замкнутим до включення приводу повороту серги навкруги осі. Проте у багатьох випадках потрібно тривалий час утримувати замок в положенні «відкрито» і при цьому багато разів відкривати-закривати дверцята. Наприклад, при завантаженні холодильних шаф їх дверцята доводиться на час подачі кожної чергової партії товарів прикривати, щоб уникнути втрат енергії на охолоджування. При цьому багатократне замикання/відмикання дверцят знижує продуктивність завантаження і істотно збільшує витрату енергії на живлення двигуна. В основу корисної моделі поставлена задача удосконаленням кінематичної схеми створити такий привод, який здатний забезпечувати замикання і відмикання електромеханічного замка тільки по зовнішніх командах. Поставлена задача вирішена тим, що привод електромеханічного замка згідно з винахідницьким задумом має: корпусний елемент, який може бути щонайменше частиною корпусу замка, прикріплений до корпусного елемента реверсивний, електродвигун, що має контакти для підключення до придатного контролера і вихідний вал, двоступінчатий редуктор, що містить провідне зубчате колесо, посаджене на вихідний вал електродвигуна, пару зубчатих коліс, закріплених на встановленій в корпусному елементі спільній осі, з яких більше колесо зчеплено з вказаним провідним зубчатим колесом, а менше колесо зчеплено з вихідним зубчатим колесом, яке встановлене в корпусному елементі на окремій осі і має кривошип, зігнутий шатун, один кінець якого кінематично пов'язаний з кривошипом, а середня частина вільно огинає вісь обертання вихідного зубчатого колеса, пружину, яка одним кінцем приєднана до другого кінця зігнутого шатуна і служить накопичувачем потенційної енергії і штовхачем, і 49894 4 ригель, який встановлений в отворі корпусного елемента і сполучений з другим кінцем зазначеної пружини. Такий привод може спрацьовувати на відмикання або замикання замка тільки по зовнішніх командах і, відповідно, надійно утримувати ригель в одному з крайніх положень, що істотно знижує споживання енергії при завантаженні або розвантаженні холодильних шаф. Додаткова відмінність полягає в тому, що провідне зубчате колесо зі сторони, протилежної вихідному валу електродвигуна, має центральний отвір, в який вставлений один кінець осі вихідного зубчатого колеса. Це знижує вірогідність розчеплення зубчатих коліс в редукторі. Короткий опис креслень Далі суть корисної моделі пояснюється докладним описом конструкції і роботи приводу з посиланнями на креслення, де зображені на: Фіг.1 - загальний вид приводу замикання/відмикання електромеханічного замка в положенні «відкрито» (подовжній розріз); Фіг.2 - перетин по АА з Фіг.1. Найкращі варіанти втілення винахідницького задуму Незалежно від конкретної форми виконання окремих частин і місця монтажу запропонований привід електромеханічного замка має (див. Фіг.1 і 2). корпусний елемент 1, який може бути щонайменше частиною корпусу замка, прикріплений до корпусного елемента реверсивний електродвигун 2, який має не показані особливоконтакти для підключення до відповідного контролера і не позначений особливо вихідний вал, двоступінчатий редуктор, який має провідне зубчате колесо 3, посаджене на вихідний вал електродвигуна 2, пару зубчатих коліс, закріплених на встановленій в корпусному елементі 1 спільній осі 4, з яких більше колесо 5 зчеплене з зазначеним провідним зубчатим колесом 3, а менше колесо 6 зчеплено з вихідним зубчатим колесом 7, яке встановлене в корпусному елементі 1 на окремій осі 8 і має кривошип 9, зігнутий шатун 10, один кінець якого кінематично зв'язаний з кривошипом 9, а середня частина вільно огинає вісь 8 обертання вихідного зубчатого колеса 7, пружину 11, яка одним кінцем приєднана до другого кінця зігнутого шатуна 10 і служить накопичувачем потенційної енергії і штовхачем, і прямий (переважно, але не обов'язково круглий в поперечному перетині) ригель 12, який встановлений в не позначеному особливо отворі корпусного елемента 1 і з'єднаний з другим кінцем зазначеної пружини 11. Як правило, провідне зубчате колесо 3 зі сторони, що протилежна вихідному валу електродвигуна 2, має центральний отвір, в який вставлений один кінець осі 8 вихідного зубчатого колеса 7. Залежно від розмірів замка і, відповідно, від споживаної потужності для живлення обмотки електродвигуна 2 можуть бути використані низьковольтні (з робочою напругою до 12В) джерела стру 5 49894 му типу батарейок або малогабаритних акумуляторів. Описаний привод працює таким чином. При включенні реверсивного електродвигуна 2 по команді оператора на замикання або відмикання електромеханічного замка вихідний вал повертає провідне зубчате колесо 3 (див. Фіг.1) умовно вліво або вправо так, щоб інші ланки редуктора вивели кривошип 9 на вихідному зубчатому колеса 7 в умовно верхнє (див. Фіг.2) або умовно нижнє положення з незначним відхиленням від верхньої або нижньої мертвої точки. Відповідно, зігнутий шатун 10 переміщатиме пружину 11 і ригель 12 або умовно вгору в поло Комп’ютерна верстка М. Ломалова 6 ження «відкрито», як це явно показано на Фіг.2, або умовно вниз в положення «закрито». Коли реверсивний електродвигун 2 вимкнений, ланки редуктора виконують роль стопора, утримуючи ригель 12 в заданому положенні скільки завгодно довго. Промислова придатність Електромеханічні замки на основі запропонованого приводу замикання/відмикання можуть бути легко виготовлені промисловим шляхом і широко використані для оснащення переважно холодильних шаф і продуктових скринь, виставкових стендів, корпусних (переважно офісних) меблів й інших виробів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
