Спосіб виготовлення гвинтових заготовок з листового прокату

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50091

Опубліковано: 25.05.2010

Автори: Босюк Павло Володимирович, Радик Дмитро Леонидович, Васильків Василь Васильович

Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення гвинтових заготовок з листового прокату, при якому здійснюють вирізування із листового прокату заготовки у вигляді плоскої багатовиткової стрічкової спіралі з наступним формуванням витків гвинтової заготовки і розтягування на крок, який відрізняється тим, що плоску багатовиткову стрічкову спіраль вирізують з профілем у вигляді кільцевих сегментів, з'єднаних по торцях перетинками, а формування витків гвинтової заготовки здійснюють шляхом формування на кожній перетинці гофрів змінної висоти і його стискання поворотом суміжних кільцевих сегментів торцевими поверхнями назустріч один одному.

Текст

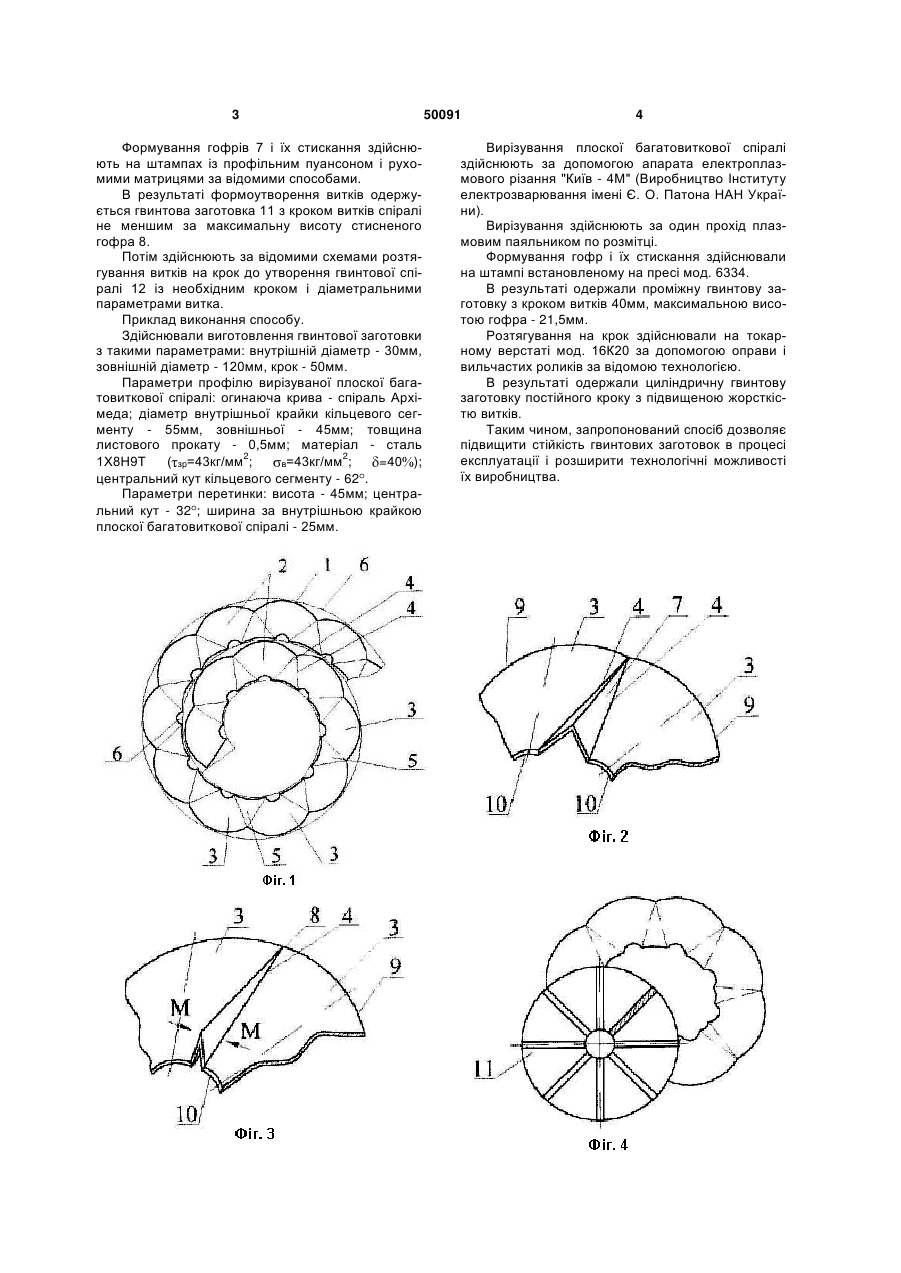

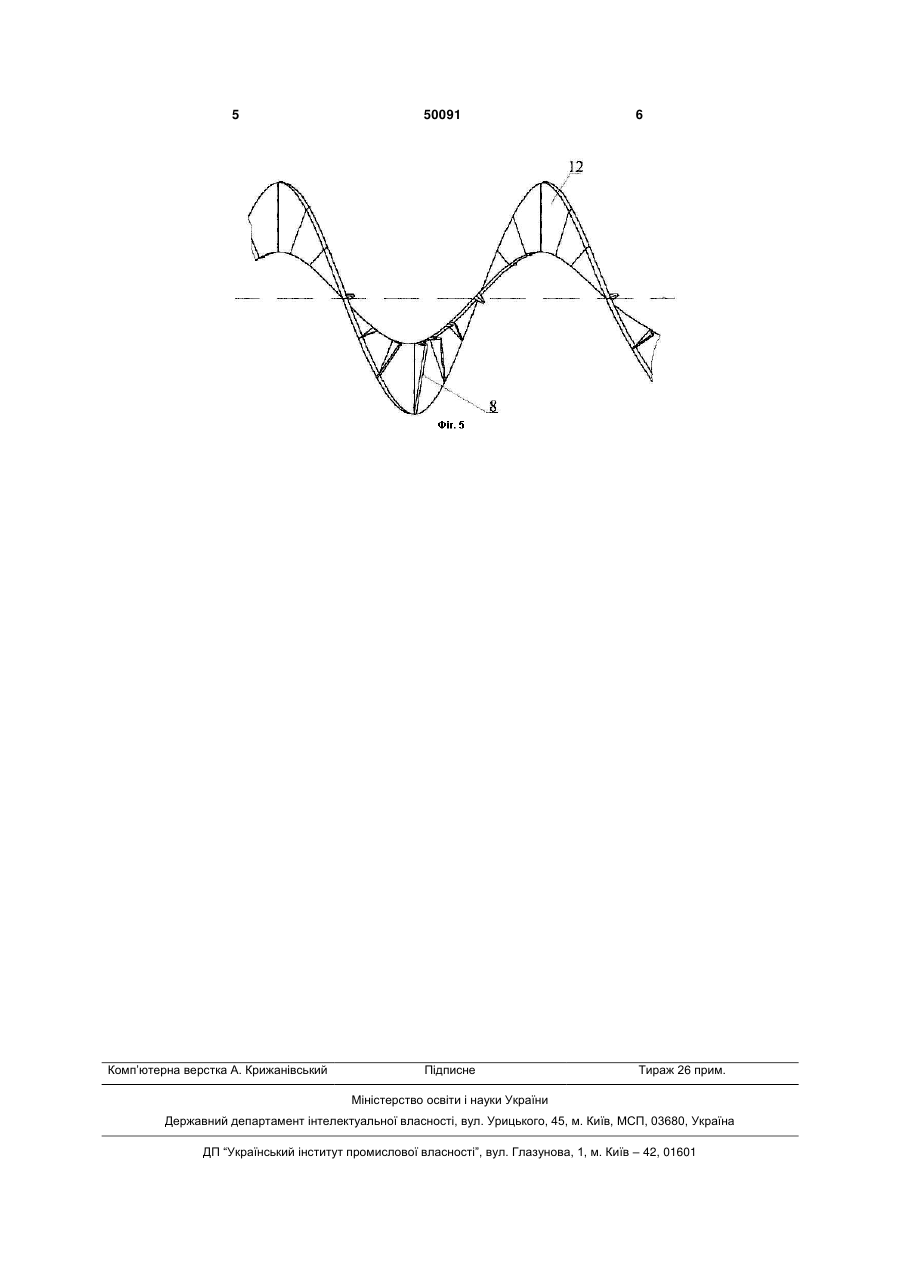

Спосіб виготовлення гвинтових заготовок з листового прокату, при якому здійснюють вирізу 3 Формування гофрів 7 і їх стискання здійснюють на штампах із профільним пуансоном і рухомими матрицями за відомими способами. В результаті формоутворення витків одержується гвинтова заготовка 11 з кроком витків спіралі не меншим за максимальну висоту стисненого гофра 8. Потім здійснюють за відомими схемами розтягування витків на крок до утворення гвинтової спіралі 12 із необхідним кроком і діаметральними параметрами витка. Приклад виконання способу. Здійснювали виготовлення гвинтової заготовки з такими параметрами: внутрішній діаметр - 30мм, зовнішній діаметр - 120мм, крок - 50мм. Параметри профілю вирізуваної плоскої багатовиткової спіралі: огинаюча крива - спіраль Архімеда; діаметр внутрішньої крайки кільцевого сегменту - 55мм, зовнішньої - 45мм; товщина листового прокату - 0,5мм; матеріал - сталь 2 1Х8Н9Т ( зр=43кг/мм2; =40 ); в=43кг/мм ; центральний кут кільцевого сегменту - 62 . Параметри перетинки: висота - 45мм; центральний кут - 32 ; ширина за внутрішньою крайкою плоскої багатовиткової спіралі - 25мм. 50091 4 Вирізування плоскої багатовиткової спіралі здійснюють за допомогою апарата електроплазмового різання "Київ - 4М" (Виробництво Інституту електрозварювання імені Є. О. Патона НАН України). Вирізування здійснюють за один прохід плазмовим паяльником по розмітці. Формування гофр і їх стискання здійснювали на штампі встановленому на пресі мод. 6334. В результаті одержали проміжну гвинтову заготовку з кроком витків 40мм, максимальною висотою гофра - 21,5мм. Розтягування на крок здійснювали на токарному верстаті мод. 16К20 за допомогою оправи і вильчастих роликів за відомою технологією. В результаті одержали циліндричну гвинтову заготовку постійного кроку з підвищеною жорсткістю витків. Таким чином, запропонований спосіб дозволяє підвищити стійкість гвинтових заготовок в процесі експлуатації і розширити технологічні можливості їх виробництва. 5 Комп’ютерна верстка А. Крижанівський 50091 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for manufacture of screw blanks from sheet metal

Автори англійською

Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych

Назва патенту російською

Способ изготовления винтовых заготовок из листового проката

Автори російською

Василькив Василий Васильевич, Радик Дмитрий Леонидович, Босюк Павел Владимирович
