Спосіб виготовлення стрічкових гвинтових заготовок

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 48550

Опубліковано: 25.03.2010

Автори: Васильків Василь Васильович, Радик Дмитро Леонидович

Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення стрічкових гвинтових заготовок, при якому вирізують із листового прокату плоскі заготовки, формують витки гвинтової спіралі і калібрують її на крок, який відрізняється тим, що вирізують плоску заготовку у вигляді профільної смуги, що містить послідовно з'єднані по торцях кільцеві сегменти, причому зовнішня крайка кожного наступного кільцевого сегмента розміщена зі сторони внутрішньої крайки попереднього, виконують прорізі з кожного кінця їх спільного торця до перетину з осьовою, яка перпендикулярна до спільного торця і рівновіддалена від його кінців, здійснюють формоутворення витків гвинтової спіралі провертанням суміжних кільцевих сегментів в протилежні сторони відносно осьової прямої до суміщення їх торців.

Текст

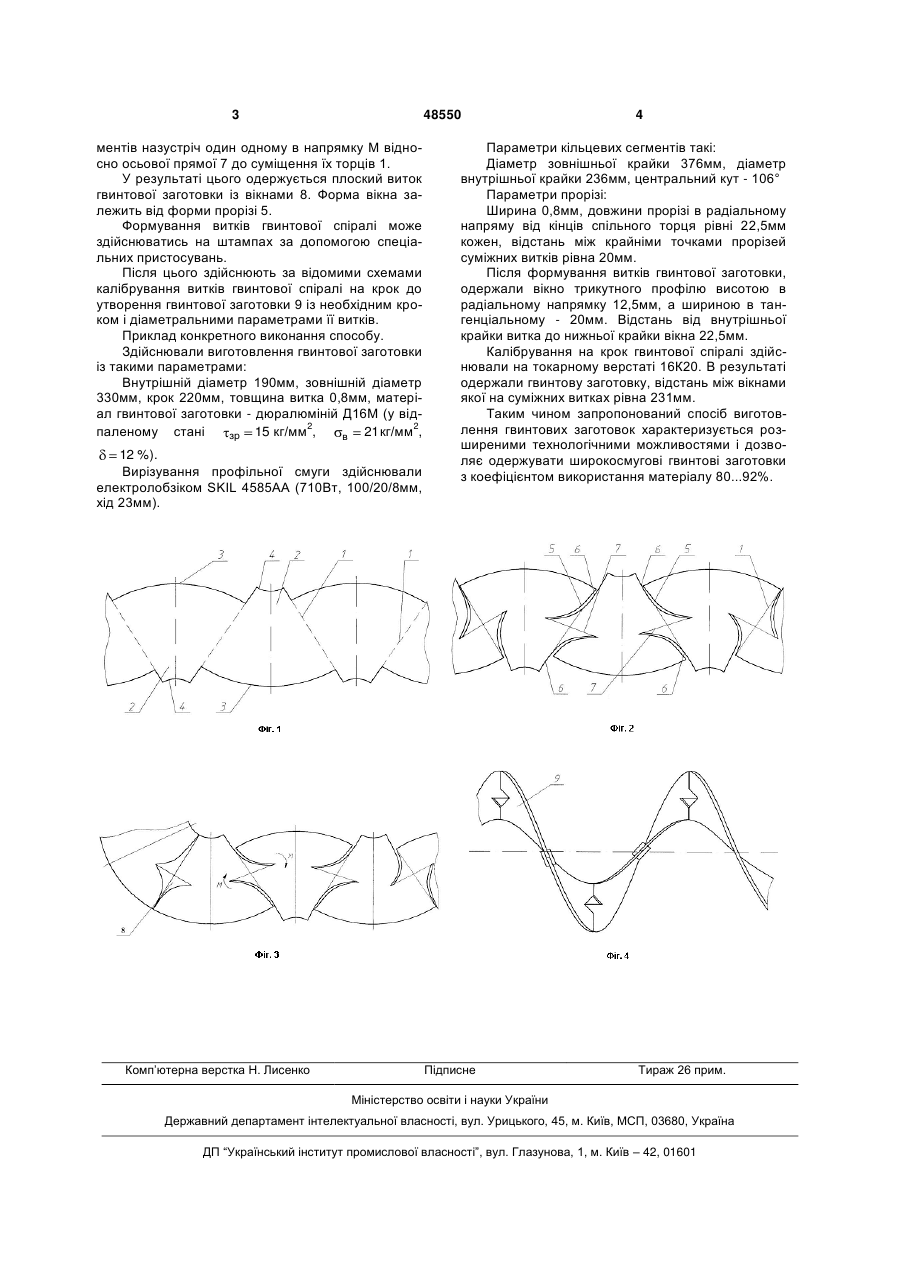

Спосіб виготовлення стрічкових гвинтових заготовок, при якому вирізують із листового прокату плоскі заготовки, формують витки гвинтової спіралі і калібрують її на крок, який відрізняється 3 48550 ментів назустріч один одному в напрямку М відносно осьової прямої 7 до суміщення їх торців 1. У результаті цього одержується плоский виток гвинтової заготовки із вікнами 8. Форма вікна залежить від форми прорізі 5. Формування витків гвинтової спіралі може здійснюватись на штампах за допомогою спеціальних пристосувань. Після цього здійснюють за відомими схемами калібрування витків гвинтової спіралі на крок до утворення гвинтової заготовки 9 із необхідним кроком і діаметральними параметрами її витків. Приклад конкретного виконання способу. Здійснювали виготовлення гвинтової заготовки із такими параметрами: Внутрішній діаметр 190мм, зовнішній діаметр 330мм, крок 220мм, товщина витка 0,8мм, матеріал гвинтової заготовки - дюралюміній Д16М (у від2 2 паленому стані 21 кг/мм , зр 15 кг/мм , в 12 %). Вирізування профільної смуги здійснювали електролобзіком SKIL 4585AA (710Вт, 100/20/8мм, хід 23мм). Комп’ютерна верстка Н. Лиcенко 4 Параметри кільцевих сегментів такі: Діаметр зовнішньої крайки 376мм, діаметр внутрішньої крайки 236мм, центральний кут - 106° Параметри прорізі: Ширина 0,8мм, довжини прорізі в радіальному напряму від кінців спільного торця рівні 22,5мм кожен, відстань між крайніми точками прорізей суміжних витків рівна 20мм. Після формування витків гвинтової заготовки, одержали вікно трикутного профілю висотою в радіальному напрямку 12,5мм, а шириною в тангенціальному - 20мм. Відстань від внутрішньої крайки витка до нижньої крайки вікна 22,5мм. Калібрування на крок гвинтової спіралі здійснювали на токарному верстаті 16К20. В результаті одержали гвинтову заготовку, відстань між вікнами якої на суміжних витках рівна 231мм. Таким чином запропонований спосіб виготовлення гвинтових заготовок характеризується розширеними технологічними можливостями і дозволяє одержувати широкосмугові гвинтові заготовки з коефіцієнтом використання матеріалу 80...92%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of manufacturing tape screw blanks

Автори англійською

Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych

Назва патенту російською

Способ изготовления ленточных винтовых заготовок

Автори російською

Василькив Василий Васильевич, Радик Дмитрий Леонидович
