Спосіб виготовлення широкосмугових гвинтових заготовок

Завантажити PDF файл.

Формула / Реферат

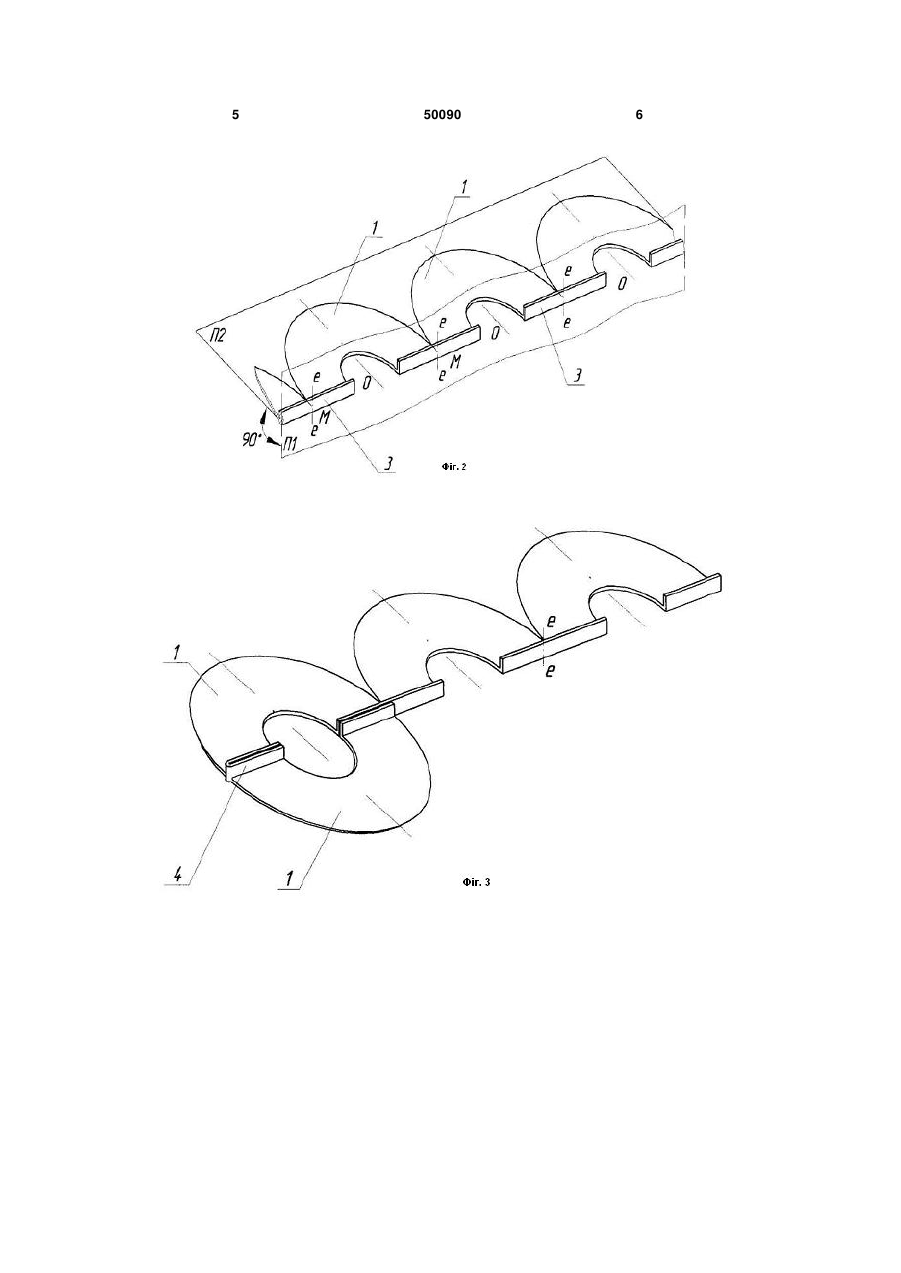

Спосіб виготовлення широкосмугових гвинтових заготовок, при якому здійснюють вирізування із листового прокату зубчастої заготовки, яка складається із пластин, з'єднаних по торцях перетинками з наступним формуванням витків гвинтової заготовки і розтягуванням на крок, який відрізняється тим, що пластини виконують у вигляді кругових півкілець, потім здійснюють відгинання перетинок до їх розміщення у площині, перпендикулярній до площини розміщення кругових півкілець, а формування витків гвинтової заготовки здійснюють шляхом суміщення торців сусідніх кругових півкілець, внаслідок згинання кожної перетинки відносно прямої, що лежить у площині розміщення перетинки і проходить через точку, рівновіддалену від центрів сусідніх кругових півкілець.

Текст

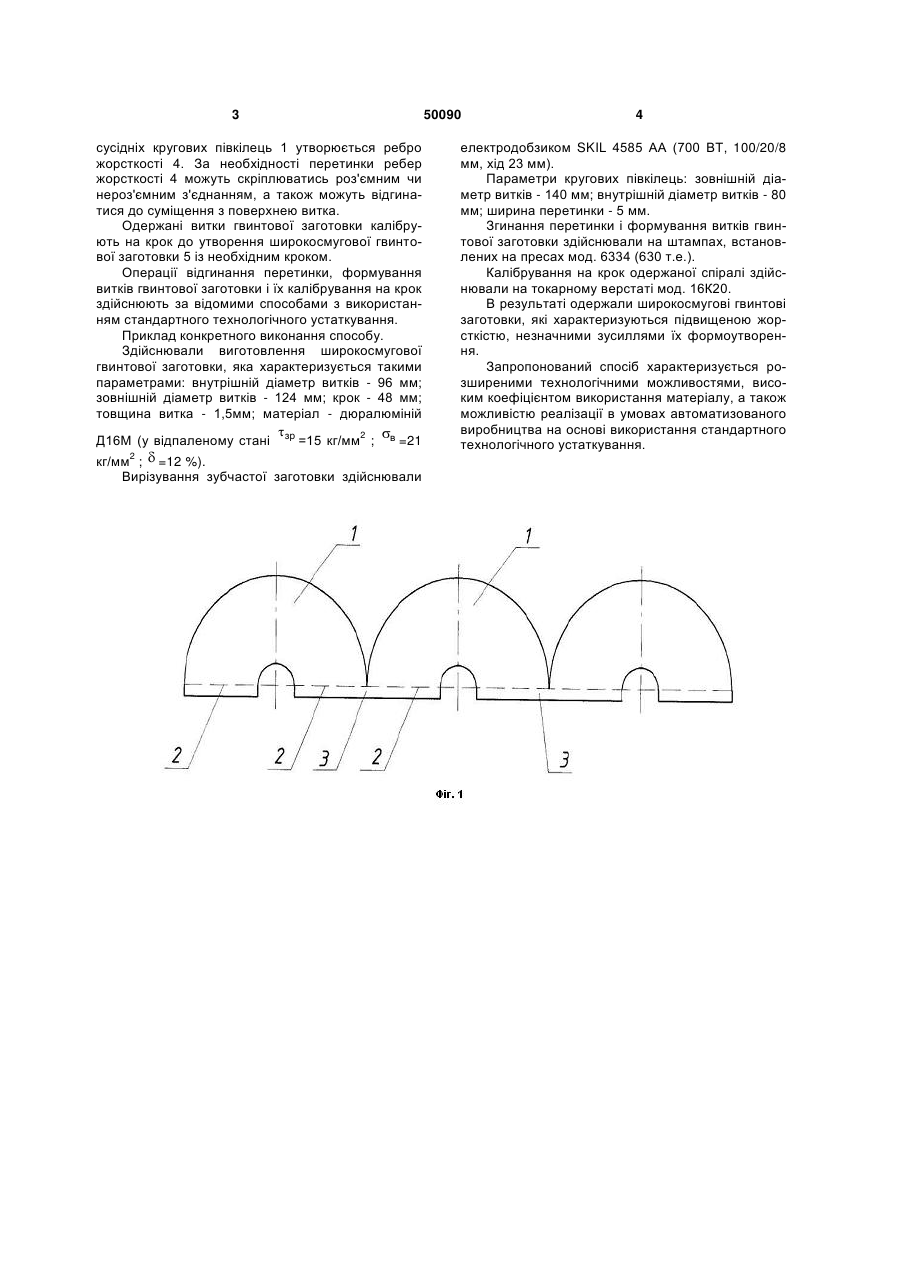

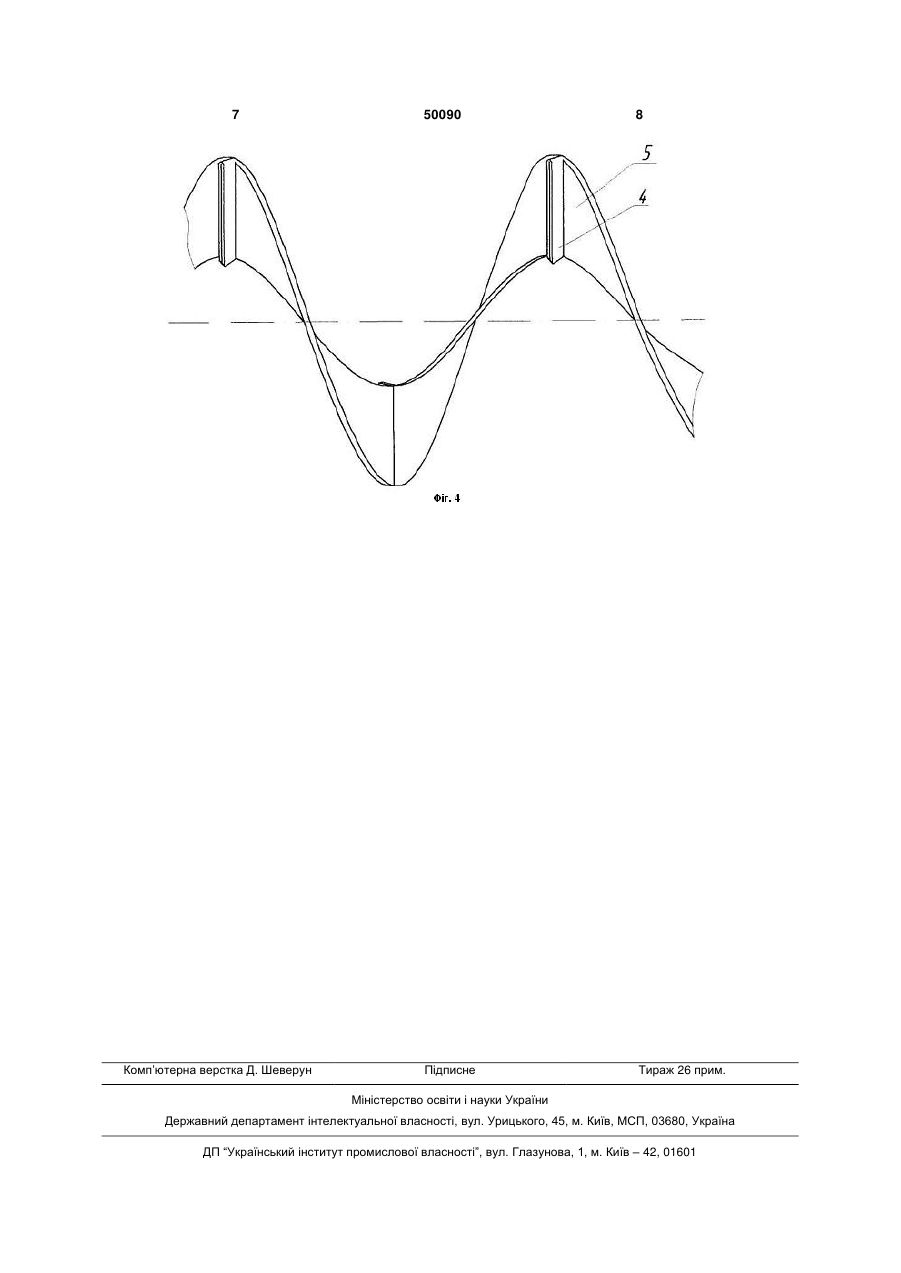

Спосіб виготовлення широкосмугових гвинтових заготовок, при якому здійснюють вирізування із листового прокату зубчастої заготовки, яка складається із пластин, з'єднаних по торцях пере 3 50090 сусідніх кругових півкілець 1 утворюється ребро жорсткості 4. За необхідності перетинки ребер жорсткості 4 можуть скріплюватись роз'ємним чи нероз'ємним з'єднанням, а також можуть відгинатися до суміщення з поверхнею витка. Одержані витки гвинтової заготовки калібрують на крок до утворення широкосмугової гвинтової заготовки 5 із необхідним кроком. Операції відгинання перетинки, формування витків гвинтової заготовки і їх калібрування на крок здійснюють за відомими способами з використанням стандартного технологічного устаткування. Приклад конкретного виконання способу. Здійснювали виготовлення широкосмугової гвинтової заготовки, яка характеризується такими параметрами: внутрішній діаметр витків - 96 мм; зовнішній діаметр витків - 124 мм; крок - 48 мм; товщина витка - 1,5мм; матеріал - дюралюміній Д16М (у відпаленому стані 2 зр =15 кг/мм2 ; в =21 кг/мм ; =12 %). Вирізування зубчастої заготовки здійснювали 4 електродобзиком SKIL 4585 АА (700 ВТ, 100/20/8 мм, хід 23 мм). Параметри кругових півкілець: зовнішній діаметр витків - 140 мм; внутрішній діаметр витків - 80 мм; ширина перетинки - 5 мм. Згинання перетинки і формування витків гвинтової заготовки здійснювали на штампах, встановлених на пресах мод. 6334 (630 т.е.). Калібрування на крок одержаної спіралі здійснювали на токарному верстаті мод. 16К20. В результаті одержали широкосмугові гвинтові заготовки, які характеризуються підвищеною жорсткістю, незначними зусиллями їх формоутворення. Запропонований спосіб характеризується розширеними технологічними можливостями, високим коефіцієнтом використання матеріалу, а також можливістю реалізації в умовах автоматизованого виробництва на основі використання стандартного технологічного устаткування. 5 50090 6 7 Комп’ютерна верстка Д. Шеверун 50090 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of producing wide-strip screw blanks

Автори англійською

Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych

Назва патенту російською

Способ изготовления широкополосных винтовых заготовок

Автори російською

Василькив Василий Васильевич, Радик Дмитрий Леонидович, Босюк Павел Владимирович

МПК / Мітки

МПК: B21D 11/06

Мітки: виготовлення, заготовок, широкосмугових, спосіб, гвинтових
