Спосіб виготовлення профільних гвинтових заготовок з листового прокату
Номер патенту: 44500
Опубліковано: 12.10.2009
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович
Формула / Реферат
Спосіб виготовлення профільних гвинтових заготовок з листового прокату, при якому із листового прокату формують початкову заготовку, із якої вирізають профільну заготовку у вигляді багатовиткової стрічкової спіралі з наступним розтягуванням її на крок до утворення витків, який відрізняється тим, що початкову заготовку формують у вигляді еліптичної поверхні.
Текст

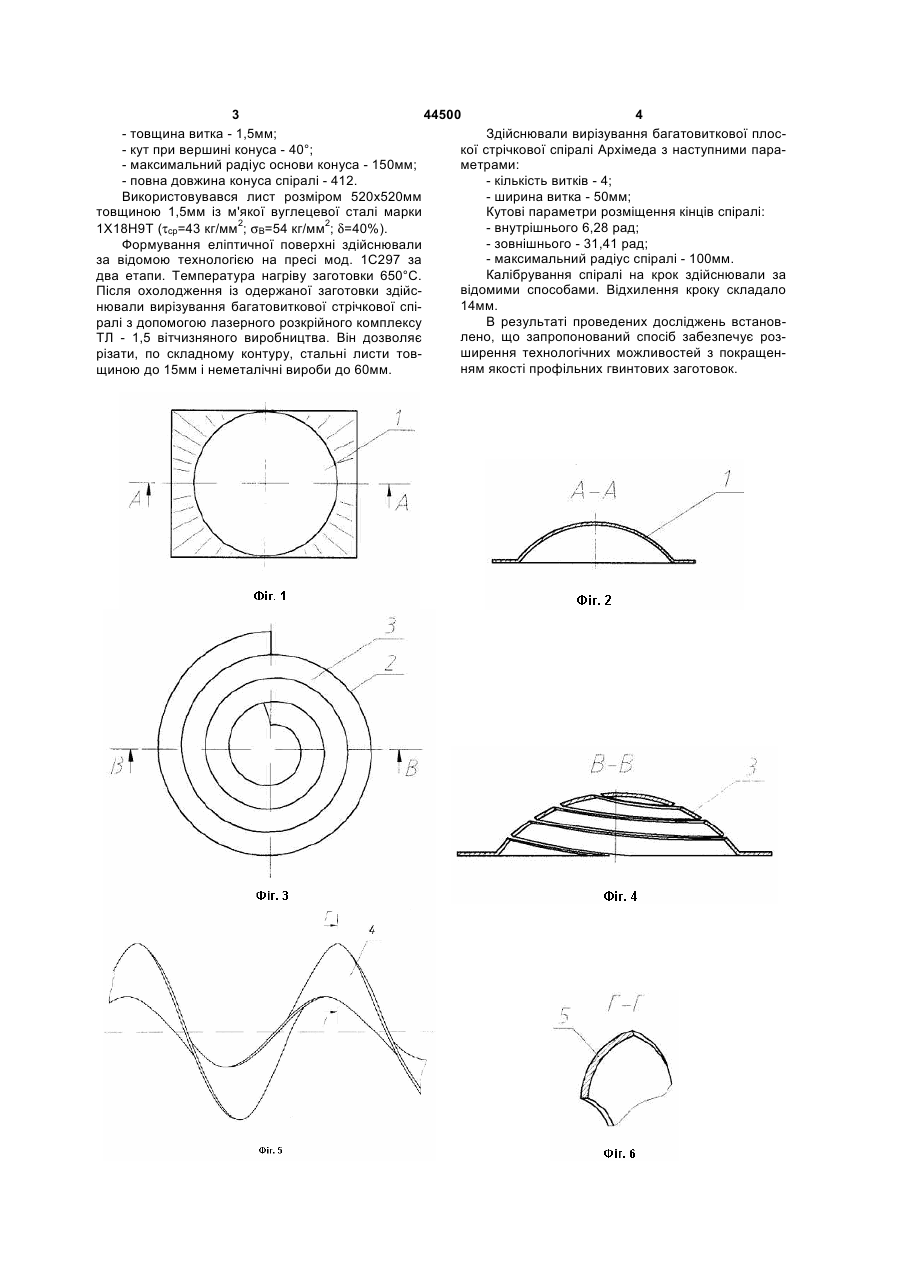

Спосіб виготовлення профільних гвинтових заготовок з листового прокату, при якому із листового прокату формують початкову заготовку, із якої вирізають профільну заготовку у вигляді багатовиткової стрічкової спіралі з наступним розтягуванням її на крок до утворення витків, який відрізняється тим, що початкову заготовку формують у вигляді еліптичної поверхні. (19) (21) u200903077 (22) 01.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) ВАСИЛЬКІВ ВАСИЛЬ ВАСИЛЬОВИЧ, РАДИК ДМИТРО ЛЕОНІДОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 44500 4 - товщина витка - 1,5мм; Здійснювали вирізування багатовиткової плос- кут при вершині конуса - 40°; кої стрічкової спіралі Архімеда з наступними пара- максимальний радіус основи конуса - 150мм; метрами: - повна довжина конуса спіралі - 412. - кількість витків - 4; Використовувався лист розміром 520x520мм - ширина витка - 50мм; товщиною 1,5мм із м'якої вуглецевої сталі марки Кутові параметри розміщення кінців спіралі: - внутрішнього 6,28 рад; 1Х18Н9Т (τср=43 кг/мм2; σВ=54 кг/мм2; δ=40%). - зовнішнього - 31,41 рад; Формування еліптичної поверхні здійснювали - максимальний радіус спіралі - 100мм. за відомою технологією на пресі мод. 1С297 за Калібрування спіралі на крок здійснювали за два етапи. Температура нагріву заготовки 650°С. відомими способами. Відхилення кроку складало Після охолодження із одержаної заготовки здійс14мм. нювали вирізування багатовиткової стрічкової спіВ результаті проведених досліджень встановралі з допомогою лазерного розкрійного комплексу лено, що запропонований спосіб забезпечує розТЛ - 1,5 вітчизняного виробництва. Він дозволяє ширення технологічних можливостей з покращенрізати, по складному контуру, стальні листи товням якості профільних гвинтових заготовок. щиною до 15мм і неметалічні вироби до 60мм. 5 Комп’ютерна верстка В. Мацело 44500 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing profile screw billets from sheet products
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюСпособ изготовления профильных винтовых заготовок из листового проката
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович
МПК / Мітки
МПК: B21D 11/06
Мітки: заготовок, профільних, виготовлення, листового, спосіб, прокату, гвинтових
Код посилання
<a href="https://ua.patents.su/3-44500-sposib-vigotovlennya-profilnikh-gvintovikh-zagotovok-z-listovogo-prokatu.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення профільних гвинтових заготовок з листового прокату</a>
Спосіб виготовлення гвинтових заготовок з листового прокату
Номер патенту: 6426
Опубліковано: 16.05.2005
Автори: Радик Дмитро Леонидович, Гевко Іван Богданович, Васильків Василь Васильович
МПК: B21D 11/06
Мітки: виготовлення, заготовок, гвинтових, листового, прокату, спосіб
Формула / Реферат:
Спосіб виготовлення гвинтових заготовок з листового прокату, при якому здійснюють вирізування із листового прокату плоских заготовок з наступним розтягуванням на крок до утворення витків, який відрізняється тим, що заготовку вирізають у вигляді розгортки - багатовиткової стрічкової спіралі, причому кінець малого діаметра розкручують до розмірів необхідної гвинтової заготовки, а кінець великого діаметра скручують до необхідного розміру з...
Пристрій для навивання профільних гвинтових заготовок
Номер патенту: 11367
Опубліковано: 15.12.2005
Автори: Ляшук Олег Леонтійович, Солодкий Ігор Зіновійович, Драган Андрій Петрович, Гевко Іван Богданович, Ковбашин Ірина Василівна
МПК: B21D 11/06
Мітки: гвинтових, навивання, заготовок, пристрій, профільних
Формула / Реферат:
Пристрій для навивання профільних гвинтових заготовок, який виконано у вигляді ступінчастої оправки з торцевим виступом, осьовим пазом і стопорним кільцем для фіксації переднього кінця стрічки, приводу формувального і напрямного роликів, які жорстко закріплені до супорта верстата, який відрізняється тим, що формувальний ролик виконано у вигляді пустотілого кільця, до нижнього торця якого жорстко закріплено циліндричний диск, який центральним...
Спосіб формоутворення профільних гвинтових заготовок та верстат для його реалізації
Номер патенту: 51099
Опубліковано: 15.11.2002
Автори: Гупка Богдан Васильович, Гевко Ігор Богданович, Васильків Василь Васильович, Пилипець Михайло Ількович, Лясота Оксана Михайлівна
МПК: B21D 11/06
Мітки: формоутворення, профільних, заготовок, спосіб, верстат, гвинтових, реалізації
Формула / Реферат:
1. Спосіб формоутворення профільних гвинтових заготовок, який здійснюється навиванням смуги на ребро на оправку, яка має обертовий рух, а заготовка - осьовий рух подачі, притиск смуги до оправки здійснюється за рахунок зусилля притискного ролика, причому величина руху подачі на оберт рівна товщині смуги, а затиск кінця смуги здійснено у втулці притискним роликом з супортом, яка має осьове переміщення, який відрізняється тим, що притиск...
Спосіб виготовлення гвинтових гофрованих заготовок
Номер патенту: 23331
Опубліковано: 25.05.2007
Автори: Гевко Богдан Матвійович, Гевко Роман Богданович, Драган Андрій Петрович, Новосад Іван Ярославович, Дячун Андрій Євгенович
МПК: B21H 3/00
Мітки: виготовлення, спосіб, гвинтових, заготовок, гофрованих
Формула / Реферат:
Спосіб виготовлення гвинтових гофрованих заготовок, при якому деформують стрічки прямокутного і профільного прокату у вигляді спіралі з щільно навитими витками валками з попереднім нанесенням на стрічці перпендикулярно до її довжини U-подібних гофрів з необхідним радіусом і кроком, який відрізняється тим, що на першій операції на пакеті гвинтової заготовки з щільно навитими витками перпендикулярно до торцевої циліндричної площини пакета...
Спосіб виготовлення гвинтових заготовок
Номер патенту: 42573
Опубліковано: 10.07.2009
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович
МПК: B21D 11/06
Мітки: заготовок, спосіб, виготовлення, гвинтових
Формула / Реферат:
Спосіб виготовлення гвинтових заготовок, при якому на стрічку перпендикулярно до її довжини наносять U-подібні вм'ятини з мінімальними радіусами, що дорівнюють 1,2...2,5 товщинам стрічки, і мінімальним кроком між сусідніми вм'ятинами, що дорівнює 2...3 товщинам стрічки, потім здійснюють її навивання на оправку, який відрізняється тим, що після навивання здійснюють покриття гвинтової заготовки поліуретановою композицією до утворення гладких...
