Універсальний пристрій для вимірювання біоелектричних параметрів

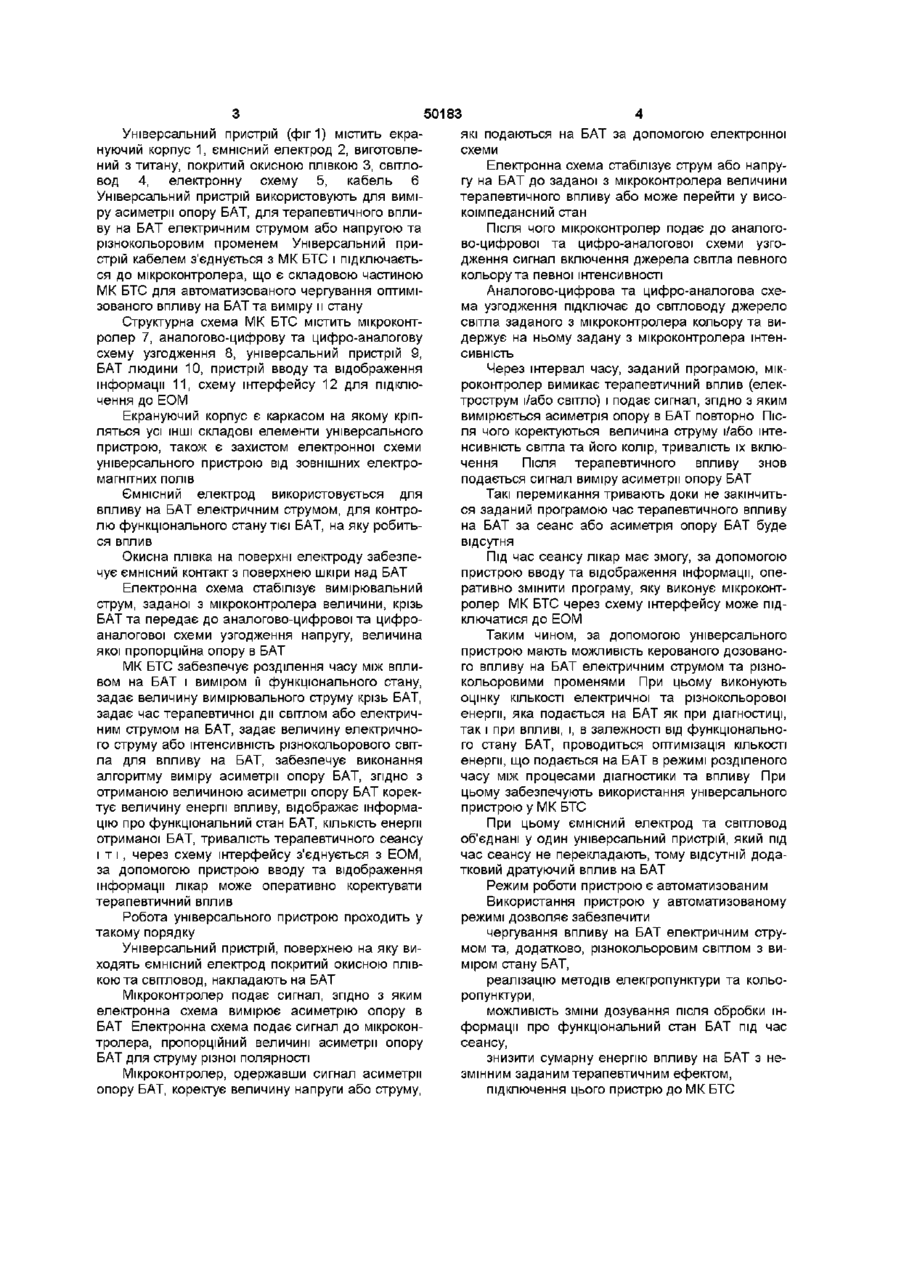

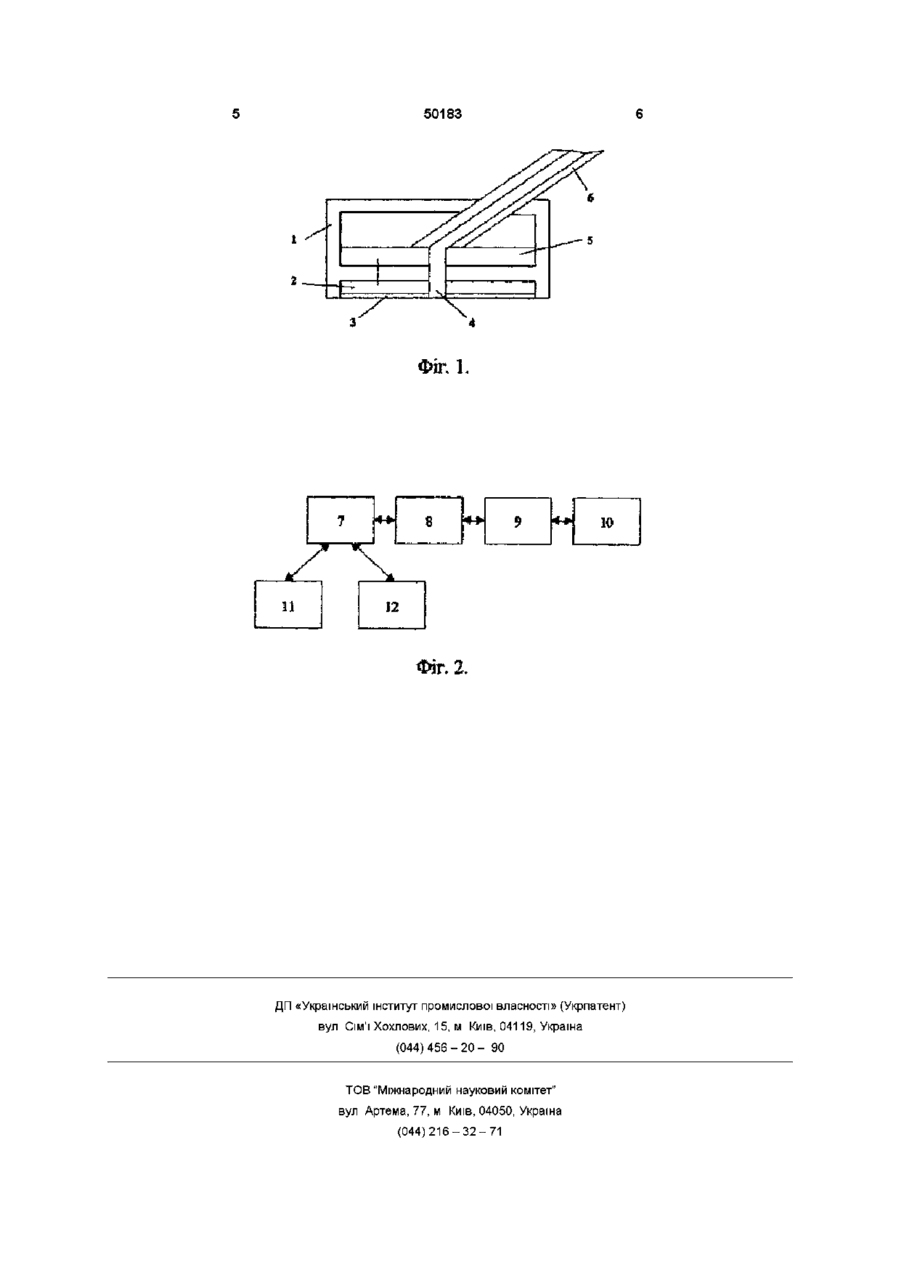

Універсальний пристрій для вимірювання біоелектричних параметрів, що містить екрануючий корпус, ємнісний електрод, виготовлений з титану, покритий окисною плівкою, електронну схему, кабель, який відрізняється тим, що в нього введено світловод Універсальний пристрій відноситься переважно до медицини, а саме до обладнання, яке визначає біоелектричний сигнал у біологічно активній точці (БАТ), дозовано впливає на БАТ електричним струмом та різнокольоровим променем через контактний ємнісний електрод з світловодом, тобто є первинним пристроєм зйому та обробки бюмедичної інформації та пристроєм спочатку заданого, а потім - оптимізованого терапевтичного впливу на БАТ людини і є складовою частиною мікрокомп'ютерної бютехнічної системи (МК БТС) Відомий ЄМНІСНИЙ електрод [А П Гришанович, В И Ярмолинский Опыт разроботки и применения емкостных электродов // Медицинская техника, 1984, № 1, с 35 - 39], який складається з анодованого диску з танталу, блоку перетворювача імпедансу, акумуляторної батареї, екрануючого корпусу, ізолюючої обойми та вихідного кабелю Електрод дозволяє реєструвати біопотенціали з високою якістю як у русі, так і у спокої людини Але його використання у МК БТС разом з засобами терапевтичного впливу на людину при контролі та дозуванні цього впливу в режимі розділеного часу приводить до багатьох почергових прикладань електроду та засобів впливу на БАТ, що є зайвим дратуючим впливом, який призводить до некошрольованих похибок вимірів стану БАТ Цей електрод не має світловоду та не використовується для впливу електричним струмом на людину бки інформації Збірник наукових праць Вип 1 (11) - ХФЗ Транспорт України, 2001 - с 7 3 - 8 1 ] , що складається з екрануючого корпусу, електронної схеми повторювачів вхідних каскадів підсилювача біопотенціалів, вимірювача опору, ємнісного електроду виготовленого з титанового диску, покритого окисною плівкою, латунного кільця, змоченої фізіологічним розчином прокладки, та кабелю, який з'єднує цей датчик зі схемою прибору При використанні цього датчика стає можливим терапевтично впливати на БАТ електричним струмом та контролювати при цьому її функціональний стан у режимі розділеного часу Недоліком цього датчика є принципова неможливість виконувати який-небудь інший терапевтичний вплив на БАТ крім впливу електричним струмом Найбільш близьким за технічною суттю та досягнутому ефекту є універсальний датчик [О Н Фоменко, В Д Ліпанов, В А Ярута Универсализация измерений в режиме разделения времени биоэлектрических параметров в автоматизированных биотехнических системах // Системи обро В основу винаходу поставлено задачу можливості керованого дозованого впливу на БАТ електричним струмом та різнокольоровими променями Для цього повинна виконуватися оцінка КІЛЬКОСТІ електричної та різнокольорової світлової енергії, яка подається у БАТ як при діагностиці так і при впливі, і, в залежності від функціонального стану БАТ, повинна проводитися оптимізація КІЛЬКОСТІ енергії, що подається до БАТ в режимі розділеного часу між процесами діагностики та впливу При цьому необхідно забезпечити можливість використання пристрою у МК БТС Такий технічний результат досягається тим, що універсальний пристрій для вимірювання біоелектричних параметрів містить екрануючий корпус, ємнісний електрод, виготовлений з титану, покритий окисною плівкою, електронну схему, кабель, ВІДПОВІДНО до винаходу, введено світловод На фіг 1 зображено універсальний пристрій, на фіг 2 - структурну схему МКБТС СО 00 о ю 50183 Універсальний пристрій (фиг 1) містить екрануючий корпус 1, ємнісний електрод 2, виготовлений з титану, покритий окисною плівкою 3, світловод 4, електронну схему 5, кабель 6 Універсальний пристрій використовують для виміру асиметрії опору БАТ, для терапевтичного впливу на БАТ електричним струмом або напругою та різнокольоровим променем Універсальний пристрій кабелем з'єднується з МК БТС і підключається до мікроконтролера, що є складовою частиною МК БТС для автоматизованого чергування оптимізованого впливу на БАТ та виміру и стану Структурна схема МК БТС містить мікроконтролер 7, аналогово-цифрову та цифро-аналогову схему узгодження 8, універсальний пристрій 9, БАТ людини 10, пристрій вводу та відображення інформації 11, схему інтерфейсу 12 для підключення до ЕОМ Екрануючий корпус є каркасом на якому кріпляться усі ІНШІ складові елементи універсального пристрою, також є захистом електронної схеми універсального пристрою від зовнішних електромагнітних полів Ємнісний електрод використовується для впливу на БАТ електричним струмом, для контролю функціонального стану тієї БАТ, на яку робиться вплив Окисна плівка на поверхні електроду забезпечує ємнісний контакт з поверхнею шкіри над БАТ Електронна схема стабілізує вимірювальний струм, заданої з мікроконтролера величини, крізь БАТ та передає до аналогово-цифрової та цифроаналогової схеми узгодження напругу, величина якої пропорційна опору в БАТ МК БТС забезпечує розділення часу між впливом на БАТ і виміром її функціонального стану, задає величину вимірювального струму крізь БАТ, задає час терапевтичної дії світлом або електричним струмом на БАТ, задає величину електричного струму або інтенсивність різнокольорового світла для впливу на БАТ, забезпечує виконання алгоритму виміру асиметрії опору БАТ, згідно з отриманою величиною асиметрії опору БАТ коректує величину енергії впливу, відображає інформацію про функціональний стан БАТ, КІЛЬКІСТЬ енергії отриманої БАТ, тривалість терапевтичного сеансу і т і , через схему інтерфейсу з'єднується з ЕОМ, за допомогою пристрою вводу та відображення інформації лікар може оперативно коректувати терапевтичний вплив Робота універсального пристрою проходить у такому порядку Універсальний пристрій, поверхнею на яку виходять ємнісний електрод покритий окисною плівкою та світловод, накладають на БАТ Мікроконтролер подає сигнал, згідно з яким електронна схема вимірює асиметрію опору в БАТ Електронна схема подає сигнал до мікроконтролера, пропорційний величині асиметрії опору БАТ для струму різної полярності Мікроконтролер, одержавши сигнал асиметрії опору БАТ, коректує величину напруги або струму, які подаються на БАТ за допомогою електронної схеми Електронна схема стабілізує струм або напругу на БАТ до заданої з мікроконтролера величини терапевтичного впливу або може перейти у високоїмпедансний стан Після ЧОГО мікроконтролер подає до аналогово-цифрової та цифро-аналогової схеми узгодження сигнал включення джерела світла певного кольору та певної інтенсивності Аналогово-цифрова та цифро-аналогова схема узгодження підключає до світловоду джерело світла заданого з мікроконтролера кольору та видержує на ньому задану з мікроконтролера інтенсивність Через інтервал часу, заданий програмою, мікроконтролер вимикає терапевтичний вплив (електрострум і/або світло) І подає сигнал, згідно з яким вимірюється асиметрія опору в БАТ повторно Після чого коректуються величина струму і/або інтенсивність світла та його колір, тривалість їх включення Після терапевтичного впливу знов подається сигнал виміру асиметрії опору БАТ Такі перемикання тривають доки не закінчиться заданий програмою час терапевтичного впливу на БАТ за сеанс або асиметрія опору БАТ буде відсутня Під час сеансу лікар має змогу, за допомогою пристрою вводу та відображення інформації, оперативно змінити програму, яку виконує мікроконтролер МК БТС через схему інтерфейсу може підключатися до ЕОМ Таким чином, за допомогою універсального пристрою мають можливість керованого дозованого впливу на БАТ електричним струмом та різнокольоровими променями При цьому виконують оцінку КІЛЬКОСТІ електричної та різнокольорової енергії, яка подається на БАТ як при діагностиці, так і при впливі, і, в залежності від функціонального стану БАТ, проводиться оптимізація КІЛЬКОСТІ енергії, що подається на БАТ в режимі розділеного часу між процесами діагностики та впливу При цьому забезпечують використання універсального пристрою у МК БТС При цьому ємнісний електрод та світловод об'єднані у один універсальний пристрій, який під час сеансу не перекладають, тому відсутній додатковий дратуючий вплив на БАТ Режим роботи пристрою є автоматизованим Використання пристрою у автоматизованому режимі дозволяє забезпечити чергування впливу на БАТ електричним струмом та, додатково, різнокольоровим світлом з виміром стану БАТ, реалізацію методів елекгропунктури та кольоропунктури, можливість зміни дозування після обробки інформації про функціональний стан БАТ під час сеансу, знизити сумарну енергію впливу на БАТ з незмінним заданим терапевтичним ефектом, підключення цього пристрю до МК БТС 50183 ФІГ. 1. 1 0 п 1 2 Фіг. 2. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
