Бетонозмішувач з пневмоподаванням суміші

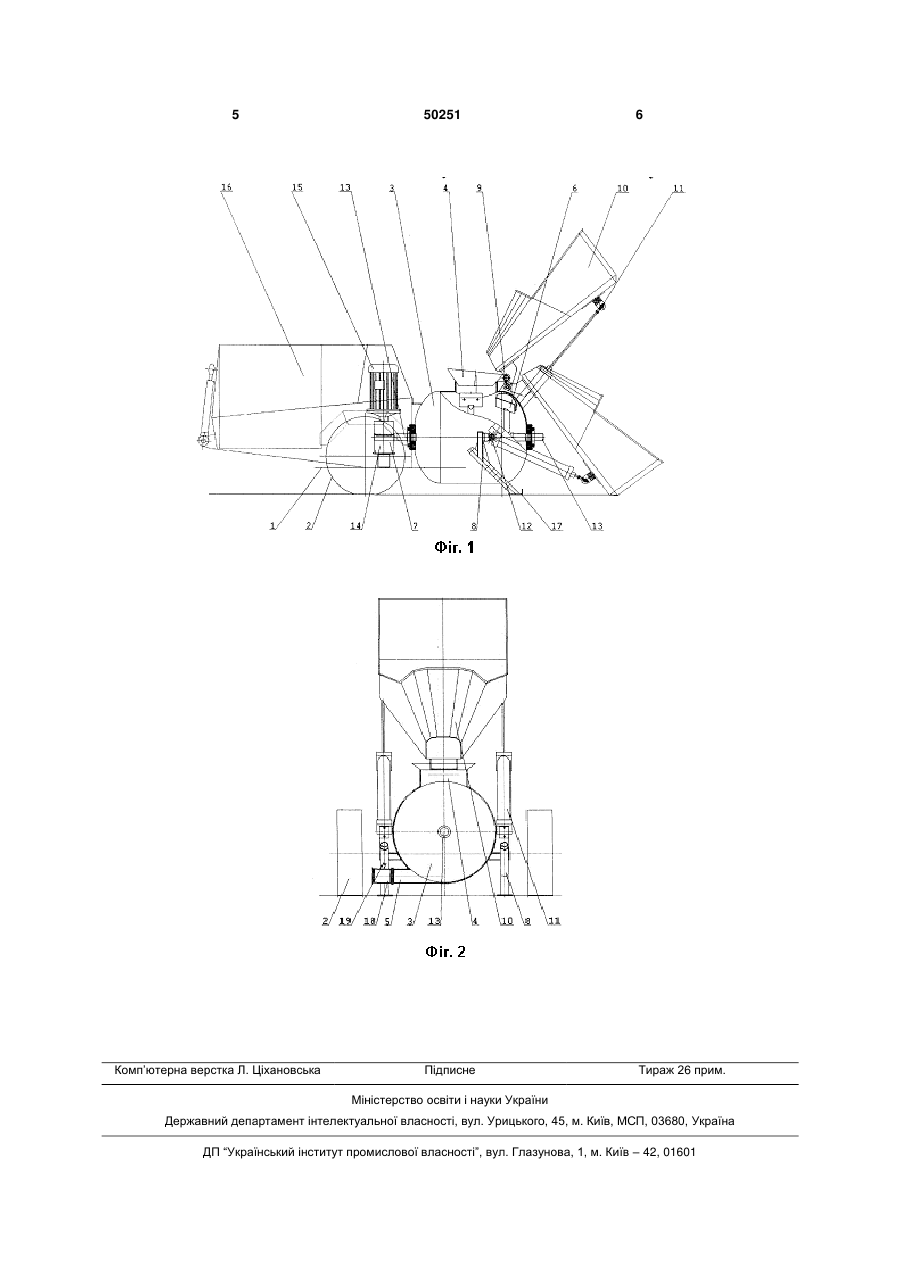

1. Бетонозмішувач з пневмоподаванням суміші, що містить розміщені на мобільній платформі змішувач суміші, виконаний у вигляді циліндричної ємності з вхідною горловиною, вихідним патрубком та лопатевою мішалкою з реверсивним приводом, відкидні бокові опори, скид, шарнірно закріплений 3 ретельний аналіз конструкції, є зависокий гідравлічний опір магістралі подавання бетону, а саме вихідного патрубка та рукава, по якому бетон доставляється в необхідну зону будмайданчика. Дійсно, контакт суміші по всій площі внутрішньої поверхні магістралі, а також необхідність прокручування в суміші щебеню розміром до 24мм під час контакту з внутрішньою стінкою рукаву подавання бетону під тиском створює додаткову силу опору, подолання якої потребує підвищення тиску при подаванні, в противному разі продуктивність роботи установки зменшується. Перед заявленою корисною моделлю поставлена задача удосконалення бетонозмішувача з пневмоподаванням суміші за рахунок створення механізму аероліфтингу в рукаві подавання суміші під високим тиском, що підвищує продуктивність подавання "важкого" бетону або в'язких сумішей. Вказана задача вирішується тим, що у відомому технічному рішенні - бетонозмішувач з пневмоподаванням суміші, що містить розміщені на мобільній платформі змішувач суміші, виконаний у вигляді циліндричної ємності з вхідною горловиною, вихідним патрубком та лопатевою мішалкою з реверсивним приводом, відкидні бокові опори, скид, шарнірно закріплений над вхідною горловиною, і компресор, з'єднаний магістраллю з ємністю, згідно заявленої корисної моделі, вихідний патрубок ємності обладнаний системою аероліфтингу, а скид змонтований шарнірно з можливістю опускання пневмоциліндрами та обладнаний знизу опорами на будмайданчик. Крім цього, система аероліфтингу виконана у вигляді штуцера нагнітання у суміш газу, орієнтованого поздовжньо патрубка, за течією під кутом 50...70° відносно його осі. Для підтвердження можливості промислового використання заявленої корисної моделі та наведення прикладу конкретного її використання наводяться малюнки, де зображені: Фіг.1 - загальний вигляд; Фіг.2 - вид збоку Фіг.1. Заявлений бетонозмішувач з пневмоподаванням бетону конструктивно виконаний наступним чином. На мобільній платформі 1 з причіпним пристроєм (на Фіг. не показаний) з парою автомобільних коліс 2 з урахуванням оптимального балансування розміщена циліндрична ємність 3. Вона обладнана вхідною горловиною 4, вихідним патрубком 5 та лопатевою мішалкою 6. За допомогою реверсивного приводу 7 лопатева мішалка 6 здійснює переміщення суміші під час її приготування, а в режимі реверсу - нагнітання суміші в зону ємності 3, до вихідного патрубка 5. Ємність 3 обладнана боковими опорами 8 для надійної фіксації бетонозмішувача під час роботи. Над вхідною горловиною 4 ємності 3 на шарнірі 9 закріплений скид 10, причому пневмоциліндри 11 змонтовані конструктивно на упорних вузлах 12, до яких прилаштовані також відкидні бокові опори 8, забезпечують подавання сипучих інгредієнтів суміші з нижнього зава 50251 4 нтажувального положення у верхнє, з повним висипанням у ємність 3 через вхідну горловину 4. Лопатева мішалка 6 змонтована на валу 13 редуктора 14, рух яких здійснюється двигуном 15, які змонтовані в центральній зоні платформи разом з ємністю 3 і компресором 16. В нижній частині бокові опори 8 обладнані шинованими елементами 17 для фіксації бетонозмішувача у робочому положенні. Компресор 16 з'єднаний магістраллю з внутрішньою порожниною ємності 3, а також з системою аероліфтингу 18, яка виконана у вигляді штуцеру 19 нагнітання у суміш газу, орієнтованого поздовжньо патрубка, за течією під кутом 50...70° відносно його осі. Бетонозмішувач з пневмоподаванням суміші працює наступним чином: у зручному місці будмайданчика, в межах довжини подавального рукава розташовують бетонозмішувач і приводять його в робоче положення; опускають пневмоциліндрами 11 в нижнє завантажувальне положення скид 10 і заповнюють його порожнину інгредієнтами суміші; за допомогою пневмоциліндрів 11 підіймають скид 10 в положення вивантажування інгредієнтів, які через вхідну горловину 4 поступають у порожнину ємності 3; лопатевою мішалкою 6 за допомогою редуктора 14 з електродвигуном 15 перемішують суміш до необхідної консистенції; переводять обертання вала 13 редуктора 14 в реверсивне положення і нагнітають суміш в зону вихідного патрубка 5 ємності 3; здійснюють одночасно реверс лопатевої мішалки 6, нагнітання ємності 3 і штуцеру 19 системи аероліфтингу повітрям під тиском від компресору 16, що забезпечує подавання суміші через вихідний патрубок 5 по рукаву в необхідну зону будмайданчика. Здійснюючи систему аероліфтингу 18, подаванням повітря в штуцер 19 виконують аерацію суміші, що полегшує її подавання по рукаву. Використання запропонованої корисної моделі у конструкції бетонозмішувача з пневмоподаванням суміші дозволило: забезпечити подавання бетону з фракцією щебеню до 24мм за рахунок аероліфтингу під час подавання по рукаву; забезпечити надійну роботу бетонозмішувача за рахунок уніфікації силового приводу виконавчих органів - системи аероліфтингу і пневмоциліндрів скиду, які здійснюються тиском повітря компресора. Використані в конструкції заявленого бетонозмішувача з пневмоподаванням суміші основні технічні рішення можуть бути виготовлені на обладнанні вітчизняної промисловості з використанням освоєних технологій. На сьогочасний момент розроблена документація на дослідний зразок бетонозмішувача і виготовлена його модель, у якій з позитивними результатами перевірені основні технічні рішення заявленої корисної моделі. 5 Комп’ютерна верстка Л. Ціхановська 50251 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
