Грунтообробний ротаційний робочий орган

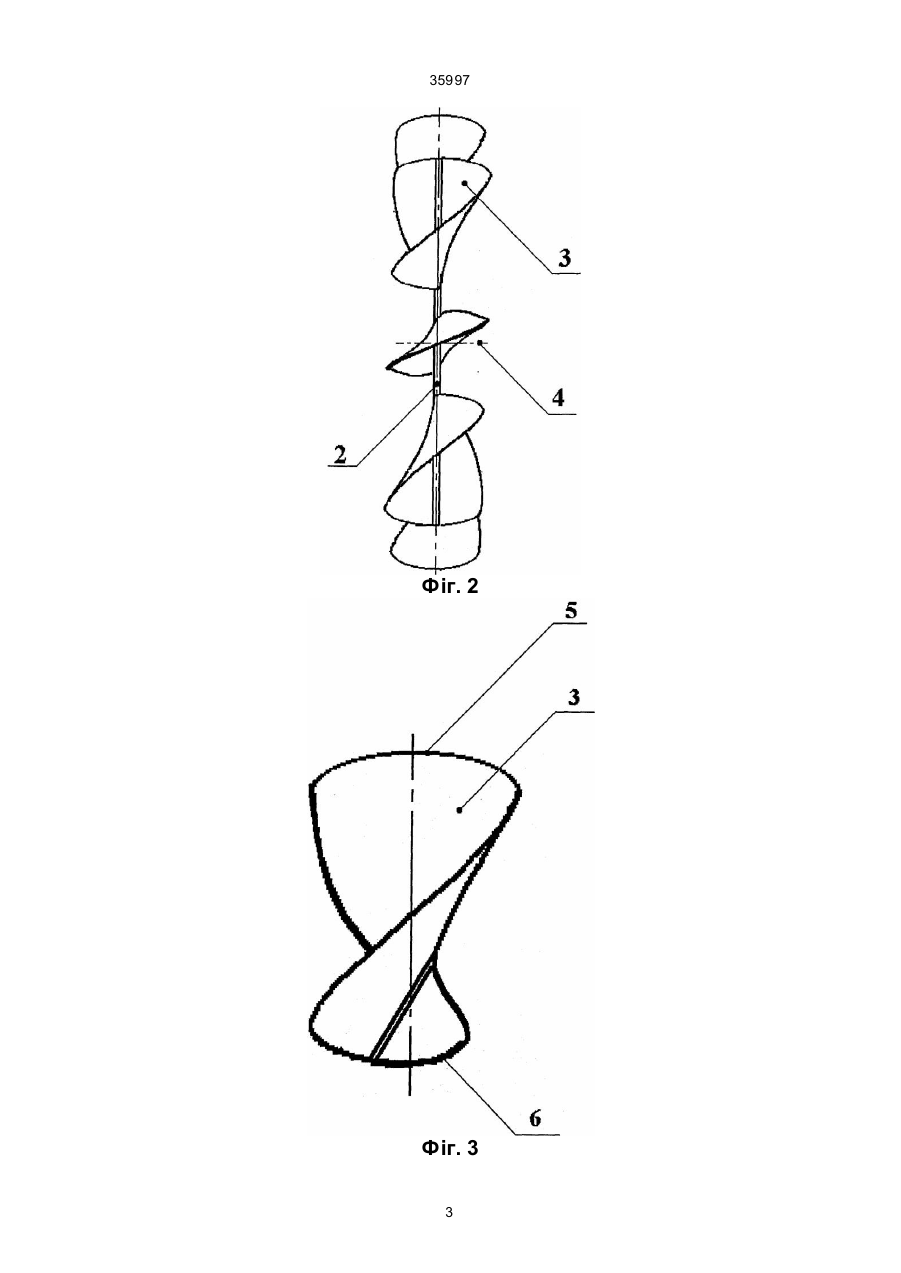

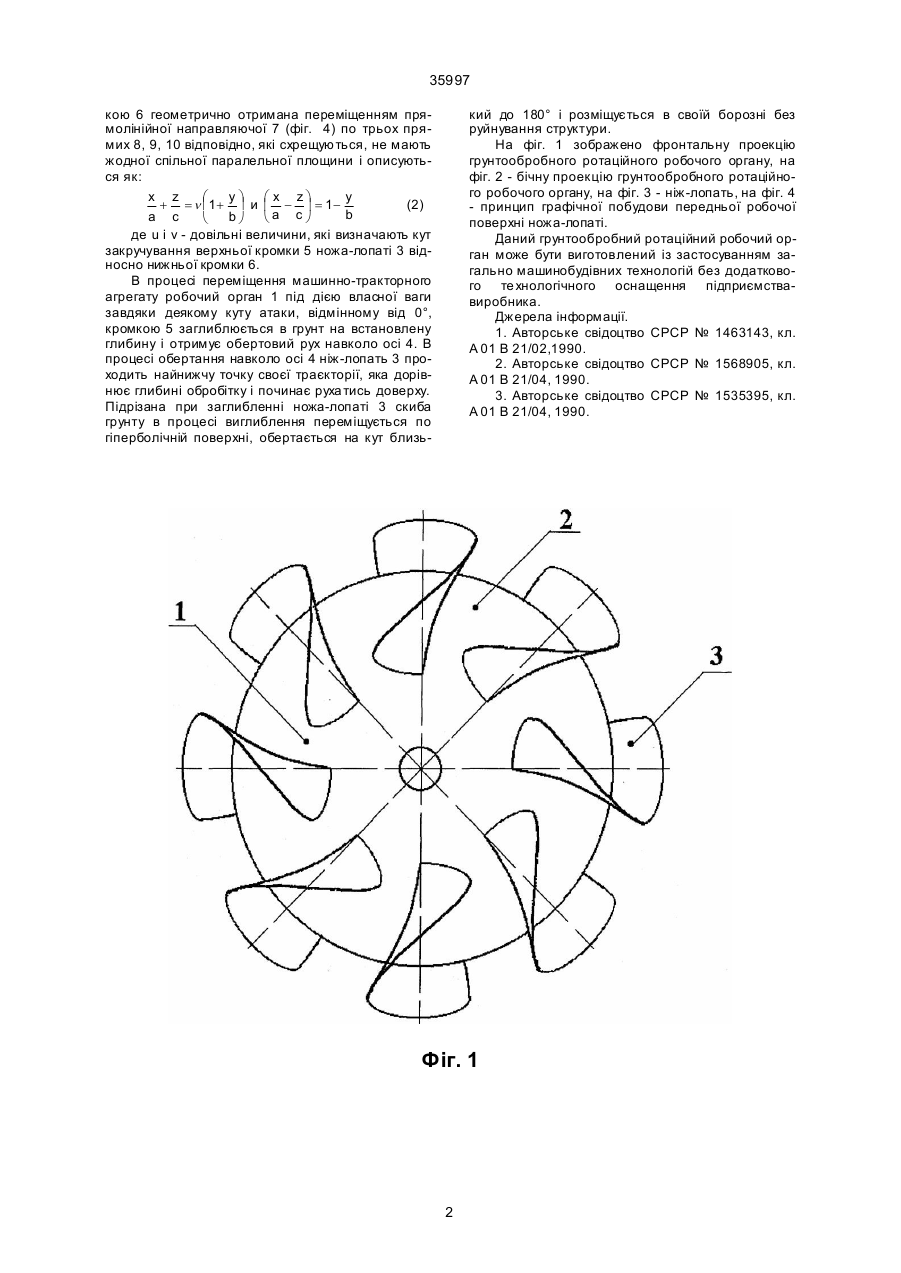

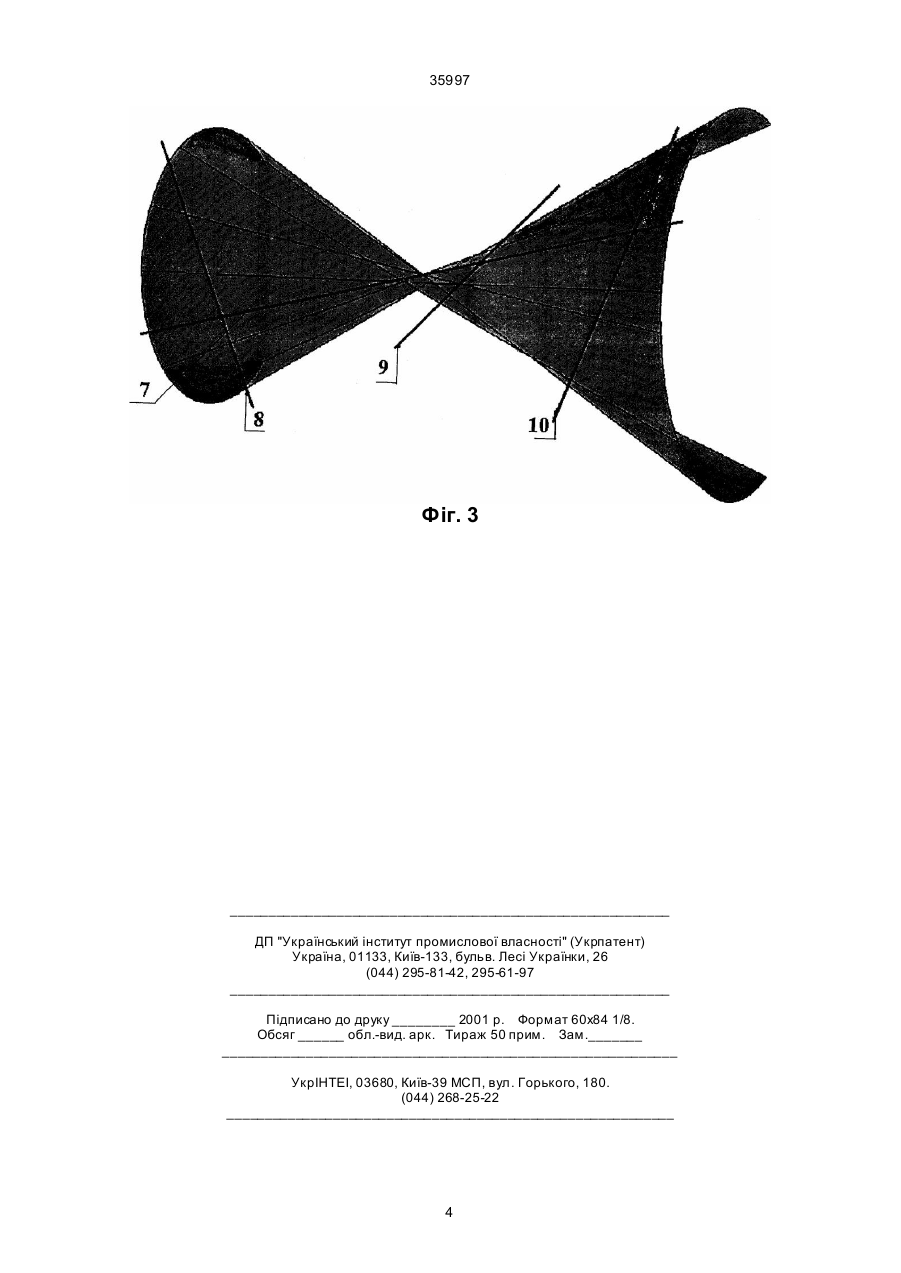

1. Грунтообробний ротаційний робочий орган, який містить встановлений на горизонтальній осі дисковий ротор, оснащений по периметру ножамилопатями, який відрізняється тим, що передня робоча поверхня ножа-лопаті є однопорожнинним гіперболоїдом. 2. Грунтообробний ротаційний робочий орган за п. 1, який відрізняється тим, що робоча поверхня ножа-лопаті геометрично отримана переміщенням прямолінійної направляючої по трьох прямих, які схрещуються і не мають жодної спільної паралельної площини. (19) (21) 99084587 (22) 10.08.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Шелудченко Богдан Анатолійович, Малиновський Антон Станіславович, Кухарець Савелій Миколайович, Забродський Павло Миколайович, Фомін Микола Павлович, Шубенко Владислав Олексійович, Сітовський Олександр Володимирович, Можаровський Андрій Миколайович (73) ДЕРЖАВН А АГРОЕКОЛОГІЧНА АКАДЕМІЯ УКРАЇНИ 35997 кою 6 геометрично отримана переміщенням прямолінійної направляючої 7 (фіг. 4) по трьох прямих 8, 9, 10 відповідно, які схрещуються, не мають жодної спільної паралельної площини і описуються як: x z æ y ö æ x zö y + = n ç1+ ÷ и ç - ÷ = 1(2) b a c bø èa cø è де u і v - довільні величини, які визначають кут закручування верхньої кромки 5 ножа-лопаті 3 відносно нижньої кромки 6. В процесі переміщення машинно-тракторного агрегату робочий орган 1 під дією власної ваги завдяки деякому куту атаки, відмінному від 0°, кромкою 5 заглиблюється в грунт на встановлену глибину і отримує обертовий рух навколо осі 4. В процесі обертання навколо осі 4 ніж-лопать 3 проходить найнижчу точку своєї траєкторії, яка дорівнює глибині обробітку і починає руха тись доверху. Підрізана при заглибленні ножа-лопаті 3 скиба грунту в процесі виглиблення переміщується по гіперболічній поверхні, обертається на кут близь кий до 180° і розміщується в своїй борозні без руйнування структури. На фіг. 1 зображено фронтальну проекцію грунтообробного ротаційного робочого органу, на фіг. 2 - бічну проекцію грунтообробного ротаційного робочого органу, на фіг. 3 - ніж-лопать, на фіг. 4 - принцип графічної побудови передньої робочої поверхні ножа-лопаті. Даний грунтообробний ротаційний робочий орган може бути виготовлений із застосуванням загально машинобудівних технологій без додаткового те хнологічного оснащення підприємствавиробника. Джерела інформації. 1. Авторське свідоцтво СРСР № 1463143, кл. А 01 В 21/02,1990. 2. Авторське свідоцтво СРСР № 1568905, кл. А 01 В 21/04, 1990. 3. Авторське свідоцтво СРСР № 1535395, кл. А 01 В 21/04, 1990. Фіг. 1 2 35997 Фіг. 2 Фіг. 3 3 35997 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
