Автомат для одержання стрічкових виробів з шипами

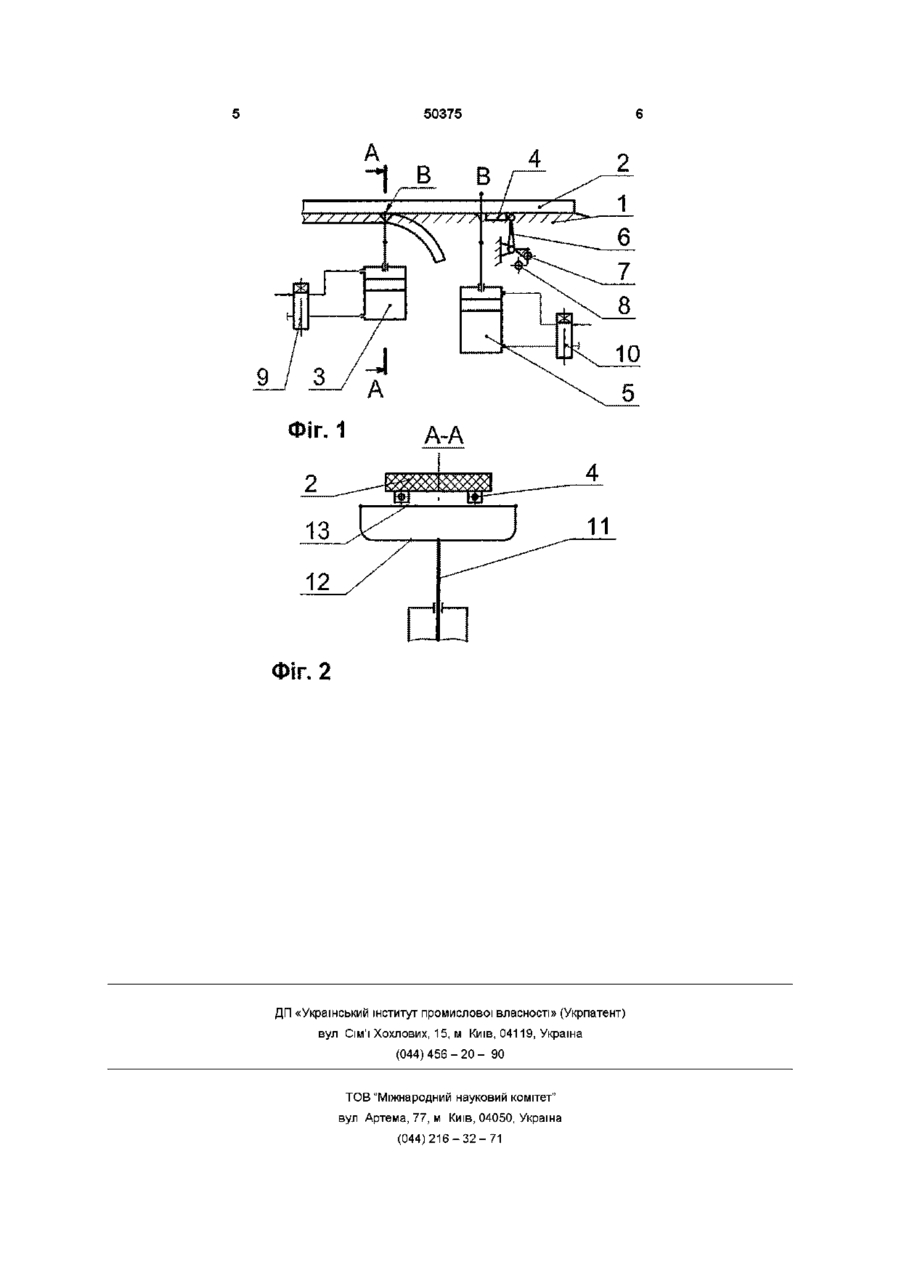

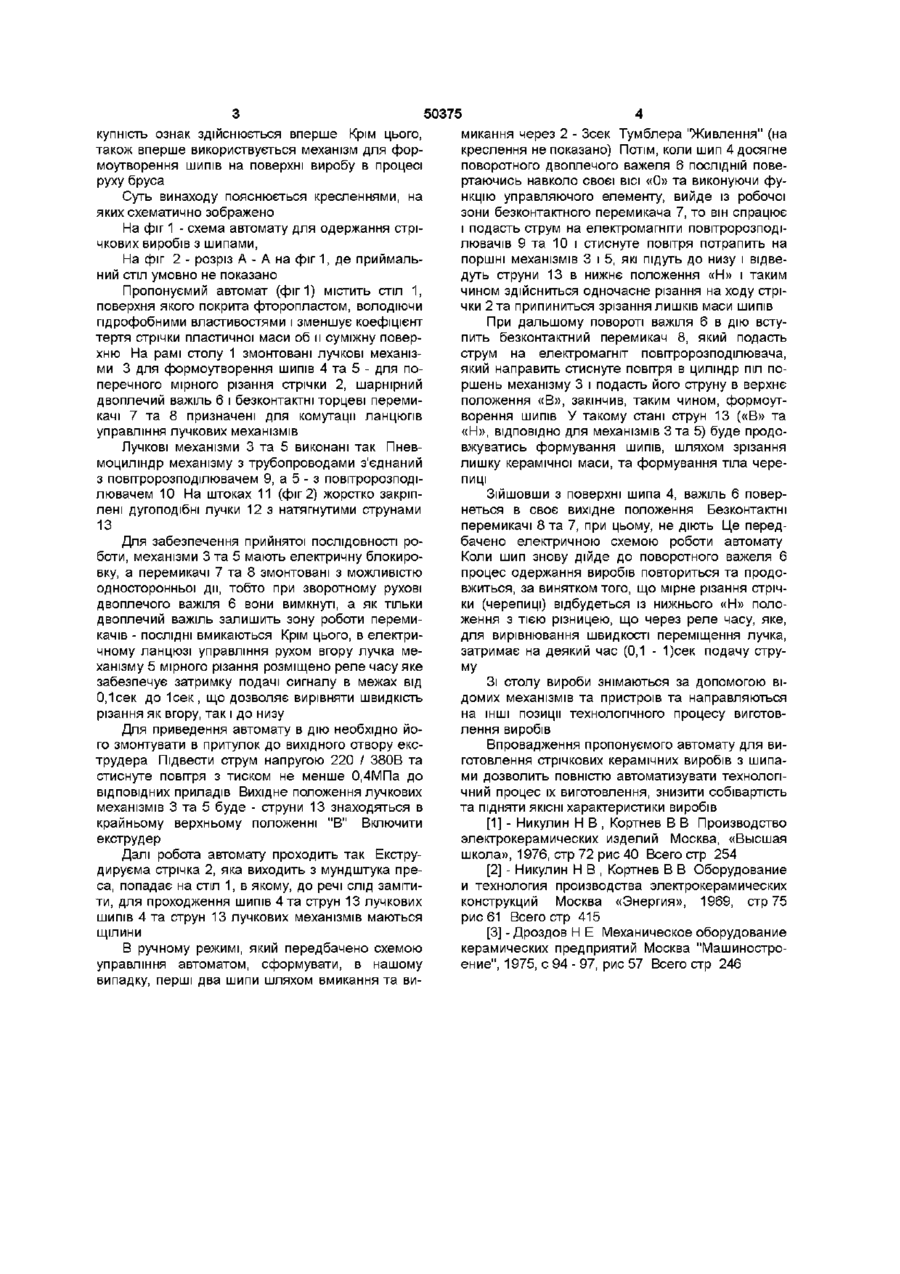

1 Автомат для одержання стрічкових виробів з шипами, переважно черепиці, що містить стіл для приймання стрічки і обладнання для різання, який відрізняється тим, що обладнання для різання виконане у вигляді двох лучкових механізмів, призначених один для поперечного мірного різання стрічки, а другий для формування шипів, при цьому кожний лучковий механізм містить пневмоциліндр, повітророзподільник, безконтактний перемикач та загальний для лучкових механізмів двоплечий важіль, один кінець якого установлено на шляху руху шипа, а в зоні другого змонтовані безконтактні перемикачі з електричними ланцюгами управління рухом лучків 2 Автомат за п 1, який відрізняється тим, що в електричному ланцюзі управління рухом вгору лучка мірного різання стрічки змонтоване реле часу Винахід відноситься до устаткування для виготовлення глиняних, азбоцементних та інших виробів, наприклад, черепиці методом екструзії Відоме обладнання для виготовлення профільованих керамічних виробів, до складу якого належить мундштук та приймальний лоток [1] Відсутність у цьому обладнанні механізмів для різання бруса вимагає використання фізичної ручної праці, що приводить до зниження продуктивності, точності розмірів виробу Відоме також обладнання для одержання ізоляторів із бруса пластичної електрофарфорової маси, яку ріжуть за допомогою стальної струни, натягнутої на кінцях дугоподібного різака (лучка) [2] Цей пристрій дозволяє різати заготівки потрібної довжини Для цього на приймальному столі є упор, який розташований перед брусом та рухається по направляючих разом з різаком під дією сили бруса Різання заготівок, тобто приведення до руху різака, виконується вручну, але точність розмірів заготівок, за рахунок установки упора та різака на спільних направляючих, гарантується Найбільше близьким за сукупністю ознак до винаходу є автомат для одержання стрічкових керамічних виробів, що містить стіл, призначений для приймання екструдируємого бруса пластичної керамічної маси, лучковий механізм різання з приводом та системою управління [3] Наявність у цьому автоматі смичка (лучка з натягнутою стру ною) з приводом та механізмів налагодження забезпечує автоматизацію процесу різання і високу якість виробам Але більшість стрічкових виробів мають на поверхні шипи (виступи), які призначені для кращого з'єднання з цементним розчином, а в черепиці - для кріплення її до лати Шипи, як правило, виконують на іншому робочому МІСЦІ, вручну, наприклад, по шаблону зрізання зайвої керамічної маси, так як шип з технологічних можливостей формовочного обладнання формується по всій довжині тіла бруса Крім цього, складне конструктивне виконання автомату знижує його надійність та ДОВГОВІЧНІСТЬ В основу винаходу поставлено задачу удосконалення автомату для одержання стрічкових виробів з шипами, що містить стіл для приймання довгомірної стрічки та обладнання для різання у вигляді двох пучкових механізмів з індивідуальними приводами, кожний із яких містить пневмоциліндр, повітророзподілювач, безконтактний перемикач та загальний для обох механізмів двоплечий важіль, один кінець якого установлено на шляху руху шипа, а другий - в зоні безконтактних перемикачів і забезпечити, таким чином, одночасне формування шипів та виробу Кожна окремо взята ознака пропонуємого технічного рішення відома із технічної літератури і широко використовується в механічному обладнанні керамічних виробництв Але приведена су ю СО О ю 50375 купність ознак здійснюється вперше Крім цього, також вперше використвується механізм для формоутворення шипів на поверхні виробу в процесі руху бруса Суть винаходу пояснюється кресленнями, на яких схематично зображено На фіг 1 - схема автомату для одержання стрічкових виробів з шипами, На фіг 2 - розріз А - А на фіг 1, де приймальний стіл умовно не показано Пропонуємий автомат (фиг 1) містить стіл 1, поверхня якого покрита фторопластом, володіючи гідрофобними властивостями і зменшує коефіцієнт тертя стрічки пластичної маси об и суміжну поверхню На рамі столу 1 змонтовані лучкові механізми 3 для формоутворення шипів 4 та 5 - для поперечного мірного різання стрічки 2, шарнірний двоплечий важіль 6 і безконтактні торцеві перемикачі 7 та 8 призначені для комутації ланцюгів управління лучкових механізмів Лучкові механізми 3 та 5 виконані так Пневмоциліндр механізму з трубопроводами з'єднаний з повітророзподілювачем 9, а 5 - з повітророзподілювачем 10 На штоках 11 (фіг 2) жорстко закріплені дугоподібні лучки 12 з натягнутими струнами 13 Для забезпечення прийнятої ПОСЛІДОВНОСТІ роботи, механізми 3 та 5 мають електричну блокировку, а перемикачі 7 та 8 змонтовані з можливістю односторонньої дії, тобто при зворотному рухові двоплечого важіля 6 вони вимкнуті, а як тільки двоплечий важіль залишить зону роботи перемикачів - ПОСЛІДНІ вмикаються Крім цього, в електричному ланцюзі управління рухом вгору лучка механізму 5 мірного різання розміщено реле часу яке забезпечує затримку подачі сигналу в межах від 0,1сек до 1сек, що дозволяє вирівняти швидкість різання як вгору, так і до низу Для приведення автомату в дію необхідно його змонтувати в притулок до вихідного отвору екструдера Підвести струм напругою 220 / 380В та стиснуте повітря з тиском не менше 0,4МПа до ВІДПОВІДНИХ приладів Вихідне положення лучкових механізмів 3 та 5 буде - струни 13 знаходяться в крайньому верхньому положенні "В" Включити екструдер Далі робота автомату проходить так Екструдируєма стрічка 2, яка виходить з мундштука преса, попадає на стіл 1, в якому, до речі слід замітити, для проходження шипів 4 та струн 13 лучкових шипів 4 та струн 13 лучкових механізмів маються щілини В ручному режимі, який передбачено схемою управління автоматом, сформувати, в нашому випадку, перші два шипи шляхом вмикання та ви микання через 2 - Зсек Тумблера 'Живлення" (на креслення не показано) Потім, коли шип 4 досягне поворотного двоплечого важеля 6 ПОСЛІДНІЙ повертаючись навколо своєї ВІСІ «0» та виконуючи функцію управляючого елементу, вийде із робочої зони безконтактного перемикача 7, то він спрацює і подасть струм на електромагніти повітророзподілювачів 9 та 10 і стиснуте повітря потрапить на поршні механізмів 3 і 5, які підуть до низу і відведуть струни 13 в нижнє положення «Н» і таким чином здійсниться одночасне різання на ходу стрічки 2 та припиниться зрізання лишків маси шипів При дальшому повороті важіля 6 в дію вступить безконтактний перемикач 8, який подасть струм на електромагніт повітророзподілювача, який направить стиснуте повітря в циліндр піл поршень механізму 3 і подасть його струну в верхнє положення «В», закінчив, таким чином, формоутворення шипів У такому стані струн 13 («В» та «Н», ВІДПОВІДНО для механізмів 3 та 5) буде продовжуватись формування шипів, шляхом зрізання лишку керамічної маси, та формування тіла черепиці Зійшовши З поверхні шипа 4, важіль 6 повернеться в своє вихідне положення Безконтактні перемикачі 8 та 7, при цьому, не діють Це передбачено електричною схемою роботи автомату Коли шип знову дійде до поворотного важеля 6 процес одержання виробів повториться та продовжиться, за винятком того, що мірне різання стрічки (черепиці) відбудеться із нижнього «Н» положення з тією різницею, що через реле часу, яке, для вирівнювання швидкості переміщення лучка, затримає на деякий час (0,1 - 1)сек подачу струму Зі столу вироби знімаються за допомогою відомих механізмів та пристроїв та направляються на ІНШІ позиції технологічного процесу виготовлення виробів Впровадження пропонуємого автомату для виготовлення стрічкових керамічних виробів з шипами дозволить повністю автоматизувати технологічний процес їх виготовлення, знизити собівартість та підняти ЯКІСНІ характеристики виробів [1] - Никулин Н В , Кортнев В В Производство электрокерамических изделий Москва, «Высшая школа», 1976, стр 72 рис 40 Всего стр 254 [2] - Никулин Н В , Кортнев В В Оборудование и технология производства электрокерамических конструкций Москва «Энергия», 1969, стр 75 рис 61 Всего стр 415 [3] - Дроздов Н Е Механическое оборудование керамических предприятий Москва "Машиностроение", 1975, с 94 - 97, рис 57 Всего стр 246 50375 V / / / / / Л C7SC/ і / 7 у 7 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
