Система охолоджування вибухозахисного силового електроустаткування

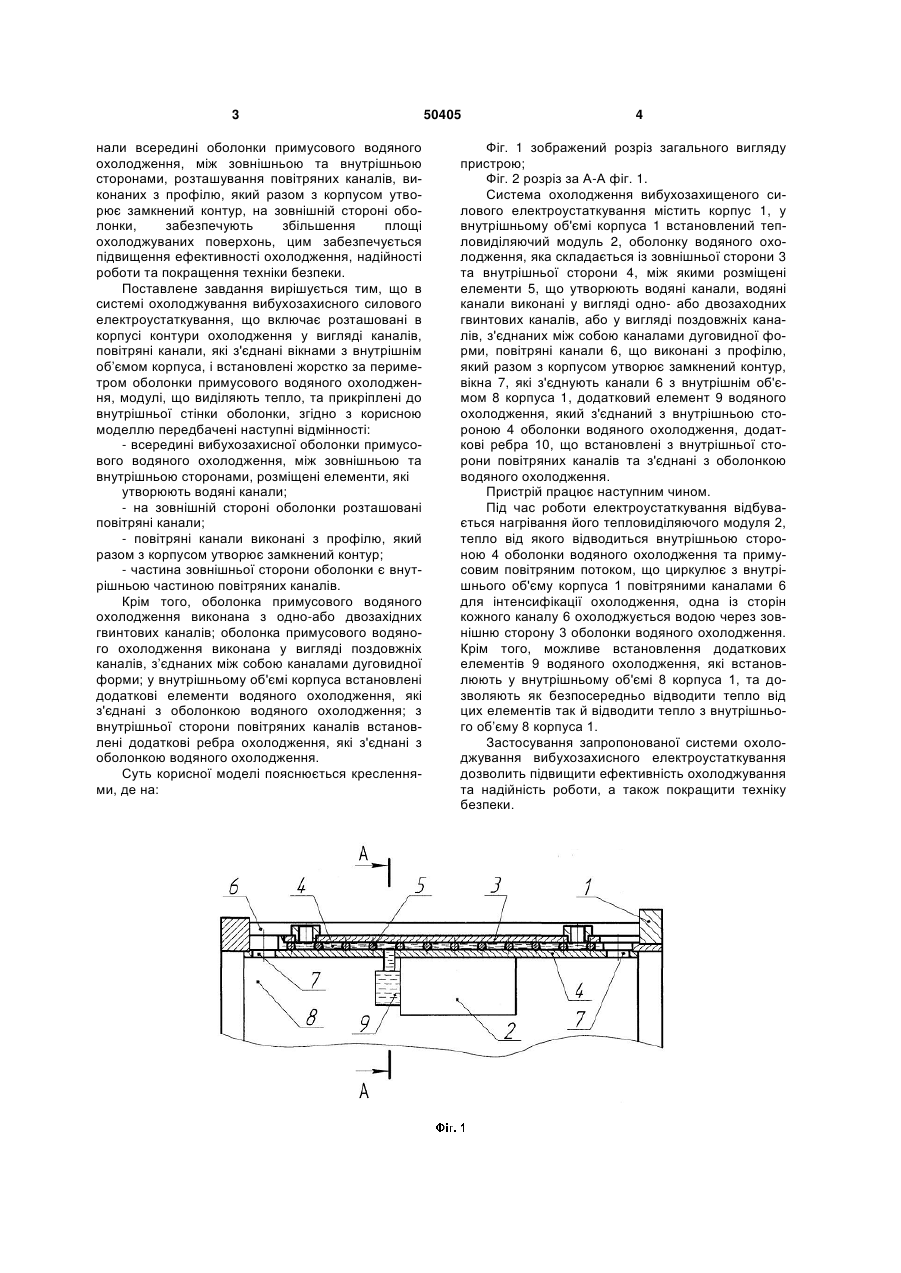

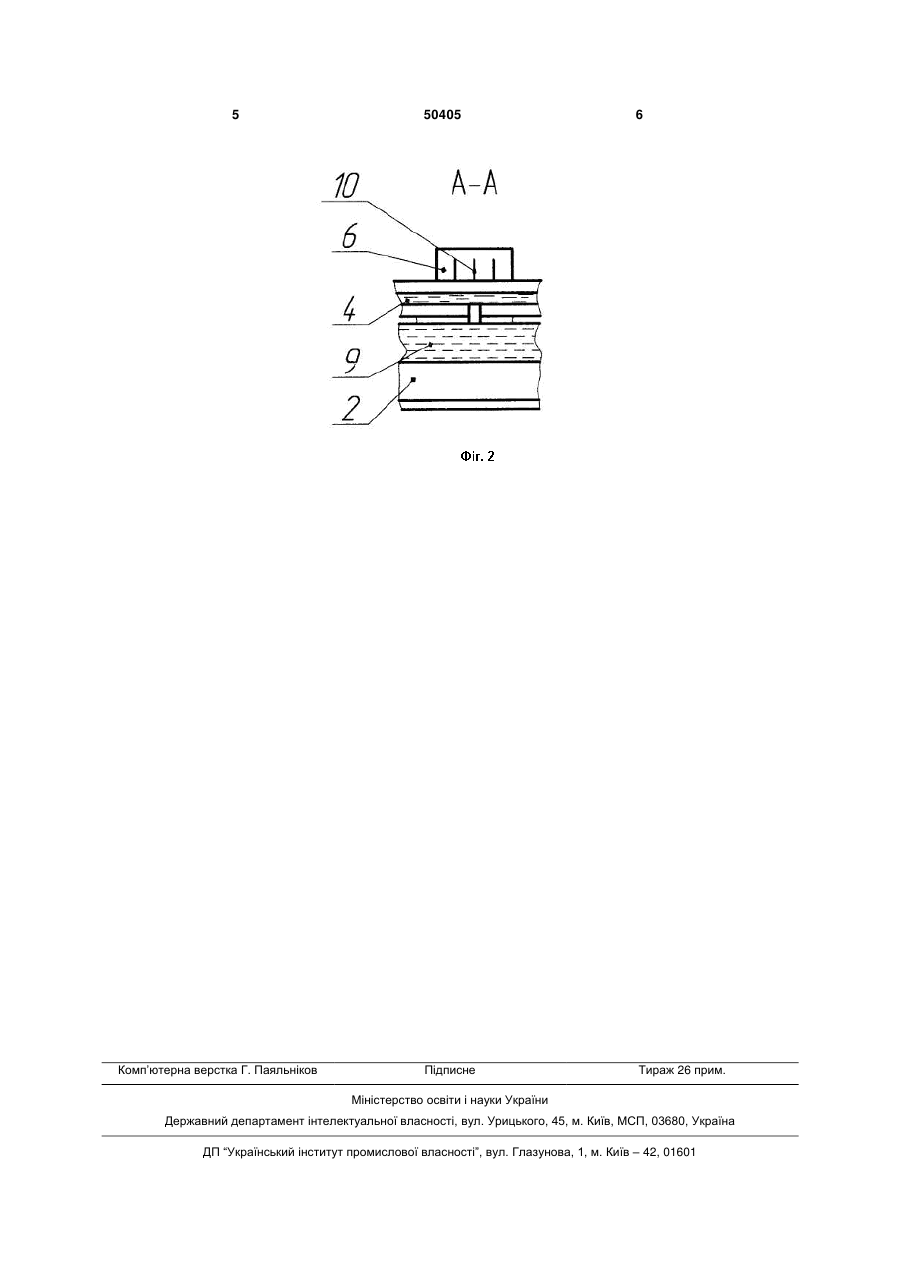

1. Система охолоджування вибухозахисного силового електроустаткування, що включає розташовані в корпусі контури охолодження у вигляді каналів, повітряні канали, які з'єднані вікнами з внутрішнім об'ємом корпуса і встановлені жорстко за периметром оболонки корпуса, модуль, що виділяє тепло та прикріплений до внутрішньої стінки оболонки корпуса, яка відрізняється тим, що всередині вибухозахисної оболонки примусового водяного охолодження, між зовнішнім та внутрішнім стінками, розміщені елементи, які утворюють водяні канали, а на зовнішньому боці оболонки роз U 2 (19) 1 3 нали всередині оболонки примусового водяного охолодження, між зовнішньою та внутрішньою сторонами, розташування повітряних каналів, виконаних з профілю, який разом з корпусом утворює замкнений контур, на зовнішній стороні оболонки, забезпечують збільшення площі охолоджуваних поверхонь, цим забезпечується підвищення ефективності охолодження, надійності роботи та покращення техніки безпеки. Поставлене завдання вирішується тим, що в системі охолоджування вибухозахисного силового електроустаткування, що включає розташовані в корпусі контури охолодження у вигляді каналів, повітряні канали, які з'єднані вікнами з внутрішнім об’ємом корпуса, і встановлені жорстко за периметром оболонки примусового водяного охолодження, модулі, що виділяють тепло, та прикріплені до внутрішньої стінки оболонки, згідно з корисною моделлю передбачені наступні відмінності: - всередині вибухозахисної оболонки примусового водяного охолодження, між зовнішньою та внутрішньою сторонами, розміщені елементи, які утворюють водяні канали; - на зовнішній стороні оболонки розташовані повітряні канали; - повітряні канали виконані з профілю, який разом з корпусом утворює замкнений контур; - частина зовнішньої сторони оболонки є внутрішньою частиною повітряних каналів. Крім того, оболонка примусового водяного охолодження виконана з одно-або двозахідних гвинтових каналів; оболонка примусового водяного охолодження виконана у вигляді поздовжніх каналів, з’єднаних між собою каналами дуговидної форми; у внутрішньому об'ємі корпуса встановлені додаткові елементи водяного охолодження, які з'єднані з оболонкою водяного охолодження; з внутрішньої сторони повітряних каналів встановлені додаткові ребра охолодження, які з'єднані з оболонкою водяного охолодження. Суть корисної моделі пояснюється кресленнями, де на: 50405 4 Фіг. 1 зображений розріз загального вигляду пристрою; Фіг. 2 розріз за А-А фіг. 1. Система охолодження вибухозахищеного силового електроустаткування містить корпус 1, у внутрішньому об'ємі корпуса 1 встановлений тепловиділяючий модуль 2, оболонку водяного охолодження, яка складається із зовнішньої сторони 3 та внутрішньої сторони 4, між якими розміщені елементи 5, що утворюють водяні канали, водяні канали виконані у вигляді одно- або двозаходних гвинтових каналів, або у вигляді поздовжніх каналів, з'єднаних між собою каналами дуговидної форми, повітряні канали 6, що виконані з профілю, який разом з корпусом утворює замкнений контур, вікна 7, які з'єднують канали 6 з внутрішнім об'ємом 8 корпуса 1, додатковий елемент 9 водяного охолодження, який з'єднаний з внутрішньою стороною 4 оболонки водяного охолодження, додаткові ребра 10, що встановлені з внутрішньої сторони повітряних каналів та з'єднані з оболонкою водяного охолодження. Пристрій працює наступним чином. Під час роботи електроустаткування відбувається нагрівання його тепловиділяючого модуля 2, тепло від якого відводиться внутрішньою стороною 4 оболонки водяного охолодження та примусовим повітряним потоком, що циркулює з внутрішнього об'єму корпуса 1 повітряними каналами 6 для інтенсифікації охолодження, одна із сторін кожного каналу 6 охолоджується водою через зовнішню сторону 3 оболонки водяного охолодження. Крім того, можливе встановлення додаткових елементів 9 водяного охолодження, які встановлюють у внутрішньому об'ємі 8 корпуса 1, та дозволяють як безпосередньо відводити тепло від цих елементів так й відводити тепло з внутрішнього об’єму 8 корпуса 1. Застосування запропонованої системи охолоджування вибухозахисного електроустаткування дозволить підвищити ефективність охолоджування та надійність роботи, а також покращити техніку безпеки. 5 Комп’ютерна верстка Г. Паяльніков 50405 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
