Пристрій для дослідження внутрішніх напружень у ґрунтовому напівпросторі
Номер патенту: 50440
Опубліковано: 10.06.2010
Автори: Аржаєв Геннадій Олександрович, Балака Максим Миколайович, Пелевін Леонід Євгенійович, Цепляєв Антон Сергійович
Формула / Реферат
Пристрій для дослідження внутрішніх напружень у ґрунтовому напівпросторі, що містить вертикальний порожнистий корпус з двох частин та індикатор у вигляді тензометричного датчика нормальних напружень, який відрізняється тим, що частини корпусу жорстко приєднані одна до одної, на зовнішній поверхні уздовж нижньої з них у центральній повздовжній площині виконані гнізда, осі симетрії яких і корпусу взаємно перпендикулярні, а датчики напружень розташовані у гніздах.
Текст

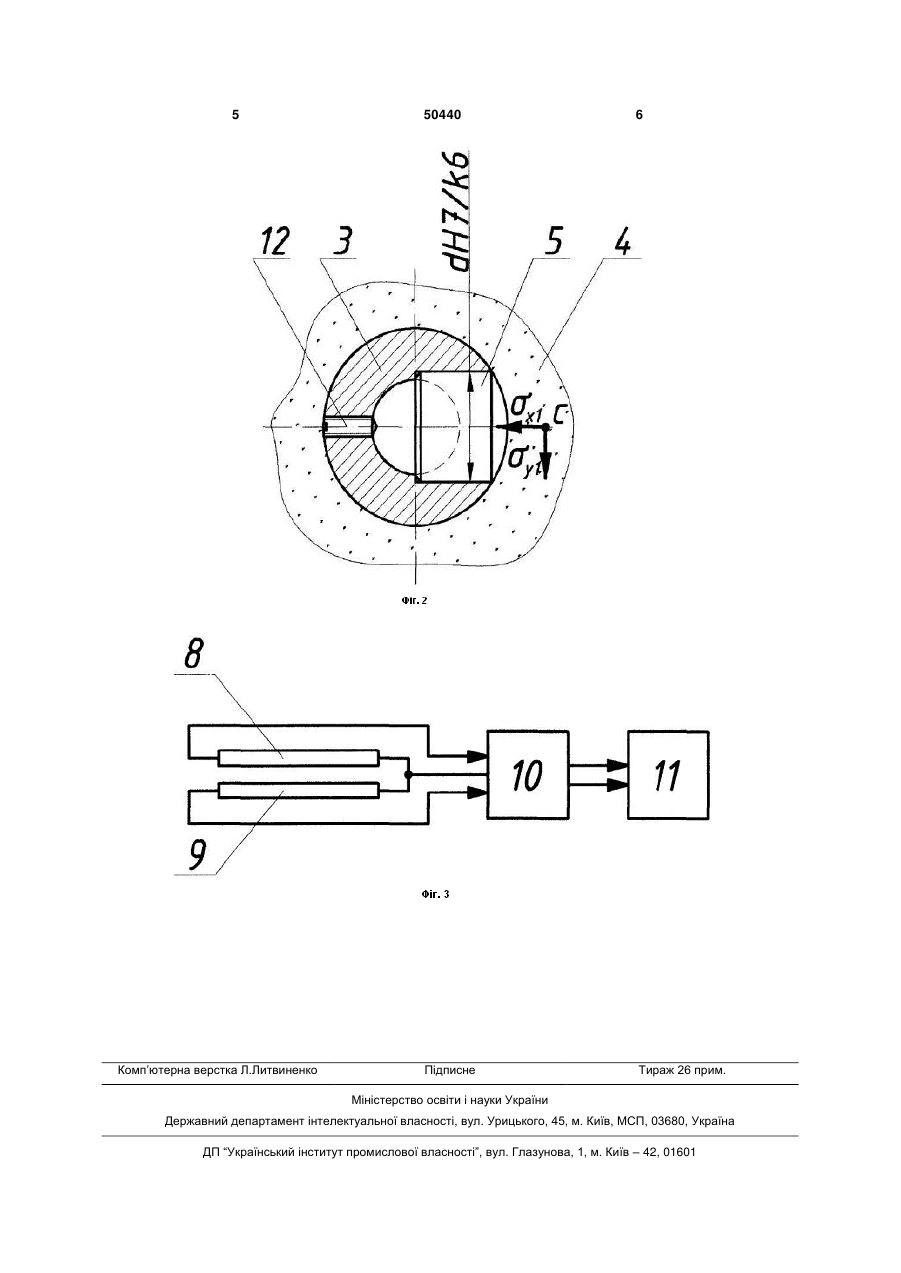

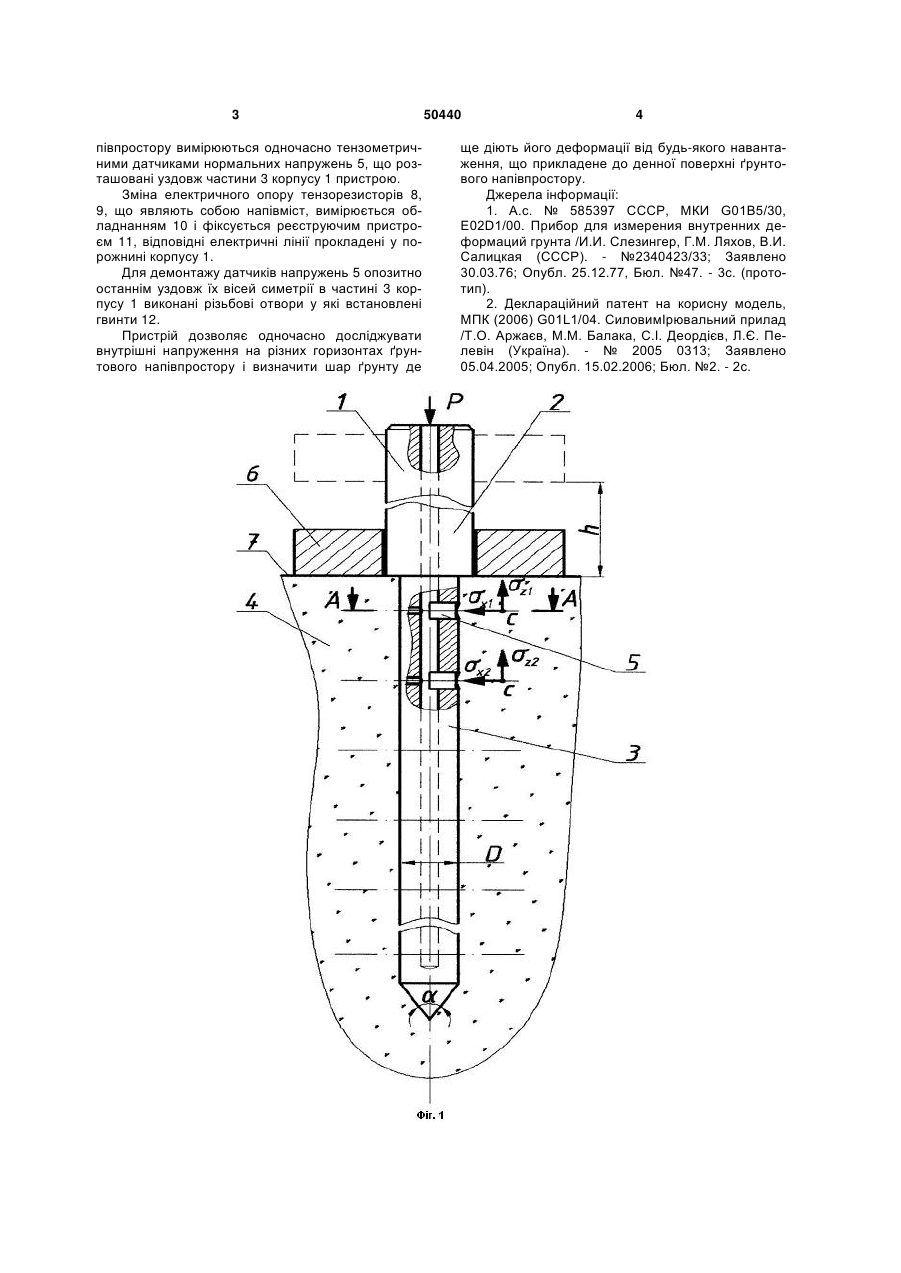

Пристрій для дослідження внутрішніх напружень у ґрунтовому напівпросторі, що містить вертикальний порожнистий корпус з двох частин та індикатор у вигляді тензометричного датчика нормальних напружень, який відрізняється тим, що частини корпусу жорстко приєднані одна до одної, на зовнішній поверхні уздовж нижньої з них у центральній повздовжній площині виконані гнізда, осі симетрії яких і корпусу взаємно перпендикулярні, а датчики напружень розташовані у гніздах. (19) (21) u200912724 (22) 07.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) АРЖАЄВ ГЕННАДІЙ ОЛЕКСАНДРОВИЧ, БАЛАКА МАКСИМ МИКОЛАЙОВИЧ, ПЕЛЕВІН ЛЕОНІД ЄВГЕНІЙОВИЧ, ЦЕПЛЯЄВ АНТОН СЕРГІЙОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 півпростору вимірюються одночасно тензометричними датчиками нормальних напружень 5, що розташовані уздовж частини 3 корпусу 1 пристрою. Зміна електричного опору тензорезисторів 8, 9, що являють собою напівміст, вимірюється обладнанням 10 і фіксується реєструючим пристроєм 11, відповідні електричні лінії прокладені у порожнині корпусу 1. Для демонтажу датчиків напружень 5 опозитно останнім уздовж їх вісей симетрії в частині 3 корпусу 1 виконані різьбові отвори у які встановлені гвинти 12. Пристрій дозволяє одночасно досліджувати внутрішні напруження на різних горизонтах ґрунтового напівпростору і визначити шар ґрунту де 50440 4 ще діють його деформації від будь-якого навантаження, що прикладене до денної поверхні ґрунтового напівпростору. Джерела інформації: 1. А.с. № 585397 СССР, МКИ G01B5/30, E02D1/00. Прибор для измерения внутренних деформаций грунта /И.И. Слезингер, Г.М. Ляхов, В.И. Салицкая (СССР). - №2340423/33; Заявлено 30.03.76; Опубл. 25.12.77, Бюл. №47. - 3с. (прототип). 2. Деклараційний патент на корисну модель, МПК (2006) G01L1/04. СиловимІрювальний прилад /Т.О. Аржаєв, М.М. Балака, С.І. Деордієв, Л.Є. Пелевін (Україна). - № 2005 0313; Заявлено 05.04.2005; Опубл. 15.02.2006; Бюл. №2. - 2с. 5 Комп’ютерна верстка Л.Литвиненко 50440 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for investigation of inner stresses in earth semi-space
Автори англійськоюArzhaiev Hennadii Oleksandrovych, Balaka Maksym Mykolaiovych, Pelevin Leonid Yevheniiovych, Tsepliaiev Anton Serhiiovych
Назва патенту російськоюУстройство для исследования внутренних напряжений в грунтовом полупространстве
Автори російськоюАржаев Геннадий Александрович, Балака Максим Николаевич, Пелевин Леонид Евгениевич, Цепляев Антон Сергеевич
МПК / Мітки
Мітки: напівпросторі, дослідження, внутрішніх, пристрій, ґрунтовому, напружень
