Гальмове улаштування для тягових випробувань самохідних машин

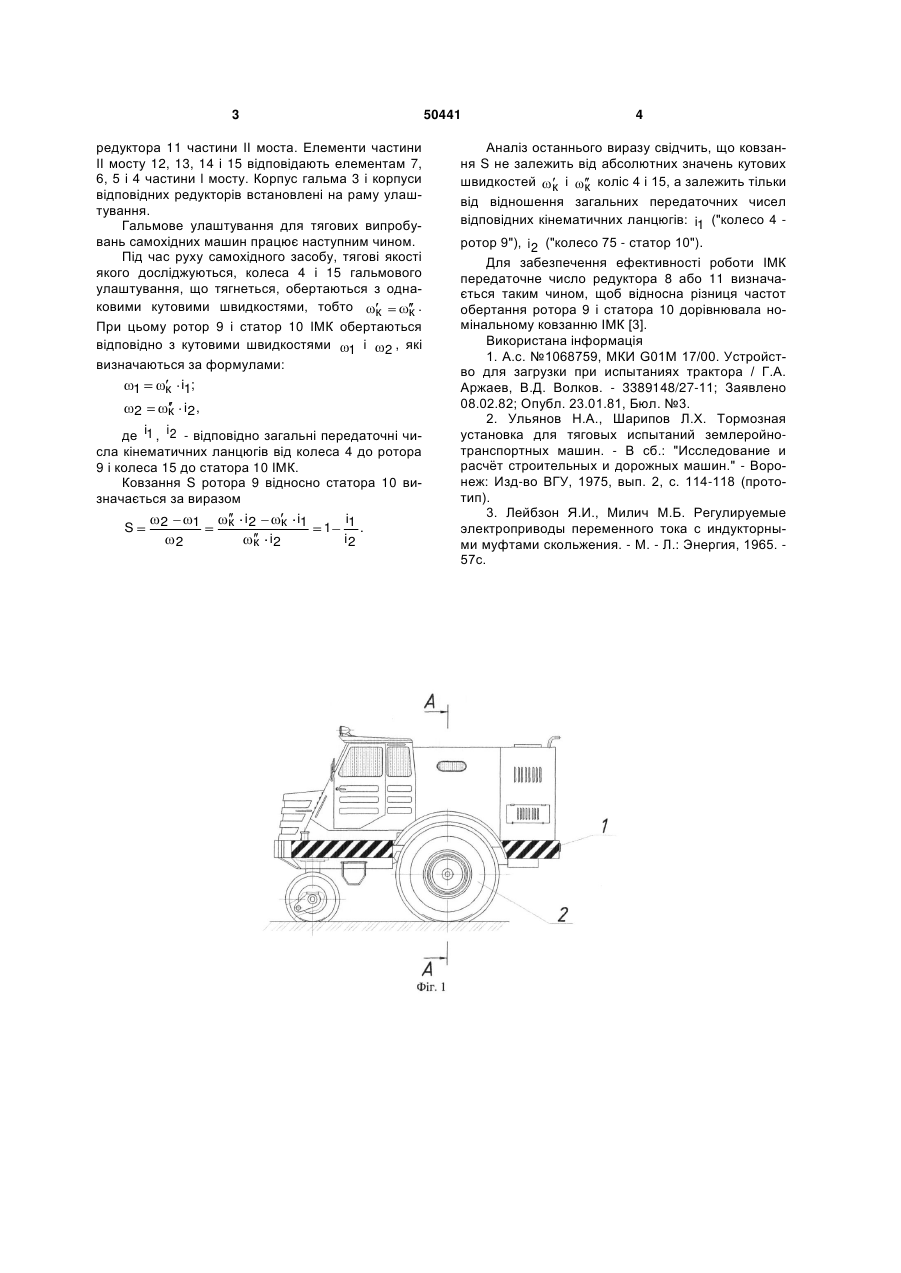

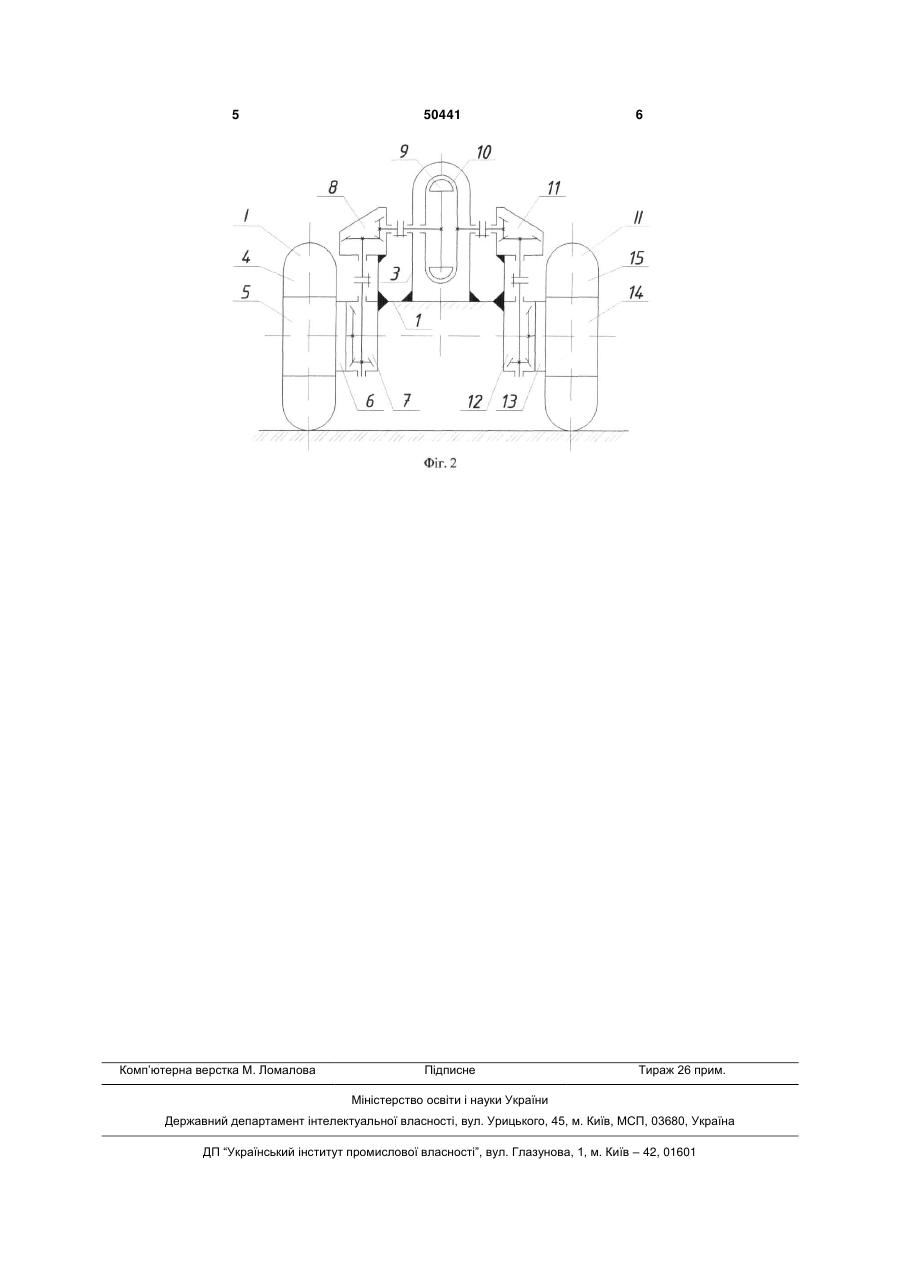

Гальмове улаштування для тягових випробувань самохідних машин, що містить колісний візок, 3 редуктора 11 частини II моста. Елементи частини II мосту 12, 13, 14 і 15 відповідають елементам 7, 6, 5 і 4 частини l мосту. Корпус гальма 3 і корпуси відповідних редукторів встановлені на раму улаштування. Гальмове улаштування для тягових випробувань самохідних машин працює наступним чином. Під час руху самохідного засобу, тягові якості якого досліджуються, колеса 4 і 15 гальмового улаштування, що тягнеться, обертаються з однаковими кутовими швидкостями, тобто к к. При цьому ротор 9 і статор 10 ІМК обертаються відповідно з кутовими швидкостями 1 і 2 , які визначаються за формулами: 1 к і1; к і2 , і1 , і2 - відповідно загальні передаточні чиде сла кінематичних ланцюгів від колеса 4 до ротора 9 і колеса 15 до статора 10 ІМК. Ковзання S ротора 9 відносно статора 10 визначається за виразом 2 1 к і2 к і1 1 і1 . S і2 і2 2 к 2 50441 4 Аналіз останнього виразу свідчить, що ковзання S не залежить від абсолютних значень кутових швидкостей к і к коліс 4 і 15, а залежить тільки від відношення загальних передаточних чисел відповідних кінематичних ланцюгів: і1 ("колесо 4 ротор 9"), і 2 ("колесо 75 - статор 10"). Для забезпечення ефективності роботи ІМК передаточне число редуктора 8 або 11 визначається таким чином, щоб відносна різниця частот обертання ротора 9 і статора 10 дорівнювала номінальному ковзанню ІМК [3]. Використана інформація 1. А.с. №1068759, МКИ G01М 17/00. Устройство для загрузки при испытаниях трактора / Г.А. Аржаев, В.Д. Волков. - 3389148/27-11; Заявлено 08.02.82; Опубл. 23.01.81, Бюл. №3. 2. Ульянов Н.А., Шарипов Л.Х. Тормозная установка для тяговых испытаний землеройнотранспортных машин. - В сб.: "Исследование и расчѐт строительных и дорожных машин." - Воронеж: Изд-во ВГУ, 1975, вып. 2, с. 114-118 (прототип). 3. Лейбзон Я.И., Милич М.Б. Регулируемые электроприводы переменного тока с индукторными муфтами скольжения. - М. - Л.: Энергия, 1965. 57с. 5 Комп’ютерна верстка М. Ломалова 50441 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
