Локалізатор дії вибуху в свердловині

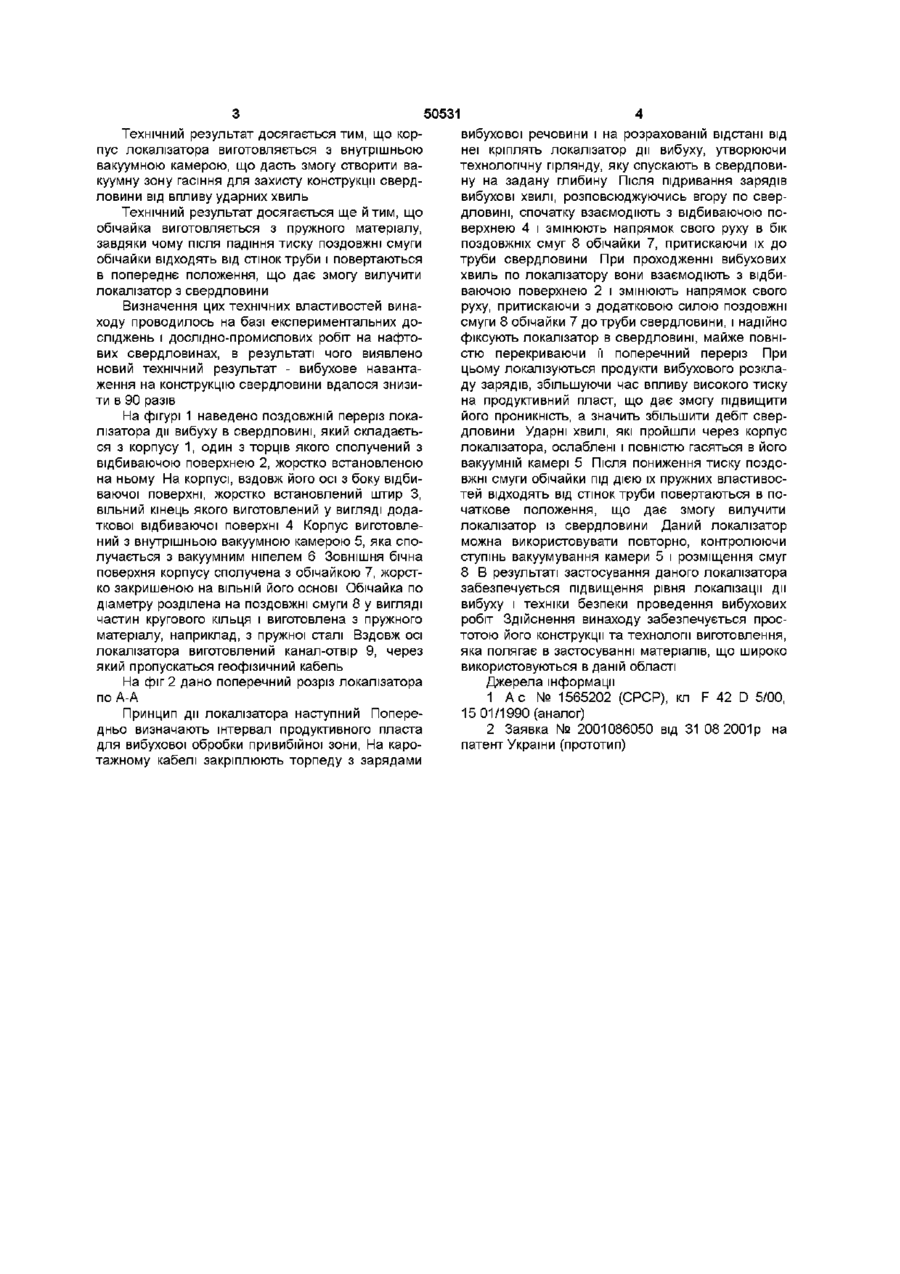

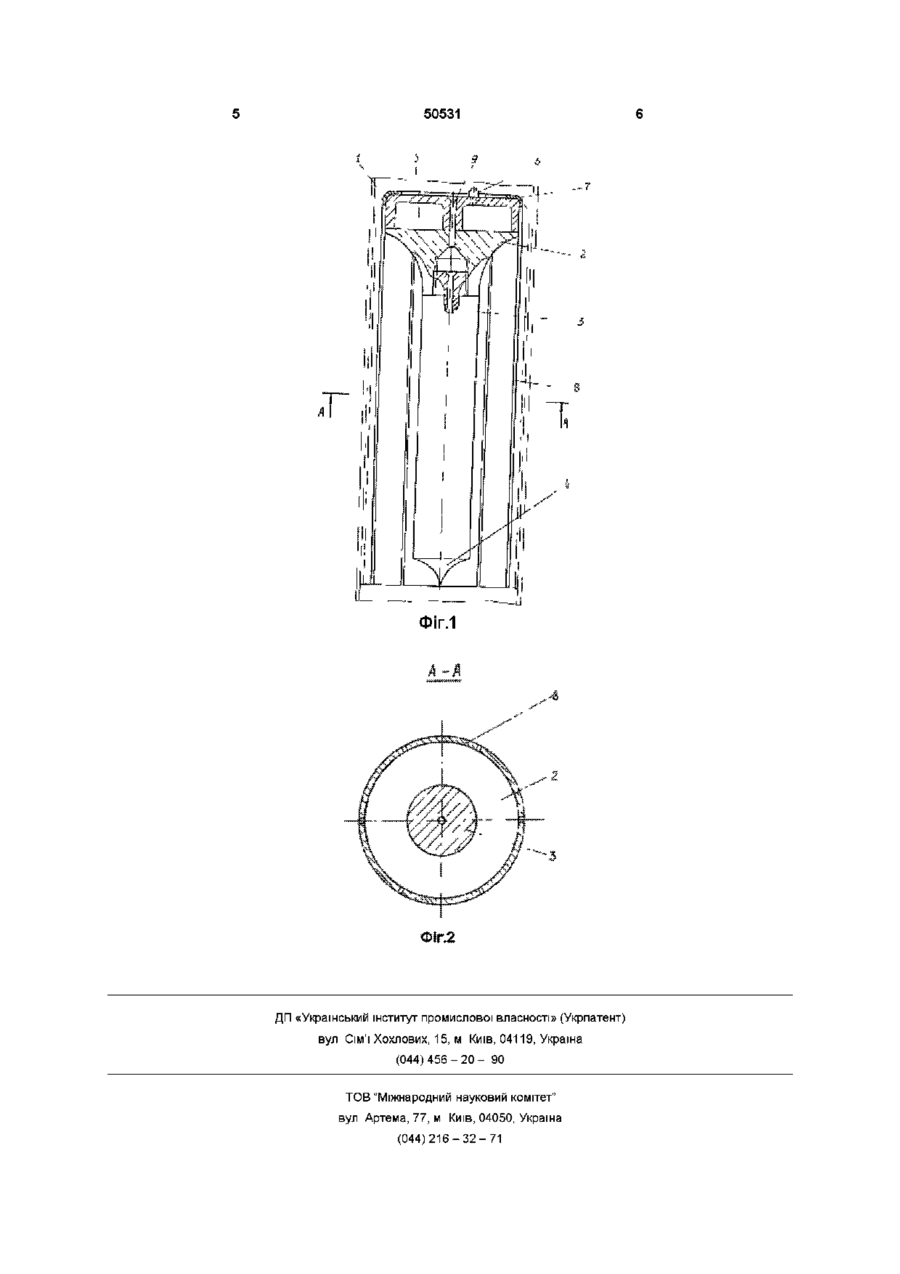

1 Локалізатор дії вибуху в свердловині, що містить жорсткий циліндричний корпус, один з торців якого з'єднаний з відбиваючою поверхнею, який відрізняється тим, що на корпусі по по здовжній його осі з боку відбиваючої поверхні жорстко встановлений штир, вільний кінець якого виконаний у вигляді додаткової відбиваючої поверхні, а бічна поверхня корпусу з'єднана з оби Винахід належить до нафтогазовидобувної промисловості, а саме до засобів захисту свердловин при вибуховій обробці привибійної зони продуктивного пласта, з метою захисту ділянок свердловини від руйнівного навантаження Відомий пристрій локалізації дії вибуху в свердловині, який складається з корпусу, виготовленого в формі гнучкої труби з розміщеним в ньому гасителем вибухових хвиль з сипучого матеріалу чи набору пустотілих балонів [1] Недоліком цього пристрою є те, що він надто мало знижує амплітуду вибухових хвиль і руйнується сам, не захищаючи конструкцію свердловини від ударних хвиль і пдропотоку Такий пристрій не локалізує дії вибуху Найбільш близьким до запропонованого є локалізатор дії вибуху в свердловині, що складається з жорсткого циліндричного корпусу, один з торців якого виготовлений у формі відбиваючої поверхні [2] Недоліком згаданого пристрою є неповна локалізація дії вибуху в свердловині через велику відстань між стінками свердловини і корпусом локалізатора, та ще те, що частина ударних хвиль проходить через корпус Крім того відомий локалізатор має обмежену область застосування - конструктивне виконання фіксаторів дозволяє використовувати його лише на свердловинах великого діаметра - від 140мм В основу винаходу поставлена задача вдосконалення відомого локалізатора шляхом встанов лення по поздовжній його осі з боку відбиваючої поверхні штиря, вільний кінець якого виготовлений у вигляді додаткової відбиваючої поверхні, з'єднання бічної поверхні корпусу з обічайкою, жорстко чайкою, жорстко закріпленою на ВІЛЬНІЙ ЙОГО ОС НОВІ, при цьому обичайка по діаметру розділена на поздовжні смуги у вигляді частин кругового кільця 2 Локалізатор за п 1, який відрізняється тим, що корпус виготовлений з внутрішньою вакуумною камерою 3 Локалізатор за п 1, який відрізняється тим, що обичайка виготовлена з пружного матеріалу закріпленою на його ВІЛЬНІЙ ОСНОВІ, розділення обічайки по діаметру на поздовжні смуги у формі кругового кільця, виготовлення корпусу з внутрішньою вакуумною камерою, а обічайки з пружного матеріалу забезпечити локалізацію осередку вибуху в зоні продуктивного пласта і збільшення КІЛЬКОСТІ імпульсних впливів на привибійну зону пласта від одного джерела, що дасть змогу надійно захистити конструкцію свердловини від руйнування та підвищити коефіцієнт корисної дії вибуху за рахунок більш повного впливу його фізикомеханічної дії на продуктивний пласт Задача вирішується тим, що по поздовжній осі корпусу з боку відбиваючої поверхні жорстко кріпиться штир, вільний кінець якого виготовлений у формі додаткової відбиваючої поверхні, а бічна поверхня корпусу з'єднана з обічайкою, жорстко закріпленою на ВІЛЬНІЙ ЙОГО ОСНОВІ та розділена по діаметру на поздовжні смуги у вигляді частин кругового кільця, що дає змогу під дією ударних хвиль жорстко зафіксувати локалізатор на трубі свердловини при допомозі поздовжніх смуг обічайки і майже цілком перекрити поперечний переріз свердловини, спрямовуючи ударні хвилі в бік продуктивного пласта, надійно захищаючи конструкцію свердловини від руйнівної дії вибуху та збільшити ефективність обробки продуктивної зони пласта CO Ю О ю 50531 Технічний результат досягається тим, що корвибухової речовини і на розрахованій відстані від пус локалізатора виготовляється з внутрішньою неї кріплять локалізатор дії вибуху, утворюючи вакуумною камерою, що дасть змогу створити ватехнологічну гірлянду, яку спускають в свердловикуумну зону гасіння для захисту конструкції свердну на задану глибину Після підривання зарядів ловини від впливу ударних хвиль вибухові хвилі, розповсюджуючись вгору по свердловині, спочатку взаємодіють з відбиваючою поТехнічний результат досягається ще й тим, що верхнею 4 і змінюють напрямок свого руху в бік обічайка виготовляється з пружного матеріалу, поздовжніх смуг 8 обічаики 7, притискаючи їх до завдяки чому після падіння тиску поздовжні смуги труби свердловини При проходженні вибухових обічаики відходять від стінок труби і повертаються хвиль по локалізатору вони взаємодіють з відбив попереднє положення, що дає змогу вилучити ваючою поверхнею 2 і змінюють напрямок свого локалізатор з свердловини руху, притискаючи з додатковою силою поздовжні Визначення цих технічних властивостей винасмуги 8 обічаики 7 до труби свердловини, і надійно ходу проводилось на базі експериментальних дофіксують локалізатор в свердловині, майже повнісліджень і дослідно-промислових робіт на нафтостю перекриваючи її поперечний переріз При вих свердловинах, в результаті чого виявлено цьому локалізуються продукти вибухового розклановий технічний результат - вибухове навантаду зарядів, збільшуючи час впливу високого тиску ження на конструкцію свердловини вдалося знизина продуктивний пласт, що дає змогу підвищити ти в 90 разів його проникність, а значить збільшити дебіт сверНа фігурі 1 наведено поздовжній переріз локадловини Ударні хвилі, які пройшли через корпус лізатора дії вибуху в свердловині, який складаєтьлокалізатора, ослаблені і повністю гасяться в його ся з корпусу 1, один з торців якого сполучений з вакуумній камері 5 Після пониження тиску поздовідбиваючою поверхнею 2, жорстко встановленою вжні смуги обічаики під дією їх пружних властивосна ньому На корпусі, вздовж його осі з боку відбитей відходять від стінок труби повертаються в поваючої поверхні, жорстко встановлений штир З, чаткове положення, що дає змогу вилучити вільний кінець якого виготовлений у вигляді додалокалізатор із свердловини Даний локалізатор ткової відбиваючої поверхні 4 Корпус виготовлеможна використовувати повторно, контролюючи ний з внутрішньою вакуумною камерою 5, яка споступінь вакуумування камери 5 і розміщення смуг лучається з вакуумним ніпелем 6 Зовнішня бічна 8 В результаті застосування даного локалізатора поверхня корпусу сполучена з обічайкою 7, жорстзабезпечується підвищення рівня локалізації дії ко закришеною на ВІЛЬНІЙ ЙОГО ОСНОВІ Обічайка по вибуху і техніки безпеки проведення вибухових діаметру розділена на поздовжні смуги 8 у вигляді робіт Здійснення винаходу забезпечується просчастин кругового кільця і виготовлена з пружного тотою його конструкції та технології виготовлення, матеріалу, наприклад, з пружної сталі Вздовж осі яка полягає в застосуванні матеріалів, що широко локалізатора виготовлений канал-отвір 9, через використовуються в даній області який пропускаться геофізичний кабель Джерела інформації На фіг 2 дано поперечний розріз локалізатора по А-А 1 А с № 1565202 (СРСР), кл F 42 D 5/00, 15 01/1990 (аналог) Принцип дії локалізатора наступний Попередньо визначають інтервал продуктивного пласта 2 Заявка № 2001086050 від 31 08 2001 р на для вибухової обробки привибіиної зони, На каропатент України (прототип) тажному кабелі закріплюють торпеду з зарядами 50531 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
