Автоматичний зарядний пристрій з індикацією заряду акумулятора

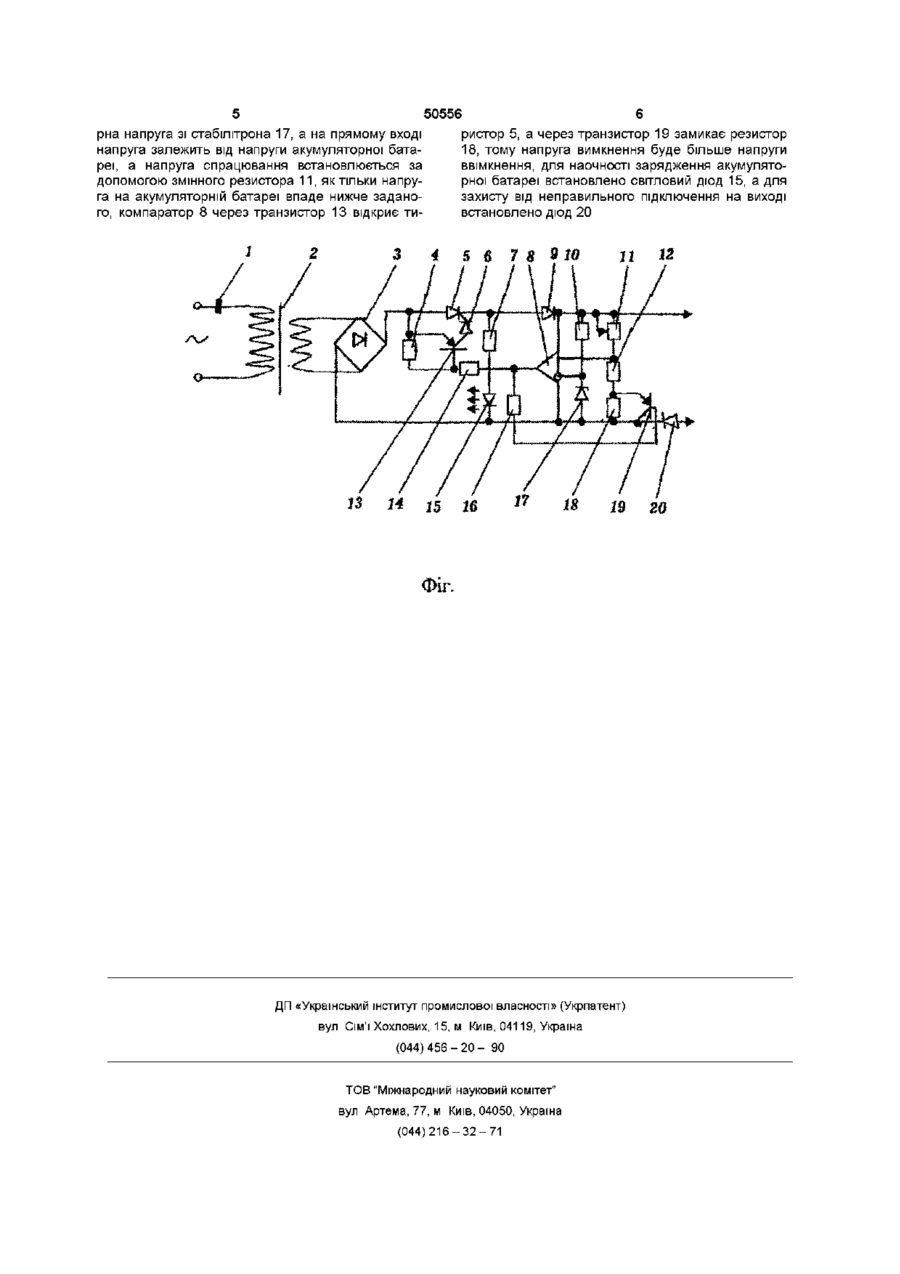

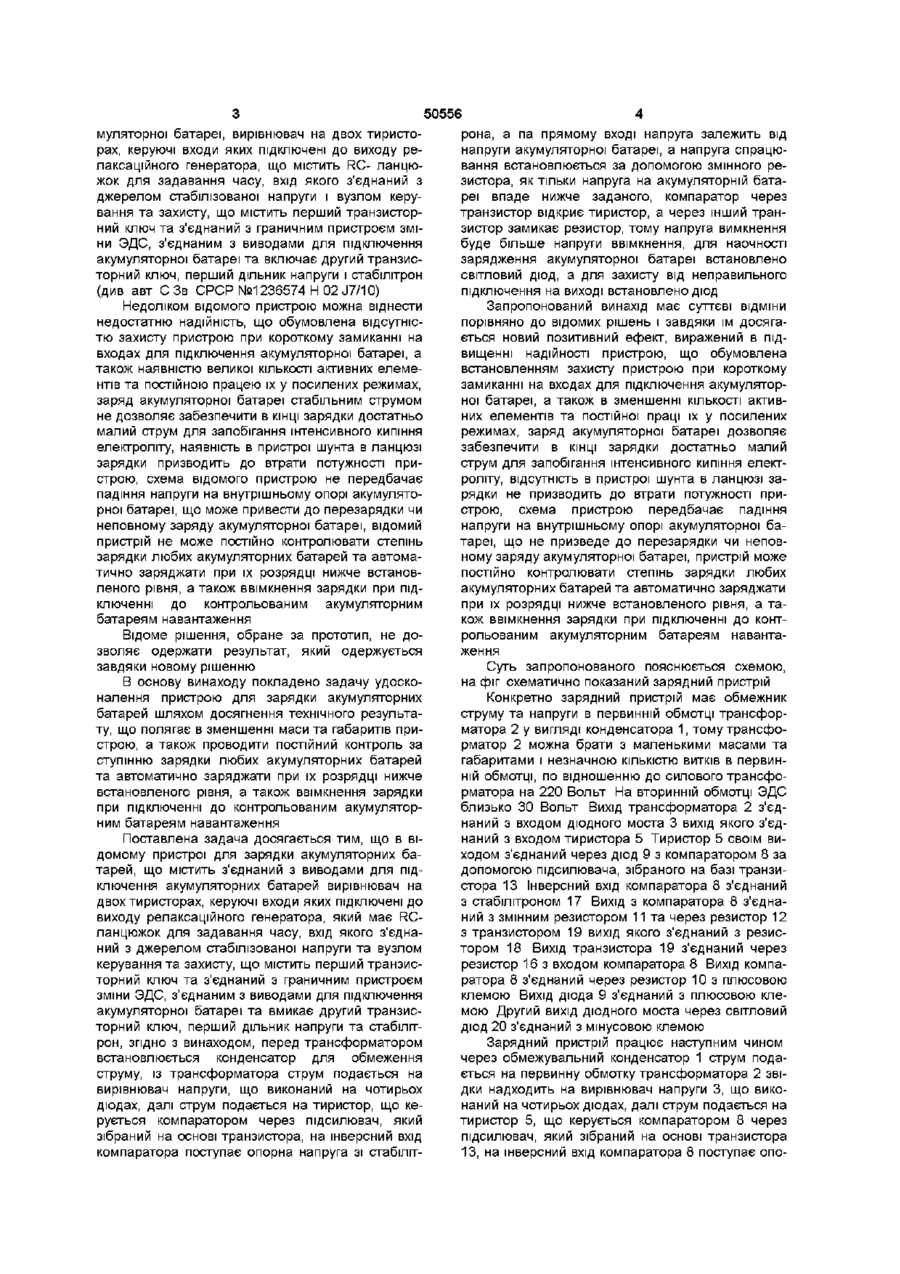

Автоматичний зарядний пристрій з індикацією заряду акумулятора, що містить з'єднаний з виводами для підключення акумуляторних батарей вирівнювач, який відрізняється тим, що перед трансформатором встановлюється конденсатор для обмеження струму, із трансформатора струм подається на вирівнювач напруги, що виконаний на чотирьох діодах, далі струм подається на тири стор, що керується компаратором через підсилювач, який зібраний на основі транзистора, на інверсний вхід компаратора поступає опорна напруга зі стабілітрона, а на прямому вході напруга залежить від напруги акумуляторної батареї, а напруга спрацювання встановлюється за допомогою змінного резистора, як тільки напруга на акумуляторній батареї впаде нижче заданої, компаратор через транзистор відкриє тиристор, а через інший транзистор замикає резистор, тому напруга вимкнення буде більше напруги ввімкнення, для наочності зарядження акумуляторної батареї встановлено світловий діод, а для захисту від неправильного підключення на виході встановлено Винахід відноситься до електротехніки, а саме до зарядних пристроїв акумуляторних батарей на 6, 12 та 24 Вольт, та дозволяє контролювати ступінь зарядки акумуляторних батарей як в автоматичному режимі так і за допомогою індикатора зарядженості Відомий зарядно-пусковий пристрій, який містить послідовно з'єднані між вхідними і вихідними клемами перетворювач змінної напруги в регульовану постійну та датчик струму, послідовно з'єднані через розподільчий діод, вирівнювач і стабілізатор напруги, компаратор, RS-тригер, підсилювач потужності, виходом з'єднані з керуючим входом перетворювача змінної напруги в регульовану постійну, регулятор струму, входами з'єднаний з виходами задатчика і датчика струму, з'єднаного з першим входом елемента збігу, вихід якого з'єднаний з входом RS-тригера, прямий вихід якого через диференціюючий RC-ланцюжок з'єднаний із входом логічною елемента НЕ, другій вхід елемента збігу і S-вхід тригера об'єднані, перший вхід компаратора з'єднаний через установочний резистор З ВИХІДНИЙ ВИХОДОМ, ІНШИЙ ВХІД З ОДНИМ ВИХОДОМ стабілізатора, підсилювач потужності ввімкнений між вирівнювачем і виходом логічного елемента НЕ (див авт св СРСР №534632 Н 02 J 7/10) Недоліком даного пристрію є складність, яка викликана значною КІЛЬКІСТЮ електронних блоків (тригерів, компараторів, підсилювачів напруги, RCланцюпв, логічних елементів), які потребують наладку та узгоджувальних характеристик Відомий пристрій для зарядки акумуляторних батарей, який містить з'єднуючий з виходами для підключення акумуляторної батареї вирівнювач на двох тиристорах, керуючі входи яких з'єднані із виходом релаксаційного генератора, який містить RC-ланцюжок керування часом, вхід якого з'єднаний із джерелом стабілізуючої напруги та вузлом керування та захисту, який містить перший транзисторний ключ (див авт св СРСР №1365244 Н 02 J 7/10) Недоліком даної схеми є невелика експлуатаційна надійність із-за відсутності захисту від перевантаження в випадку короткого замикання та погана якість функціонування, що обумовлена відсутністю автоматичного регулюванням величини струму зарядки акумуляторної батареї та контролю його закінчення, а також відсутністю врахування пульсації і падіння напруги на внутрішньому опорі акумуляторної батареї Найбільш близьким до пропонованого є пристрій для зарядки акумуляторних батарей, який містить з'єднані з виходами для підключення аку Діод (О ю ю о ю 50556 рона, а па прямому вході напруга залежить від напруги акумуляторної батареї, а напруга спрацювання встановлюється за допомогою змінного резистора, як тільки напруга на акумуляторній батареї впаде нижче заданого, компаратор через транзистор відкриє тиристор, а через інший транзистор замикає резистор, тому напруга вимкнення буде більше напруги ввімкнення, для наочності зарядження акумуляторної батареї встановлено світловий діод, а для захисту від неправильного підключення на виході встановлено діод Запропонований винахід має суттєві ВІДМІНИ порівняно до відомих рішень і завдяки їм досягається новий позитивний ефект, виражений в підвищенні надійності пристрою, що обумовлена встановленням захисту пристрою при короткому замиканні на входах для підключення акумуляторної батареї, а також в зменшенні КІЛЬКОСТІ активних елементів та постійної праці їх у посилених режимах, заряд акумуляторної батареї дозволяє забезпечити в КІНЦІ зарядки достатньо малий струм для запобігання інтенсивного кипіння електроліту, відсутність в пристрої шунта в ланцюзі зарядки не призводить до втрати потужності пристрою, схема пристрою передбачає падіння напруги на внутрішньому опорі акумуляторної батареї, що не призведе до перезарядки чи неповному заряду акумуляторної батареї, пристрій може постійно контролювати степінь зарядки любих акумуляторних батарей та автоматично заряджати при їх розрядці нижче встановленого рівня, а також ввімкнення зарядки при підключенні до контрольованим акумуляторним батареям навантаВідоме рішення, обране за прототип, не доження зволяє одержати результат, який одержується завдяки новому рішенню Суть запропонованого пояснюється схемою, В основу винаходу покладено задачу удоскона фіг схематично показаний зарядний пристрій налення пристрою для зарядки акумуляторних Конкретно зарядний пристрій має обмежник батарей шляхом досягнення технічного результаструму та напруги в первинній обмотці трансфорту, що полягає в зменшенні маси та габаритів приматора 2 у вигляді конденсатора 1, тому трансфострою, а також проводити постійний контроль за рматор 2 можна брати з маленькими масами та ступінню зарядки любих акумуляторних батарей габаритами і незначною КІЛЬКІСТЮ ВИТКІВ В первинта автоматично заряджати при їх розрядці нижче ній обмотці, по відношенню до силового трансфовстановленого рівня, а також ввімкнення зарядки рматора на 220 Вольт На вторинній обмотці ЭДС при підключенні до контрольованим акумуляторблизько ЗО Вольт Вихід трансформатора 2 з'єдним батареям навантаження наний з входом дюдного моста 3 вихід якого з'єднаний з входом тиристора 5 Тиристор 5 своїм виПоставлена задача досягається тим, що в віходом з'єднаний через діод 9 з компаратором 8 за домому пристрої для зарядки акумуляторних бадопомогою підсилювача, зібраного на базі транзитарей, що містить з'єднаний з виводами для підстора 13 Інверсний вхід компаратора 8 з'єднаний ключення акумуляторних батарей вирівнювач на з стабілітроном 17 Вихід з компаратора 8 з'єднадвох тиристорах, керуючі входи яких підключені до ний з змінним резистором 11 та через резистор 12 виходу релаксаційного генератора, який має RCз транзистором 19 вихід якого з'єднаний з резисланцюжок для задавання часу, вхід якого з'єднатором 18 Вихід транзистора 19 з'єднаний через ний з джерелом стабілізованої напруги та вузлом резистор 16 з входом компаратора 8 Вихід компакерування та захисту, що містить перший транзисратора 8 з'єднаний через резистор 10 з плюсовою торний ключ та з'єднаний з граничним пристроєм клемою Вихід діода 9 з'єднаний з плюсовою клезміни ЭДС, з'єднаним з виводами для підключення мою Другий вихід дюдного моста через світловий акумуляторної батареї та вмикає другий транзисдіод 20 з'єднаний з мінусовою клемою торний ключ, перший дільник напруги та стабілітрон, згідно з винаходом, перед трансформатором Зарядний пристрій працює наступним чином встановлюється конденсатор для обмеження через обмежувальний конденсатор 1 струм подаструму, із трансформатора струм подається на ється на первинну обмотку трансформатора 2 звівирівнювач напруги, що виконаний на чотирьох дки надходить на вирівнювач напруги 3, що викодіодах, далі струм подається на тиристор, що кенаний на чотирьох діодах, далі струм подається на рується компаратором через підсилювач, який тиристор 5, що керується компаратором 8 через зібраний на основі транзистора, на інверсний вхід підсилювач, який зібраний на основі транзистора компаратора поступає опорна напруга зі стабіліт13, на інверсний вхід компаратора 8 поступає опомуляторної батареї, вирівнювач на двох тиристорах, керуючі входи яких підключені до виходу релаксаційного генератора, що містить RC- ланцюжок для задавання часу, вхід якого з'єднаний з джерелом стабілізованої напруги і вузлом керування та захисту, що містить перший транзисторний ключ та з'єднаний з граничним пристроєм зміни ЭДС, з'єднаним з виводами для підключення акумуляторної батареї та включає другий транзисторний ключ, перший дільник напруги і стабілітрон (див авт СЗв СРСР №1236574 Н 02 J7/10) Недоліком відомого пристрою можна віднести недостатню надійність, що обумовлена відсутністю захисту пристрою при короткому замиканні на входах для підключення акумуляторної батареї, а також наявністю великої КІЛЬКОСТІ активних елементів та постійною працею їх у посилених режимах, заряд акумуляторної батареї стабільним струмом не дозволяє забезпечити в КІНЦІ зарядки достатньо малий струм для запобігання інтенсивного кипіння електроліту, наявність в пристрої шунта в ланцюзі зарядки призводитьдо втрати потужності пристрою, схема відомого пристрою не передбачає падіння напруги на внутрішньому опорі акумуляторної батареї, що може привести до перезарядки чи неповному заряду акумуляторної батареї, відомий пристрій не може постійно контролювати степінь зарядки любих акумуляторних батарей та автоматично заряджати при їх розрядці нижче встановленого рівня, а також ввімкнення зарядки при підключенні до контрольованим акумуляторним батареям навантаження рна напруга зі стабілітрона 17, а на прямому вході напруга залежить від напруги акумуляторної батареї, а напруга спрацювання встановлюється за допомогою змінного резистора 11, як тільки напруга на акумуляторній батареї впаде нижче заданого, компаратор 8 через транзистор 13 відкриє ти П 14 50556 ристор 5, а через транзистор 19 замикає резистор 18, тому напруга вимкнення буде більше напруги ввімкнення, для наочності зарядження акумуляторної батареї встановлено світловий діод 15, а для захисту від неправильного підключення на виході встановлено діод 20 ід 19 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 20
