Пристрій для розряду та заряду акумуляторів

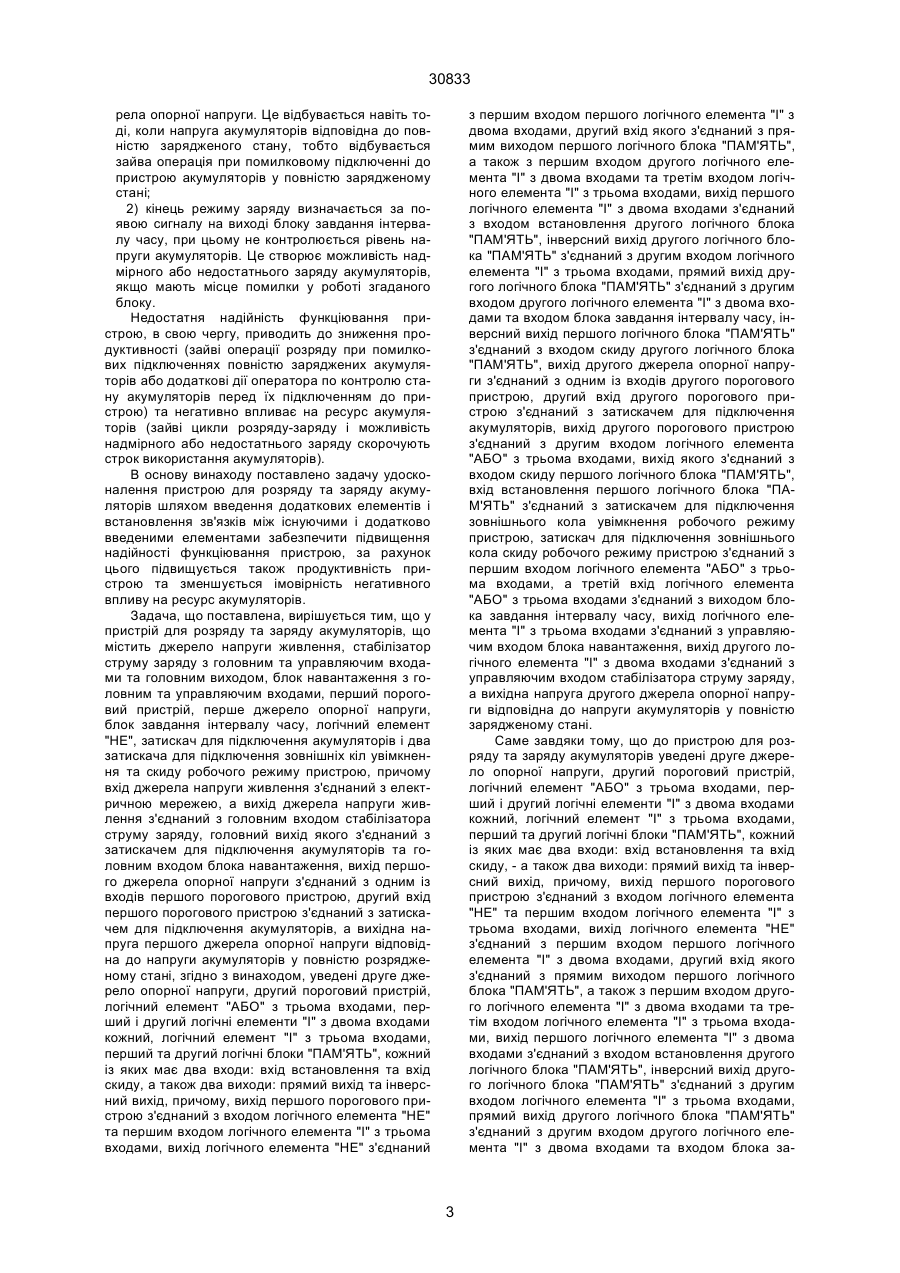

Пристрій для розряду та заряду акумуляторів, що містить джерело напруги живлення, стабілізатор струму заряду з головним та управляючим входами та головним виходом, блок навантаження з головним та управляючим входами, перший пороговий пристрій, перше джерело опорної напруги, блок завдання інтервалу часу, логічний елемент "НЕ", затискач для підключення акумуляторів і два затискача для підключення зовнішніх кіл увімкнення та скиду робочого режиму пристрою, причому вхід джерела напруги живлення з'єднаний з електричною мережею, а вихід джерела напруги живлення з'єднаний з головним входом стабілізатора струму заряду, головний вихід якого з'єднаний з затискачем для підключення акумуляторів та головним входом блока навантаження, вихід першого джерела опорної напруги з'єднаний з одним із входів першого порогового пристрою, другий вхід першого порогового пристрою з'єднаний з затискачем для підключення акумуляторів, а вихідна напруга першого джерела опорної напруги відповідна до напруги акумуляторів у повністю розрядженому стані, який відрізняється тим, що до нього уведені друге джерело опорної напруги, другий пороговий пристрій, логічний елемент "АБО" з трьома входами, перший і другий логічні елементи "I" з двома входами кожний, логічний елемент "І" з трьома входами, перший та другий логічні блоки "ПАМ'ЯТЬ", кожний із яких має два входи: вхід встановлення та вхід скиду, - а також два виходи: прямий вихід та інверсний вихід, причому, вихід першого порогового пристрою з'єднаний з входом A (54) ПРИСТРІЙ ДЛЯ РОЗРЯДУ ТА ЗАРЯДУ АКУМУЛЯТОРІВ 30833 Відомо про наявність пристроїв для розряду та заряду акумуляторів. Зокрема, відомо про пристрій для розряду та заряду акумуляторів (авторське свідоцтво СРСР № 1275646, кл. H02J7/10, Бюл. № 45, 1986 р.), що містить стабілізатор струму заряду, блок завдання інтервалу часу та затискач для підключення акумуляторів. В цьому пристрої стабілізатор струму заряду виконаний у вигляді рекуперуючого перетворювача, тим самим забезпечується як режим розряду, так і режим заряду акумуляторів. Блок завдання інтервалу часу дозволяє підраховувати електричну енергію, яка віддається акумулятором в режимі розряду або надається акумулятору в режимі заряду. Блок завдання інтервалу часу вимикає коло заряду (розряду) при відповідному значенні інтервалу часу, встановленому для конкретного типу акумулятора. Головним недоліком цього пристрою є те, що він не забезпечує автоматичного управління режимами роботи, а саме: 1) при підключенні акумулятора до пристрою не відбувається автоматичне визначення стану акумулятора (повністю розряджений, частково розряджений, повністю заряджений); 2) у зв'язку з вказаним вище немає можливості автоматично вибрати режим роботи (заряд, розряд); 3) в режимі розряду не контролюється напруга акумулятора до рівня, відповідного до повністю розрядженого стану акумулятора, а контролюється лише тривалість режиму, тобто створюється можливість або надто глибокого розряду, або неповного розряду; 4) відповідно до попереднього пункту підрахування електричної енергії, наданої акумулятору в режимі заряду, не дає вірогідної інформації про кількість електрики, що надійшла до акумулятору, тобто акумулятор може бути або надмірно зарядженим, або недостатньо зарядженим. Згадані вище фактори знижують продуктивність пристрою (потрібні додаткові дії оператора по визначенню стану акумулятора) та негативно впливають на ресурс акумуляторів (акумулятор може бути недостатньо або надмірно зарядженим, це скорочує строк використання акумуляторів). В цілому це знижує надійність функціювання пристрою. Відомо також про пристрій для розряду та заряду акумуляторів (Средства заряда аккумуляторов и аккумуляторных батарей: Справочник / А.И. Бухаров, И.А. Емельянов, В.П. Суднов.- М.: Энергоатомиздат, 1988. - С. 121), що містить джерело напруги живлення, стабілізатор струму заряду, блок навантаження, пороговий пристрій та затискач для підключення акумуляторів. Цей пристрій забезпечує розряд та заряд лужних і кислотних акумуляторів і автоматичне відключення кола заряду або кола розряду, коли напруга на акумуляторі досягає встановленого значення. В цьому пристрої контролюється напруга акумулятора, що дозволяє частково ліквідувати недоліки першого із розглянутих пристроїв. Але цей пристрій не забезпечує автоматичного дозування кількості електрики, що надається акумулятору в режимі заряду, і яка повинна бути відповідна до ємності акумулятора. Цей недолік обумовлений такими факторами: 1) при роботі пристрою в режимі заряду не контролюється початкова напруга акумулятора, тобто є можливість підключення на заряд акумулятора, який не знаходиться у повністю розрядженому стані; 2) при відключенні кола заряду (при досягненні напругою на акумуляторі встановленого значення) не контролюється кількість електрики автоматично, а фіксується лише рівень напруги акумулятора, тобто не гарантується знаходження акумулятора у повністю зарядженому стані; 3) необхідність попереднього розряду акумулятора визначається оператором, а не автоматично, тому імовірність хибних дій підвищується. Сукупність цих факторів також знижує продуктивність пристрою (бо потрібні додаткові дії оператора для виконання операцій по приведенню акумулятора до відповідного стану) та негативно впливає на ресурс акумуляторів (недостатній заряд або надмірний заряд скорочують строк використання акумуляторів). Це також знижує надійність функціювання пристрою. Найбільш близьким до розв'язання поставленої задачі (прототипом даного винаходу) є пристрій для розряду та заряду акумуляторів (авторське свідоцтво СРСР № 1450041 кл. Н02J7/04, Бюл. № 1, 1989 р.), що містить джерело напруги живлення, стабілізатор струму заряду з головним та управляючим входами та головним виходом, блок навантаження з головним та управляючим входами, перший пороговий пристрій, перше джерело опорної напруги, блок завдання інтервалу часу, логічний елемент "HE", затискач для підключення акумуляторів і два затискача для підключення зовнішніх кіл увімкнення та скиду робочого режиму пристрою, причому вхід джерела напруги живлення з'єднаний з електричною мережею, а вихід джерела напруги живлення з'єднаний з головним входом стабілізатора струму заряду, головний вихід якого з'єднаний з затискачем для підключення акумуляторів та головним входом блока навантаження, вихід першого джерела опорної напруги з'єднаний з одним із входів першого порогового пристрою, другий вхід першого порогового пристрою з'єднаний з затискачем для підключення акумуляторів, а вихідна напруга першого джерела опорної напруги відповідна до напруги акумуляторів у повністю розрядженому стані. У цьому пристрої наявність першого порогового пристрою та першого джерела опорної напруги, у якого вихідна напруга відповідна до напруги акумуляторів у повністю розрядженому стані, забезпечує включення режиму заряду акумуляторів тільки після повного їх розряду. Крім того, наявність блока завдання інтервалу часу разом з стабілізатором струму заряду забезпечує автоматичне дозування кількості електрики, що надається акумулятору в режимі заряду. Таким чином забезпечується досягнення стану акумуляторів відповідно до їх повного заряду згідно ємності акумуляторів. Але цей пристрій не вільний від недоліку, а саме, він має недостатню надійність функціювання. Цей недолік обумовлений такими факторами: 1) при підключенні акумуляторів до затискача для підключення акумуляторів та увімкнення пристрої починається розряд акумуляторів, якщо напруга на них перевищує вихідну напругу дже 2 30833 рела опорної напруги. Це відбувається навіть тоді, коли напруга акумуляторів відповідна до повністю зарядженого стану, тобто відбувається зайва операція при помилковому підключенні до пристрою акумуляторів у повністю зарядженому стані; 2) кінець режиму заряду визначається за появою сигналу на виході блоку завдання інтервалу часу, при цьому не контролюється рівень напруги акумуляторів. Це створює можливість надмірного або недостатнього заряду акумуляторів, якщо мають місце помилки у роботі згаданого блоку. Недостатня надійність функціювання пристрою, в свою чергу, приводить до зниження продуктивності (зайві операції розряду при помилкових підключеннях повністю заряджених акумуляторів або додаткові дії оператора по контролю стану акумуляторів перед їх підключенням до пристрою) та негативно впливає на ресурс акумуляторів (зайві цикли розряду-заряду і можливість надмірного або недостатнього заряду скорочують строк використання акумуляторів). В основу винаходу поставлено задачу удосконалення пристрою для розряду та заряду акумуляторів шляхом введення додаткових елементів і встановлення зв'язків між існуючими і додатково введеними елементами забезпечити підвищення надійності функціювання пристрою, за рахунок цього підвищується також продуктивність пристрою та зменшується імовірність негативного впливу на ресурс акумуляторів. Задача, що поставлена, вирішується тим, що у пристрій для розряду та заряду акумуляторів, що містить джерело напруги живлення, стабілізатор струму заряду з головним та управляючим входами та головним виходом, блок навантаження з головним та управляючим входами, перший пороговий пристрій, перше джерело опорної напруги, блок завдання інтервалу часу, логічний елемент "НЕ", затискач для підключення акумуляторів і два затискача для підключення зовнішніх кіл увімкнення та скиду робочого режиму пристрою, причому вхід джерела напруги живлення з'єднаний з електричною мережею, а вихід джерела напруги живлення з'єднаний з головним входом стабілізатора струму заряду, головний вихід якого з'єднаний з затискачем для підключення акумуляторів та головним входом блока навантаження, вихід першого джерела опорної напруги з'єднаний з одним із входів першого порогового пристрою, другий вхід першого порогового пристрою з'єднаний з затискачем для підключення акумуляторів, а вихідна напруга першого джерела опорної напруги відповідна до напруги акумуляторів у повністю розрядженому стані, згідно з винаходом, уведені друге джерело опорної напруги, другий пороговий пристрій, логічний елемент "АБО" з трьома входами, перший і другий логічні елементи "I" з двома входами кожний, логічний елемент "І" з трьома входами, перший та другий логічні блоки "ПАМ'ЯТЬ", кожний із яких має два входи: вхід встановлення та вхід скиду, а також два виходи: прямий вихід та інверсний вихід, причому, вихід першого порогового пристрою з'єднаний з входом логічного елемента "НЕ" та першим входом логічного елемента "І" з трьома входами, вихід логічного елемента "НЕ" з'єднаний з першим входом першого логічного елемента "І" з двома входами, другий вхід якого з'єднаний з прямим виходом першого логічного блока "ПАМ'ЯТЬ", а також з першим входом другого логічного елемента "І" з двома входами та третім входом логічного елемента "І" з трьома входами, вихід першого логічного елемента "І" з двома входами з'єднаний з входом встановлення другого логічного блока "ПАМ'ЯТЬ", інверсний вихід другого логічного блока "ПАМ'ЯТЬ" з'єднаний з другим входом логічного елемента "І" з трьома входами, прямий вихід другого логічного блока "ПАМ'ЯТЬ" з'єднаний з другим входом другого логічного елемента "І" з двома входами та входом блока завдання інтервалу часу, інверсний вихід першого логічного блока "ПАМ'ЯТЬ" з'єднаний з входом скиду другого логічного блока "ПАМ'ЯТЬ", вихід другого джерела опорної напруги з'єднаний з одним із входів другого порогового пристрою, другий вхід другого порогового пристрою з'єднаний з затискачем для підключення акумуляторів, вихід другого порогового пристрою з'єднаний з другим входом логічного елемента "АБО" з трьома входами, вихід якого з'єднаний з входом скиду першого логічного блока "ПАМ'ЯТЬ", вхід встановлення першого логічного блока "ПАМ'ЯТЬ" з'єднаний з затискачем для підключення зовнішнього кола увімкнення робочого режиму пристрою, затискач для підключення зовнішнього кола скиду робочого режиму пристрою з'єднаний з першим входом логічного елемента "АБО" з трьома входами, а третій вхід логічного елемента "АБО" з трьома входами з'єднаний з виходом блока завдання інтервалу часу, вихід логічного елемента "І" з трьома входами з'єднаний з управляючим входом блока навантаження, вихід другого логічного елемента "І" з двома входами з'єднаний з управляючим входом стабілізатора струму заряду, а вихідна напруга другого джерела опорної напруги відповідна до напруги акумуляторів у повністю зарядженому стані. Саме завдяки тому, що до пристрою для розряду та заряду акумуляторів уведені друге джерело опорної напруги, другий пороговий пристрій, логічний елемент "АБО" з трьома входами, перший і другий логічні елементи "І" з двома входами кожний, логічний елемент "І" з трьома входами, перший та другий логічні блоки "ПАМ'ЯТЬ", кожний із яких має два входи: вхід встановлення та вхід скиду, - а також два виходи: прямий вихід та інверсний вихід, причому, вихід першого порогового пристрою з'єднаний з входом логічного елемента "НЕ" та першим входом логічного елемента "І" з трьома входами, вихід логічного елемента "НЕ" з'єднаний з першим входом першого логічного елемента "І" з двома входами, другий вхід якого з'єднаний з прямим виходом першого логічного блока "ПАМ'ЯТЬ", а також з першим входом другого логічного елемента "I" з двома входами та третім входом логічного елемента "І" з трьома входами, вихід першого логічного елемента "I" з двома входами з'єднаний з входом встановлення другого логічного блока "ПАМ'ЯТЬ", інверсний вихід другого логічного блока "ПАМ'ЯТЬ" з'єднаний з другим входом логічного елемента "І" з трьома входами, прямий вихід другого логічного блока "ПАМ'ЯТЬ" з'єднаний з другим входом другого логічного елемента "І" з двома входами та входом блока за 3 30833 вдання інтервалу часу, інверсний вихід першого логічного блока "ПАМ'ЯТЬ" з'єднаний з входом скиду другого логічного блока "ПАМ'ЯТЬ", вихід другого джерела опорної напруги з'єднаний з одним із входів другого порогового пристрою, другий вхід другого порогового пристрою з'єднаний з затискачем для підключення акумуляторів, вихід другого порогового пристрою з'єднаний з другим входом логічного елемента "АБО" з трьома входами, вихід якого з'єднаний з входом скиду першого логічного блока "ПАМ'ЯТЬ", вхід встановлення першого логічного блока "ПАМ'ЯТЬ" з'єднаний з затискачем для підключення зовнішнього кола увімкнення робочого режиму пристрою, затискач для підключення зовнішнього кола скиду робочого режиму пристрою з'єднаний з першим входом логічного елемента "АБО" з трьома входами, а третій вхід логічного елемента "АБО" з трьома входами з'єднаний з виходом блока завдання інтервалу часу, вихід логічного елемента "І" з трьома входами з'єднаний з управляючим входом блока навантаження, вихід другого логічного елемента "І" з двома входами з'єднаний з управляючим входом стабілізатора струму заряду, а вихідна напруга другого джерела опорної напруги відповідна до напруги акумуляторів у повністю зарядженому стані, досягається підвищення надійності функціювання пристрою. Це забезпечується тим, що автоматично виконуються включення блоку навантаження для розряду акумуляторів, а також включення стабілізатора струму заряду для заряду акумуляторів, які здійснюються в послідовності залежній від стану акумуляторів у момент їх підключення до пристрою, а автоматичне відключення режиму заряду здійснюється в залежності від часу заряду і напруги акумуляторів. На фігурі показано схему електричну функціональну пристрою для розряду та заряду акумуляторів. Пристрій для розряду та заряду акумуляторів (див. фіг.) містить: джерело напруги живлення 1; стабілізатор струму заряду 2 з головним входом 3, управляючим входом 4 та головним виходом 5; блок навантаження 6 з головним входом 7 і управляючим входом 8; перший пороговий пристрій 9; перше джерело опорної напруги 10; блок завдання інтервалу часу 11; логічний елемент "НЕ" 12; затискач 13 для підключення акумуляторів 14; затискач 15 для підключення зовнішнього кола увімкнення робочого режиму пристрою; затискач 16 для підключення зовнішнього кола скиду робочого режиму пристрою; друге джерело опорної напруги 17; другий пороговий пристрій 18; логічний елемент "АБО" 19 з трьома входами; перший логічний елемент "І" 20 з двома входами; другий логічний елемент "I" 21 з двома входами; логічний елемент "І" 22 з трьома входами; перший логічний блок "ПАМ'ЯТЬ" 23; другий логічний блок "ПАМ'ЯТЬ" 24. Перший і другий логічний блоки "ПАМ'ЯТЬ" 23 і 24 зображені на фігурі у вигляді RS -тригерів. У пристрої для розряду та заряду акумуляторів (див. фіг.) вхід джерела напруги живлення 1 з'єднаний з електричною мережею, а вихід джерела напруги живлення 1 з'єднаний з головним входом 3 стабілізатора струму заряду 2, головний вихід 5 згаданого стабілізатора струму заряду 2 з'єднаний з затискачем 13 для підключення акумуляторів та головним входом 7 блока навантаження 6. Вихід першого джерела опорної напруги 10 з'єднаний з одним із входів першого порогового пристрою 9, а другий вхід першого порогового пристрою 9 з'єднаний з затискачем 13 для підключення акумуляторів та одним із входів другого порогового пристрою 18. Другий вхід другого порогового пристрою 18 з'єднаний з виходом другого джерела опорної напруги 17. Вихід першого порогового пристрою 9 з'єднаний з входом логічного елемента "НЕ" 12 та першим входом логічного елемента "І" 22 з трьома входами. Вихід логічного елемента "НЕ" 12 з'єднаний з першим входом першого логічного елемента "І" 20 з двома входами, другий вхід згаданого логічного елемента "І" 20 з двома входами з'єднаний: з прямим виходом першого логічного блока 23, першим входом другого логічного елемента "І" 21 з двома входами і третім входом логічного елемента "І" 22 з трьома входами. Вихід першого логічного елемента "І" 20 з'єднаний з входом встановлення другого логічного блока "ПАМ'ЯТЬ" 24, інверсний вихід якого з'єднаний з другим входом логічного елемента "І" 22 з трьома входами, а прямий вихід згаданого логічного блока "ПАМ'ЯТЬ" 24 з'єднаний з другим входом другого логічного елемента "І" 21 з двома входами та входом блока завдання інтервалу часу 11. Вихід блока завдання інтервалу часу 11 з'єднаний з третім входом логічного елемента "АБО" 19 з трьома входами. Вихід другого джерела опорної напруги 17 з'єднаний з одним із входів другого порогового пристрою 18, вихід згаданого другого порогового пристрою 18 з'єднаний з другим входом логічного елемента "АБО" 19 з трьома входами, вихід останнього з'єднаний з входом скиду першого логічного блоку "ПАМ'ЯТЬ" 23. Перший вхід логічного елемента "АБО" 19 з трьома входами з'єднаний з затискачем 16 для підключення зовнішнього кола скиду робочого режиму пристрою. Затискач 15 для підключення зовнішнього кола увімкнення робочого режиму пристрою з'єднаний з входом встановлення першого логічного блока "ПАМ'ЯТЬ" 23, а інверсний вихід згаданого першого логічного блока "ПАМ'ЯТЬ" 23 з'єднаний з входом скиду другого логічного блока "ПАМ'ЯТЬ" 24. Вихід логічного елемента "І" 22 з трьома входами з'єднаний з управляючим входом 8 блока навантаження 6. Вихід другого логічного елемента "І" 21 з двома входами з'єднаний з управляючим входом 4 стабілізатора струму заряду 2. Вихідна напруга першого джерела опорної напруги 10 відповідна до напруги акумуляторів у повністю розрядженому стані, а вихідна напруга другого джерела опорної напруги 17 відповідна до напруги акумуляторів у повністю зарядженому стані. Робота пристрою для розряду та заряду акумуляторів відбувається таким чином. 4 30833 Заздалегідь надається управляючий імпульс до затискача 16 для підключення зовнішнього кола скиду робочого режиму пристрою, цей імпульс надходить до другого входу логічного елемента "АБО" 19, завдяки чому на виході цього логічного елемента з'являється сигнал (логічна одиниця, далі по тексту – "1"), який надходить до входу скиду (вхід) логічного блока "ПАМ'ЯТЬ" 23, останій набуває стану, в якому відсутній сигнал на прямому виході (відсутність сигналу - логічний нуль, далі по тексту – "0") і має місце сигнал на інверсному виході, тобто стан логічного блока "ПАМ'ЯТЬ" 23 такий: прямий вихід - "0", інверсний вихід – "1". З інверсного виходу логічного блока "ПАМ'ЯТЬ" 23 до входу скиду (вхід) логічного блока "ПАМ'ЯТЬ" 24 надходить "1", і логічний блок "ПАМ'ЯТЬ" 24 переходить до стану: прямий вихід - "0", інверсний вихід - "1". Обидва логічні блоки "ПАМ'ЯТЬ" 23 і 24 знаходяться у стані, розглянутому вище, поки не прийдуть сигнали на входи встановлення згаданих блоків. З прямого виходу логічного блока "ПАМ'ЯТЬ" 23 сигнал "0" надходить на входи таких логічних елементів: логічний елемент "І" 20 з двома входами, логічний елемент "І" 21 з двома входами, логічний елемент "І" 22 з трьома входами. У всіх логічних елементів "І" завдяки цьому на виході "0", тобто не надходить управляючий імпульс до управляючих входів 4 і 8 стабілізатора струму заряду 2 та блока навантаження 6, відсутній також сигнал встановлення на вході встановлення (вхід S) логічного блока "ПАМ'ЯТЬ" 24. Завдяки тому, що на прямому виході логічного блока "ПАМ'ЯТЬ" 24 - "0", відсутній сигнал на вході блока завдання інтервалу часу 11. Пристрій в цілому знаходиться в стані очікування. Після підключення акумуляторів 14 до затискача 13 для підключення акумуляторів робота пристрою відбувається по різному, в залежності від рівня напруги акумуляторів до початку роботи пристрою. В першу чергу розглядається найбільш імовірний випадок, коли початкова напруга акумуляторів вища напруги, яка відповідає повністю розрядженому стану акумуляторів, але нижча напруги, яка відповідає повністю зарядженому стану акумуляторів. У цьому випадку напруга акумуляторів, яка з затискача 13 надходить на другі входи першого і другого порогового пристрою 9 і 18, викликає спрацювання порогового пристрою 9, тому що рівень напруги на другому вході порогового пристрою 9 вище напруги, яка надходить до першого входу цього пристрою від першого джерела опорної напруги 10, при цьому пороговий пристрій 18 не спрацьовує, бо рівень напруги на другому вході порогового пристрою 18 нижче напруги, яка надходить до першого входу цього пристрою від другого джерела опорної напруги 17. Таким чином, на виході порогового пристрою 9 - "1", а на виході порогового пристрою 18 - "0". З виходу порогового пристрою 9 сигнал "1" надходить на перший вхід логічного елемента "І" 22 та на вхід логічного елемента "НЕ" 12, на виході останнього встановлюється "0", який надходить на перший вхід логічного елемента "І" 20. Таким чином, два із трьох входів логічного елемента "І" 22 мають сигнал "1", але на третьому вході зберігається сигнал "0" з прямого виходу логічного блока "ПАМ'ЯТЬ" 23. Пристрій підготовлений до увімкнення. Коли до затискача 15 для підключення зовнішнього кола увімкнення робочого режиму пристрою надходить сигнал увімкнення, він опиняється на вході встановлення (вхід S) логічного блока "ПАМ'ЯТЬ" 23, останній переходить до стану, в якому прямий вихід - "1", інверсний вихід - "0". Сигнал "1" з прямого виходу логічного блока "ПАМ'ЯТЬ" 23 надходить на другий вхід логічного елемента "І" 20, третій вхід логічного елемента "І" 22 і перший вхід логічного елемента "І" 21. Таким чином, усі три входи логічного елемента "І" 22 мають сигнали "1", отже на виході логічного елемента "І" 22 з'являється сигнал "1", який надходить на управляючий вхід 8 блока навантаження 6, останній починає працювати, забезпечуючи розряд акумуляторів. В процесі розряду напруга акумуляторів знижується, і через деякий інтервал часу вона досягає рівня нижчого напруги акумуляторів, що знаходяться у повністю розрядженому стані. В цей момент відбувається відключення порогового пристрою 9, бо напруга на другому його вході стає нижче напруги на першому вході, яка надходить з виходу першого джерела опорної напруги 10. На виході порогового пристрою 9 встановлюється "0", який надходить на перший вхід логічного елемента "І" 22, це викликає встановлення "0" на виході згаданого логічного елемента "І" 22 і, відповідно, встановлення "0" на управляючому вході 8 блока навантаження 6. Останній припиняє роботу, і розряд акумуляторів закінчено. Одночасно, з виходу порогового пристрою 9 сигнал "0" надходить до входу логічного блока "НЕ" 12, на виході останнього встановлюється сигнал "1", який надходить до першого входу логічного елемента "І" 20, на другому вході якого вже має місце сигнал "1" з прямого виходу логічного блока "ПАМ'ЯТЬ" 23. На виході логічного елемента "І" 20 в такому разі встановлюється "1", яка надходить на вхід встановлення (вхід S) логічного блока "ПАМ'ЯТЬ" 24, який переходить до стану: прямий вихід - "1", інверсний вихід - "0". З прямого виходу логічного блоку "ПАМ'ЯТЬ" 24 сигнал "1" надходить до другого входу логічного елемента "І" 21, на першому вході якого вже знаходиться сигнал "1" з прямого виходу логічного блоку "ПАМ'ЯТЬ" 23. На виході логічного елемента "І" 21 встановлюється сигнал "1", який надходить до управляючого входу 4 стабілізатора струму заряду 2. Останній починає працювати, забезпечуючи режим заряду акумуляторів 14. Одночасно сигнал "1" з прямого виходу логічного блока "ПАМ'ЯТЬ" 24 надходить до входу блока завдання інтервалу часу 11, який починає відлік інтервалу часу заряду, по закінченню якого з'являється сигнал на виході блока завдання інтервалу часу 11, який надходить до третього входу логічного елемента "АБО" 19. На виході останнього з'являється сигнал "1", що надходить до входу скиду логічного блока "ПАМ'ЯТЬ" 23, завдяки чому він переходить до стану: прямий вихід - "0", інверсний вихід – "1". Сигнал "0" з прямого виходу логічного блока "ПАМ'ЯТЬ" 23 надходить на входи логічних елементів "І" 20, 21 і 22, забезпечуючи на їх виходах сигнал "0" і, відповідно, відключення стабілізатора струму заряду. Одночас 5 30833 но, сигнал "1" з інверсного виходу логічного блока "ПАМ'ЯТЬ" 23 надходить до входу скиду логічного блока "ПАМ'ЯТЬ" 24, який теж переходить до стану: прямий вихід - "0", інверсний вихід - "1". Таким чином, на цьому заряд акумуляторів закінчується, а схема пристрою повертається до початкового стану. Якщо у режимі заряду з якого-небудь приводу (наприклад, хибне встановлення струму заряду або помилкове значення інтервалу часу заряду) напруга акумуляторів досягає рівня, відповідного до повністю зарядженого стану акумуляторів, спрацьовує пороговий пристрій 18, сигнал з його виходу надходить на другий вхід логічного елемента "АБО" 19, на виході якого з'являється сигнал "1", який надходить до входу скиду логічного блока "ПАМ'ЯТЬ" 23, і відбувається відключення режиму заряду у послідовності, що розглянута вище для випадку, коли спрацьовує блок завдання інтервалу часу. Робота пристрою для розряду та заряду акумуляторів при підключенні акумуляторів, напруга яких нижче рівня, відповідного до повністю розря дженого стану акумуляторів, відрізняється від розглянутого вище тим, що на початку роботи пристрою не відбувається спрацювання порогового пристрою 9, тобто на його виході має місце сигнал "0", який надходить до першого входу логічного елемента "І" 22, на виході останнього теж має місце сигнал "0", що відповідно до сигналу "0" на управляючому вході 8 блока навантаження 6, тобто включення останнього не відбувається. Стан схеми пристрою для розряду та заряду акумуляторів у цьому випадку аналогічний розглянутому вище для режиму, коли розряд акумуляторів закінчено, тобто відбувається включення стабілізатораструму заряду 2 і заряд акумуляторів. Якщо має місце підключення акумуляторів, напруга яких вище рівня, відповідного до повністю зарядженого стану акумуляторів, на початку режиму роботи пристрою спрацьовує пороговий пристрій 18, сигнал з виходу якого надходить до другого входу логічного елемента "І" 19, на виході останього з'являється сигнал "1", що надходить до входу скиду логічного блока "ПАМ'ЯТЬ" 23, чим блокується включення схеми пристрою. Фіг. 6 30833 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 7
