Установка для піролізу використаних автошин

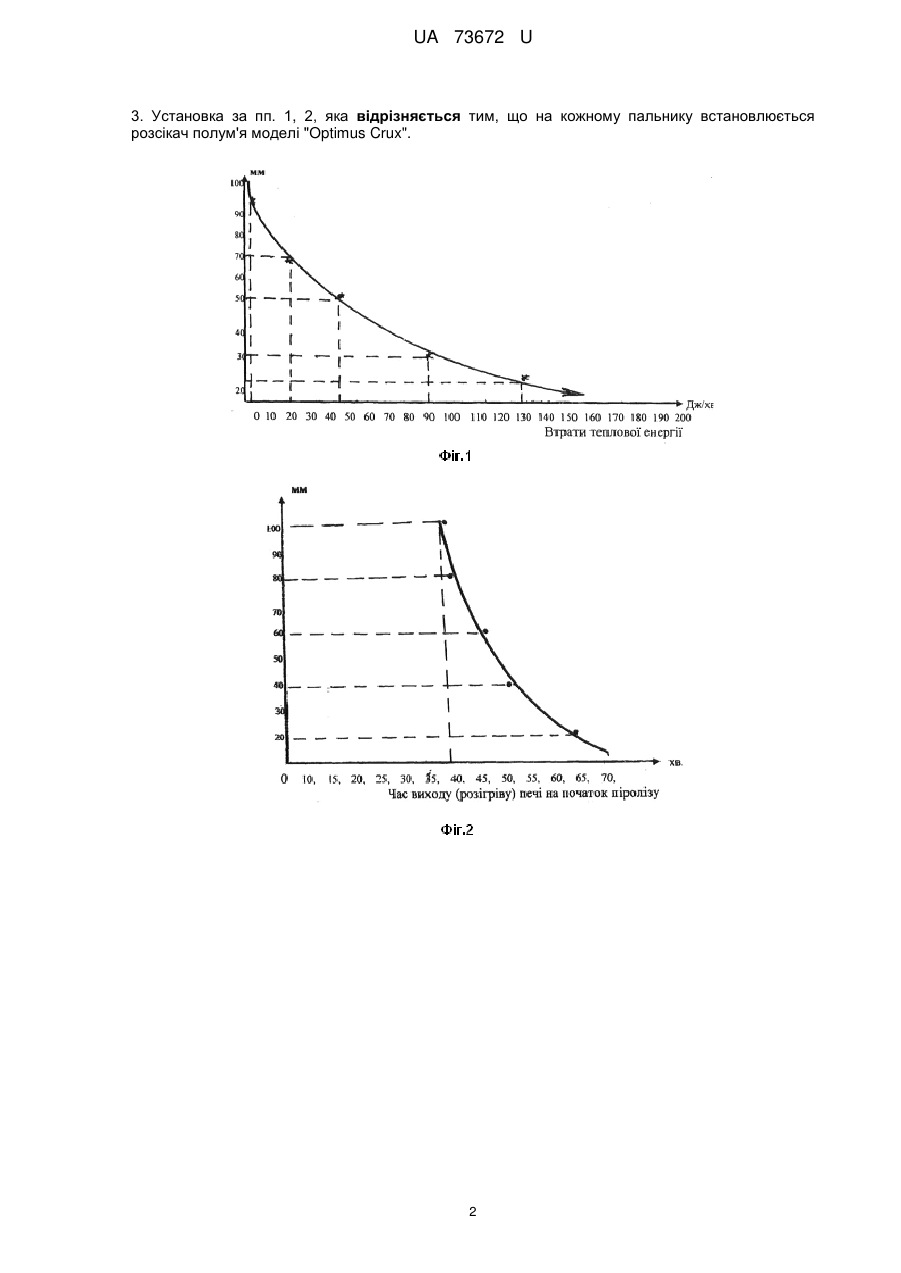

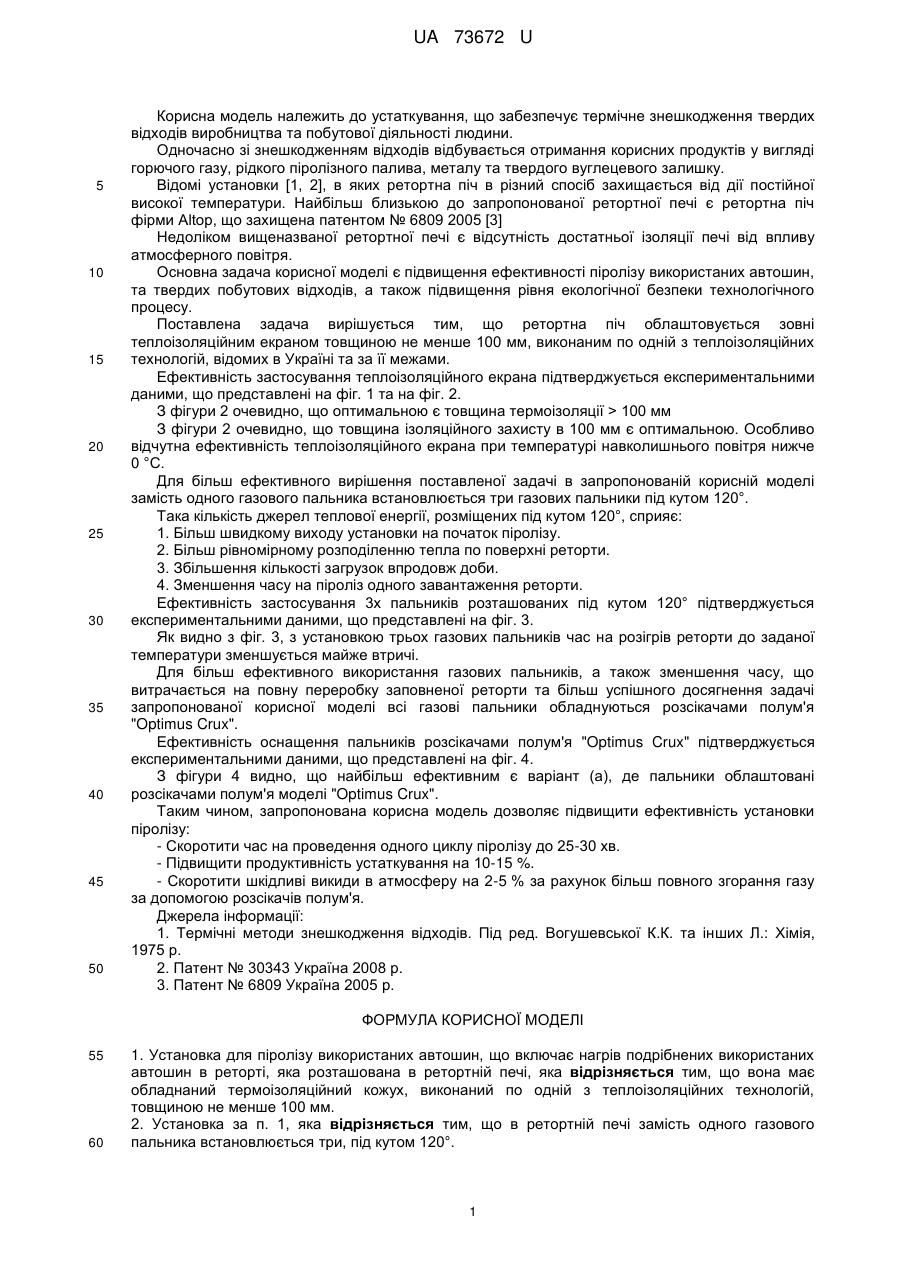

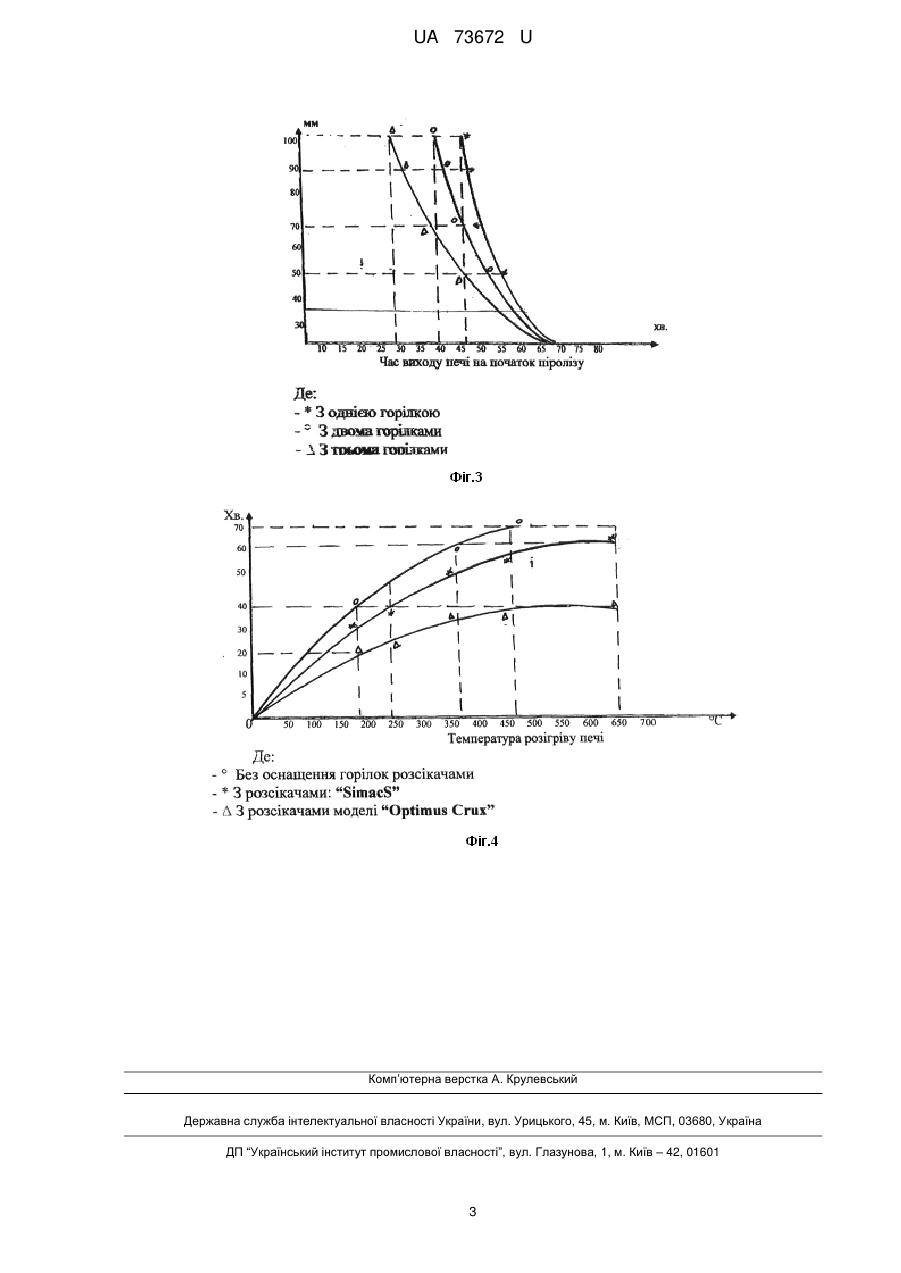

Реферат: UA 73672 U UA 73672 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до устаткування, що забезпечує термічне знешкодження твердих відходів виробництва та побутової діяльності людини. Одночасно зі знешкодженням відходів відбувається отримання корисних продуктів у вигляді горючого газу, рідкого піролізного палива, металу та твердого вуглецевого залишку. Відомі установки [1, 2], в яких ретортна піч в різний спосіб захищається від дії постійної високої температури. Найбільш близькою до запропонованої ретортної печі є ретортна піч фірми Altop, що захищена патентом № 6809 2005 [3] Недоліком вищеназваної ретортної печі є відсутність достатньої ізоляції печі від впливу атмосферного повітря. Основна задача корисної моделі є підвищення ефективності піролізу використаних автошин, та твердих побутових відходів, а також підвищення рівня екологічної безпеки технологічного процесу. Поставлена задача вирішується тим, що ретортна піч облаштовується зовні теплоізоляційним екраном товщиною не менше 100 мм, виконаним по одній з теплоізоляційних технологій, відомих в Україні та за її межами. Ефективність застосування теплоізоляційного екрана підтверджується експериментальними даними, що представлені на фіг. 1 та на фіг. 2. З фігури 2 очевидно, що оптимальною є товщина термоізоляції > 100 мм З фігури 2 очевидно, що товщина ізоляційного захисту в 100 мм є оптимальною. Особливо відчутна ефективність теплоізоляційного екрана при температурі навколишнього повітря нижче 0 °C. Для більш ефективного вирішення поставленої задачі в запропонованій корисній моделі замість одного газового пальника встановлюється три газових пальники під кутом 120°. Така кількість джерел теплової енергії, розміщених під кутом 120°, сприяє: 1. Більш швидкому виходу установки на початок піролізу. 2. Більш рівномірному розподіленню тепла по поверхні реторти. 3. Збільшення кількості загрузок впродовж доби. 4. Зменшення часу на піроліз одного завантаження реторти. Ефективність застосування 3х пальників розташованих під кутом 120° підтверджується експериментальними даними, що представлені на фіг. 3. Як видно з фіг. 3, з установкою трьох газових пальників час на розігрів реторти до заданої температури зменшується майже втричі. Для більш ефективного використання газових пальників, а також зменшення часу, що витрачається на повну переробку заповненої реторти та більш успішного досягнення задачі запропонованої корисної моделі всі газові пальники обладнуються розсікачами полум'я "Optimus Crux". Ефективність оснащення пальників розсікачами полум'я "Optimus Crux" підтверджується експериментальними даними, що представлені на фіг. 4. З фігури 4 видно, що найбільш ефективним є варіант (а), де пальники облаштовані розсікачами полум'я моделі "Optimus Crux". Таким чином, запропонована корисна модель дозволяє підвищити ефективність установки піролізу: - Скоротити час на проведення одного циклу піролізу до 25-30 хв. - Підвищити продуктивність устаткування на 10-15 %. - Скоротити шкідливі викиди в атмосферу на 2-5 % за рахунок більш повного згорання газу за допомогою розсікачів полум'я. Джерела інформації: 1. Термічні методи знешкодження відходів. Під ред. Вогушевської К.К. та інших Л.: Хімія, 1975 р. 2. Патент № 30343 Україна 2008 р. 3. Патент № 6809 Україна 2005 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Установка для піролізу використаних автошин, що включає нагрів подрібнених використаних автошин в реторті, яка розташована в ретортній печі, яка відрізняється тим, що вона має обладнаний термоізоляційний кожух, виконаний по одній з теплоізоляційних технологій, товщиною не менше 100 мм. 2. Установка за п. 1, яка відрізняється тим, що в ретортній печі замість одного газового пальника встановлюється три, під кутом 120°. 1 UA 73672 U 3. Установка за пп. 1, 2, яка відрізняється тим, що на кожному пальнику встановлюється розсікач полум'я моделі "Optimus Crux". 2 UA 73672 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
