Спосіб гальванічної обробки шийки колінчатого вала

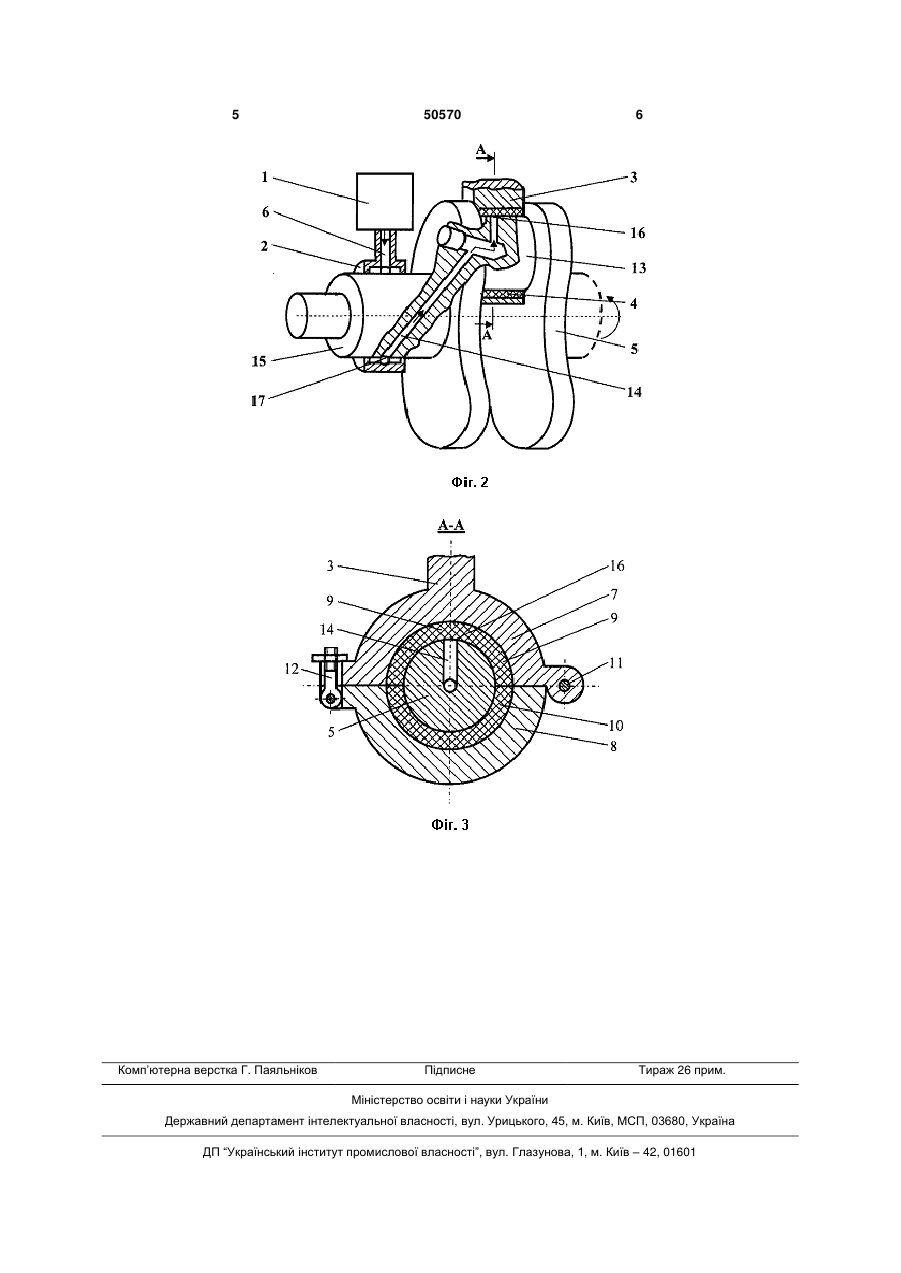

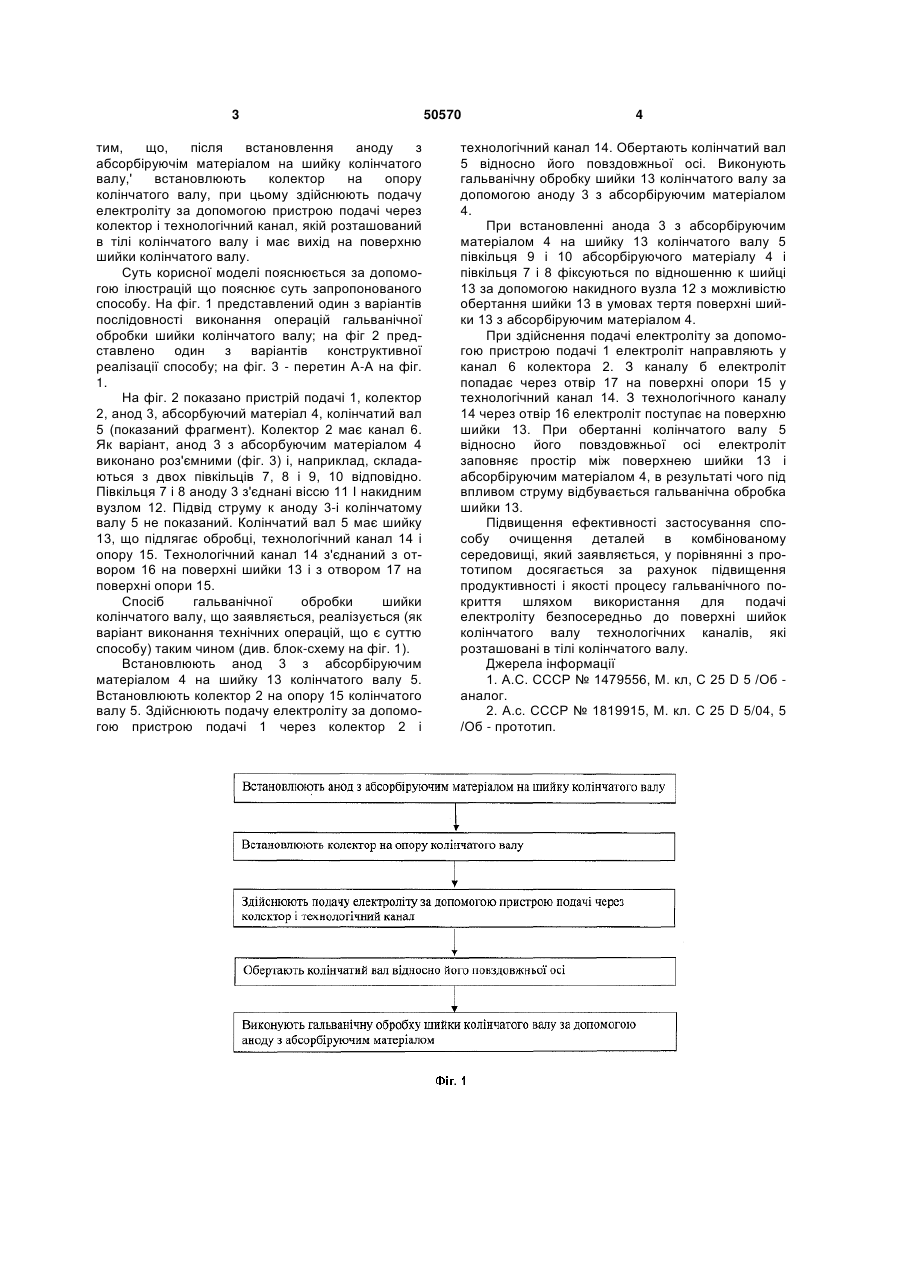

Спосіб гальванічної обробки шийки колінчатого вала, при якому встановлюють анод з абсорбувальним матеріалом на шийку колінчатого вала, 3 тим, що, після встановлення аноду з абсорбіруючім матеріалом на шийку колінчатого валу,' встановлюють колектор на опору колінчатого валу, при цьому здійснюють подачу електроліту за допомогою пристрою подачі через колектор і технологічний канал, якій розташований в тілі колінчатого валу і має вихід на поверхню шийки колінчатого валу. Суть корисної моделі пояснюється за допомогою ілюстрацій що пояснює суть запропонованого способу. На фіг. 1 представлений один з варіантів послідовності виконання операцій гальванічної обробки шийки колінчатого валу; на фіг 2 представлено один з варіантів конструктивної реалізації способу; на фіг. 3 - перетин А-А на фіг. 1. На фіг. 2 показано пристрій подачі 1, колектор 2, анод 3, абсорбуючий матеріал 4, колінчатий вал 5 (показаний фрагмент). Колектор 2 має канал 6. Як варіант, анод 3 з абсорбуючим матеріалом 4 виконано роз'ємними (фіг. 3) і, наприклад, складаються з двох півкільців 7, 8 і 9, 10 відповідно. Півкільця 7 і 8 аноду 3 з'єднані віссю 11 І накидним вузлом 12. Підвід струму к аноду 3-і колінчатому валу 5 не показаний. Колінчатий вал 5 має шийку 13, що підлягає обробці, технологічний канал 14 і опору 15. Технологічний канал 14 з'єднаний з отвором 16 на поверхні шийки 13 і з отвором 17 на поверхні опори 15. Спосіб гальванічної обробки шийки колінчатого валу, що заявляється, реалізується (як варіант виконання технічних операцій, що є суттю способу) таким чином (див. блок-схему на фіг. 1). Встановлюють анод 3 з абсорбіруючим матеріалом 4 на шийку 13 колінчатого валу 5. Встановлюють колектор 2 на опору 15 колінчатого валу 5. Здійснюють подачу електроліту за допомогою пристрою подачі 1 через колектор 2 і 50570 4 технологічний канал 14. Обертають колінчатий вал 5 відносно його повздовжньої осі. Виконують гальванічну обробку шийки 13 колінчатого валу за допомогою аноду 3 з абсорбіруючим матеріалом 4. При встановленні анода 3 з абсорбіруючим матеріалом 4 на шийку 13 колінчатого валу 5 півкільця 9 і 10 абсорбіруючого матеріалу 4 і півкільця 7 і 8 фіксуються по відношенню к шийці 13 за допомогою накидного вузла 12 з можливістю обертання шийки 13 в умовах тертя поверхні шийки 13 з абсорбіруючим матеріалом 4. При здійснення подачі електроліту за допомогою пристрою подачі 1 електроліт направляють у канал 6 колектора 2. З каналу б електроліт попадає через отвір 17 на поверхні опори 15 у технологічний канал 14. З технологічного каналу 14 через отвір 16 електроліт поступає на поверхню шийки 13. При обертанні колінчатого валу 5 відносно його повздовжньої осі електроліт заповняє простір між поверхнею шийки 13 і абсорбіруючим матеріалом 4, в результаті чого під впливом струму відбувається гальванічна обробка шийки 13. Підвищення ефективності застосування способу очищення деталей в комбінованому середовищі, який заявляється, у порівнянні з прототипом досягається за рахунок підвищення продуктивності і якості процесу гальванічного покриття шляхом використання для подачі електроліту безпосередньо до поверхні шийок колінчатого валу технологічних каналів, які розташовані в тілі колінчатого валу. Джерела інформації 1. А.С. СССР № 1479556, М. кл, С 25 D 5 /Об аналог. 2. А.с. СССР № 1819915, М. кл. С 25 D 5/04, 5 /Об - прототип. 5 Комп’ютерна верстка Г. Паяльніков 50570 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
